面向RZ/T和RZ/N系列工業網絡系統微處理器（MPU），瑞薩電子于2025年三月推出經認證的PROFINET IRT和PROFIdrive軟件協議棧，并實現全面支持。適用于專為伺服電機控制應用設計的RZ/T2M MPU，同時適用于面向工業物聯網網關應用（如遠程IO或工業以太網設備）的RZ/N2L。使用搭載該軟件協議棧的瑞薩產品，可以簡化客戶設備的認證過程。

該軟件協議棧是瑞薩首款經認證的支持PROFINET IRT（等時實時）和PROFIdrive的PROFINET軟件解決方案。PROFINET作為自動化系統的主流工業以太網協議，可促進工業自動化設備的高速通信；其最高性能等級——PROFINET IRT，可確保數據傳輸?shù)木_性和時效性，是伺服驅動器和運動控制系統等實時應用的理想選擇，因此特別適合制造、機器人技術，和過程控制等需要實時操作的領域。

為方便客戶進行一致性認證的預測試，瑞薩在中國本地設立了全新PROFINET預認證測試實驗室。這一舉措也大幅加速了客戶的PROFINET兼容性產品開發認證周期。

一站式解決方案

降低開發門檻

PROFINET作為全球領先的工業以太網通信標準，廣泛應用于工廠自動化、過程控制和運動控制等領域。然而，傳統上實現PROFINET功能需要客戶投入大量時間和資源進行底層協議開發與認證測試。

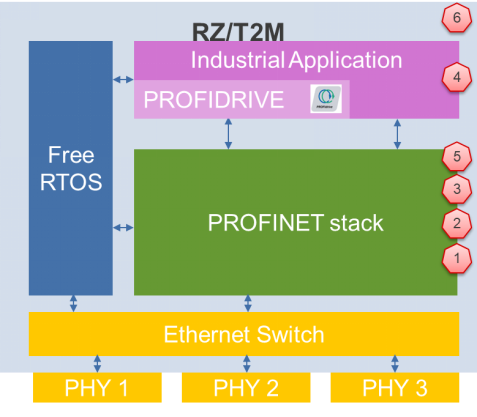

瑞薩PROFINET解決方案的實現

基于西門子RPOFINET協議棧的PROFINET協議棧移植，基于瑞薩電子和西門子公司間的子授權

實現硬件驅動和堆棧之間的接口（EDDR）

瑞薩電子將提供PROFINET協議棧、EDDR和低層級驅動（綠色和藍色部分）的源代碼

提供應用程序示例代碼和軟件文檔

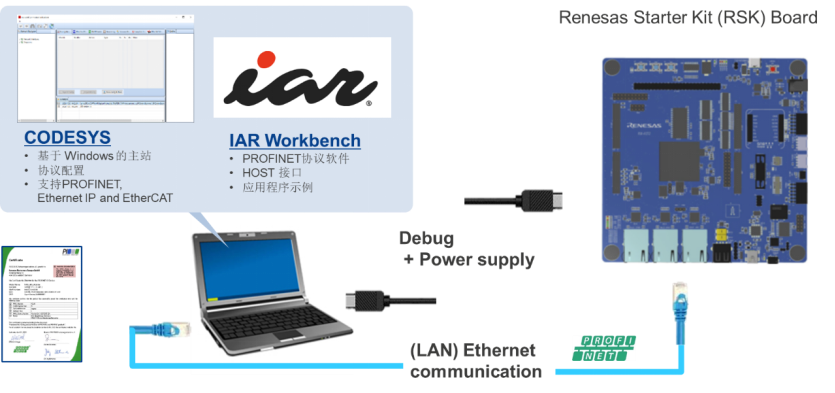

應用開發環境

瑞薩電子開發套件的硬件和軟件內容

方案的優勢

1與西門子PROFINET的兼容性

① PROFINET協議棧由西門子授權給瑞薩電子?？蛻魺o需與西門子簽訂任何授權協議即可獲得PROFINET協議?；蛏a(chǎn)集成該協議棧棧的產品的授權。

② 該協議棧的功能與西門子ERTEC的PROFINET協議棧兼容。

③ 瑞薩電子依照西門子的ERTEC協議棧更新來進行維護。

④ 由于協議棧應用層的相同API，因此ERTEC用戶的應用程序軟件具備可移植性。

2解決方案的可靠性

⑤ 瑞薩電子將通過PROFINET RT和IRT的一致性內測以及Netload測試，作為方案功能和穩定性的證明。

⑥ 瑞薩電子提供芯片和軟件的一站式支持。

3瑞薩電子提供功能安全解決方案

⑦ 瑞薩電子提供PROFIsafe解決方案，作為瑞薩電子FuSa軟件解決方案的產品之一。

圖2

PROFINET協議棧狀態和功能列表

已獲取的Profinet and Profidrive認證證書

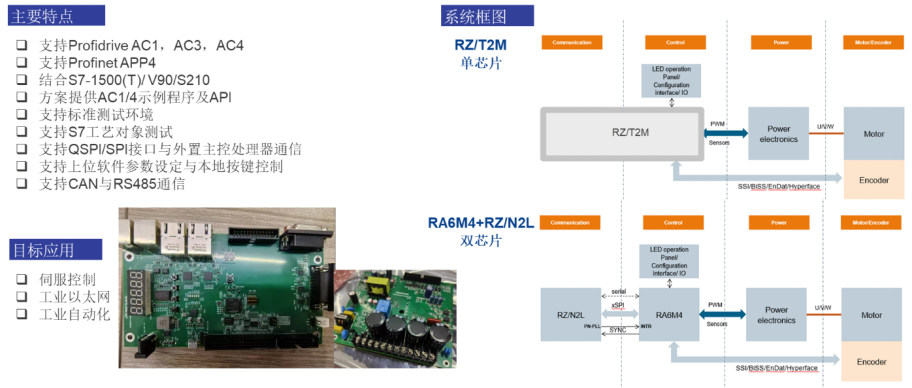

PROFINET伺服驅動解決方案

PROFINET一致性預測試實驗室：

加速產品上市的關鍵一步

1RT TESTER

自動化RT測試儀是ETS的測試PC系統組合

2IRT TESTER

SPIRTA是基于PC的IRT PROFINET測試系統（符合Class 3）。同樣PI在測試軟件包中提供

3NETLOAD TESTER

測試PROFINET網絡的魯棒性

4PROFILES TESTER

支持PROFIdrive一致性測試

展望未來：賦能工業4.0

隨著工業4.0和智能制造的深入推進，設備互聯互通的重要性日益凸顯。瑞薩全面支持PROFINET的戰略布局，不僅體現了其對工業自動化市場的深度承諾，也為全球制造企業提供了高效可靠的連接解決方案。

對于正在尋求工業自動化升級或新產品開發的企業而言，瑞薩的PROFINET解決方案無疑提供了一個高效、可靠的路徑選擇。

瑞薩在工業通信協議領域的布局不僅限于PROFINET，我們對其他主流協議標準，如EtherCAT、Ethernet/IP等都提供經過認證的解決方案，并與全球合作伙伴生態系統緊密協作，共同推動工業自動化技術的創新與發展。我們的目標是讓客戶能夠?qū)Ｗ⒂谄浜诵膽?yīng)用的開發，而不必?fù)?dān)心通信協議的復雜性。
