多項目圓片(MPW)與多層光掩模(MLR)顯著降低了掩模費用，而無掩模光刻技術如電子束與激光直寫，在提升分辨率與產能的同時推動原型驗證更經濟高效?？涛g工藝則向原子級精度發展，支撐先進制程與三維集成，共同助力集成電路研發與應用降本提速。

掩模成本降低

在半導體制造的小批量生產場景中，降低掩模成本的技術創新持續推動原型驗證與教學應用的成本優化。

多項目圓片(MPW)通過將多個設計集成于同一組掩模，顯著分?jǐn)偭藛未瘟髌难谀３杀?，成為學術機構與初創企業驗證創新設計的首選路徑。而多層光掩模板(MLR)則通過組合同一產品的多層掩模，減少實際掩模數量，在保持設計獨立性的同時降低物理掩模的制造與存儲成本，尤其適用于工藝開發階段的快速迭代需求。

直寫技術作為無掩模光刻(MLL)的核心載體，正通過電子束與激光束系統的協同進化突破生產率瓶頸。電子束直寫憑借5nm以下的高分辨率，在關鍵層修復、小批量樣品制造中展現不可替代性，而多電子束陣列技術的引入，通過并行寫入大幅提升吞吐量，逐步縮小與傳統光刻的效率差距。激光束直寫則憑借無需真空環境、設備成本低廉的優勢，在非關鍵層圖案化中快速滲透，其通過動態聚焦與智能路徑規劃算法，實現亞微米級線條的精準控制，同時結合導電層沉積技術，有效抑制電子充電效應，保障圖形轉移的保真度。

無掩模光刻的商業化進程在2026年迎來新突破：日本NuFlare推出多電子束直寫系統，通過32束并行寫入實現每小時10片晶圓的產能，良率提升至95%，設備單價控制在2000萬美元以內，較傳統光刻機更具成本優勢。中國在激光直寫領域加速追趕，中科院蘇州納米所研發的激光直寫設備實現8nm線寬，通過智能曝光算法優化，生產率提升30%，已應用于MEMS傳感器與先進封裝基板的制造。此外，無掩模光刻在缺陷控制方面取得進展，通過實時監測與閉環反饋系統，將顆粒污染率降低至0.1%，滿足大批量生產的質量要求。

這些技術不僅降低了小批量生產的門檻，更通過設計制造協同(DFM)工具的深度融合，實現從設計到制造的全流程優化。例如，光刻友好設計通過規則化版圖、固定多晶節距，降低直寫過程中的圖形復雜度，提升生產效率;而EDA平臺集成直寫路徑規劃與缺陷預測功能，實現從設計到制造的無縫銜接。

刻蝕工藝

刻蝕工藝作為半導體制造中圖形轉移的關鍵環節，其核心在于實現高精度、高選擇性的各向異性刻蝕，以滿足先進制程對線寬控制、側壁垂直度及材料選擇性的嚴苛要求。

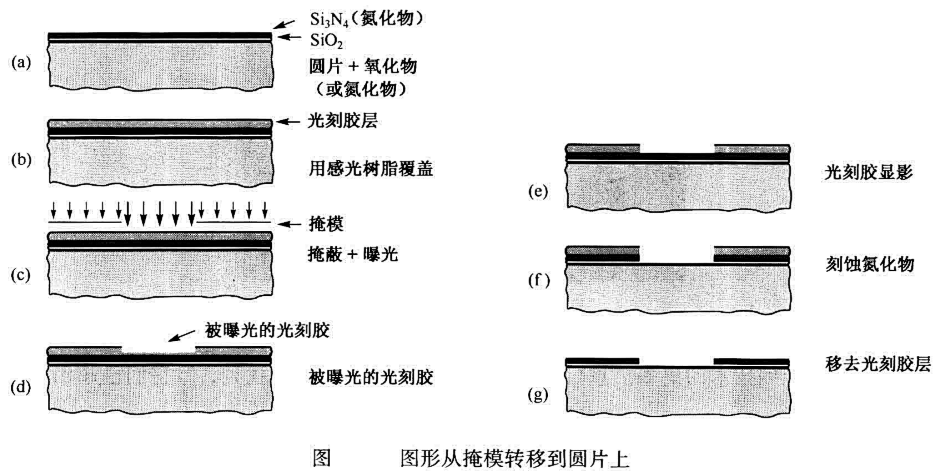

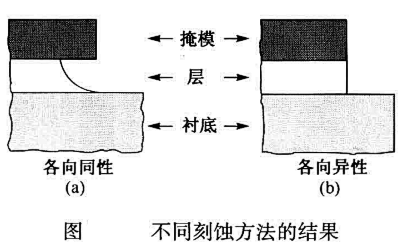

濕法刻蝕雖工藝成熟、成本低廉，但受限于各向同性特性，在亞微米節點下易引發“鉆蝕”問題，導致圖形失真，故逐漸被干法刻蝕替代。

干法刻蝕通過等離子體或離子束實現物理與化學過程的協同，其中反應離子刻蝕(RIE)憑借電場加速的活性離子與表面原子反應生成揮發性產物，在實現高各向異性的同時，通過調整氣體成分(如CHF?等碳質襯底)優化選擇性，減少對下層材料的損傷。高密度等離子(HDP)技術通過感應耦合等離子體源提升等離子密度與電離度，在低壓環境下實現高深寬比結構的精確刻蝕，廣泛應用于淺溝槽隔離(STI)、接觸孔形成等關鍵步驟。

隨著制程節點推進，刻蝕技術持續演進。原子層刻蝕(ALE)通過循環交替的表面修飾與刻蝕步驟，實現單原子層級別的精度控制，有效降低側壁粗糙度與等離子損傷，成為3nm以下節點的重要技術方向。深硅刻蝕(DSE)則通過博世工藝(交替沉積鈍化層與刻蝕)實現高深寬比硅通孔(TSV)的垂直側壁，支撐三維集成與先進封裝需求。此外，針對新型材料(如高k介質、金屬柵)的刻蝕挑戰，業界開發了專用氣體配方與工藝窗口，如采用含氟氣體與氫氣的混合氣體提升對高k材料的選擇性，同時通過實時終點檢測與閉環控制確保工藝一致性。

天線效應與等離子損傷問題在先進制程中尤為突出，工業界通過天線設計規則限制導電區域與柵氧面積的比值，并引入保護二極管、虛擬接地等措施降低電荷積累風險。例如，在邏輯門輸入端并聯保護二極管可有效泄放等離子誘導的電荷，避免柵氧擊穿。同時，工藝優化如低壓刻蝕、脈沖等離子體技術等進一步減少電荷積累與材料損傷，提升器件可靠性。

當前，刻蝕技術正與先進光刻、薄膜沉積等工藝深度協同，推動集成電路向三維集成、異構集成演進。例如，在3D NAND閃存中，深硅刻蝕與原子層沉積(ALD)的組合實現多層堆疊結構的高精度制造;在先進封裝中，刻蝕工藝支撐硅中介層、混合鍵合等技術的實現，提升系統性能與集成度。隨著新材料、新工藝的不斷涌現，刻蝕技術將持續突破物理極限，支撐半導體產業向更小節點、更高性能方向發展，延續摩爾定律的生命力。
