Air780Exx系列低功耗模組提供了專用的SPI LCD接口，為顯示應用帶來穩定高效的解決方案。該接口不僅引腳固定、兼容廣泛的驅動IC，更配以完善的軟件庫支持，助力開發者快速實現顯示功能。

一、硬件接口簡介

Air780Exx系列低功耗模組SPI LCD接口固定為PIN49至PIN53，專為驅動液晶顯示屏設計。

下圖以Air780EPM模組為例：

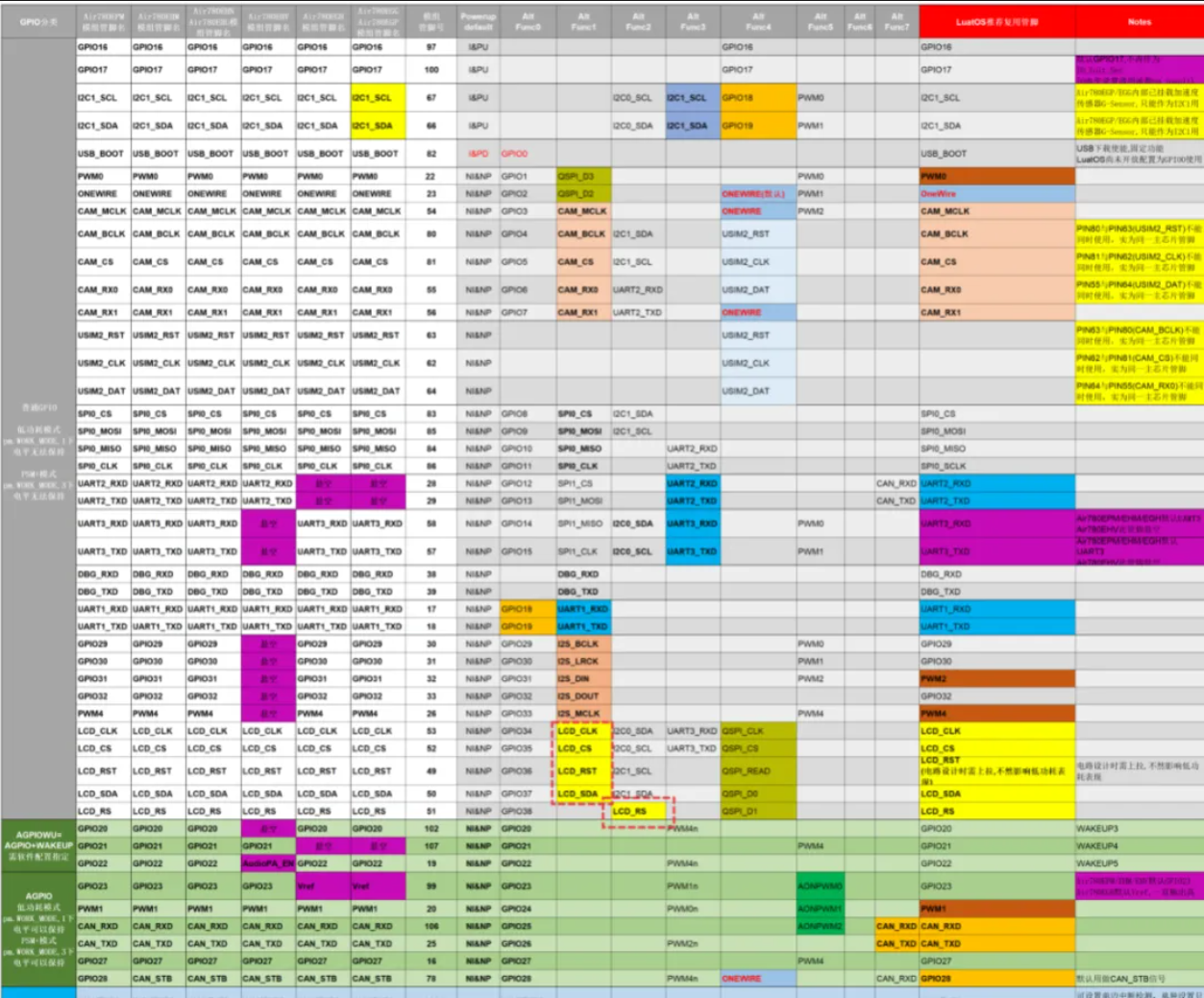

LCD相關接口名稱如下：

PIN49：LCD_RST

PIN50：LCD_SDA

PIN51：LCD_RS

PIN52：LCD_CS

PIN53：LCD_CLK

重要提示：
雖然接口名稱中包含“SPI”，但此接口是專為L(zhǎng)CD設計的專用總線，不能用作通用SPI總線。

二、LCD適配方案

實際應用中，先了解LCD相關參數、已適配的芯片型號，以及官方推薦的快速開發方案，將幫助你在選型時做出準確決策，大幅提升開發效率，并有效規避兼容性與驅動層面的潛在風險。

2.1 分辨率支持

Air780Exx系列低功耗模組支持320×480分辨率，這一規格能夠滿足大多數中低復雜度物聯網設備（如工業控制、智能家居等領域）的顯示需求。

2.2 驅動IC兼容

已調試通過的驅動IC包括：

ST7735 / ST7735S

ST7789

ST7796

ILI9341

ILI9486

GC9306

2.3 官方配件

目前，為Air780Exx系列提供官方標準LCD配件板——AirLCD_1000，其規格為3.5英寸、320*480分辨率，適配ST7796驅動IC。

三、相關注意事項

要確保顯示屏在項目中穩定可靠地工作，僅了解驅動參數還遠遠不夠。以下幾個硬件設計與擴展相關的核心要點，需要開發者特別關注：

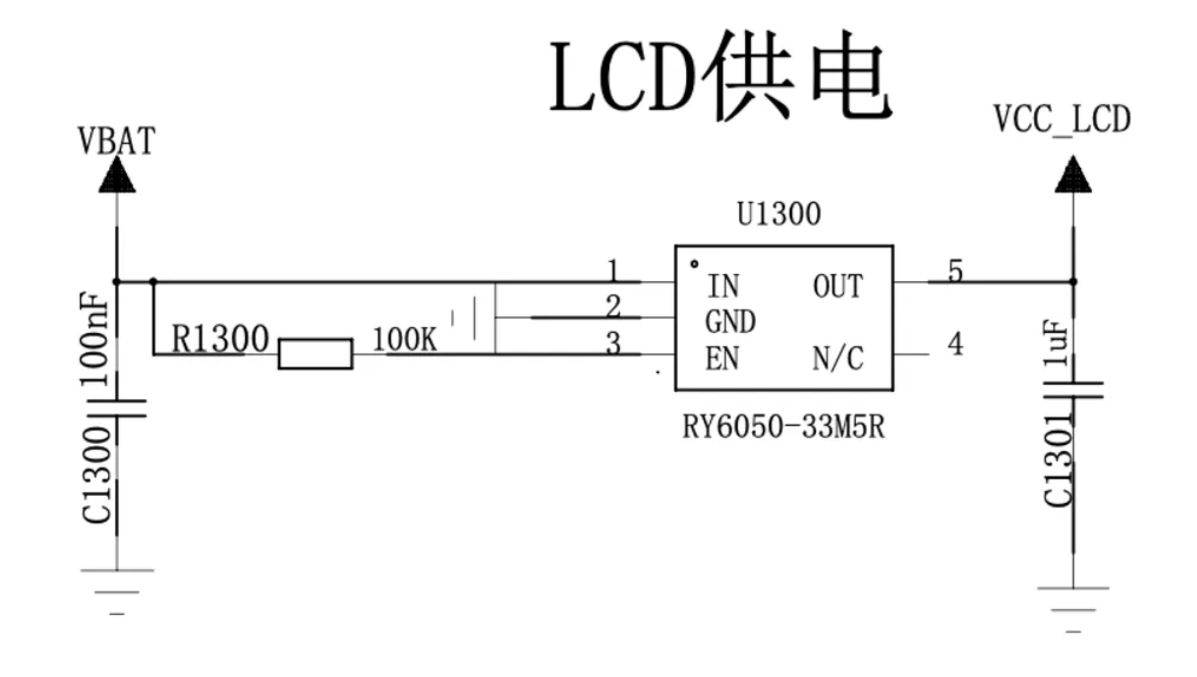

3.1 電源管理設計

當LCD的供電電源不支持通過GPIO控制使能管腳EN控制開啟或關斷時，LCD_CS注意上拉到LCD供電電源上。以防止LCD_CS在低功耗狀態下，軟件未初始化時為低，進而產生耗電。

3.2 觸摸功能實現

Air780Exx系列模組同時支持觸摸屏功能。從硬件角度看，觸摸功能本質上是I2C總線的一個應用（大多數觸摸IC采用I2C接口）。

3.3 其他顯示接口選項

除SPI LCD外，Air780EHM、Air780EHV、Air780EGH、Air780EGG等子型號還支持QSPI LCD接口，為更高性能需求提供選擇。

四、開發配置要點

提供的工具鏈與豐富的軟件生態，能幫助你快速完成初始化并構建交互界面。

4.1 引腳初始化配置

在使用SPI LCD功能前，需要先使用LuatIO工具生成pins配置json文件，也就是對IO的初始化功能配置。

4.2 核心庫與擴展庫選擇

LuatOS為L(zhǎng)CD開發提供了豐富的軟件庫支持

核心庫

lcd庫：顯示驅動核心庫

tp庫：觸摸屏驅動核心庫

gtfont庫：高通字庫核心庫

擴展庫

exeasyui庫：簡易UI框架

AirUI擴展庫正在開發中，目前推薦使用exeasyui進行界面設計。

特別說明：

spi庫（通用SPI總線核心庫），與SPI LCD無直接關系，請勿混淆。

4.3 新功能規劃

積極開發多項提升開發體驗的新功能：

自研矢量字庫hzfont擴展庫：
開發完成后將可省去高通矢量字庫芯片，降低成本。

增強型LCD/TP庫：
基于lcd和tp核心庫開發的exlcd和extp擴展庫，將進一步提升易用性，降低開發門檻。
