鈣鈦礦太陽能電池憑借其高效率、輕質及帶隙可調等優(yōu)勢，成為深空探測、大型空間能源系統(tǒng)的有力候選。然而，太空環(huán)境復雜多變，不同軌道與地外場所（如低地球軌道、月球、火星等）的環(huán)境壓力差異巨大，嚴重威脅電池的長期穩(wěn)定性與發(fā)電效能，必須針對具體任務剖面進行器件與封裝設計。美能溫濕度綜合環(huán)境試驗箱專為驗證評估組件或材料的可靠性，能達到快速升溫降溫，提升測試效率，滿足IEC61215等標準。

本文系統(tǒng)綜述了低地球軌道、地球同步軌道、月球、火星及星際空間等不同任務環(huán)境中，影響鈣鈦礦光伏電池性能與耐久性的關鍵因素，包括熱循環(huán)、輻射、真空、原子氧、空間天氣及機械應力，并為面向太空應用的設計與測試提供指導。

熱環(huán)境與太陽輻照

Millennial Solar

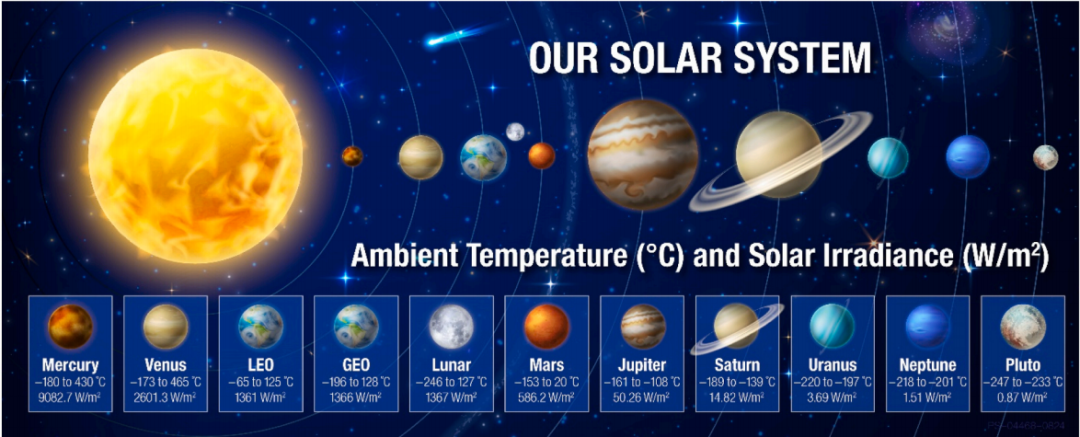

太陽系中相關行星體及軌道的環(huán)境溫度范圍（°C）與對應太陽輻照度（W/m2）

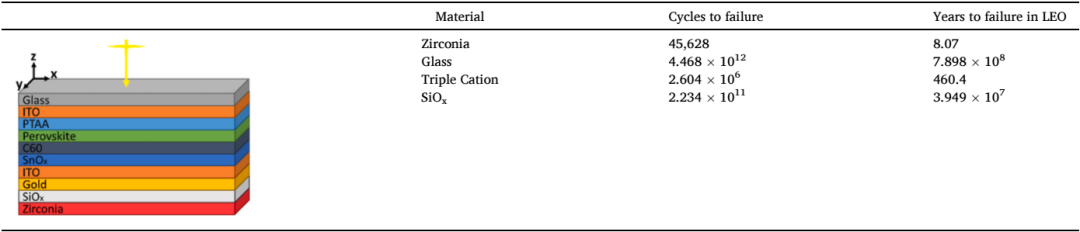

太陽能電池堆棧各組件達到機械失效前的熱循環(huán)次數。插圖為建模的光伏器件各層示意圖

總體特性：鈣鈦礦電池對溫度敏感，其電學性能（如開路電壓、填充因子）隨溫度變化呈現與傳統(tǒng)半導體不同的趨勢。

LEO：經歷頻繁的日照-陰影交替，溫度在約-80 °C至100 °C之間劇烈循環(huán)，對材料熱匹配及涂層結合力構成考驗。

GEO：輻射加熱為主，存在每年兩次的“食季”，溫度循環(huán)幅度大（-196 °C至128 °C）。

月球：晝夜溫差極大（約-180 °C至120 °C），月晝持續(xù)約14地球日。

火星：平均溫度低（約-65 °C），大氣稀薄，風速與灰塵影響電池溫度。

星際空間（LILT）：輻照度極低、溫度極低（如木星軌道約-125 °C至140 °C），但鈣鈦礦在此環(huán)境下表現出良好的電學穩(wěn)定性。

電離輻射與等離子體效應

Millennial Solar

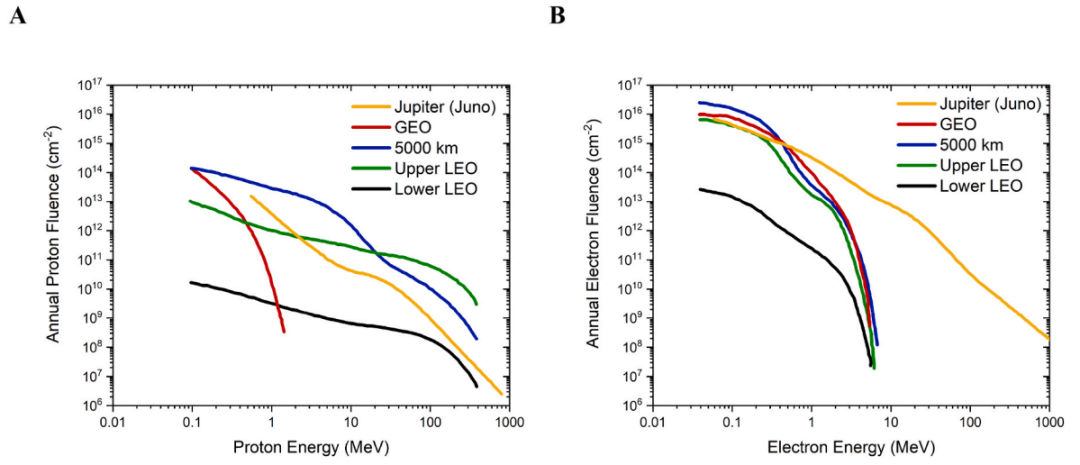

基于空間環(huán)境信息系統(tǒng)（SPENVIS）模擬的年注量，作為（A）質子能量和（B）電子能量的函數

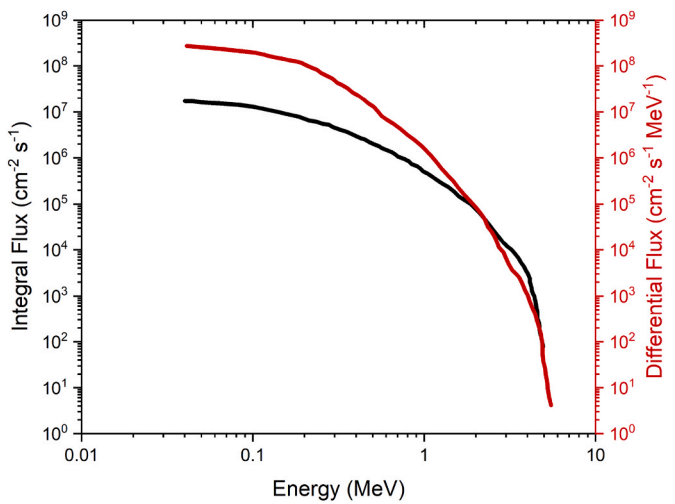

使用SPENVIS為一項15年地球靜止軌道任務（基于AE-8 MAX模型軌道平均通量）生成的捕獲電子能譜

任務結束時星際輻射劑量估算

輻射來源：包括銀河宇宙射線、捕獲輻射帶粒子、太陽高能粒子事件等，可引起材料原子位移（NIEL）或局部電離加熱（IEL）。

輻射耐受性：鈣鈦礦電池對質子、電子輻射顯示出一定的耐受性甚至自修復能力，但現有航天光伏輻射測試標準（如AIAA S-111）需針對鈣鈦礦材料體系重新評估等效損傷劑量。

等離子體充電與電弧：尤其在LEO和GEO，高能電子撞擊可導致航天器及電池陣充電，引發(fā)一次電弧或由光生電流維持的二次電弧，造成永久性損傷。設計時需控制串電壓、采用封裝或表面處理以抑制電弧。

真空效應

Millennial Solar

行星表面的大氣壓力（單位：大氣壓，atm）

核心風險：放氣——有機組分或吸附氣體的釋放，導致材料性能退化、污染光學表面。

影響：加速鈣鈦礦分解、相分離及離子遷移，縮短器件壽命。

對策：優(yōu)化材料選擇、采用空間級封裝劑密封器件是緩解真空負面影響的關鍵。

原子氧侵蝕

Millennial Solar

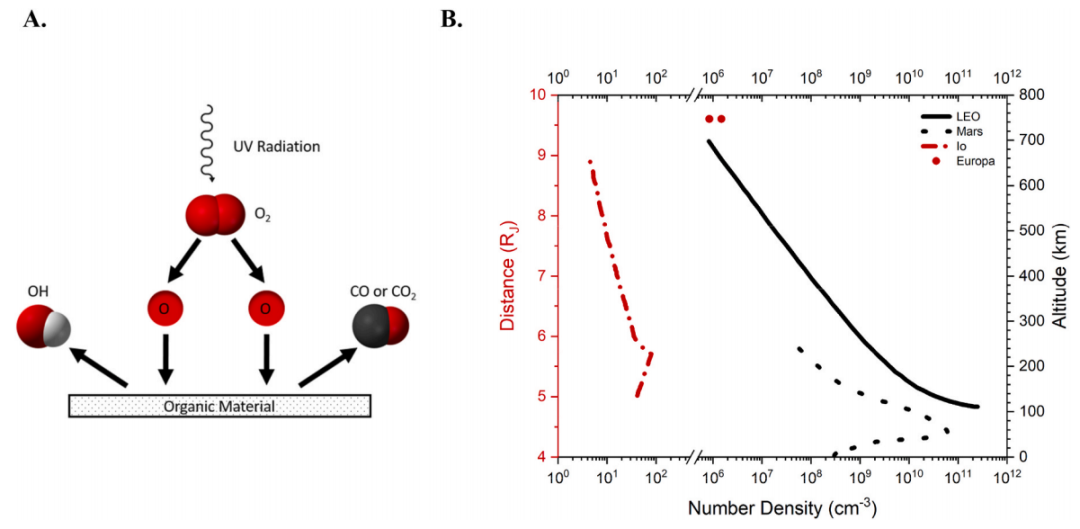

（A）原子氧與有機表面的基本相互作用示意圖（B）原子氧密度隨以下參數變化的函數：距地球（LEO）的高度和火星表面高度（黑色坐標軸），以及距木星（1 RJ = 69，911 km）的徑向距離，針對木衛(wèi)一和木衛(wèi)二（紅色坐標軸）

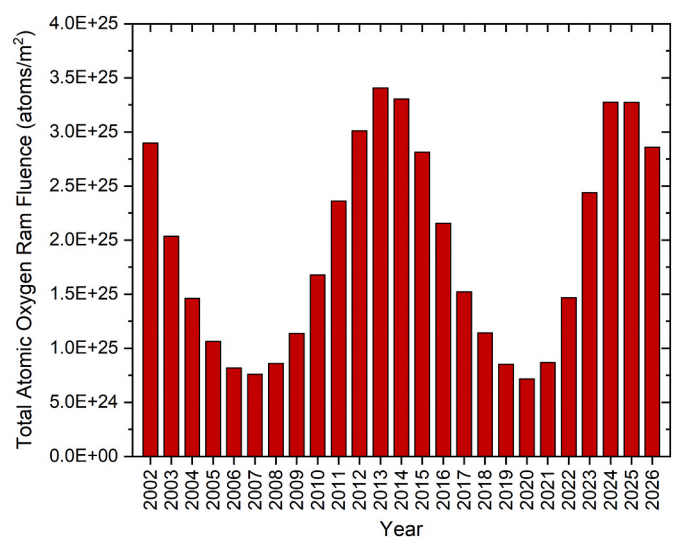

太陽周期引起的LEO（400公里圓軌道，傾角28.5度）中每年原子氧總含量的變化

危害：AO是LEO、火星高層大氣及木星衛(wèi)星附近的高活性物種，能氧化有機材料、侵蝕聚合物并粗糙化表面，嚴重降低光學與機械性能。

防護：使用致密的金屬氧化物涂層（如SiO?）進行表面封裝是最有效的防護手段。

空間天氣與機械應力

Millennial Solar

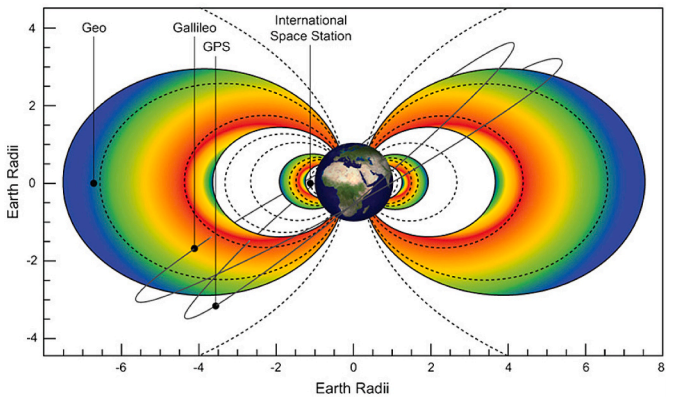

不同衛(wèi)星軌道相對于地球及地球電子輻射帶的位置關系

全球沙塵暴期間籠罩火星的霧霾

空間天氣：包括太陽耀斑、地磁暴等，可引發(fā)強烈輻射增加及高層大氣密度上升，影響軌道器件熱控與充電狀態(tài)。

月塵與火星塵：

月塵：帶電且棱角尖銳，易附著并劃傷電池表面，降低透光性與散熱。

火星塵：全球性沙塵暴可遮蔽陽光數月，導致光伏輸出下降超80%；灰塵靜電吸附亦難避免。

機械應力：發(fā)射振動、在軌展開、微流星體撞擊、月震等均要求電池及陣列具備足夠的機械堅固性。鈣鈦礦器件中，有機傳輸層和ITO電極常是機械薄弱環(huán)節(jié)。

鈣鈦礦光伏在太空應用中前景廣闊，特別適合大面積、輕量化、高電壓及深空低輻照任務，但其實際部署必須解決一系列環(huán)境適應性問題。為實現可靠運行，需遵循三大策略：首先，進行任務特異性設計，針對目標環(huán)境中的熱、輻射、原子氧、粉塵等因素優(yōu)化材料體系、電池結構和封裝方案；其次，開展系統(tǒng)級驗證，通過地面模擬與組合環(huán)境測試，重點攻克電弧、充電效應和粉塵沉積等系統(tǒng)性問題；最后，持續(xù)加強基礎研究，深入揭示鈣鈦礦在太空環(huán)境下的退化與自修復機制，這不僅能提升其空間耐久性，也將推動地面光伏技術的進步。

美能溫濕度綜合環(huán)境試驗箱

Millennial Solar

美能溫濕度綜合環(huán)境試驗箱采用進口溫度控制器，能夠實現多段溫度編程，具有高精確度和良好的可靠性，滿足不同氣候條件下的測試需求。

溫度范圍：20℃~+130℃

溫濕度范圍：10%RH~98%RH(at+20℃-+85℃）

滿足試驗標準：IEC61215、IEC61730、UL1703等檢測標準

美能溫濕度綜合環(huán)境試驗箱通過精確控制紫外輻照劑量與85°C/85%RH的濕熱環(huán)境，為鈣鈦礦光伏組件的可靠性評估提供了關鍵測試條件，為其商業(yè)化應用提供了扎實的實驗依據。

原文參考：Space environment considerations for perovskite solar cell operations: A review

*特別聲明：「美能光伏」公眾號所發(fā)布的原創(chuàng)及轉載文章，僅用于學術分享和傳遞光伏行業(yè)相關信息。未經授權，不得抄襲、篡改、引用、轉載等侵犯本公眾號相關權益的行為。內容僅供參考，若有侵權，請及時聯系我司進行刪除。
