AI板級供電的電壓已經低至1V以內，這就要求有更低的疊加在電壓母線上的紋波和噪聲進行測試，以確保良好的電源完整性，避免影響AI芯片的正常工作，確保信號完整性，降低誤碼率。

這篇短文，介紹了利用業界首款14比特高分辨率HD3示波器，配合端電壓紋波測試的電源軌探頭，精確測量電源完整性，降低測量的復雜性。

A為什么需要電源軌探頭進行測試?

電源的核心，是保障穩定和精準的電壓電流及功率輸出。但也難免在輸出端直流電壓偏置上會疊加紋波，并且經過高頻開關器件后，還有可能產生一定的高頻噪聲或毛刺。這就需要用示波器精確測試這些信號，而為示波器選配的探頭具備幾個特點：

?1:1衰減比，不然就會把噪聲放大

?具備垂直偏置能力（高達12V以上）

?有足夠的帶寬（能觀察高頻毛刺）

電源軌探頭就是根據這些要求專門設計的。

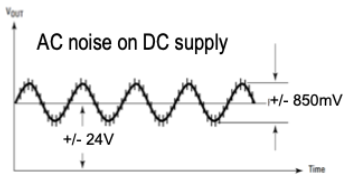

電源軌探頭可以在+/-12V的電壓偏置上，

測量毫伏級的噪聲

N7020A電源軌探頭

N7020A 和 N7024A 電源軌探頭的主要指標

B為什么要使用高分辨率示波器？

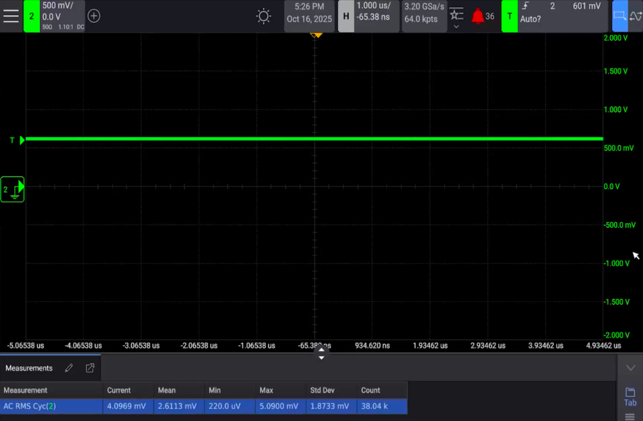

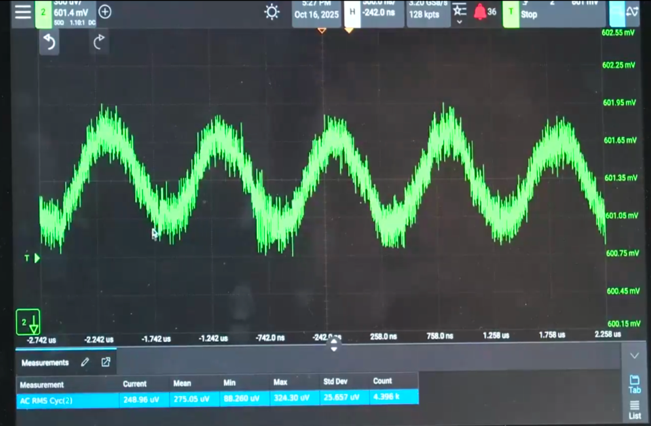

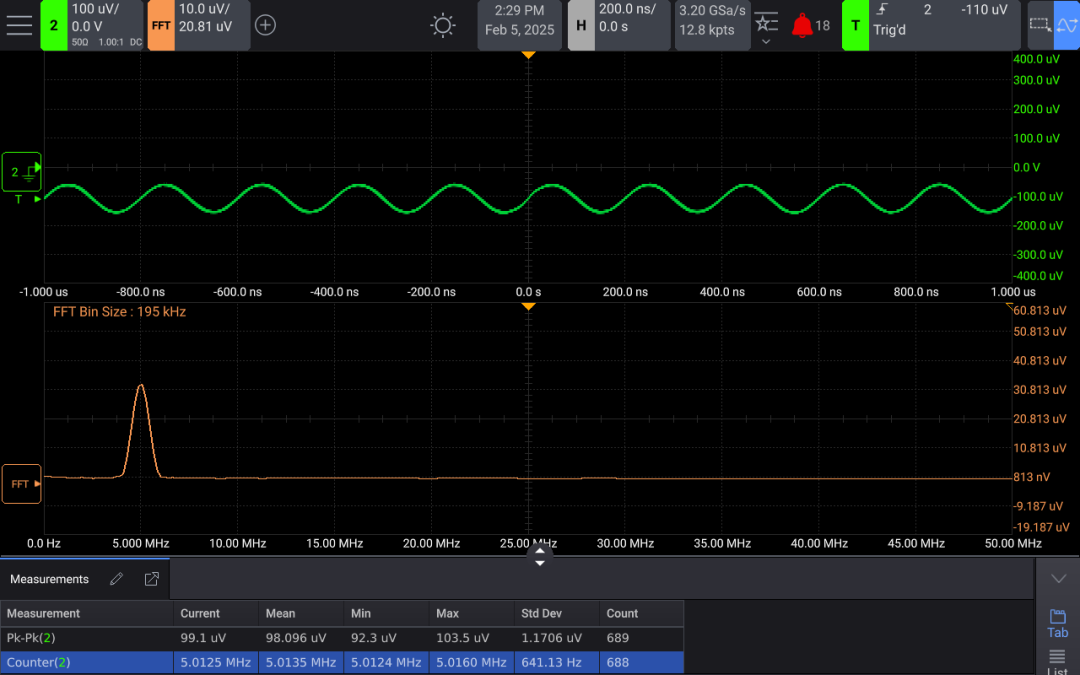

從當前熱點中的AI服務器電源可以知道，內部電源分配已經精密到百mV級，而紋波的可耐受范圍也就是mV甚至是uV，這就需要示波器的垂直分辨率能達到小于1mV的水平，更重要的是，示波器的底噪也必須盡量低（如 50uVrms）。通常的8bit-12bit示波器都基本上很難達到如此高分辨率和低底噪。而HD3系列這臺14bit的示波器，其50uVrms 的超低底噪，配合100uV垂直量程范圍，能精確捕獲和測量幾毫伏、甚至微伏級的紋波和噪聲信號。

C好馬配好鞍 – HD3與N7020A的完美組合

有著高達14bit的垂直分辨率示波器HD3，配和N7020A達到24V的垂直偏置能力以及接近1:1的探頭倍數和高達2GHz的帶寬的測試能力，這臺高分辨率示波器成為了AI服務器板級供電以及內部分配架構的微小紋波信號測試的黃金搭檔。

發展中的14比特的HD3高分辨率示波器，已經能跟需要定期校準的電源軌探頭N7020A探頭進行無縫對接，并已經為電源完整性測試提供了現實可行的測試方案。
