超聲振動系統諧振頻率和對應的振幅是評價其好壞的重要指標。完成超聲振動裝置的理論設計與實物裝配后，該進行諧振頻率的確定，頻率確定之后測量振動系統的振幅，以此來評估振動系統的性能好壞。

實驗名稱：徑扭振動轉換超聲換能器性能測量

實驗原理：通過信號發生器與功率放大器驅動換能器，利用激光測振儀非接觸地測量其在不同頻率下的振動幅值，從而確定系統的諧振頻率，并驗證其徑向與周向的振動輸出是否符合理論與仿真預期，以此評估該超聲扭振換能器的實際性能。

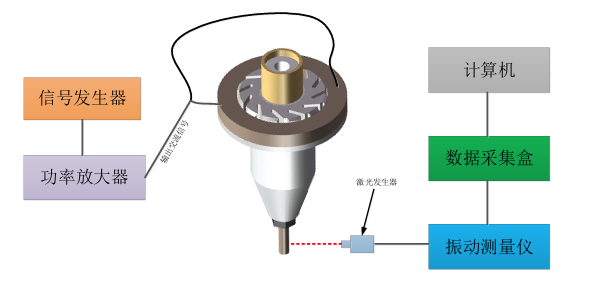

實驗框圖：

實驗實拍圖：

實驗過程：首先加工并裝配最佳參數的斜槽圓盤與磁致伸縮驅動組件，通過電路匹配與頻率掃描精確測定系統諧振點為輸入9.83kHz；隨后利用激光測振儀分別測量圓盤的徑向振幅與周向振幅，確認其轉換比與仿真一致；最后測試完整換能器，測得輸出端扭轉振幅達4.7μm，驗證了該設計能夠有效實現徑向振動至扭轉振動的轉換與輸出。

應用方向：精密與超精加工、特種加工、微機電系統與精密驅動、復合材料制造與修復

應用場景：斜槽式徑扭模態轉換型超聲電機、徑-扭復合振動、徑-扭復合模式超聲功率合成振動系統、徑向斜槽圓盤、模態分析、振動轉換效率、超聲電機、精密驅動、超聲焊接

產品推薦：ATA-3000系列功率放大器

圖：ATA-3000系列功率放大器指標參數

本資料由Aigtek安泰電子整理發布，更多案例及產品詳情請持續關注我們。西安安泰電子Aigtek已經成為在業界擁有廣泛產品線，且具有相當規模的儀器設備供應商，樣機都支持免費試用。
