最近在研究新能源汽車電驅動系統的電流監測方案，發現集成三相霍爾電流傳感器在電機控制、逆變器和BMS中具有相當廣泛的應用和優勢。尤其是在高壓、大電流場景下，非接觸式測量的優勢特別明顯。不過，實際應用中也發現了一些技術細節和挑戰，今天就聊聊霍爾電流傳感器的技術特性和應用邊界。

霍爾電流傳感器的基本原理

霍爾電流傳感器的基本原理可以概括為：利用霍爾效應，將導體中電流產生的磁場信號，轉換為可供直接測量的電壓信號，再通過放大和處理輸出。這種非接觸式測量方式，說白了就是傳感器本身不需要串聯到被測電路中，從而避免了傳統分流器的功耗和散熱問題，特別適合高壓、大電流場景。

根據對磁芯中磁場處理方式的不同，主要分兩類：

開環式霍爾電流傳感器

結構相對簡單：被測導線穿過磁芯 → 產生磁場 → 磁場直接作用于氣隙中的霍爾元件 → 霍爾電壓經線性放大后直接輸出。原理是利用霍爾元件直接檢測通電導線產生的磁場，然后通過這個磁場強度來推算電流大小。優點是成本低，體積小，當然缺點也是有的：精度和線性度易受磁芯磁化特性影響，溫漂相對較大，響應時間較慢，因此，適合精度要求不高的場合，如變頻器，UPS，電源設備等。

閉環式霍爾電流傳感器（也稱零磁通型或磁平衡式）

結構是在開環霍爾電流傳感器基礎上，在磁芯上多繞了一組補償線圈。它不是被動地測量磁場，而是主動地產生一個與被測電流磁場大小相等、方向相反的磁場，使磁芯始終處于零磁通狀態。通過測量產生這個反向磁場所需的補償電流，就得到被測電流的大小。優點是精度極高、線性度極好、響應速度快、溫漂低，帶寬很寬。缺點是結構復雜、功耗較高、成本高、體積相對較大。通常應用在對性能要求高的場合，如精密測量、逆變器控制、伺服驅動、電力儀器等。

集成三相霍爾電流傳感器特性

工作原理

集成三相霍爾電流傳感器基于霍爾效應實現三相電流的精確測量。在集成三相霍爾電流傳感器中，三相電流分別通過原邊繞組產生磁場，該磁場作用于霍爾元件并感應出與其成比例的電壓信號。隨后，經過放大和信號處理電路，將霍爾元件輸出的微弱電壓信號轉換為與輸入電流成線性關系的數字或模擬信號。三相霍爾電流傳感器的設計采用了多通道同步采樣技術，確保各相電流測量值之間無相位差，從而滿足新能源汽車對高精度、實時性電流檢測的需求。

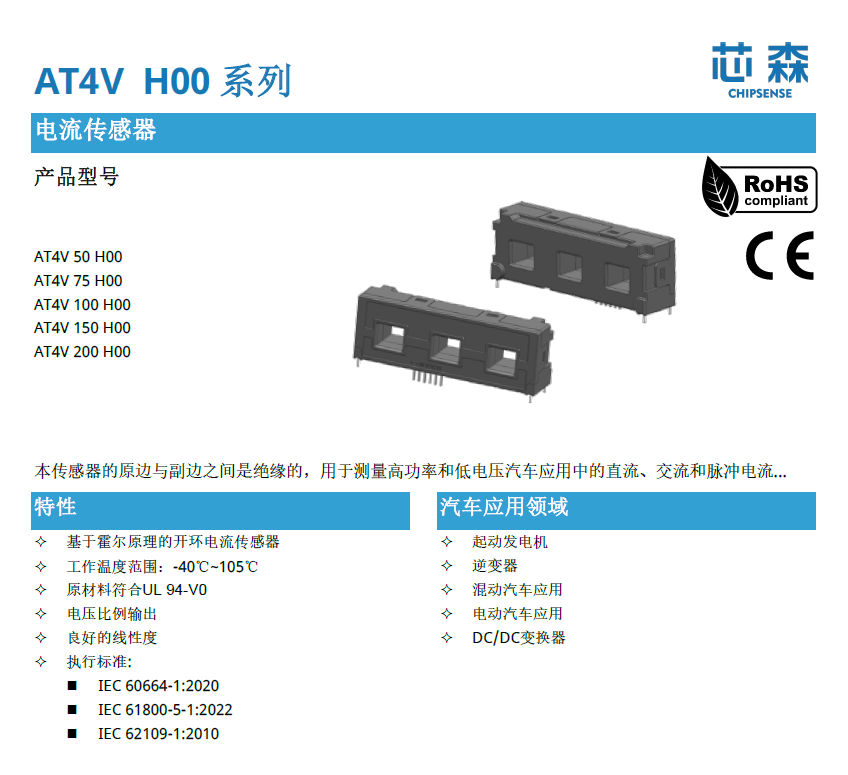

AT4V H00系列簡介

AT4V H00系列霍爾開環電流傳感器是一款專為要求嚴苛的三相驅動系統而設計的高性能電流檢測解決方案。該系列產品采用基于霍爾效應的開環技術，每個傳感器集成有三個獨立的原邊過孔，分別對應U、V、W三相母排，確保了三相電流的同步精準測量。適用于電動汽車（EV）、混合動力汽車（HEV/PHEV）、電梯控制系統、工業變頻器及伺服驅動等多種應用場景。

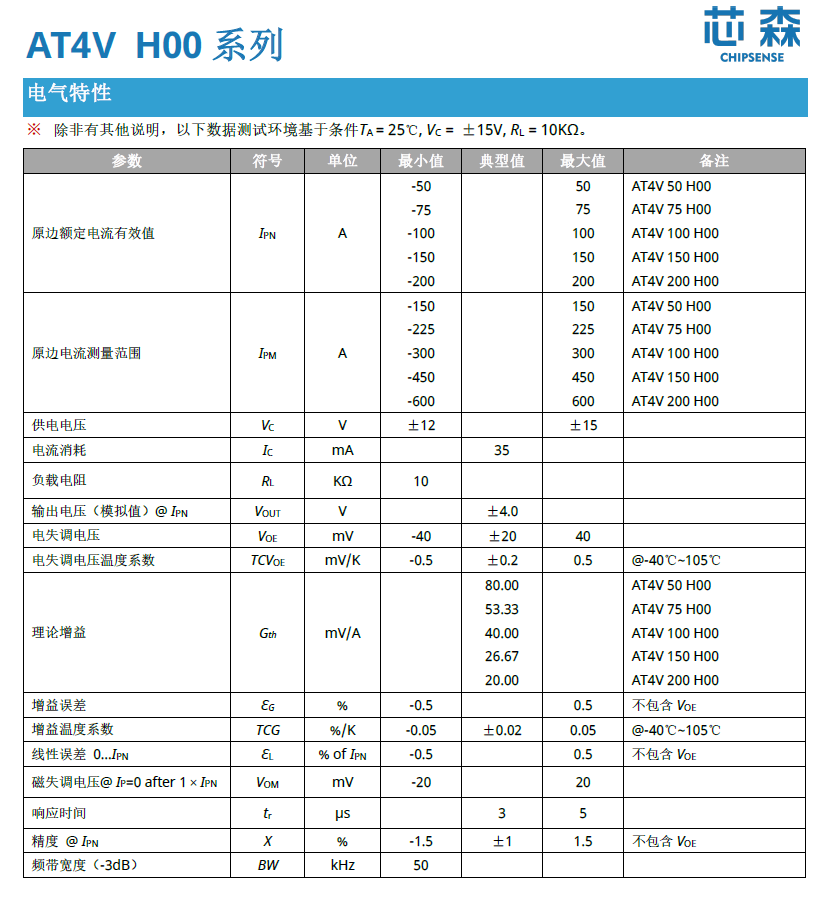

核心參數：

• 測量范圍：通常支持±50A到±200A，部分型號可擴展到±600A峰值電流。
• 精度：典型值±1%（不包含失調電壓），線性誤差≤±0.5% IPN。
• 響應時間：≤5μs，頻帶寬度可達50kHz（-3dB），適用于高頻PWM控制。
• 隔離性能：交流隔離耐壓3.6kV（50Hz，1min），瞬態耐壓6.6kV（1.2/50μs），爬電距離12.5mm，電氣間隙11.0mm。
• 環境適應性：工作溫度-40°C至105°C，失調電壓溫度系數±0.2mV/K，增益溫度系數±0.02%/K。

一臺新能源汽車?yán)锩嬗邢喈?dāng)多的核心部件采用了三相電氣系統，比如三電機、三相OBC、三相DC/DC等，在電流檢測方面，集成三相測量電流傳感器，相比傳統 “三個分立單相傳感器”，解決了四大關鍵痛點：

集成三相霍爾電流傳感器在新能源汽車中的應用場景分析

集成三相霍爾電流傳感器憑借其高同步性、結構緊湊性和車規級可靠性，已成為新能源汽車高壓電驅與電控系統的關鍵感知部件。以AT4V H00系列為例，該器件采用單體封裝，內部集成三個獨立霍爾測量通道（V1/V2/V3），共用一個80 mm×16 mm原邊開口，支持三相母排一次性穿過，并通過6Pin標準接口輸出比例電壓信號，顯著簡化系統集成。

1.三相永磁同步電機控制器（逆變器）

新能源汽車驅動電機普遍采用三相永磁同步電機（PMSM），其矢量控制算法依賴高精度、高同步性的三相電流反饋（Ia、Ib、Ic）以解算d/q軸電流分量。

AT4V的集成設計在此場景中體現三大優勢：

• 同步性保障：三通道響應時間均為3–5μs（典型值3μs），無通道間延遲，確保id/iq 計算準確，有效抑制低速或爬坡工況下的扭矩波動與電機抖動；
• 精度一致性：線性度誤差≤±0.5% IPN，增益誤差≤±0.5%，三相測量高度匹配，有助于將電流不平衡度控制在合理水平，降低附加銅損與鐵損；
• 結構適配性：?jiǎn)我婚L(zhǎng)條形過孔可容納標準三相母排（總寬通?！?0 mm），直接嵌入逆變器輸出端，無需額外安裝空間。

2.三相車載充電機（OBC）功率因數校正（PFC）

高端新能源汽車（尤其續航≥600km車型）常采用輸入為三相380V AC的OBC，其PFC電路需精準監測電網側三相電流，以實現功率因數≥0.99 并抑制諧波。

AT4V的關鍵適配能力包括：

• 頻帶寬度匹配：–3dB 帶寬達50kHz，可完整還原20–30kHz開關頻率下的高頻電流波形；
• 三相同步采樣：避免因通道間幅值或相位偏差導致 PFC 控制“偏相”，防止功率因數下降或 THD 超標；
• 高壓絕緣兼容：具備3.6kV隔離耐壓，原副邊電氣間隙達11mm，滿足IEC 61800-5-1與IEC 62109-1對300V系統加強絕緣的安全要求。

3.三相隔離DC/DC變換器

在800V高壓平臺車型中，三相隔離 DC/DC變換器用于實現800V→400V或400V→12 V轉換，需實時監測三相電流以實現均流控制與過載保護。

AT4V的適配特點體現在：

• 寬電流覆蓋：提供50A至200A額定型號（IPN），對應測量范圍±150 A至±600 A（IPM），可覆蓋10kW級變換器需求（如AT4V 50 H00支持±150A過載）；
• 集成設計節省空間：?jiǎn)误w三通道結構無需多點安裝，特別適合集成于體積受限的電源分配單元（PDU）內部；
• 溫度穩定性：增益溫度系數典型值±0.02%/K（–40℃～+105℃），確保全溫域下三相電流測量一致性，保障均流精度。

4.三相集成起動發電機（ISG）

混動車型（如豐田THS、比亞迪 DM-i）的ISG 電機需在“啟動發動機”（大電流脈沖）與“回收動能發電”（交流穩態）模式間切換，對電流檢測的動態范圍與響應速度要求高。

AT4V 的優勢在于：

• 多電流類型兼容：可同步測量啟動時的脈沖電流（峰值可達150 A）與發電時的平穩交流電流；
• 快速響應：3–5μs響應時間可捕捉啟動瞬態，為 ECU 提供及時反饋以優化啟動扭矩，減少發動機沖擊；
• 環境耐受性強：工作溫度范圍–40℃～+105℃，外殼材料符合UL 94-V0阻燃等級，滿足發動機艙高溫與防火要求。

風險預警與使用注意事項

EMC干擾：

高壓、高頻環境下，建議在傳感器附近布局濾波電容，并遠離強磁場源。

原邊母排應完全充滿過孔，減少寄生電感。

溫度影響：

長時間在105°C下工作，需確保散熱良好，避免超出絕緣材料的耐溫極限。

定期校準失調電壓，補償溫漂影響。

安裝安全：

傳感器為內置式設備，安裝后導電部分必須加裝保護罩，防止觸電。

主電源應設計斷開機制，便于維護。

結語

AT4V的“集成三相測量”并非附加功能，而是為新能源汽車三相高壓部件量身打造的核心特性，其應用場景的精準度和不可替代性，正是基于這一設計與新能源汽車電氣架構的深度契合。

未來，霍爾電流傳感器的發展方向可能包括材料創新、算法優化和生態協同，以進一步提升其在復雜工況下的性能和可靠性。
