PART 01

項目概述
1.1 技術背景米爾MYD-YT153開發板搭載全志T153處理器，提供LocalBus（LBC）并行總線接口，適合連接高速外設。AD7616是ADI公司推出的16位高精度并行ADC，具有16通道差分輸入，廣泛應用于工業數據采集、儀器儀表等領域。1.2 項目目標

• 驗證MYD-YT153 LocalBus與AD7616的硬件兼容性
• 提供完整的軟件驅動實現方案
• 評估系統在實際應用中的性能表現

PART 02

硬件平臺架構

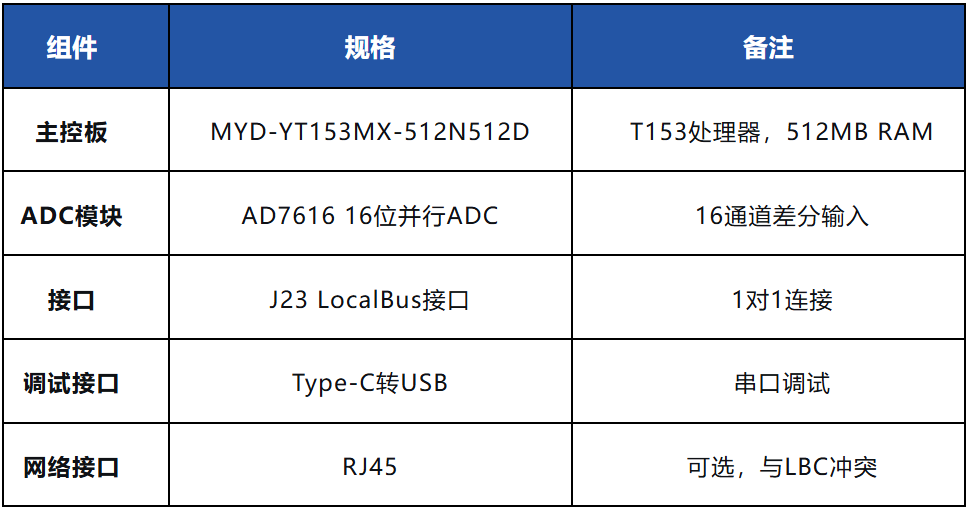

2.1 核心硬件組件

MYD-YT153開發板和localbus接口2.2 硬件連接要點

• 引腳一一對應：AD7616模塊通過J23接口直連開發板
• 電源連接：需外接5V電源至模塊供電引腳
• 信號完整性：并行總線長度應盡量短，避免信號衰減

J23 localbus接口定義

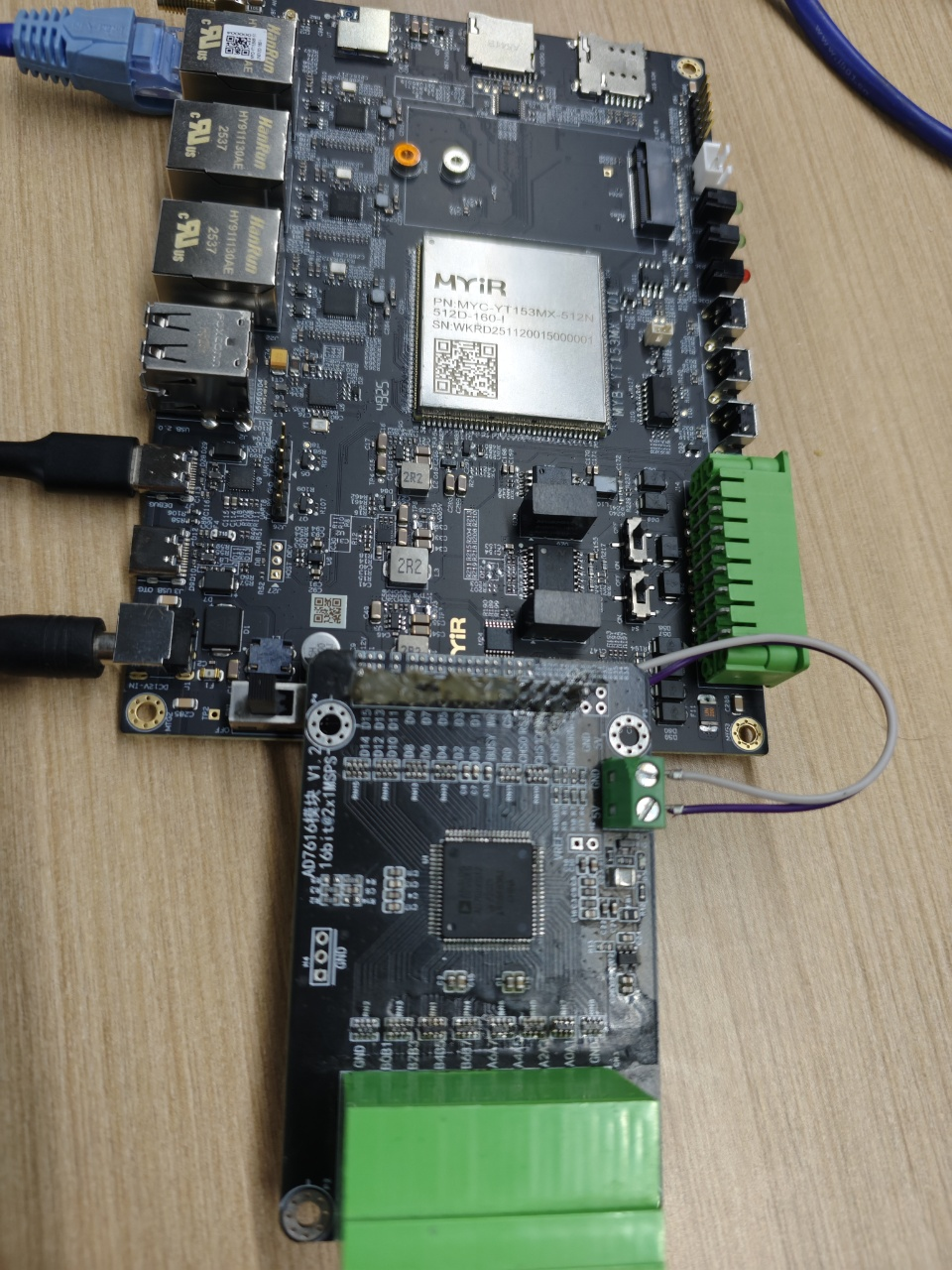

MYD-YT153接入AD7616模塊2.3 引腳沖突注意T153處理器的LocalBus與RGMII2網絡接口存在引腳復用沖突：

• 必須選擇編譯支持LocalBus的鏡像（LVDS或DSI顯示配置）
• 同一時間只能使用一種功能

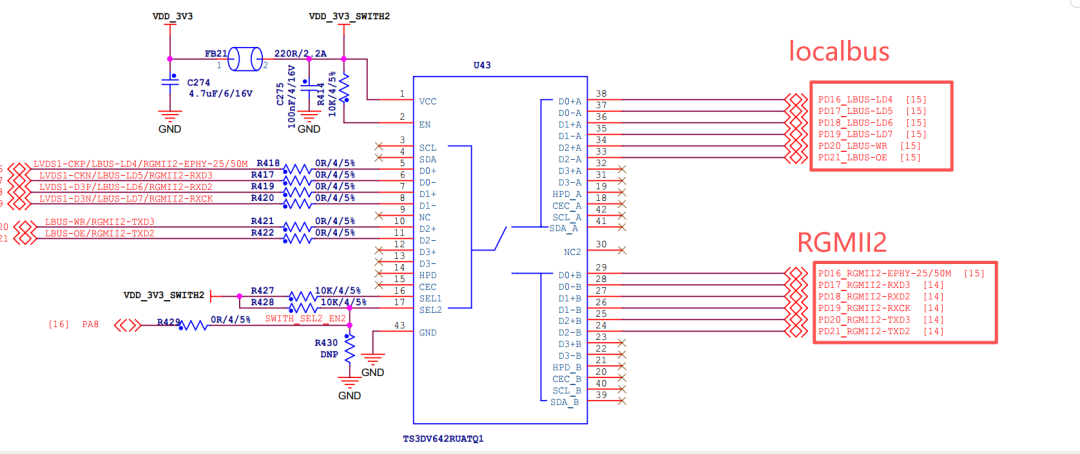

Localbus與RGMII2沖突

PART 03

軟件環境配置

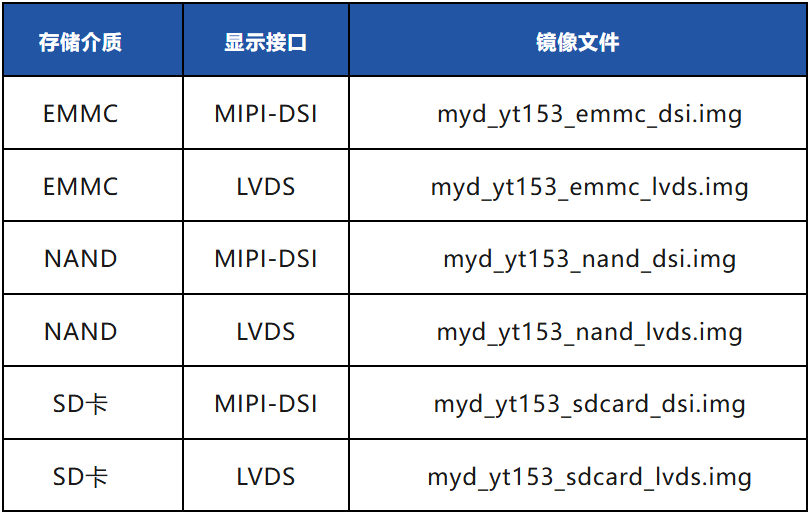

3.1 鏡像選擇根據存儲介質選擇相應鏡像：

注：所有鏡像均支持LocalBus功能。3.2 驅動架構// 驅動層次應用層：platform\allwinner\industry\localbus\lbc_ad7616_test\lbc_ad7616_test.c （用戶空間測試程序）驅動層：bsp/drivers/lbc/sunxi_lbc_v2_drv.c（內核驅動）硬件層：LocalBus控制器（T153內置）

PART 04

AD7616工作模式解析
4.1 測試代碼是否能正常工作直接運行代碼，看下是什么現象：

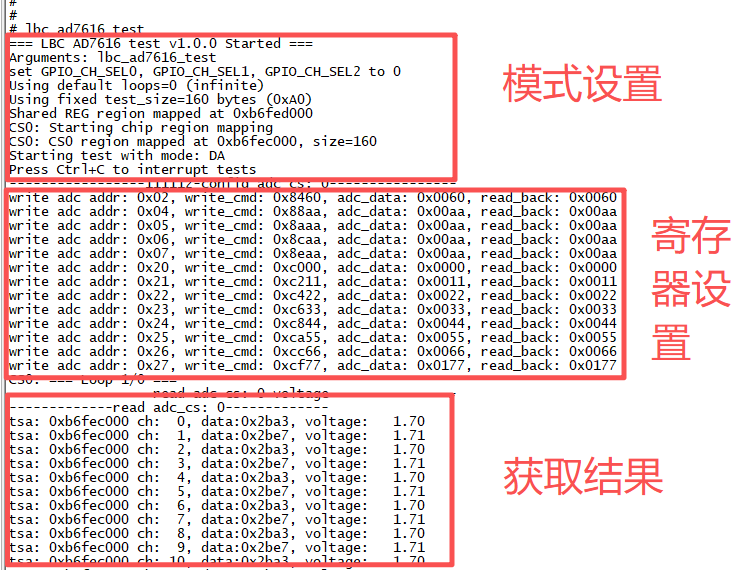

Lbc_ad7616_test程序運行結果可以看到一共分三部分：模式設置，設置了SEL[0-2]以及CS0片選，做了寄存器映射。寄存器設置，針對0x02,0x04…0x27先寫后度。獲取結果，讀取每路通路結果，小數點后兩位。4.2 AD7616模塊分析結合芯片手冊《ad7616.pdf》和軟件源碼lbc_ad7616_test.c

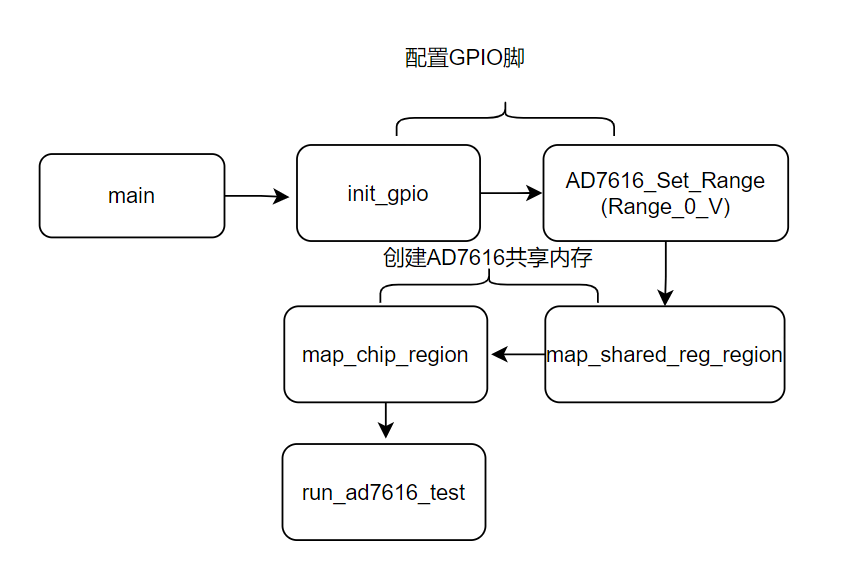

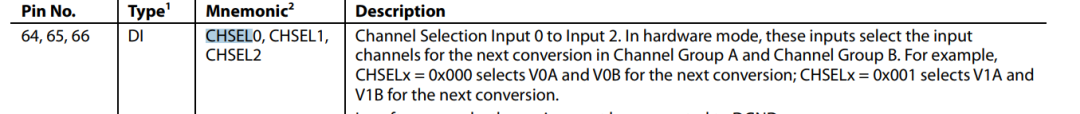

程序運行流程圖init_gpio設置了GPIO_CH_SEL0，GPIO_CH_SEL1，GPIO_CH_SEL2都為0，結合手冊可以看到這是通路選擇管腳，當軟件模式時需要設置為0x000。

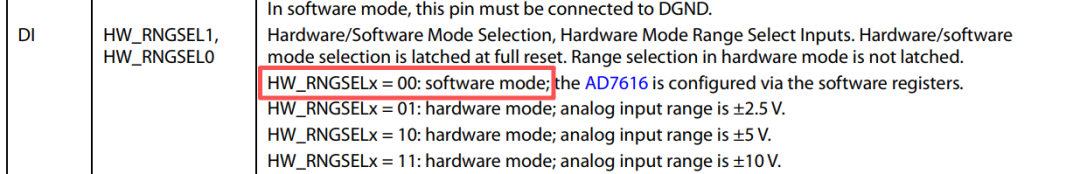

CHSEL寄存器AD7616_Set_Range(Range_0_V)里面設置RANGE_SEL0和RANGE_SEL1 為0，結合手冊，發現時設置的軟件模式。

RNGSEL模式寄存器map_shared_reg_region 和map_chip_region 都是為了讀寫寄存器做內存映射。run_ad7616_test 測試代碼關鍵，它一共分兩部分，初始化寄存器和讀數據。

adc寫寄存器和獲取結果流程通過查詢寄存器可以得到如下信息：

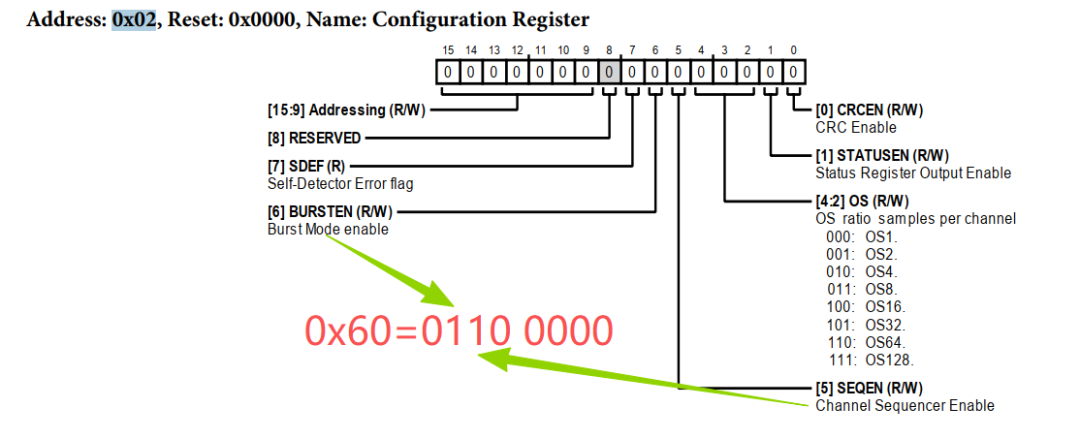

adc_cmd_write_readback(ctx,i,0x2,0x60);

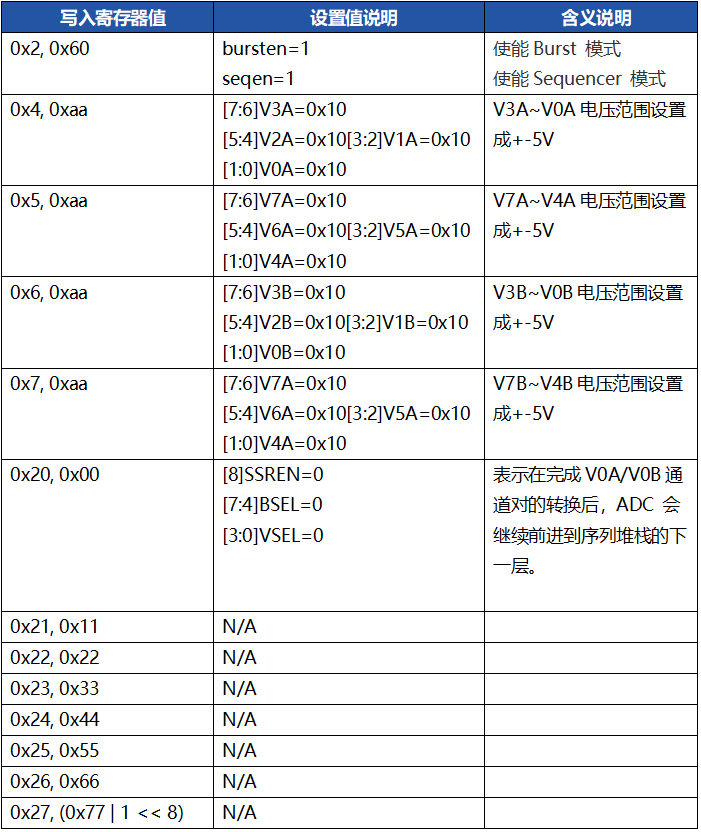

同樣方式，進行總結：

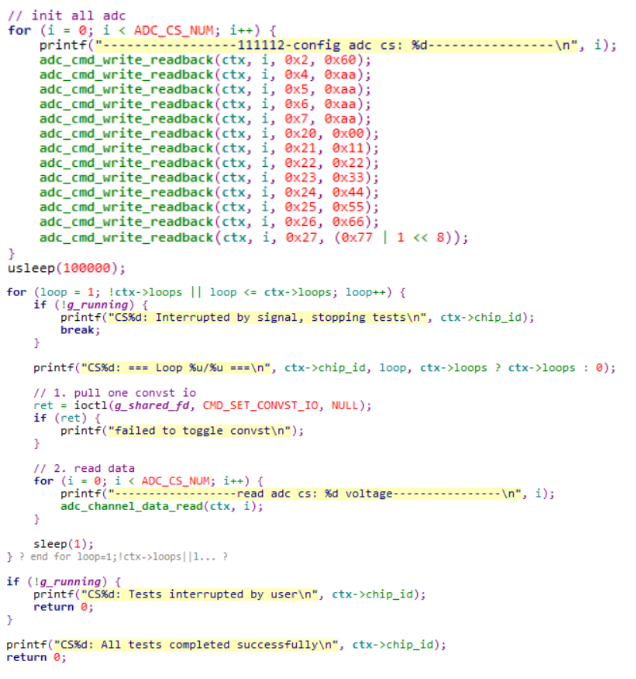

總結一下就是設置burst模式和啟用Sequencer模式，±5V量程。好了，接著看測試邏輯發送一次CMD_SET_CONVST_IO 后，開始讀取每個通道的值：

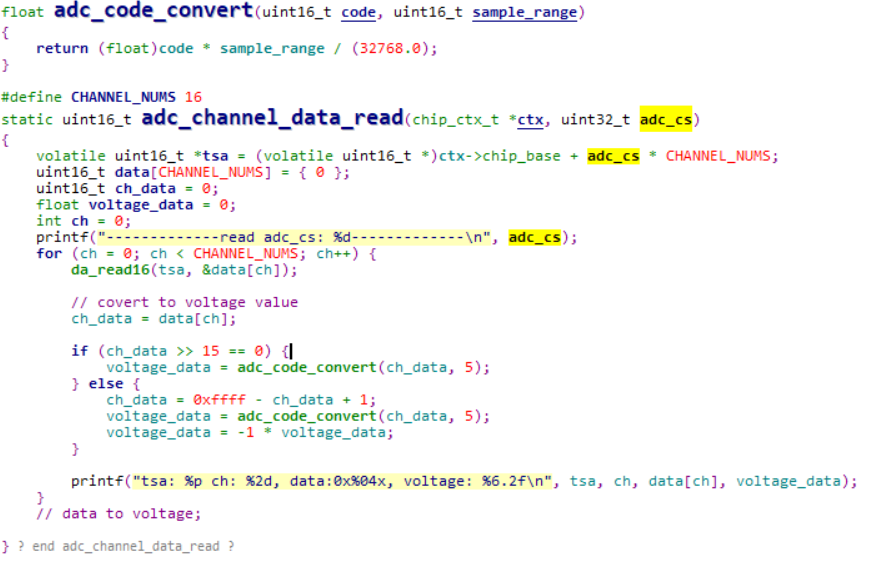

這個邏輯就比較清晰了，16個通道輪詢方式讀取，然后判斷最高位是否是1還是0做區別，最后做一個5V量程轉換后輸出小數點后2位。結合上面寄存器分析，量程處理代碼比較隨意，應該要把2.5V，5V，10V 用宏控制，并和量產轉換形成對于關系。那么它的實際精度是多少，作為一個16bitADC，理論精度是?32768~+32767，當sample_range=5(±5V)時：滿量程：10V碼值范圍：65536個碼1 LSB=10V/65536≈0.0001526V也就是：≈152.6μV/LSB那釋放一下它的精度，不再控制輸出，把%6.2f改成%f即可。

printf("tsa:%pch:%2d, data:0x%04x, voltage:%f\n", tsa, ch, data[ch], voltage_data);

接下來就涉及另一個問題，采樣率到底是多少，其實就統計一下每秒這個讀取測試次數就知曉。

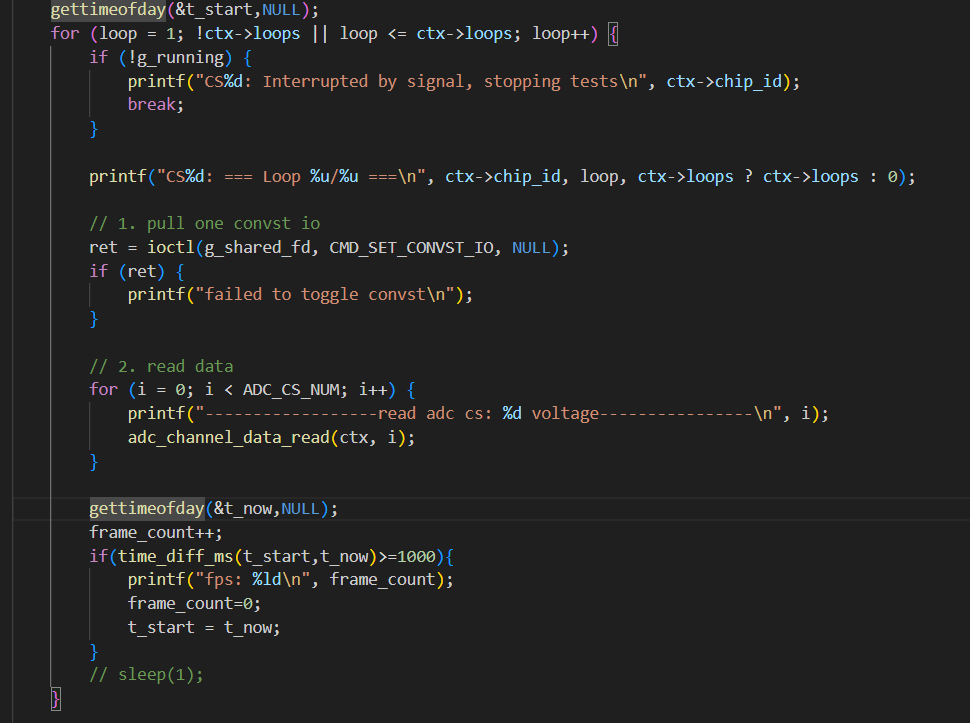

最后統計出來每秒15幀，那肯定不是真實水平，清空所有打印再試試：

此時可以看到每秒有接近9000次，由于每次采樣通道16，9000x16=144,000 samples/second，相當于單通道144kSPS水平。

PART 05

總結
通過本次測試，得出以下結論：

1. 精度驗證：AD7616在±5V量程下實際分辨率達到152.6 μV，滿足16位ADC標稱性能。
2. 速率驗證：系統實際采樣率達到144 kSPS（單通道等效），雖未達到理論極限250 kSPS，但已滿足大多數應用需求。
3. 優化效果：通過減少軟件開銷，性能提升顯著，證明系統瓶頸主要在軟件層面。
4. 實用價值：MYD-YT153 + AD7616組合為嵌入式高速數據采集提供了經濟高效的解決方案，適合工業自動化、測試測量等應用。
