深入解析ISL6334/ISL6334A：高性能4相PWM控制器的卓越應用

在當今的電子世界中，微處理器的性能不斷攀升，對電壓調節模塊（VR）的要求也日益嚴苛。ISL6334和ISL6334A作為高性能的4相PWM控制器，專為滿足現代微處理器的復雜需求而設計。這次，我們就來深入探討一下這兩款控制器的特點、工作原理以及設計要點。

文件下載：ISL6334IRZ-T.pdf

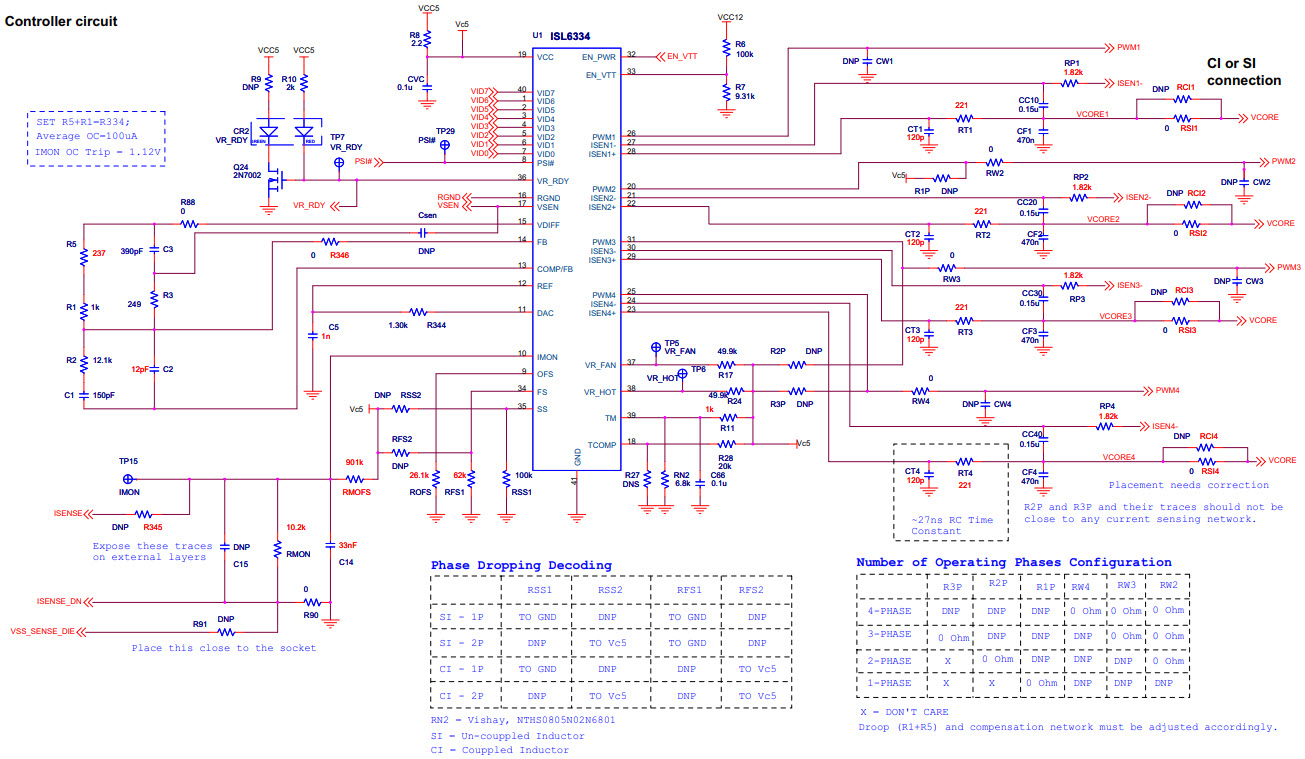

產品概述

ISL6334和ISL6334A主要用于控制微處理器核心電壓調節，可驅動多達4個交錯式同步整流降壓通道并聯運行。這種多相架構的優勢顯著，它能成倍提高通道紋波頻率，有效降低輸入和輸出紋波電流。紋波降低帶來的好處眾多，包括減少組件數量、降低成本、降低功耗以及減小實現面積。這意味著在設計過程中，我們可以更高效地利用資源，實現更緊湊、更經濟的設計方案。

關鍵特性深度剖析

1. 符合Intel VR11.1規范

這意味著這兩款控制器能夠無縫適配基于Intel VR11.1規格設計的系統，為微處理器提供精準、穩定的電壓調節。對于需要與Intel平臺兼容的設計項目來說，這是一個非常重要的特性。

2. 專利調制方案與相位控制

• Active Pulse Positioning (APP)和Adaptive Phase Alignment (APA)調制方案：APP是一種獨特的雙邊沿PWM調制方案，PWM的前沿和后沿可以獨立移動，能夠對負載瞬變做出最佳響應。而APA技術在負載階躍電流足夠大時，可以同時開啟所有相位，進一步提升瞬態性能。這兩種技術的結合，使得ISL6334和ISL6334A在瞬態響應方面表現卓越，同時減少了對輸出電容的需求。
• 有源相位添加和刪除：控制器能夠根據負載情況動態調整活動相位的數量。當處理器處于低功耗模式時（通過PSI#信號指示），控制器會減少活動相位至1相或2相，并可選擇二極管仿真模式，從而顯著降低磁芯和開關損耗，提高輕載效率。當負載增加時，控制器會迅速恢復所有相位，以滿足重載瞬態響應和效率要求。

3. 精密的電壓和電流控制

• 多相核心電壓調節：采用差分遠程電壓感應技術，確保在不同負載、線路和溫度條件下，閉環系統精度達到±0.5%。同時，支持雙向、可調的參考電壓偏移，為設計提供了更大的靈活性。
• 精確的電流傳感：支持電感DCR傳感或電阻傳感技術，能夠連續精確地感測電流。感測到的電流用于通道電流平衡、負載線調節和過流保護等功能。通過IMON引腳，還能準確監測負載電流，為系統提供重要的電流信息。

4. 豐富的保護和監測功能

• 過流保護：具備平均過流保護和通道電流限制功能，能夠實時監測電流情況，當電流超過設定閾值時及時采取保護措施，確保系統的安全運行。
• 過壓保護：在不同的工作條件下，過壓保護電路會自動調整閾值，當檢測到過壓情況時，迅速采取措施將輸出電壓拉低，避免對微處理器造成損壞。
• 熱監測和補償：通過TM引腳感測NTC熱敏電阻的溫度，并進行內部數字化處理，實現熱監測和集成熱補償功能。當溫度過高時，VR_HOT和VR_FAN信號會及時發出警報，提醒系統采取相應的散熱措施。

工作原理詳解

多相功率轉換與交錯技術

多相功率轉換是ISL6334和ISL6334A的核心技術之一。在多相轉換器中，每個通道的開關時序相互錯開，形成對稱的相位差。例如，在3相轉換器中，每個通道的開關時間依次相差1/3個周期，使得組合后的紋波頻率是單個通道紋波頻率的3倍。同時，多相架構還能按比例降低電感電流的峰 - 峰值，減少輸出電容的需求。交錯技術不僅降低了輸出紋波電流，還能減少輸入紋波電流，從而降低輸入電容的成本和尺寸。

PWM調制與PSI#操作

控制器采用Intersil的專利APP和APA調制方案，在穩態時表現如同傳統的后沿調制器，可使用傳統的分析和設計方法。PWM信號的時序由活動通道的數量決定，通過連接不同的PWM引腳（PWM2、PWM3、PWM4）可以選擇不同的通道配置。當PSI#信號為低電平時，控制器進入低功耗模式，根據不同的配置調整活動相位的數量，并發送特殊的PWM協議，使驅動器進入二極管仿真模式，以提高輕載效率。當PSI#信號恢復高電平時，控制器立即恢復正常的CCM PWM操作，以應對重載瞬變。

電流傳感與控制

ISL6334和ISL6334A支持電感DCR傳感和電阻傳感兩種方式。在電感DCR傳感中，通過一個簡單的R - C網絡提取電感的DCR電壓，該電壓與通道電流成正比。內部的低失調電流放大器將電容電壓復制到傳感電阻上，從而實現對電感電流的精確傳感。在電阻傳感中，使用專門的電流傳感電阻與輸出電感串聯，同樣能實現精確的電流傳感。感測到的電流用于通道電流平衡和電壓調節，確保每個通道的電流分配均勻，提高系統的穩定性和效率。

設計要點與注意事項

功率級設計

功率級設計的首要任務是確定相數，這通常需要進行成本分析。一般來說，每個相處理15A - 25A電流是比較經濟的選擇，但具體還要考慮電路板的布局限制、組件類型（表面貼裝或通孔）以及散熱條件等因素。在選擇MOSFET時，需要綜合考慮電流承載能力、開關頻率、散熱性能以及散熱和氣流條件等因素。

電流傳感電阻和負載線調節電阻選擇

電流傳感電阻（RISEN）的值決定了負載線調節回路和通道電流平衡回路的增益，同時也設定了過流跳閘點。選擇合適的RISEN值可以通過公式 (R{ISEN }=frac{R{X}}{105 × 10^{-6}} frac{I_{O C P}}{N}) 計算，其中RX是電流傳感元件的電阻，IOCP是期望的過流跳閘點，N是活動通道的數量。負載線調節電阻（RFB）的值取決于應用的負載線要求，可通過公式 (R{F B}=frac{N{I S E N} R{L L}}{R_{X}}) 計算，其中RLL是期望的負載線電阻。

補償設計

補償設計的目標是實現電壓調節器的穩定性和快速響應。對于采用負載線調節的轉換器，可以采用簡單的近似方法來補償L - C極點和ESR零點，以獲得穩定且具有接近理想瞬態性能的解決方案。選擇合適的補償組件（RC和CC）需要根據目標帶寬、L - C極點頻率和ESR零點頻率的關系來確定。

輸出濾波器設計

輸出濾波器由輸出電感和輸出電容組組成，用于平滑相節點的脈動電壓，并提供瞬態能量。在選擇輸出電容時，需要考慮負載步長、負載電流變化率和最大允許輸出電壓偏差等因素。同時，為了降低成本和尺寸，通常會采用高頻電容和大容量電容的組合。輸出電感的選擇需要根據電容的ESR和最大允許紋波電壓來確定，同時要滿足在負載瞬變時能夠承擔全部負載電流的要求。

輸入電容選擇

輸入電容的主要作用是為流入上MOSFET的輸入電流的交流分量提供源。其RMS電流容量必須足夠大，以處理與占空比和活動相數相關的交流分量?？筛鶕?jù)不同相數的設計圖表（如2相、3相、4相）來確定輸入電容的RMS電流要求，并選擇合適的大容量電容和高頻陶瓷電容。

布局設計

布局設計對于減少電路板寄生阻抗對轉換器性能的影響至關重要。在布局時，應首先確定開關組件的方向，將輸出電感和MOSFET排列整齊，以減小組件之間的空間，同時創建PHASE平面。將Intersil MOSFET驅動IC盡可能靠近它們控制的MOSFET，以減少關鍵驅動輸入和輸出信號之間的走線長度。輸入和輸出電容的位置也需要合理安排，將高頻陶瓷輸入電容放置在每個上MOSFET漏極旁邊，大容量輸入電容盡可能靠近上MOSFET漏極，輸出電容放置在電感和負載之間，并靠近微處理器插座。

總結

ISL6334和ISL6334A憑借其先進的技術和豐富的功能，為微處理器電壓調節提供了高性能、高效率的解決方案。在設計過程中，我們需要充分理解其工作原理和特性，結合具體的應用需求，精心選擇組件和優化布局，以實現最佳的性能和可靠性。希望通過本文的介紹，能幫助各位工程師更好地掌握ISL6334和ISL6334A的設計要點，打造出更加優秀的電壓調節系統。你在使用類似控制器的過程中遇到過哪些挑戰呢？歡迎在評論區分享你的經驗和想法。
