在汽車電子領域，電源分配系統的安全、穩定與智能化運行是保障車輛整體性能與可靠性的關鍵。隨著新能源汽車和智能網聯汽車對電源管理系統要求日益嚴苛，傳統保險絲與開關方案在復雜工況下精準保護和故障診斷的局限性愈發凸顯。數明半導體推出的SiLM2648-AQ 高邊開關控制器，集成智能熔斷保護功能，專為 12V/24V 汽車配電應用打造，是集“控制、保護、診斷”功能于一體的汽車電源智能守護者。

— 創新拓?fù)?—

解決傳統方案痛點

SiLM2648-AQ 借助驅動外部功率 MOSFET 構建高邊開關拓?fù)洌商娲鷤鹘y(tǒng)材料保險絲與普通開關，有效解決汽車電源系統中過流保護不精準、故障診斷不及時、功耗控制不理想等問題。該產品適用場景廣泛，在傳統燃油車的車載電器供電和新能源汽車的輔助電源分配中都能發揮重要作用：

在智能大電流保險絲替代方面

無需頻繁更換機械保險絲，通過軟件配置即可實現精準熔斷保護，降低后期維護成本。

在汽車電源分配網絡中

為車燈、電機、車載娛樂系統等關鍵負載提供穩定供電和故障隔離，避免單一負載故障影響整個電源網絡。

在高可靠性用電場景下

為自動駕駛域控制器、電池管理系統（BMS）輔助電路等對電源穩定性要求高的模塊提供多層級保護。

此外，SiLM2648-AQ 能在 -40℃~125℃ 的汽車級寬溫范圍內穩定工作，完美適配車載供電的復雜環境，為汽車電源分配系統帶來可靠支持。

— 極簡設計 —

降低開發成本與周期

SiLM2648-AQ 應用電路設計極為簡潔，核心外圍器件僅包括：外部功率 MOSFET（高邊適配）、分流電阻（Rsense，用于電流檢測）、NTC 電阻（用于 MOSFET 溫度監測）、電荷泵飛電容（CP1、CP2，建議 470nF）以及電源濾波電容（VREG 引腳 10μF 低 ESR 電容）。以 12V 汽車電源分配場景為例，這種極簡的外圍設計優勢顯著，不僅有效降低了 BOM 成本、大幅減少分立器件數量，還顯著縮短了研發周期。工程師無需在保護電路調試上耗費大量時間與精力，僅需通過 SPI 配置寄存器，便可輕松實現所需功能。

圖 1. 典型應用電路圖

— 卓越特性 —

全方位保障汽車電源安全

1. 高精度數字電流檢測，牢筑安全防線：

傳統開關方案依賴模擬電路過流保護，精度誤差常超 30%。而SiLM2648-AQ 采用外部高邊分流電阻 + 集成 ADC 方案，檢測電壓＞10mV 時，電流檢測精度誤差可控在 ±10% 內，檢測范圍覆蓋 0 ~160mV，電流范圍可調。電流檢測數據經 SPI 實時傳輸至主機 MCU，支持高速 ADC 采樣率，能捕捉負載瞬時尖峰電流，實現可靠過流保護。

2. 可編程智能熔斷 eFuse 功能，靈活適配多樣負載：

與傳統保險絲固定熔斷邏輯不同，SiLM2648-AQ 的 eFuse 功能支持電流 - 時間（I2 - t）曲線可編程，用戶可通過 SPI 配置額定電流（INom）和額定時間（tNom）兩個核心參數。這種設計能適配不同負載特性：

-電機類負載：可設置較長的tNom，避免因電機啟動時的瞬時大電流或短暫過載而誤觸發保護，確保電機正常啟動和運行。

-精密電子負載：如芯片、傳感器等對電流波動敏感的設備，設置較短的tNom，能在電流異常時迅速切斷電路，防止設備因過流而損壞，實現快速保護。

此外，eFuse 的過流保護基于有效值電流計算。即使負載處于 PWM 調制狀態，也會根據平均電流判斷是否需要保護，減少因瞬時電流波動導致的誤動作，進一步提高保護的準確性和可靠性。

3. 多層級保護機制，全方位守護安全：

SiLM2648-AQ 構建了多層級保護體系，覆蓋電壓、電流、溫度等風險點。電壓保護包含：電池欠壓關斷、電荷泵欠壓保護、MOSFET 柵極欠壓鎖定；電流保護包含：硬短路關斷、過流關斷、旁路開關過流保護；溫度保護包含：芯片結溫過熱關斷、外部 MOSFET 溫度監測；另外，SiLM2648–AQ 還擁有MOSFET Vds 檢測和Watchdog 超時保護功能。觸發保護后，通過 SPI 狀態寄存器與 DIAG 引腳同步反饋故障，自動切斷外部 MOSFET 和旁路開關防故障擴大。如遇硬短路，僅需 5μs 即可關斷。

4. 可選軟起動功能，化解大電容負載沖擊難題：

汽車電源系統中，車載功放等大電容負載在外部 MOSFET 開啟瞬間易產生劇烈沖擊電流。SiLM2648-AQ 創新集成可選軟起動功能，輸出窄脈寬驅動波形，在 MOSFET 開啟過程中精準抑制沖擊電流峰值，平穩為電容負載充電。

在供電電壓 VS = 12V、負載電容 COUT= 1mF、負載電阻 ROUT= 20Ω 的“大電容 + 電阻”極端負載場景下，SiLM2648-AQ 開啟外部 MOSFET 時，沖擊電流始終被控制在安全閾值（小于 60A）內，實現無障礙、無波動的可靠啟動。圖 2 展示軟起動模式下 MOSFET 完整開啟波形，電壓、電流平穩過渡；圖 3 顯示無軟起動功能時，因瞬間沖擊電流過大（大于 170A）觸發硬短路保護，無法應對此類負載。

圖 2. VS=12V, COUT=1mF, ROUT=20Ω

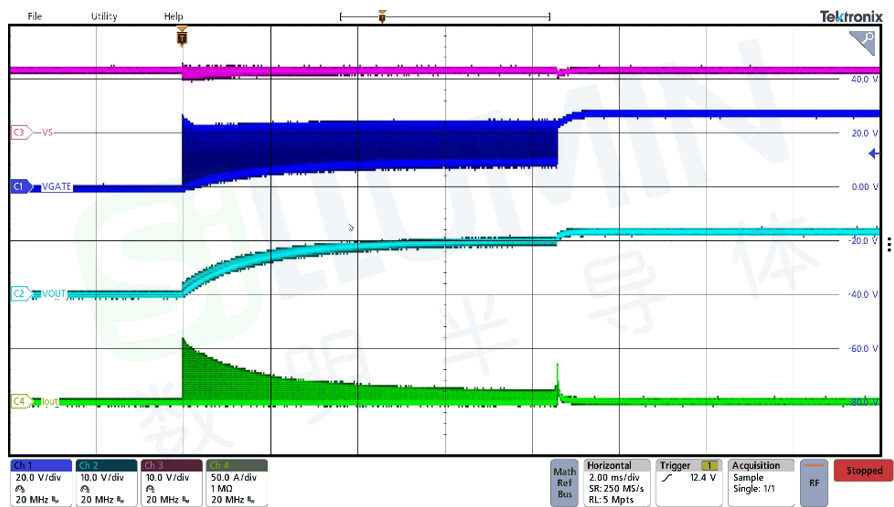

軟起動打開外部功率MOSFET完整開啟波形

圖 3. VS=12V, COUT=1mF, ROUT=20Ω

無軟起動功能時外部功率 MOSFET 開啟失敗波形

5.靈活的工作模式，多模式適配多元場景：

SiLM2648-AQ 支持 5 種主要工作模式，通過 SPI 和硬件引腳（HWLO）可無縫切換。上電模式用于芯片復位；待機模式進入低功耗狀態；喚醒模式從待機激活 eFuse 功能；解鎖模式支持全功能配置，用于正常工作；鎖定模式防誤操作，保障故障后安全。此外，芯片具備自測試模式，可對電流檢測、VDS 檢測、MOSFET 導通門鎖 (Stuck-on) 等關鍵功能進行自檢，符合汽車功能安全（ISO 26262）標準。

6.低功耗設計，精準適配新能源需求：

SiLM2648-AQ 針對不同工作模式優化功耗。待機時，自動關閉電荷泵、外部 MOSFET 驅動等模塊，僅保留核心邏輯供電，可開啟內部旁路開關提供至少 100mA 電流通路，12V 供電下 VS 引腳電流 75μA，24V供電 時為 250μA；解鎖模式（正常工作）下，12V 供電電流約 12mA。其低功耗特性契合新能源汽車低壓輔助電源系統，可減少待機電池消耗。

7. 緊湊封裝與高兼容性，小身材大適配：

SiLM2648-AQ 采用 QFN5×5-32 封裝，僅 5mm×5mm，較傳統分立方案省超 40% PCB 面積，契合汽車電子中空間緊張的場景。接口兼容性強，SPI 接口支持 3.3V/5V CMOS 電平、8MHz 最高時鐘，可對接主流 MCU；電源輸入支持 6~40V 寬電壓，覆蓋 12V 與 24V 電源系統；外部 MOSFET 驅動?xùn)艠O電壓最高 20V，支持多種 N 溝道功率 MOSFET，柵極電荷最大支持 800nC。

— 應用賦能 —

助力汽車電源保護技術進步

SiLM2648-AQ 實現了汽車電源保護從“被動熔斷”到“主動智能保護”的重大升級，集成 ADC、可編程 eFuse、多層級保護與實時診斷功能，能夠精準識別故障、靈活調整保護策略并及時反饋狀態信息。隨著汽車電子技術的持續演進，SiLM2648-AQ 期待在更多汽車應用場景中發揮積極作用，和業界伙伴共同推動汽車電源保護技術不斷進步。
