探索Microchip MIC2774：雙電源電壓監控專家

在電子設備的設計中，電源電壓的穩定性至關重要，它直接影響著設備的性能和可靠性。Microchip的MIC2774雙電源監控器，就是一款能為電源電壓穩定保駕護航的得力工具。今天，就讓我們一起來深入了解這款產品。

文件下載：MIC2774N-46YM5-TR.pdf

1. 功能特性亮點多

1.1 雙電源監控

MIC2774可以同時監控兩個獨立的電源，一個采用固定閾值監控，另一個則支持用戶自行調節。它提供了十種工廠預設的閾值，滿足不同的應用需求。而且，可調節輸入能監控低至0.3V的電源，這一特性使得它在一些低電壓供電的場景中也能大展身手。

1.2 復位功能

它會產生至少140ms的上電復位脈沖，確保設備在上電時能夠正常啟動。同時，還具備手動復位輸入功能，方便工程師在必要時對設備進行手動復位操作。

1.3 輸出靈活

復位輸出有多種選擇，包括高電平有效、低電平有效和開漏低電平有效等，工程師可以根據實際電路需求進行靈活配置。

1.4 低功耗與抗干擾

超低的典型電源電流僅3.5μA，在節能方面表現出色。并且，它能夠有效拒絕短暫的輸入瞬態干擾，保證監控的準確性和穩定性。

1.5 小封裝大用途

采用小巧的5引腳SOT - 23封裝，節省了電路板空間，還能與MAX6306/09/12等產品引腳兼容，方便進行升級換代。

2. 多樣的應用領域

MIC2774的應用范圍十分廣泛，涵蓋了多個領域：

• 處理器監控：可用于監控處理器、ASIC或FPGA的核心和I/O電壓，確保這些關鍵器件的電源穩定，避免因電壓波動導致的性能下降或故障。
• 手持設備：在PDAs、手持PC等設備中，它能為電池供電系統提供可靠的電壓監控，延長設備的使用壽命和穩定性。
• 嵌入式控制器：保障嵌入式控制器的電源穩定，提高系統的可靠性和抗干擾能力。
• 通信與網絡：在電信系統、無線/蜂窩系統和網絡硬件中，為設備的穩定運行提供有力支持。
• 電源管理：用于電源供應系統中，實時監控電源輸出電壓，確保其在正常范圍內。

3. 詳細的電氣特性

3.1 絕對最大額定值

• 電源電壓（(V_{DD})）范圍為 - 0.3V至 + 7.0V。
• 輸入電壓（(V{IN})，(V{/MR})）和輸出電壓（(V{/RST})，(V{RST})）范圍均為 - 0.3V至 + 7.0V。
• RST和（/RST）電流最大為20mA。
• ESD額定值為1.5kV（人體模型）。

3.2 工作額定值

工作時，電源電壓（(V_{DD})）范圍為 + 1.5V至 + 5.5V，輸入電壓和輸出電壓也有相應的工作范圍要求。

3.3 典型參數

在(T{A}= + 25^{circ}C)的條件下，典型電源電流為3.5μA；(V{DD})的欠壓閾值在(V_{TH}) ± 1.5%范圍內；IN引腳的欠壓參考電壓典型值為300mV，具有3mV的遲滯電壓；復位輸出的傳播延遲典型值為20μs，復位脈沖寬度在140ms至280ms之間等。

4. 引腳功能詳解

5. 實際應用要點

5.1 電壓閾值編程

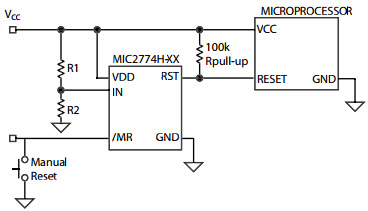

根據典型應用電路，IN引腳的電壓閾值計算公式為(V{IH}=V{REF} × frac{R1 + R2}{R2})，其中(V{REF}=0.300V)。為了求解電阻值，可以設定(R1 + R2 = R{TOTAL})，合理選擇(R{TOTAL})的值（最大推薦值為3MΩ），再通過公式(R2=frac{R{TOTAL} × V{REF}}{V{IH}})和(R1 = R_{TOTAL}-R2)計算出(R1)和(R2)的值。

5.2 應用示例分析

以監控高性能CPU或DSP的核心和I/O電源為例，需要綜合考慮各種誤差來源，如(V{REF})的變化（±1.5%）、電阻公差（通常 ≤ ±1%）和輸入偏置電流等，將閾值電壓設置略低于最小(V{CORE})規格，確保設備正常運行。

5.3 輸入偏置電流影響

在確定電阻值后，可以計算輸入偏置電流導致的最大潛在誤差。一般來說，典型誤差非常小，可以忽略不計。若要考慮該誤差，可適當調整目標閾值電壓并重新計算電阻值。

5.4 與雙向復位引腳處理器的接口

對于具有雙向復位引腳的微處理器，如Motorola 68HC11系列，由于MIC2774N的輸出是開漏的，可直接通過上拉電阻連接到處理器的復位引腳。

5.5 瞬態響應特性

MIC2774具有良好的瞬態響應特性，能夠有效抵抗非常短的負向干擾脈沖。一般來說，干擾脈沖越窄，MIC2774能忽略的閾值過沖就越深。

5.6 低電源電壓下的操作

在(V_{DD})低于1.2V時，為確保復位輸出有效，可以在/RST輸出端添加下拉電阻（推薦值為100kΩ），對于MIC2774H的RST輸出則添加100kΩ的上拉電阻。

6. 封裝與訂購信息

MIC2774采用5引腳SOT - 23封裝，不同版本的封裝標記有所不同，包含產品代碼、年份代碼、周代碼等信息。通過產品標識系統，工程師可以根據需要選擇合適的型號進行訂購，例如MIC2774H - 17YM5 - TR表示推挽高電平有效輸出、1.69V閾值、 - 40°C至 + 85°C溫度范圍、5引腳SOT - 23封裝、3000個/卷的產品。

總之，Microchip的MIC2774雙電源監控器以其豐富的功能、出色的性能和廣泛的適用性，為電子工程師在電源監控設計方面提供了一個優秀的選擇。在實際應用中，合理利用其特性和參數，能夠有效提高電子設備的可靠性和穩定性。你在使用類似電源監控器時遇到過哪些問題呢？歡迎在評論區分享交流。
