調試 LCD屏幕時，明明硬件接線沒問題，卻出現“花屏、閃屏、顯示錯位”，大概率是時序參數配置不匹配。LCD的時序參數直接定義了像素?cái)?shù)據的傳輸節奏，與屏幕手冊、主控驅動密切相關。今天就來捋一捋 LCD 時序參數~

LCD顯示的本質是“主控按固定節奏，向屏幕傳輸像素?cái)?shù)據+同步信號”，就像樂隊演出需要“節拍器”統一節奏——時序參數就是這個“節拍器”，所有參數都需與LCD datasheet完全一致，否則會出現顯示異常。

這些時序參數通常配置在 dts 中供驅動程序獲取，下面給出 RK 與全志平臺參考。

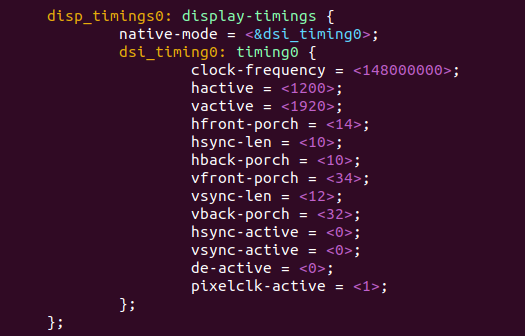

RK 平臺

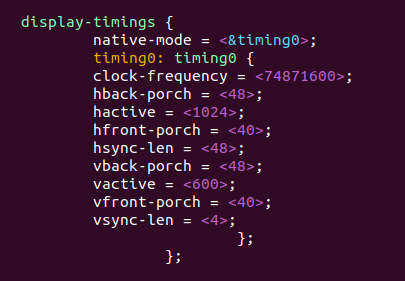

全志平臺

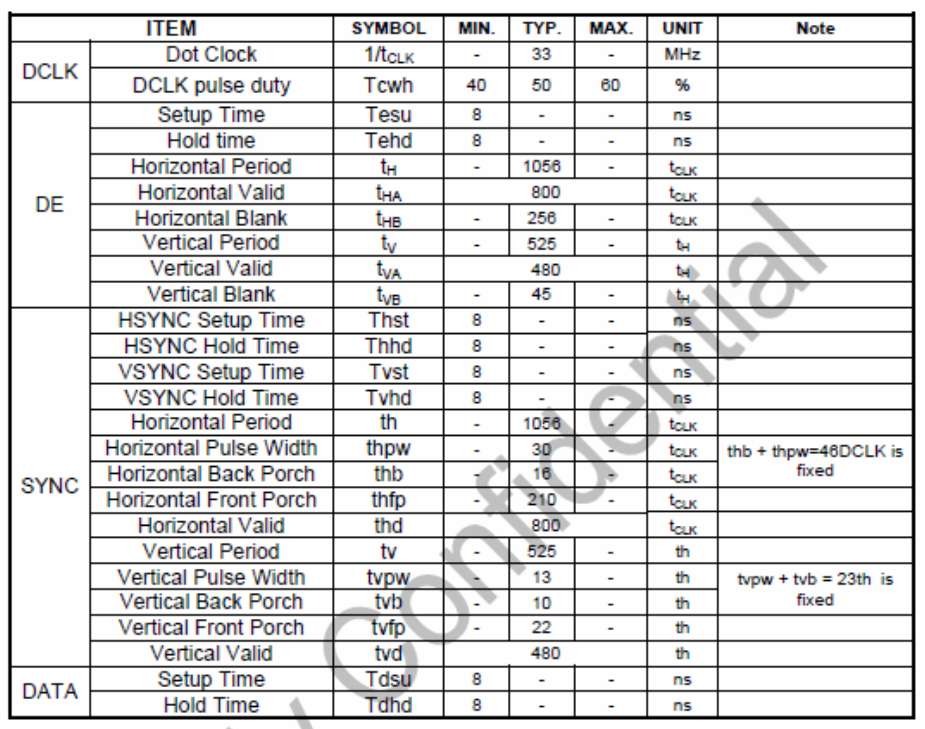

以上這些 LCD 屏幕參數都能在LCD datasheet 都能查閱或者屏幕廠商直接提供。

LCD時序參數分析

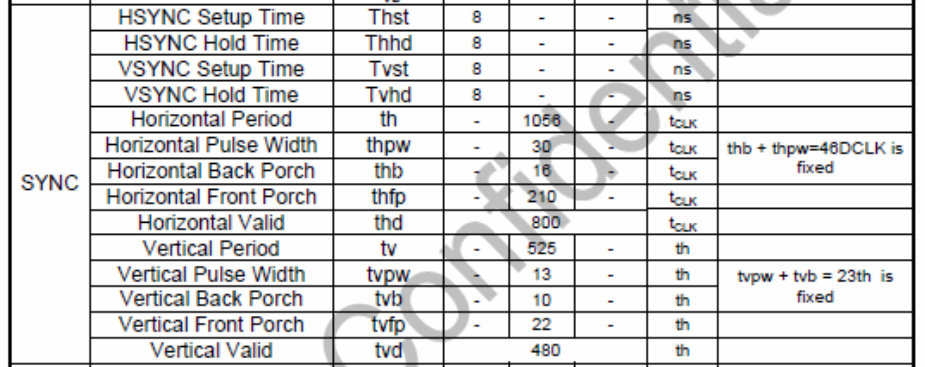

下面以TFT-LCD為例，側重對SYNC（ 同步信號）時序參數進行分析，SYNC 有水平和垂直兩個方向。

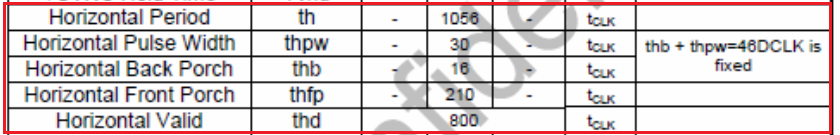

（1）水平方向時序參數分析

th:行總像素?cái)?shù)（可視 + 不可視），決定單行傳輸?shù)目?a href="http://www.brongaenegriffin.com/tags/時鐘/" target="_blank">時鐘周期數；1056

thpw：水平同步脈沖寬度，給 LCD 行驅動留響應時間，避免換行卡頓；30

thb：水平前寬（有效像素前的不可視像素），移動到首個有效像素的 “準備距離”；16

thfp：水平后寬（有效像素后的不可視像素），掃完有效像素后的 “收尾距離”；210

thd：每行有效像素個數（分辨率水平值），屏幕實際顯示的水平像素?cái)?shù)；800

計算公式：th = thpw + thb + thfp + thd，

即1056 = 30+16+210+800

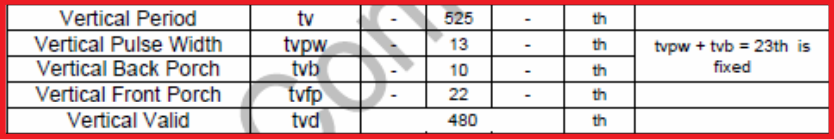

（2）垂直方向時序參數分析

tv：列總像素?cái)?shù)（可視 + 不可視），決定一幀畫面的總行數；525

tvpw：垂直同步脈沖寬度，給 LCD 幀驅動留響應時間，避免幀切換卡頓;13

tvb：垂直上寬/后肩（有效行前的不可視行數），移動到首個有效行的 “準備行數”；10

tvfp：垂直下寬/前肩（有效行后的不可視行數），掃完最后一行后的 “收尾行數”；22

tvd：每幀有效行數（分辨率垂直值），屏幕實際顯示的垂直像素?cái)?shù)（行數）；480

計算公式：tv = tvpw + tvb + tvd + tvfp，即525 = 13+10+22+480。

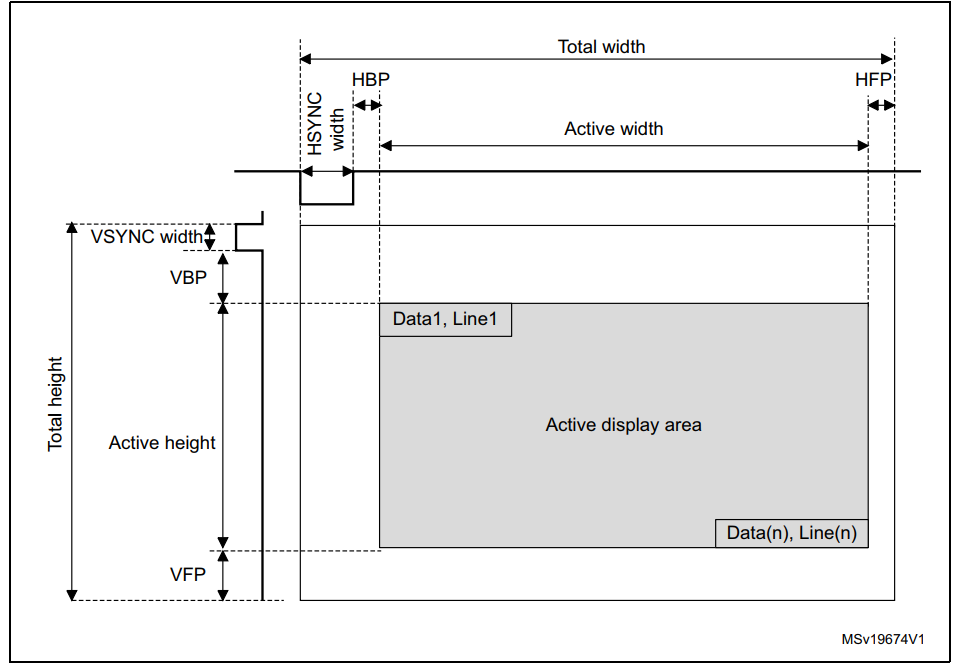

下面給出 LCD 屏幕參數的“全景圖”，可以與前面的時序參數一一對應。

最后補充：像素時鐘（Pixel Clock）

所有時序參數的“時間單位”都依賴像素時鐘（Pixel Clock）——主控向LCD發送像素?cái)?shù)據的時鐘頻率（如 30MHz），決定了像素傳輸?shù)乃俾?；像素時鐘必須嚴格匹配屏幕手冊，過高會導致數據傳輸過快（LCD無法采樣），過低會導致刷新率不足（畫面卡頓）。

計算公式：Pixel Clock = Htotal × Vtotal × 刷新率。比如，根據前面的水平參數與垂直參數計算：

Pixel Clock = Htotal × Vtotal × 刷新率
= 1056 × 525 × 60 = 33264000Hz = 33.264MHz

（完）

下期分享《LCD 驅動程序分析》，歡迎關注。
