本文導讀

實際測量中遇到的波形失真，有可能是探頭選型不匹配或使用規范缺失，本文拆解致遠儀器全系列探頭特性，通過簡單的分類解析、選型邏輯與避坑指南，快速鎖定精準適配的探頭測試方案。

致遠儀器探頭全家桶：5大類，各司其職

1、無源高阻抗探頭：入門首選，皮實耐用適用場景：學生實驗、家電維修、通用低壓信號調試。核心特點：無需外部供電，成本低，堅固耐用。代表型號：

• ZP1025SA：萬能通用，1:1/10:1 可切換，電壓≤300V，頻率≤250MHz（×10 檔）；
• ZP1050A：固定10:1 衰減，頻率≤500MHz，自動被示波器識別。

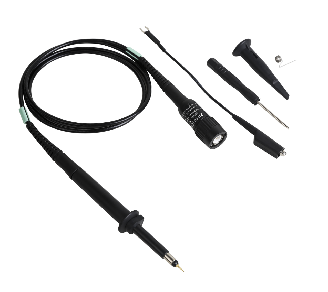

ZP1050A無源探頭

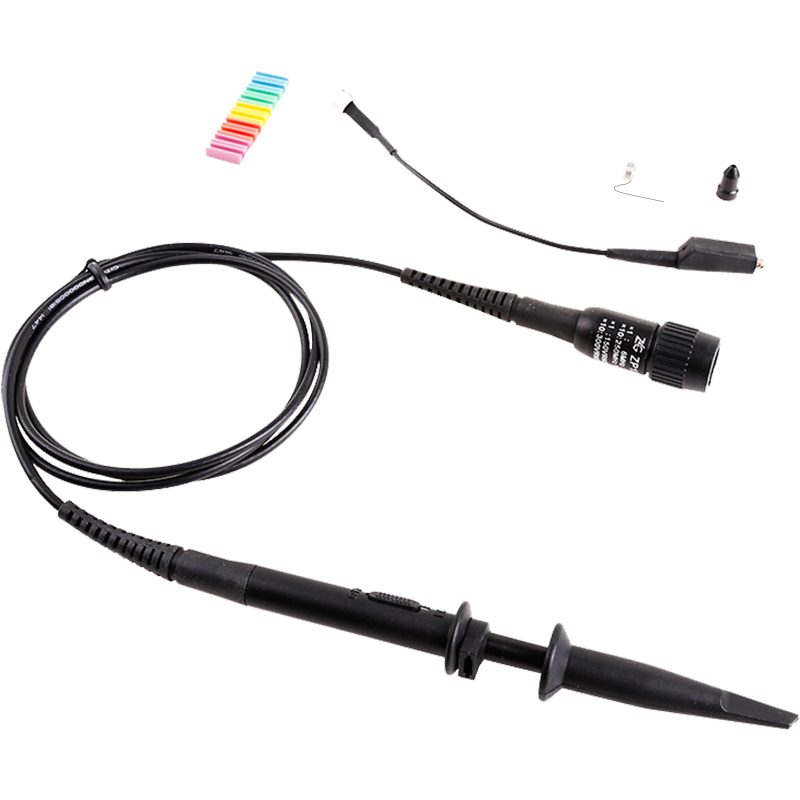

ZP1025SA無源探頭

2、1G帶寬單端探頭：高頻信號精準款

適用場景：高速數字電路（DDR/PCIe）、精密高頻模塊研發。

核心特點：低電容、低負載，測高頻信號更準，支持示波器供電。

代表型號：

ZP2100：50Ω專攻款，高頻專用，頻率≤1GHz，電壓≤10V（適配50Ω示波器）；

ZAP1100：1MΩ高精款，頻率≤1GHz，電壓≤20V，輸入電容≤1.2pF。

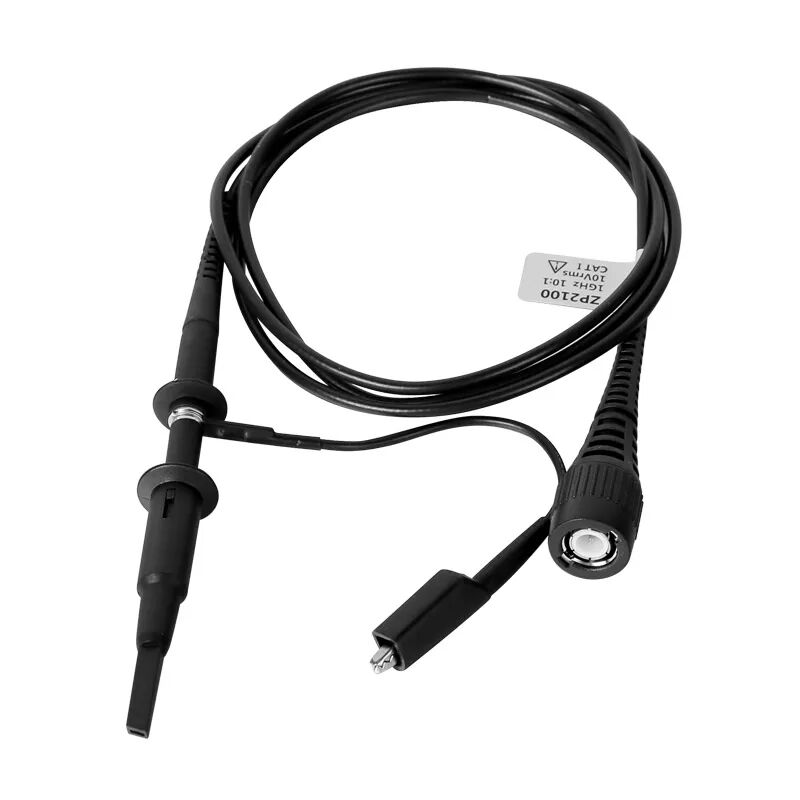

ZP2100無源探頭

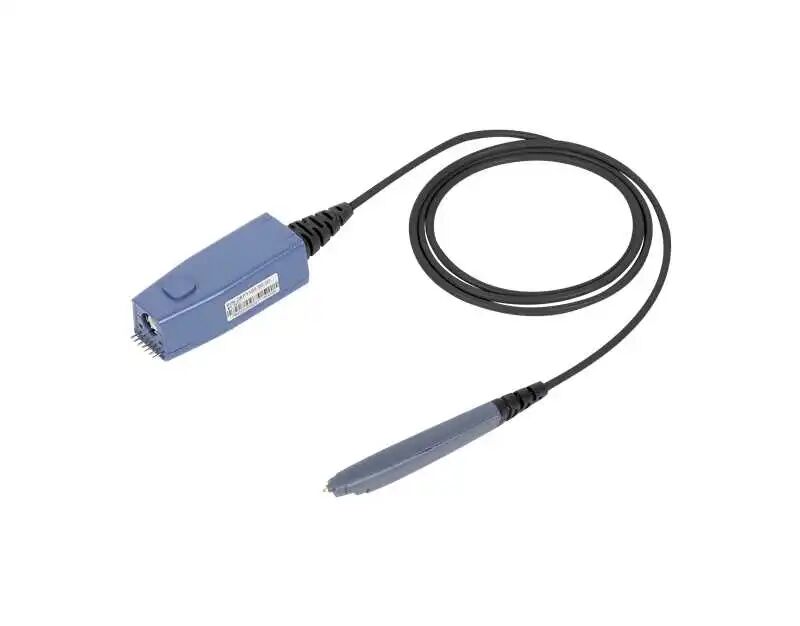

ZAP1100有源探頭

3、差分探頭：高壓與浮地測量專用

適用場景：電源測試、新能源逆變器、CAN/LIN總線。

核心特點：支持浮地測量，不怕高壓，安全等級高。

代表型號：

ZDP5020（低壓差分）：差分電壓≤20V，適配車載總線（CAN/LIN）、低壓差分信號；

ZP1500D/ZP2800D（高壓差分）：差分電壓≤1500V/2800V，適配變頻器、高壓電源；

ZOP5035（光隔離）：隔離電壓60kV，電壓≤2500Vpk，適配新能源逆變器、第三代半導體（SiC/GaN）功率器件測試。

4、電流探頭：非接觸式測量，夾上即測適用場景：測量導線電流（電機、開關電源效率測試）。核心特點：基于霍爾效應與互感器原理，無需斷開電路，只需將鉗口夾住導線。

代表型號：

ZCP30：針對mA級到30A的中小電流，適合板級電源紋波與傳感器電流測試；

ZCP5000系列：覆蓋150A/300A/500A大電流量程，適配大功率電機驅動、新能源車測試。

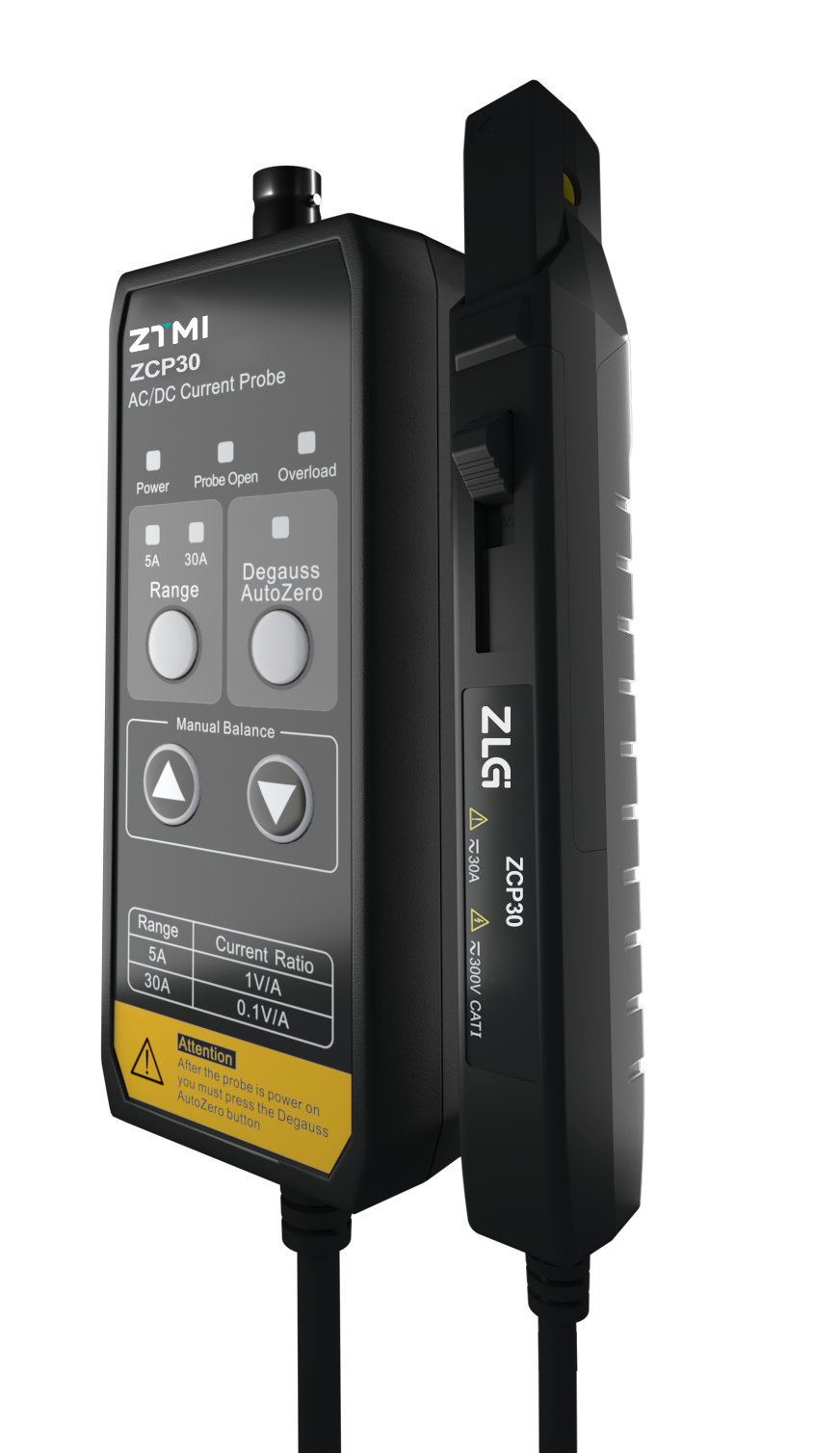

ZCP30電流探頭

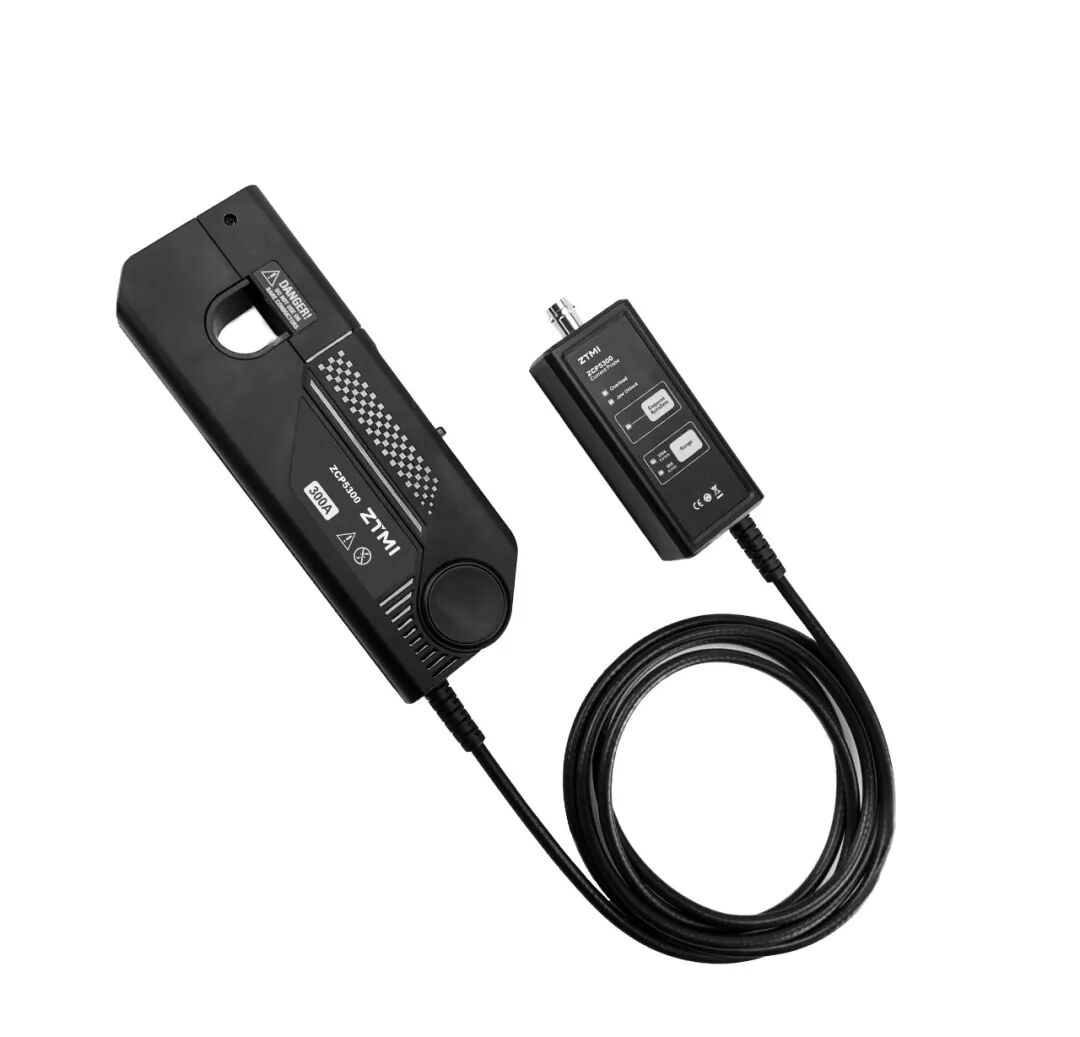

ZCP5000電流探頭

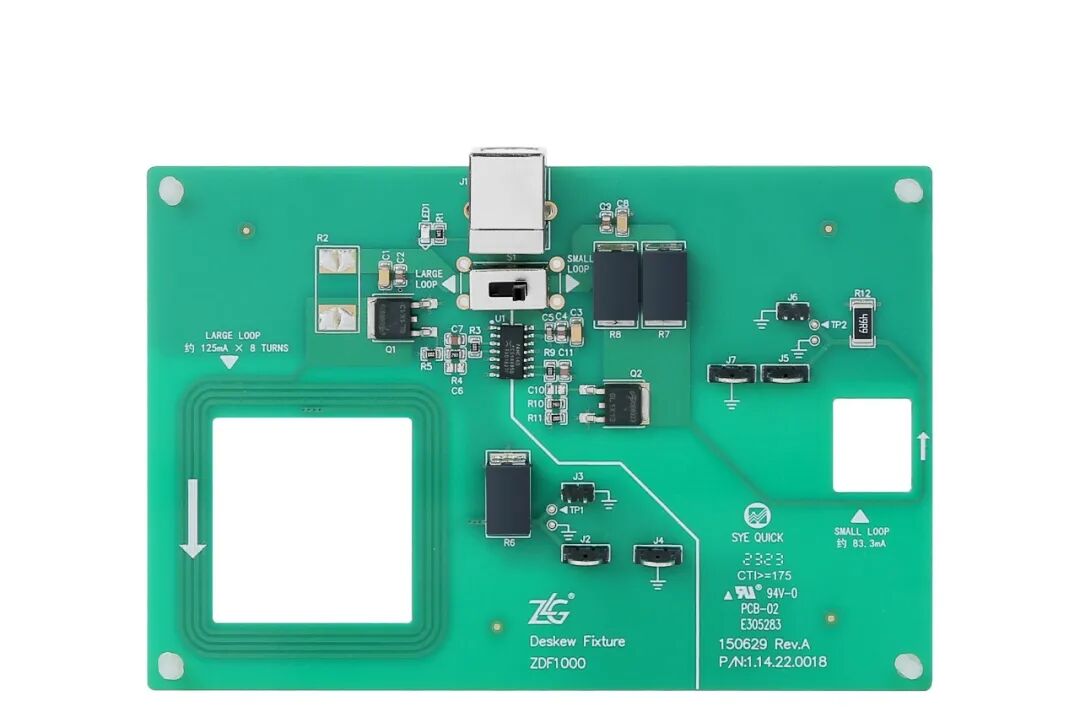

5、輔助與校正單元ZDF1000（校正夾具）：用于電壓探頭與電流探頭之間的時間偏差（Deskew）校正，提升測量精度。ZDF1000偏移夾具

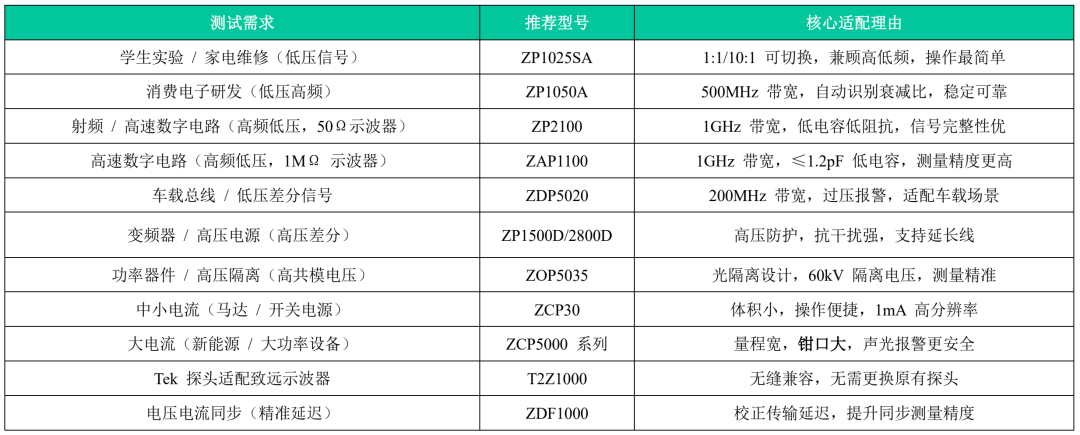

標準化選型三步法

第一步：看物理對象（測什么？）

測電壓：根據電壓高低選擇無源（低壓）、差分（高壓/浮地）或有源（微小高頻）；

測電流：根據電流大小選擇ZCP30（<30A）或ZCP5000（>30A）；

需電壓電流同步測量：加ZDF1000校正夾具。

第二步：對關鍵參數（夠不夠用？）

電壓/電流范圍：探頭量程必須覆蓋被測信號的最大峰值，并預留余量。

量程：電壓≤300V選無源/有源探頭，>300V選差分/光隔離探頭；電流≤30A選ZCP30，>30A選ZCP5000系列；

頻率：≤6MHz選ZP1025SA（×1檔），≤250MHz選ZP1025SA（×10檔），≤500MHz選ZP1050/ZP1050A，≤1GHz選ZP2100（50Ω示波器）/ZAP1100（1MΩ示波器）；

特殊要求：浮地測量選差分/ 光隔離探頭，強干擾環境選帶抗干擾設計的探頭（如光隔離探頭ZOP5035），高頻精準測量選有源單端探頭（ZAP1100）。

第三步：查環境匹配（穩不穩定？）

便攜需求：選無源探頭（無需供電）；

安全要求高：選CAT II/CAT III級探頭（如ZP1500D/ZP2800D）；

實驗室固定使用：可選擇帶配件豐富的型號（如ZDP5020/ZOP5035）或有源精準型號（ZAP1100）；

示波器輸入阻抗：50Ω選ZP2100或ZAP1100。

探頭使用常見坑Q&A

測量結果不準？

無源探頭未進行低頻補償，或示波器輸入阻抗未匹配（電流探頭需1MΩ，ZP2100需50Ω），按要求補償或調整阻抗即可；有源探頭需完成預熱，確保衰減比設置正確。

探頭報警怎么處理？

大概率是過壓/過流，立即斷開被測電路電源，檢查量程是否匹配，切換更大量程后再測量。

能不能帶電接線？

絕對不能！無論電壓高低，都需先斷開被測設備電源，再接線/拆線，避免觸電或損壞探頭。

調零失敗怎么辦？

檢查探頭鉗口是否閉合鎖緊（電流探頭），或輸入端是否短接（差分探頭），有源探頭需確認供電正常，排除干擾后重新調零。

結 語

探頭選對路，測量才靠譜。無論是通用的無源探頭，還是應對高壓、高頻的專用型號，只有嚴格根據測試場景進行匹配，才能確保波形真實、操作安全。希望本文的分類解析與選型技巧，能幫大家在日常調試中快速避坑，高效完成每一次測試任務。
