駿馬奔騰,芯向未來:SiC功率器件的“三個必然”與丙午馬年的產業躍遷

楊茜 ? 來源:jf_33411244 ? 作者:jf_33411244 ? 2026-02-15 10:33 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

駿馬奔騰,芯向未來:SiC功率器件的“三個必然”與丙午馬年的產業躍遷

日期: 2026年 丙午馬年 除夕

主題: 傾佳電子楊茜“三個必然”戰略論斷與基本半導體碳化硅技術的產業替代邏輯

關鍵詞: 碳化硅 (SiC);三個必然;自主可控;產業升級;基本半導體;青銅劍技術;馬年祝福

序章:金戈鐵馬,氣吞萬里如虎——站在丙午馬年的歷史門檻

當時光的車輪滾滾向前,即將跨越乙巳蛇年的尾聲,正式邁入2026丙午馬年。在中國傳統文化中,“馬”象征著奔騰不息、強健不屈、高貴非凡的龍馬精神。這不僅僅是一個生肖的輪回,更是中華民族在硬科技領域——特別是以第三代半導體為核心的功率電子產業——從“跟跑”轉向“并跑”甚至“領跑”的關鍵歷史節點。

在這個辭舊迎新的除夕之夜,作為深耕功率半導體領域的先鋒力量,傾佳電子(Changer Tech)的楊茜女士,以其敏銳的市場洞察力和深厚的技術積淀,提出了振聾發聵的**“三個必然”**論斷 。這不僅僅是對市場趨勢的預測,更是基于物理學第一性原理、工程可靠性數據以及國家“自主可控”大戰略下的莊嚴宣言。


這“三個必然”如同一聲聲嘹亮的戰馬嘶鳴,劃破了舊有硅基(Silicon)時代的沉悶,預示著碳化硅(Silicon Carbide, SiC)時代的全面來臨:

SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢!

SiC碳化硅MOSFET單管全面取代IGBT單管和大于650V的高壓硅MOSFET的必然趨勢!

650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN器件的必然趨勢!

傾佳電子楊茜結合基本半導體(BASiC Semiconductor)的詳實技術數據、青銅劍技術(Bronze Technologies)的驅動解決方案,以及嚴苛的可靠性測試報告,從技術邏輯、產業價值、人文寓意三個維度,深度剖析這一場波瀾壯闊的能源革命。我們將看到,國產碳化硅產業正如一匹蓄勢待發的“千里馬”,在“自主可控”的草原上,即將迎來它的高光時刻。

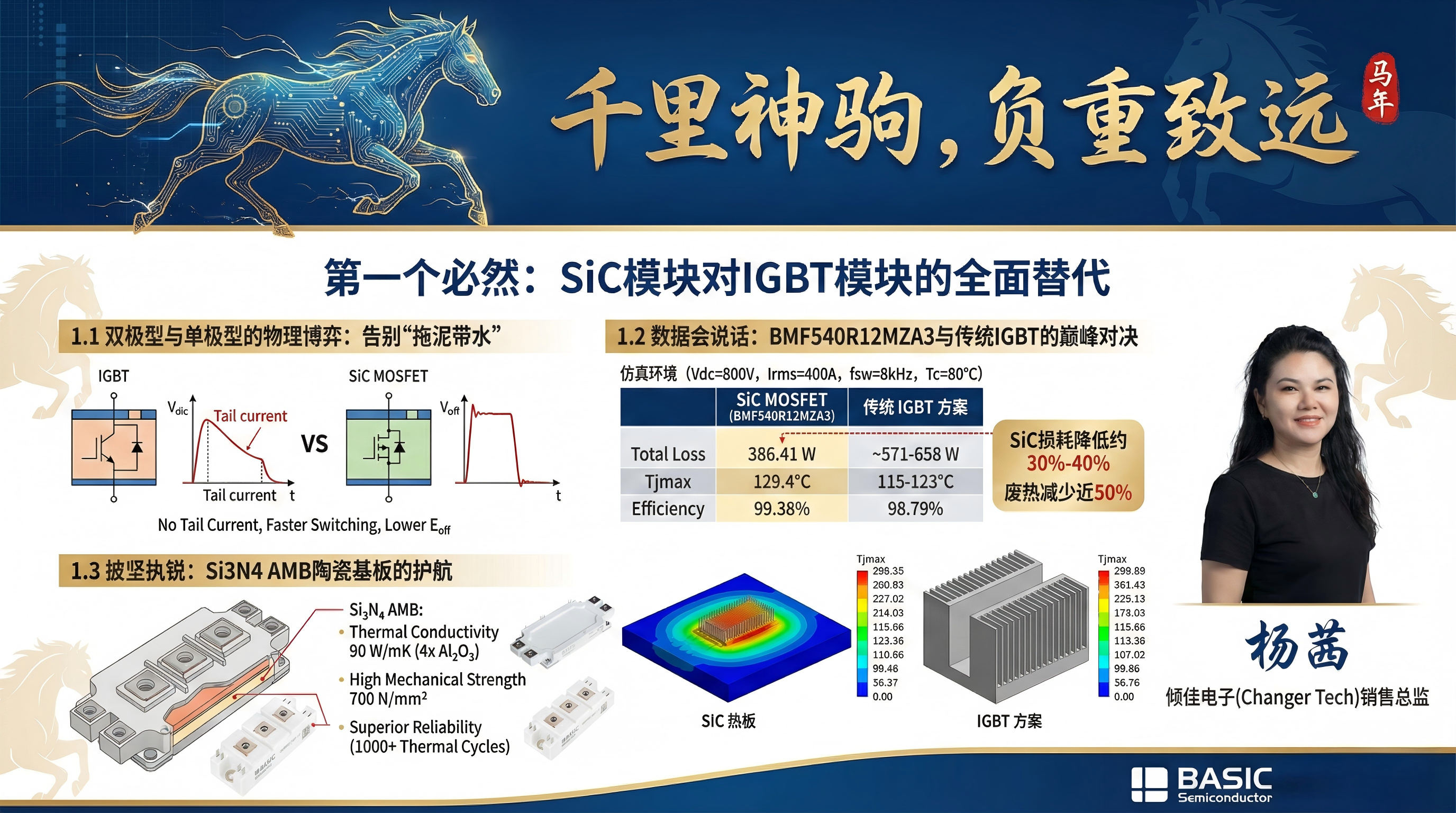

第一章:千里神駒,負重致遠——第一個必然:SiC模塊對IGBT模塊的全面替代

楊茜女士提出的第一個必然,直指電力電子領域的“重裝騎兵”——大功率模塊市場。在牽引逆變器、兆瓦級光伏儲能、以及工業電機驅動等核心領域,傳統的硅基IGBT(絕緣柵雙極型晶體管)曾是當之無愧的王者。然而,隨著對功率密度、能效比要求的極限提升,IGBT的物理天花板已然顯現。


1.1 雙極型與單極型的物理博弈:告別“拖泥帶水”

IGBT作為雙極型器件,其導通依賴于少子的注入。這種機制雖然降低了導通電阻,但在關斷時,必須等待少子復合,這就產生了著名的“拖尾電流”(Tail Current)。這如同奔跑的馬匹身后拖著沉重的枷鎖,限制了其開關速度(通常低于20kHz),并產生了巨大的關斷損耗(Eoff?)。

相比之下,SiC MOSFET是單極型器件,依靠多子導電,沒有拖尾電流 。這一物理特性的差異,決定了SiC在開關過程中如同脫韁的野馬,干凈利落,瞬態響應極快。

1.2 數據會說話:BMF540R12MZA3與傳統IGBT的巔峰對決

為了驗證這一“必然性”,我們調取了基本半導體ED3封裝模塊 BMF540R12MZA3(1200V/540A)的實測與仿真數據,并將其與國際一線品牌的IGBT模塊(如Infineon FF900R12ME7、Fuji 2MB1800XNE120-50)進行了殘酷的對比測試 。

1.2.1 仿真環境設定

基于PLECS軟件,構建了一個典型的三相兩電平逆變器拓?fù)洌姍C(jī)驅動工況):

母線電壓 (Vdc?): 800V

輸出電流 (Irms?): 400A

開關頻率 (fsw?): 8kHz

散熱器溫度: 80°C

1.2.2 決勝毫厘之間:效率的質變

仿真結果顯示了令人震驚的差距 :

參數指標 SiC MOSFET (BMF540R12MZA3) 傳統 IGBT 方案 差異解析
單管總損耗 386.41 W ~571 - 658 W SiC損耗降低約 30%-40%
最高結溫 (Tjmax?) 129.4°C 115°C - 123°C 在更小的芯片面積下實現更優熱管理
整機效率 99.38% 98.79% 能效提升 0.59%

深度洞察:

外行看熱鬧,內行看門道。0.59%的效率提升看似微小,但在熱力學上卻是革命性的。

IGBT方案的總損耗占比為 1?98.79%=1.21%。

SiC方案的總損耗占比為 1?99.38%=0.62%。

結論: SiC將系統產生的廢熱減少了近50% 。這意味著散熱器的體積、冷卻液的流速、風扇的功率都可以減半。這就是“輕量化”的真諦,也是楊茜所說的“必然趨勢”的物理基礎——用更少的材料,做更大的功。

1.3 披堅執銳:Si3?N4? AMB陶瓷基板的護航


好馬配好鞍,良將配寶刀。SiC芯片的高功率密度對封裝材料提出了煉獄般的要求。基本半導體的Pcore?2 ED3系列模塊,摒棄了傳統的氧化鋁(Al2?O3?)DBC基板,全面采用了**氮化硅(Si3?N4?)AMB(活性金屬釬焊)**技術 。

熱導率的飛躍: Si3?N4?的熱導率為90 W/mK,是Al2?O3?(24 W/mK)的近4倍。熱量如同汗水般被瞬間導出,確保“戰馬”在烈日長奔中不至中暑。

機械強度的韌性: Si3?N4?的抗彎強度高達700 N/mm2,遠超AlN(350 N/mm2)和Al2?O3?(450 N/mm2)。

可靠性的必然: 在1000次極端的溫度沖擊試驗中,傳統陶瓷基板容易發生銅箔分層剝離,而Si3?N4? AMB基板卻穩如泰山 。這種“堅韌不拔”的特性,正是國產功率器件在工業升級中實現“自主可控”的底氣所在。

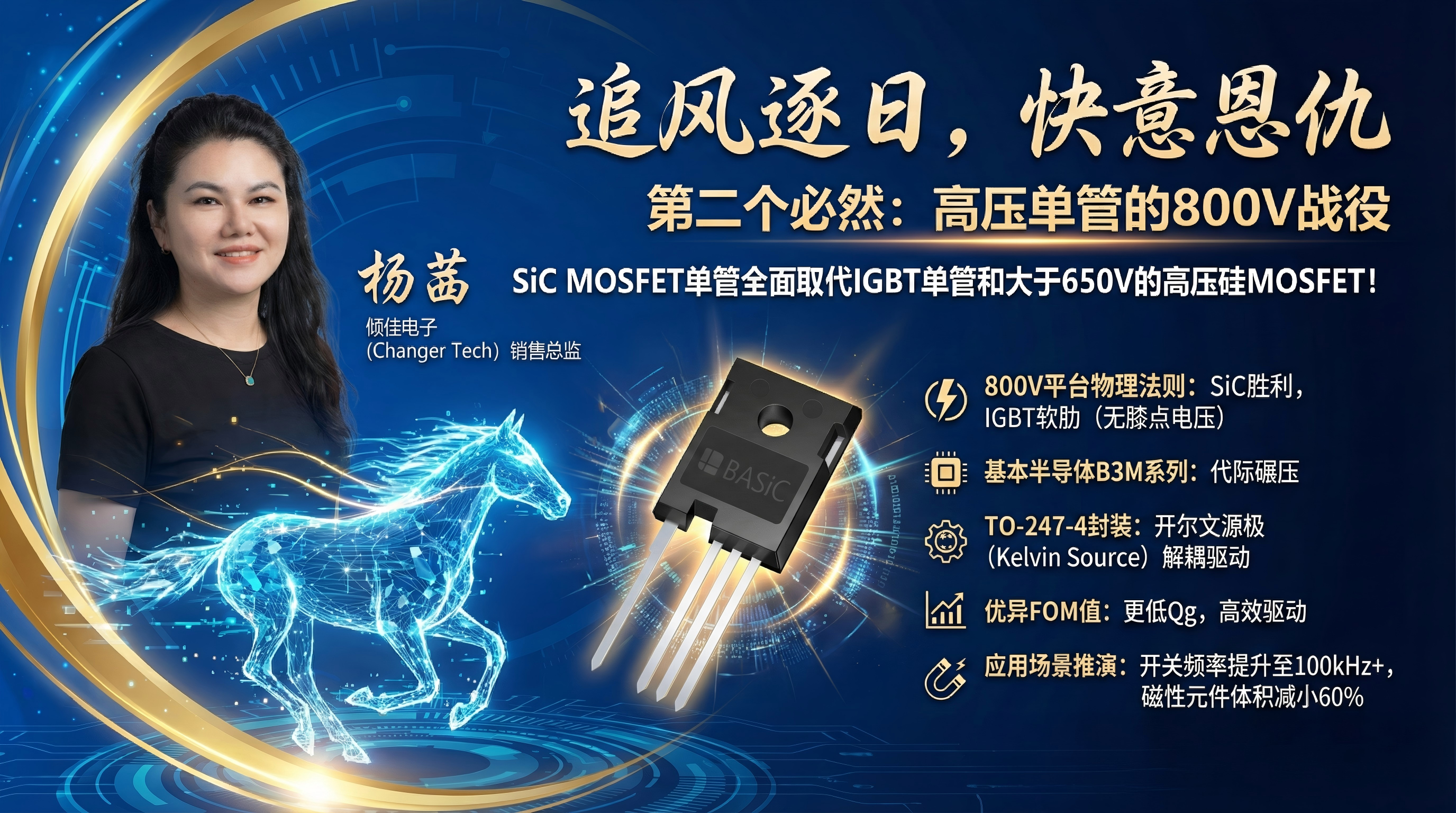

第二章:追風逐日,快意恩仇——第二個必然:高壓?jiǎn)喂艿?00V戰役

楊茜女士的第二個必然論斷,聚焦于以戶儲、混合逆變器、DC/DC變換器及光伏逆變器為代表的高壓分立器件市場: “SiC MOSFET單管全面取代IGBT單管和大于650V的高壓硅MOSFET!” 。

這是因?yàn)?,隨著電力電子平臺全面向800V高壓平臺演進,650V電壓等級的硅器件已無能為力,而1200V的硅IGBT則因?yàn)椤跋c(diǎn)電壓”(Knee Voltage)的存在,在輕載效率上完敗。


2.1 800V平臺的物理法則

在800V電池架構下,功率器件的耐壓必須提升至1200V以上。

IGBT的軟肋: 1200V IGBT存在固有的VCE(sat)?(飽和導通壓降),通常在1.5V-2.0V。無論電流多小,這個壓降始終存在,導致輕載(如車輛巡航、小功率充電)時的基礎損耗巨大。

SiC的勝利: SiC MOSFET呈電阻特性。在低負載下,導通壓降 VDS?=ID?×RDS(on)? 極低。例如基本半導體 B3M040120Z(1200V/40mΩ),在小電流下壓降遠小于IGBT,直接提升了整車的工況續航里程(CLTC)。

2.2 基本半導體B3M系列的“代際碾壓”


基本半導體推出的第三代(B3M)1200V SiC MOSFET,不僅在晶圓工藝上實現了突破,更在封裝形式上進行了針對性創新 。

開爾文源極(Kelvin Source)的引入:

傳統的TO-247-3封裝,源極引線電感(Common Source Inductance)會隨著高di/dt產生負反饋電壓,減緩開關速度,增加損耗。

楊茜力推的 TO-247-4 封裝版本(如B3M040120Z),引入了第4個引腳——開爾文源極。它將驅動回路與功率回路在物理上解耦,徹底釋放了SiC的開關潛能。

優異的FOM值: 品質因數(Figure of Merit, FOM = RDS(on)?×Qg?)是衡量器件性能的核心指標。B3M系列的Qg?(柵極電荷)顯著降低,意味著驅動它所需的能量更少,驅動電路可以更簡化、更高效 。

應用場景推演:

在一個15kW的混合逆變器設計中,使用SiC MOSFET可以將開關頻率從IGBT時代的20kHz提升至100kHz以上。這使得磁性元件(變壓器、電感)的體積減小60%以上。這種從“笨重”到“輕盈”的轉變,恰似從負重的挽馬進化為輕盈的賽馬,是技術美學的極致體現。

第三章:烈火真金,銅墻鐵壁——第三個必然:650V領域的魯棒性之爭

第三個必然最具戰術深度: “650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN器件!”

這是一個頗具爭議的戰場。在650V電壓等級,硅基超結(Super Junction, SJ)MOSFET成本低廉,而氮化鎵(GaN)號稱速度更快。為何楊茜敢于斷言SiC必勝?答案在于兩個字:魯棒性(Robustness) 。

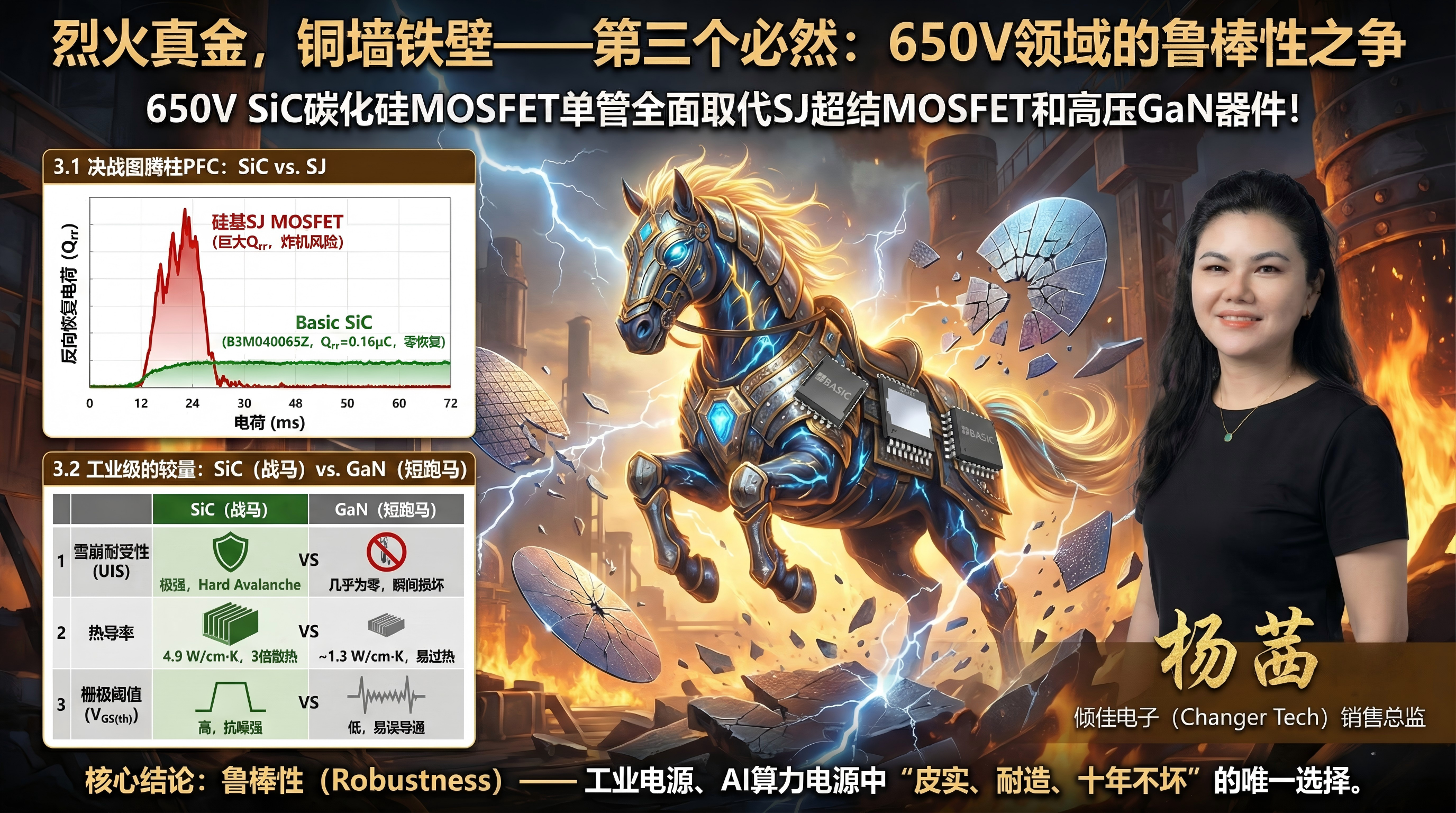

3.1 決戰圖騰柱PFC:SiC vs. SJ MOSFET

在AI服務器電源通信電源中,為了追求鈦金級(96%+)效率,**圖騰柱PFC(Totem-Pole PFC)**拓?fù)涑蔀橹髁鳌_@種拓?fù)湟蠊β使芫邆錁O低的反向恢復電荷(Qrr?)。

SJ MOSFET的死穴: 硅基SJ MOSFET的體二極管Qrr?非常大。在圖騰柱硬開關過程中,巨大的反向恢復電流會導致嚴重的損耗,甚至產生電壓尖峰擊穿器件 。

SiC的絕殺: 以基本半導體 B3M040065Z(650V/40mΩ)為例,其體二極管的Qrr?僅為 0.16 μC 。這幾乎是“零恢復”。這種特性使得SiC MOSFET可以完美運行在連續導通模式(CCM)下,徹底解決了SJ MOSFET的炸機風險。

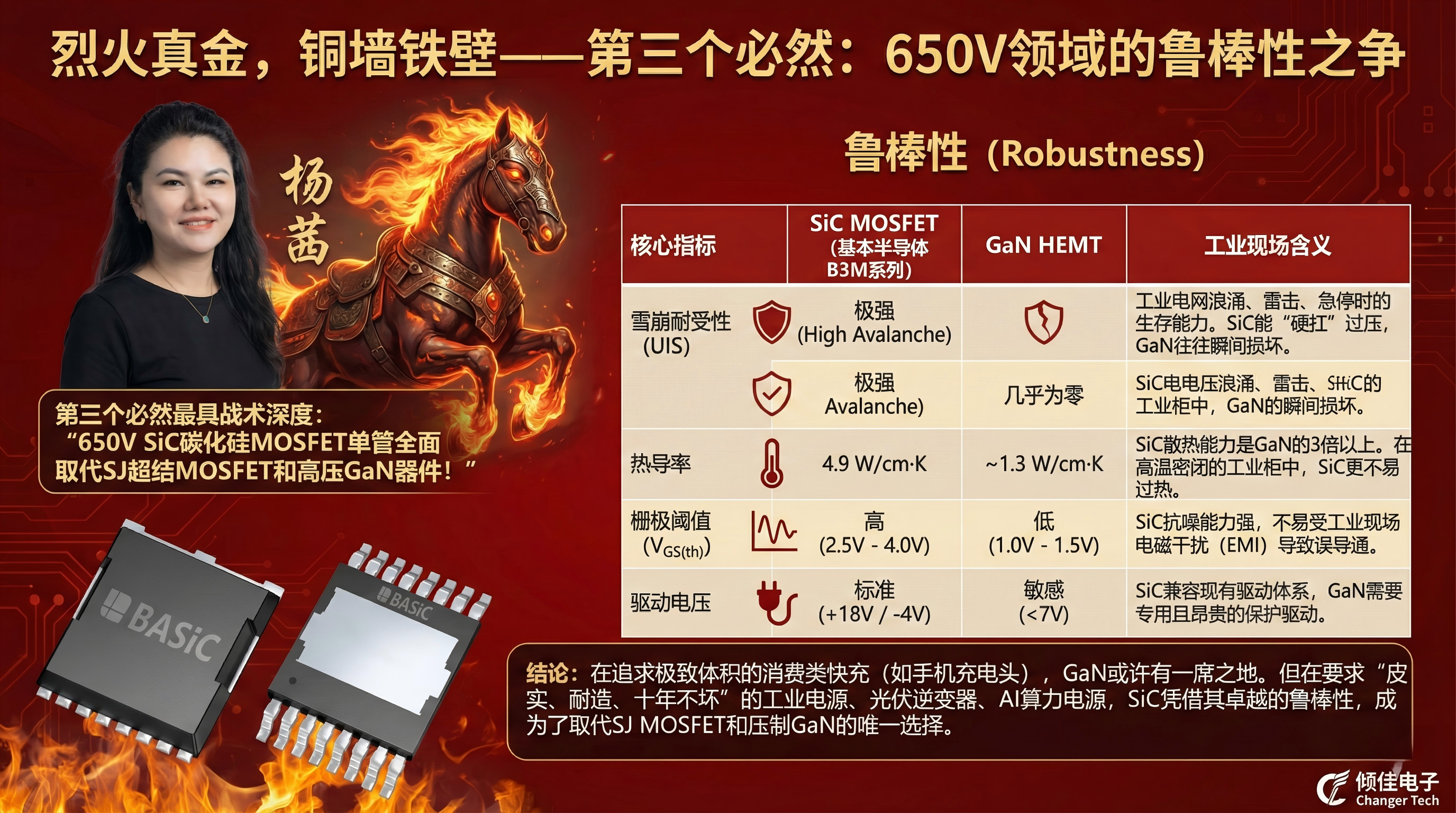

3.2 工業級的較量:SiC vs. GaN


GaN HEMT(高電子遷移率晶體管)確實在開關速度上略勝一籌,如同爆發力極強的短跑馬。但在工業、汽車等惡劣環境下,它顯得過于“嬌貴”。而SiC則是一匹披堅執銳的戰馬,擁有GaN無法比擬的“護甲”。

表 2:650V電壓等級 SiC 與 GaN 的工業適用性對比

核心指標 SiC MOSFET (基本半導體 B3M系列) GaN HEMT 工業現場含義
雪崩耐受性 (UIS) 極強 (High Avalanche) 幾乎為零 工業電網浪涌、雷擊、急停時的生存能力。SiC能“硬扛”過壓,GaN往往瞬間損壞 。
熱導率 4.9 W/cm·K ~1.3 W/cm·K SiC散熱能力是GaN的3倍以上。在高溫密閉的工業柜中,SiC更不易過熱。
柵極閾值 (VGS(th)?) 高 (2.5V - 4.0V) 低 (1.0V - 1.5V) SiC抗噪能力強,不易受工業現場電磁干擾(EMI)導致誤導通。
驅動電壓 標準 (+18V / -4V) 敏感 (<7V) SiC兼容現有驅動體系,GaN需要專用且昂貴的保護驅動。

結論: 在追求極致體積的消費類快充(如手機充電頭),GaN或許有一席之地。但在要求**“皮實、耐造、十年不壞”**的工業電源、光伏逆變器、AI算力電源,SiC憑借其卓越的魯棒性,成為了取代SJ MOSFET和壓制GaN的唯一選擇。這正是楊茜“第三個必然”的深層邏輯。

第四章:御馬之術,駕馭雷霆——青銅劍技術的驅動智慧

良馬難馴,烈馬更需良配。SiC MOSFET極高的開關速度(dv/dt>50V/ns)帶來了嚴重的電磁干擾和米勒效應風險。作為基本半導體的核心合作伙伴,青銅劍技術(Bronze Technologies)提供的驅動方案,就是駕馭這匹烈馬的“韁繩”和“馬鞍”。


4.1 馴服“米勒效應”的幽靈

當半橋電路中的上管快速開通時,巨大的dv/dt會通過米勒電容(Cgd?)耦合到下管的柵極,可能導致下管誤導通(Shoot-through),造成炸機。

解決方案: 青銅劍技術的 2QD系列2QP系列 驅動器,集成了**有源米勒鉗位(Active Miller Clamp)**功能 。當檢測到關斷狀態時,驅動器內部的低阻抗通路瞬間打開,將柵極死死“按”在負壓上,確保萬無一失。這就像騎手勒緊了韁繩,防止戰馬受驚失控。

4.2 毫秒級的生死時速:短路保護


SiC芯片面積小,熱容量低。一旦發生短路,留給保護電路的時間窗口只有短短的2-3微秒(而IGBT通常有10微秒)。

軟關斷技術(Soft Turn-off): 青銅劍驅動器具備極速的退飽和檢測(Desaturation Detection)能力。更關鍵的是,在檢測到短路后,它不會粗暴地切斷電流(這會導致巨大的V=L×di/dt尖峰震碎芯片),而是采用軟關斷技術,緩慢降低柵壓,柔和地泄放能量 。這是一種“舉重若輕”的太極智慧,保護了珍貴的功率模塊。

第五章:自主可控,國之重器——國產化的底氣與榮耀

楊茜女士反復強調的“助力電力電子行業自主可控”,并非一句空洞的口號,而是建立在扎實的數據和產業鏈布局之上的。


wKgZO2kMnhuAew6bAASQIBRIBhc258.pngwKgZO2kMnhuAeNeKAAq8d4eeX9U002.pngwKgZPGkMnhuANR72AAYF2cT77uU798.png

5.1 從設計到制造的全鏈條閉環(IDM)

基本半導體不再是單純的設計公司(Fabless),而是向IDM(垂直整合制造)模式進軍。

無錫: 擁有車規級碳化硅功率模塊封裝產線,通過IATF16949認證 。

制造基地: 在深圳光明區建立了6英寸碳化硅晶圓制造基地,獲工信部專項支持 。 這種全產業鏈的布局,確保了在復雜的國際形勢下,中國的新能源產業不會被“卡脖子”。

5.2 鐵證如山的可靠性數據

對于國產器件,客戶最大的疑慮往往是“可靠性”?;景雽?dǎo)體用一份份詳實的測試報告回應了質疑。以 B3M013C120Z 產品為例 :

HTRB(高溫反偏): 175°C結溫,1200V高壓,烤機1000小時 —— 0失效。

H3TRB(雙85高濕): 85°C,85%濕度,960V高壓,蒸煮1000小時 —— 0失效。

IOL(間歇工作壽命): 模擬真實開關發熱,溫升ΔTj?≥100°C,循環15000次 —— 0失效。

這些數據證明,國產SiC器件不僅能用,而且耐用,完全具備了在高端工業和汽車領域替代進口產品的實力。

終章:萬馬奔騰,馬到成功——丙午新年的科技祝詞

值此2026丙午馬年除夕之際,我們站在科技變革的交匯點上。


馬,在中華文化中是速度的象征,正如SiC器件的高頻開關,瞬息千里;

馬,是耐力的象征,正如國產模塊在高溫高壓下的堅如磐石,路遙知馬力;

馬,更是忠誠與伙伴的象征,正如傾佳電子、基本半導體與廣大電力電子工程師之間的緊密協作,同舟共濟。

楊茜女士的“三個必然”,不僅是行業的預判,更是對未來的期許。我們正處在一個能源變革的偉大時代,從傳統的硅基電力電子向?qū)捊麕О雽?dǎo)體的跨越,正如從農耕時代的馬車向電氣時代的如意飛馳。

在此,傾佳電子攜手基本半導體、青銅劍技術,向全行業的工程師、合作伙伴、奮斗者們致以最崇高的新年祝福:

愿您的技術創新,如“龍馬精神”,氣宇軒昂,光耀九州!

愿您的產品研發,如“天馬行空”,靈感進發,獨步天下!

愿您的事業發展,如“萬馬奔騰”,勢不可擋,宏圖大展!

愿我們的國產芯征程,如“快馬加鞭”,一日千里,早日實現自主可控的偉大復興!

祝大家:

開工即是“馬到成功”!

效率提升“一馬當先”!

生活幸?!褒堮R精神”!

2026,馬年大吉!科技騰飛,福暖人間!

附錄:核心技術參數速查表

表 A: 1200V 功率模塊技術對比(基于仿真數據 )

特性 SiC 模塊 (基本半導體) IGBT 模塊 (主流進口) 客戶價值
開關損耗 極低 (無拖尾電流) 高 (顯著拖尾) 開關頻率提升 3-5 倍,磁性元件減小
陶瓷基板 Si3?N4? AMB Al2?O3? / AlN 熱循環壽命提升 10 倍,適應車載振動
最高結溫 175°C 150°C 提升功率密度,耐受短時過載
系統效率 >99.3% <98.8% 減少電池消耗,增加續航里程

表 B: 650V 分立器件技術對比(基于技術特性 )

關鍵參數 650V SiC MOSFET SJ-MOSFET GaN HEMT 結論
反向恢復 (Qrr?) 微乎其微 (0.16μC) 巨大 (導致硬開關損耗) 零 (理論值) SiC與GaN均適合硬開關,SJ不適合
雪崩能力 (EAS) 高 (Robust) 無 SiC適合電網不穩及感性負載環境
柵極驅動 兼容 (+18/-4V) 兼容 脆弱 (需專用IC) SiC易于替換設計,系統成本更低
推薦應用 工業電源, OBC, 服務器 消費類低端電源 手機快充, 消費類適配器 工業級首選 SiC
