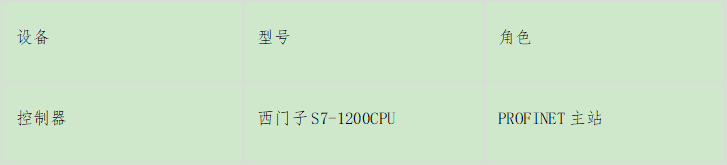

2.接線說明

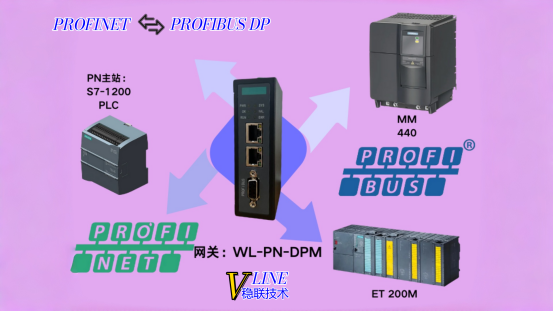

PROFINET側：S7-1200的X1接口通過標準以太網線連接至WL-PN-DPM的PN端口。

PROFIBUS側：

使用屏蔽雙絞線（A/B線）連接網關DP接口與各從站。

總線兩端（網關和最后一個從站）啟用120Ω終端電阻。

所有設備共地，避免電位差干擾。

四、軟件組態（TIAPortalV21）

步驟1：安裝GSD文件

在TIAPortal中：?
選項→安裝通用站描述文件（GSD）→導入該文件。

步驟2：添加網關設備

在“網絡視圖”中，從“其他現場設備→PROFIBUS”中找到PN-DPM。

拖入網絡，分配IP地址。

步驟3：配置DP主站參數

雙擊PROFINET轉PROFIBUS-DP主站網關設備，進入“DPMaster”配置界面：波特率：1.5Mbps，從站數量：2，從站地址：3（ET200M）、5（MM440）

輸入/輸出數據長度：根據從站需求配置

步驟4：編譯并下載

編譯無錯誤后，將組態下載至S7-1200。

PROFINET轉PROFIBUS-DP主站網關上電后，PN指示燈綠燈常亮，DP指示燈閃爍表示總線激活。

五、功能測試

測試：變頻器控制

通過S7-1200向MM440發送控制字和設定頻率。

MM440啟動、調速、停止響應正常。

讀取狀態字和實際頻率，數據實時準確。

六、測試結論

穩聯技術WL-PN-DPM網關成功實現以下功能：

作為PROFINETIO設備被S7-1200識別；作為PROFIBUS-DP主站穩定輪詢多個從站；支持標準DP從站即插即用；數據刷新周期，滿足實時控制需求；提供完善的診斷信息，便于運維。

適用場景：

新建PN系統集成老舊DP設備，替代老式通訊卡方案
