1、引言

風力發電機葉片作為風能捕獲核心部件，長期暴露于戶外復雜環境，易受風沙沖刷、雷電沖擊、交變載荷影響，產生表面磨損、邊緣剝蝕及不同程度裂紋，直接影響發電效率與運行安全。葉片表面磨損深度測量精度需控制在±0.1mm內，微小裂紋寬度誤差≤±0.05mm，傳統檢測依賴人工攀爬目視或無人機航拍，存在檢測范圍有限、缺陷量化不足、安全風險高等問題。激光三維掃描儀憑借非接觸式、大范圍、高精度優勢，實現葉片磨損與裂紋的數字化逆向檢測，為葉片運維、修復加固提供精準數據支撐。

相較于傳統檢測手段，激光三維掃描可完整捕獲葉片復雜曲面與缺陷特征，不僅能精準量化磨損面積、深度及裂紋長度、寬度，還能還原缺陷空間形態與分布規律，適配葉片超大尺寸、弧形曲面、中空結構等特性。其無需接觸葉片表面，可在地面或低空完成掃描，避免高空作業風險，同時生成高密度三維點云模型，解決傳統檢測“定性模糊、定量缺失”的痛點，大幅提升葉片缺陷檢測的準確性與運維決策的科學性。

2、激光三維掃描技術原理與設備適配性

激光三維掃描儀基于三角測距法核心原理，通過工業級低功率激光器發射激光線陣，投射至葉片表面，多組高精度相機同步捕獲激光落點坐標，結合空間幾何算法快速重構葉片三維形態，生成包含缺陷細節的高密度點云模型。針對葉片檢測場景，便攜式激光掃描儀標稱精度可達±0.015mm，掃描范圍覆蓋1-50m，單支葉片完整掃描耗時僅40-60分鐘，較傳統人工檢測效率提升8倍以上，具備抗強光、抗風沙干擾特性，可適配戶外復雜天氣條件下的檢測需求。

適配葉片磨損與裂紋檢測需求，設備具備專屬優勢：采用抗葉片涂層反射技術，可應對玻璃纖維、碳纖維葉片表面的反射干擾，無需表面預處理即可精準掃描；搭載遠距離掃描與動態防抖功能，可過濾微風導致的葉片輕微晃動干擾，精準捕獲葉片邊緣磨損、葉面微小裂紋等細節，曲面擬合誤差≤±0.008mm；支持地面架站與無人機搭載雙模式，能靈活覆蓋葉片根部、葉尖等難達區域，實現葉片全表面無死角掃描。

3、缺陷掃描測量逆向流程

3.1 前期準備與設備校準

掃描前完成風機停機鎖定，清理葉片表面浮塵、油污與附著物，避免遮擋磨損、裂紋區域。根據葉片尺寸規劃掃描架站位置，確保掃描范圍完整覆蓋葉片全表面。利用工業級標準缺陷校準件校準設備，對比基準磨損深度、裂紋尺寸參數，確保實際掃描誤差≤±0.018mm，預設掃描參數，針對葉片邊緣、迎風面等易損區域優化掃描密度。

3.2 數據采集與拼接優化

采用“分區掃描+缺陷加密”策略，按葉片根部、葉身、葉尖分段掃描，相鄰區域重疊率不低于75%，葉片邊緣50mm范圍、疑似裂紋區域重疊率提升至85%，確保無檢測盲區。動態調整參數：微小裂紋、局部磨損等細節區域分辨率設為0.006mm，大面積完整葉面區域保持0.015mm分辨率，平衡檢測精度與效率。通過葉片結構特征與定位標記雙重拼接，經ICP算法優化，拼接誤差控制在±0.02mm內，完整還原葉片三維形態與缺陷分布。

3.3 數據處理與模型重建

借助工業逆向?qū)Ｓ密浖A(yù)處理點云數據，去除表面雜質、環境干擾導致的噪點（誤差＞±0.018mm），對裂紋縫隙、磨損凹陷等盲區進行插值填充，填充誤差≤±0.015mm。采用NURBS曲面重構技術建立三維模型，自動量化磨損面積、深度及裂紋長度、寬度等參數，結合葉片設計圖紙與運維記錄優化模型精度，確保缺陷評估誤差≤±0.02mm，經工程技術人員復核驗證，滿足葉片修復與安全評估標準。

4、應用優勢與場景價值

該技術實現風機葉片缺陷±0.02mm級精度逆向測量，適配多運維場景：陸上風電葉片檢測中，可精準評估磨損與裂紋程度，為局部修復或整體更換提供依據，避免葉片斷裂風險；海上風電葉片檢測中，能適配高濕度、強鹽霧環境，大幅降低人工檢測難度與安全風險；全生命周期運維中，可通過多周期掃描數據對比，追蹤缺陷發展規律，優化檢修周期與方案。同時，數字化模型可用于修復方案模擬與葉片性能分析，提升運維效率，推動風電產業向高精度、數字化、安全化轉型。

#新啟航#三維掃描測量

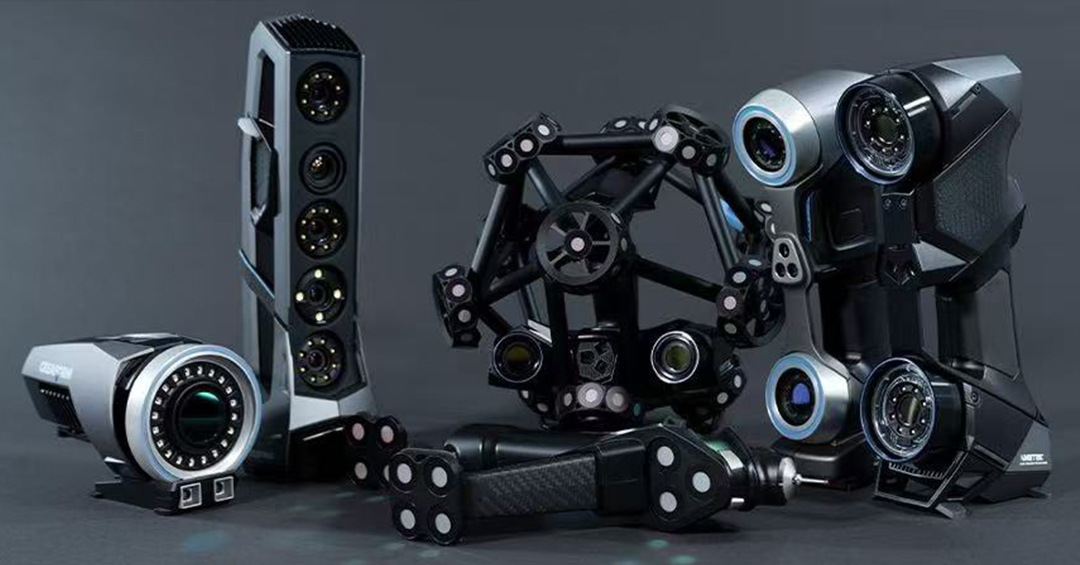

新啟航半導體三維掃描測量產品介紹
