探索OPT3001環境光傳感器：高精度與靈活性的完美結合

在當今的電子設備設計中，環境光傳感器扮演著至關重要的角色。無論是智能設備的屏幕亮度調節，還是智能家居系統的照明控制，都離不開這類傳感器的精準測量。今天，我們將深入探討德州儀器（TI）的OPT3001環境光傳感器，它以其卓越的性能和豐富的功能，為電子工程師帶來了更多的設計可能性。

文件下載：opt3001.pdf

產品特性：精準匹配人類視覺

光譜響應與人眼匹配

OPT3001的一大亮點在于其光譜響應與人類眼睛的明視覺響應緊密匹配，同時具備出色的紅外光（IR）抑制能力。這意味著它能夠準確地測量人眼所感知的可見光強度，而不受紅外光的干擾。在實際應用中，許多照明源都包含大量的紅外成分，而人眼對紅外光并不敏感。如果傳感器不能有效抑制紅外光，就會導致測量結果與人類實際感知的光照情況不符。OPT3001的高紅外抑制能力，使得它在各種光照環境下都能提供準確的測量結果，尤其適用于需要?jiǎng)?chuàng)造理想人類照明體驗的系統。

自動滿量程設置

該傳感器具備自動滿量程設置功能，這一特性大大簡化了軟件設計，確保了設備的正確配置。在傳統的光傳感器設計中，用戶需要手動預測并設置合適的量程，以適應不同的光照強度。而OPT3001能夠根據當前的光照條件自動選擇最佳的滿量程范圍，無需用戶進行復雜的編程和調整。這種自動量程設置功能不僅提高了測量的準確性，還減少了開發時間和工作量。

寬動態范圍與高精度

OPT3001擁有23位的有效動態范圍，能夠測量從0.01 lux到83 k lux的光照強度。同時，它在不同量程之間的匹配誤差小于0.2%（典型值），確保了在整個測量范圍內的高精度測量。這種寬動態范圍和高精度的特性，使得OPT3001適用于各種光照條件下的應用，無論是微弱的室內光線還是強烈的室外陽光。

低功耗與寬電源范圍

在功耗方面，OPT3001表現出色，典型工作電流僅為1.8 μA。這使得它非常適合用于電池供電的設備，能夠有效延長設備的電池壽命。此外，它的工作溫度范圍為 -40°C至 +85°C，電源電壓范圍為1.6 V至3.6 V，具有良好的環境適應性和電源兼容性。

靈活的中斷系統

OPT3001還配備了靈活的中斷系統，允許處理器在不需要實時監測傳感器數據時進入睡眠狀態，從而降低系統功耗。當光照強度超過或低于用戶設定的閾值時，傳感器會通過INT引腳向處理器發送中斷信號，提醒處理器進行相應的處理。這種中斷機制使得系統能夠更加高效地運行，同時減少了不必要的功耗。

小尺寸封裝

OPT3001采用了2.0 mm × 2.0 mm × 0.65 mm的小尺寸封裝，適合用于對空間要求較高的應用。這種緊湊的設計使得它能夠輕松集成到各種小型設備中，如平板電腦、筆記本電腦和可穿戴設備等。

應用領域：廣泛而多樣

顯示背光控制

在智能手機、平板電腦和筆記本電腦等設備中，OPT3001可以用于自動調節屏幕背光亮度。通過實時測量環境光強度，傳感器能夠根據不同的光照條件調整屏幕亮度，提供舒適的視覺體驗，同時降低設備的功耗。

照明控制系統

在智能家居和工業照明系統中，OPT3001可以用于實現智能照明控制。根據環境光強度自動調節燈光亮度，不僅可以提高能源效率，還可以營造出更加舒適的照明環境。

其他應用

此外，OPT3001還廣泛應用于恒溫器、家庭自動化電器、銷售點終端、戶外交通和路燈以及相機等領域。在這些應用中，它能夠準確測量環境光強度，為系統提供可靠的光照數據，從而實現更加智能和高效的控制。

技術細節：深入剖析

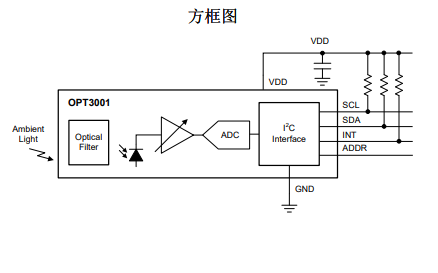

功能框圖

OPT3001的功能框圖展示了其主要組成部分，包括光學濾波器、ADC和I2C接口等。光學濾波器用于抑制紅外光，確保傳感器只測量可見光。ADC將光信號轉換為數字信號，通過I2C接口與處理器進行通信。這種結構使得傳感器能夠高效地完成光照測量和數據傳輸任務。

自動滿量程設置模式

在自動滿量程設置模式下，OPT3001首先進行10-ms的量程評估測量，然后根據測量結果確定合適的滿量程范圍。在后續的測量中，滿量程范圍會根據前一次的測量結果進行動態調整。如果測量值接近滿量程的低端，滿量程范圍會降低一到兩個設置；如果測量值接近滿量程的高端，滿量程范圍會增加一個設置。這種動態調整機制確保了傳感器在各種光照條件下都能提供準確的測量結果。

中斷報告機制

OPT3001的中斷報告機制包括兩種主要模式：鎖存窗口式比較模式和透明滯后式比較模式。在鎖存窗口式比較模式下，當輸入信號超過高限寄存器或低于低限寄存器時，會觸發中斷事件，并且中斷狀態會被鎖存，直到配置寄存器被讀取。在透明滯后式比較模式下，INT引腳和標志位會實時反映輸入光與高限和低限寄存器的比較結果，而不會被鎖存。此外，還可以通過設置低限寄存器的最高兩位為11b來啟用轉換完成模式，使得每次測量完成時INT引腳都會變?yōu)橛行顟B(tài)。

寄存器映射

OPT3001的內部寄存器包括結果寄存器、配置寄存器、低限寄存器、高限寄存器、制造商ID寄存器和設備ID寄存器。這些寄存器用于存儲傳感器的配置信息、測量結果和狀態信息。通過對這些寄存器的讀寫操作，用戶可以實現對傳感器的配置和控制。

應用與實現：設計要點

電氣接口

在電氣接口方面，OPT3001的I2C SDA和SCL引腳需要連接到應用處理器、微控制器或其他數字處理器的相應引腳。如果需要使用中斷功能，INT引腳需要連接到處理器的中斷或通用I/O引腳。為了確保通信的穩定性，需要在SDA、SCL和INT引腳與合適的電源之間連接上拉電阻，典型值為10 kΩ。同時，要注意采用適當?shù)牟季謱?shí)踐，以減少通信線路中的噪聲干擾。

光學接口

在光學接口方面，OPT3001的光學表面需要保持清潔，避免灰塵、指紋和其他污染物的影響。為了保護傳感器和提高設計的美觀性，可以使用塑料外殼和窗口來允許外部光線照射到傳感器。窗口的設計需要考慮其寬度和高度，以確保足夠的視野范圍，理想情況下視野范圍應至少為±35°，最好為±45°或更大。此外，對于深色窗口，需要注意其對可見光和紅外光的透射率，因?yàn)橐恍┥钌翱诳赡軙?huì)降低可見光的透射率，同時增加紅外光的透射率，從而影響傳感器的測量準確性。在這種情況下，需要對傳感器的測量結果進行補償。

典型應用案例

以在產品外殼內和深色窗口下測量環境光為例，設計要求包括將傳感器隱藏在深色玻璃下，確保對熒光燈的測量精度達到15%，并盡量減小不同光源（如熒光燈、鹵素?zé)艉桶谉霟簦┲g的測量差異。在設計過程中，首先需要進行光機械設計，設計一個帶有窗口的產品外殼，以允許外部光線照射到傳感器，并確保窗口的寬度和高度能夠提供±45°的視野范圍。然后，選擇合適的深色窗口，并測量其對光線的衰減效果，以便對傳感器的測量結果進行補償。最后，通過實驗驗證設計的準確性，確保傳感器能夠準確測量不同光源的光照強度。

總結與展望

OPT3001環境光傳感器以其卓越的性能和豐富的功能，為電子工程師提供了一個強大的工具。它的高精度、寬動態范圍、低功耗和靈活的中斷系統等特性，使得它在各種應用領域中都具有廣泛的應用前景。在實際設計中，工程師需要充分考慮傳感器的電氣和光學接口要求，以及不同應用場景的特點，以確保傳感器能夠發揮最佳性能。隨著科技的不斷發展，我們相信OPT3001將在更多的領域中得到應用，為智能設備的發展做出更大的貢獻。
