解析 CAT6201/CAV6201B LDO 穩壓器：技術特性與應用指南

在電子設備的電源管理中，低壓差線性穩壓器（LDO）扮演著至關重要的角色。今天，我們就來深入探討 ON Semiconductor 推出的 CAT6201/CAV6201B 這兩款 LDO 穩壓器，看看它們有哪些獨特的技術特性和應用優勢。

文件下載：CAT6201VP2-GT3.pdf

產品概述

CAT6201/CAV6201B 是兩款額定電壓為 13V、輸出電流可達 300mA 的 CMOS 低壓差穩壓器。它們專為汽車環境設計，能夠快速響應負載電流和線路電壓的變化，確保電源的穩定性。

關鍵特性

強大的輸出能力

• 連續輸出電流：能夠保證 300mA 的連續輸出電流，滿足大多數負載的供電需求。
• 低壓差電壓：在 300mA 輸出電流時，典型壓差電壓僅為 250mV，有效降低了功耗。

靈活的電壓調節

• 輸入電壓范圍廣：輸入電壓范圍為 3.3V 至 13.5V，適應多種電源環境。
• 用戶可調輸出電壓：通過外部電阻分壓器，用戶可以靈活設置輸出電壓，滿足不同應用的需求。

可靠的保護機制

• 過流保護：用戶可通過一個連接到地的電阻來編程設置電流限制，當負載電流超過設定值時，穩壓器會自動限制電流輸出，保護設備安全。
• 熱保護：內置熱保護電路，當芯片溫度過高時，會自動進入熱關斷狀態，防止芯片損壞。
• 反向電流保護：采用低 (R{ON}) P - 通道傳輸元件和內部控制電路，當 (V{OUT}) 電壓超過 (V_{IN}) 時，能有效防止反向電流流動。

其他特性

• 軟啟動功能：內置軟啟動電路，即使驅動大電容負載時，也能平穩啟動，避免電流浪涌。
• 故障輸出指示：提供故障輸出引腳（FLT），當出現欠壓、過流或熱關斷等故障時，會發出警報信號。
• 陶瓷輸出電容穩定性：與陶瓷輸出電容配合使用時，能保持穩定的輸出性能。
• 高精度輸出電壓：初始輸出電壓精度為 ±1.5%，在整個溫度范圍內精度為 ±2.5%。

引腳功能詳解

VIN（引腳 1）

電源輸入引腳，為 LDO 及其負載提供電源。建議在 (V{IN}) 引腳和地之間靠近芯片處放置一個 1μF 的陶瓷旁路電容，以減少電源噪聲。當連接電源的線路較長時，可適當增加 (C{IN}) 的值。

FLT（引腳 2）

故障指示引腳，為低電平有效開漏輸出。它可以指示三種故障情況：輸入欠壓、過流和過熱關斷。過流事件有 3ms 的時間延遲屏蔽，只有當事件持續時間超過延遲時間時，才會報告該事件。

EN（引腳 3）

使能輸入引腳，高電平有效。當該引腳為高電平時，LDO 輸出開啟；為低電平時，輸出關閉。內部有一個弱下拉電阻，確保當該引腳懸空時，電路處于禁用狀態。

BYP（引腳 4）

該引腳通過連接一個電容到地來控制穩壓器的軟啟動特性。當連接的電容值越大，(V_{OUT}) 達到設定值的速度越慢，從而減少啟動時的電流浪涌。如果不需要軟啟動功能，該引腳可懸空。

GND（引腳 5）

接地引腳，是 LDO 的參考地。芯片底部的金屬焊盤內部連接到 GND，與 PCB 的接地層連接可以增強散熱性能。

ILIM（引腳 6）

電流限制控制引腳，通過連接一個電阻 (R{EXT}) 到地來設置電流限制點。計算公式為 (I{LIM}=I{LIMO}+frac{CLF}{R{EXT}})，其中 (I_{LIMO}) 為內置最小電流限制（典型值為 150mA），CLF 為電流限制因子（典型值為 30,000V）。

VADJ（引腳 7）

輸出電壓調節引腳，通過一個電阻分壓器連接在 (V_{OUT}) 和 GND 之間，其中心點連接到 VADJ，用于設置 LDO 的輸出電壓。典型的 VADJ 值為 1.25V，電阻分壓器的電流應在 10μA 至 1mA 之間，電流越大，噪聲越低。

VOUT（引腳 8）

LDO 輸出引腳，需要在 (V_{OUT}) 和地之間連接一個 2.2μF 的陶瓷旁路電容，以改善瞬態響應。該引腳具有短路和過溫保護功能，并且能夠承受高達 14V 的電池故障電壓。

典型應用電路

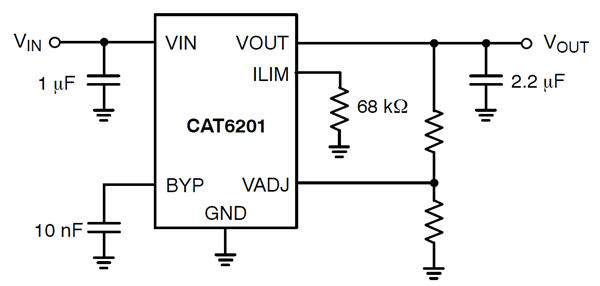

典型應用電路中，在 (V{IN}) 引腳和地之間連接一個 1μF 的陶瓷旁路電容 (C{IN})，在 (V{OUT}) 引腳和地之間連接一個 2.2μF 的陶瓷旁路電容 (C{OUT})。通過 (I{LIM}) 引腳連接的電阻 (R{EXT}) 來設置電流限制，通過 (VADJ) 引腳連接的電阻分壓器 (R{1}) 和 (R{2}) 來設置輸出電壓。

電氣特性

在典型工作條件下（(V{IN}=V{OUT}+1V)，(V{EN}=High)，(I{OUT}=1mA)，(C{IN}=1μF)，(C{OUT}=2.2μF)，(R_{EXT}=68kΩ)，環境溫度為 25°C），CAT6201/CAV6201B 具有以下電氣特性：

• 輸入電壓范圍：3.3V 至 13.5V
• 輸出電壓精度：±1.5% 初始精度，±2.5% 溫度范圍內精度
• 壓差電壓：在 300mA 輸出電流時，典型值為 250mV
• 電源抑制比（PSRR）：在 1kHz 時，典型值為 62dB

訂購信息

總結

CAT6201/CAV6201B 是兩款性能出色的 LDO 穩壓器，具有輸出能力強、電壓調節靈活、保護機制可靠等優點，適用于汽車及其他對電源穩定性要求較高的應用場景。電子工程師在設計電源電路時，可以根據具體需求選擇合適的參數和外部元件，充分發揮這兩款穩壓器的性能優勢。你在使用 LDO 穩壓器時遇到過哪些問題呢？歡迎在評論區分享你的經驗和見解。
