LCD保護方案
LCD 模塊
LCD 模塊是 LCM（ LCD Module）即 LCD 顯示模組，是指將玻璃和 LCD驅動器集成到一起的 LCD 顯示產品，它提供用戶一個標準的 LCD 顯示驅動接口（有 4 位、8 位、VGA 等不同類型）， 用戶按照接口要求進行操作來控制 LCD 正確顯示。
模塊中的控制、驅動電路是低壓、微功耗的 CMOS 電路，極易被靜電擊穿通常 LCD 模塊的數據傳輸率小于20Mbps,所以可使用小于 40pf 的保護裝置。
保護方案
| Part number | WorkingVoltageDC | VC | IR | C |
| ESD040205P015 | 5V | 30V | 1μA | 0.15pf |
| Part number |
VRWM V |
IR μA |
VBR(Min) V |
IT mA |
IPP A |
PPk W |
C pF |
package |

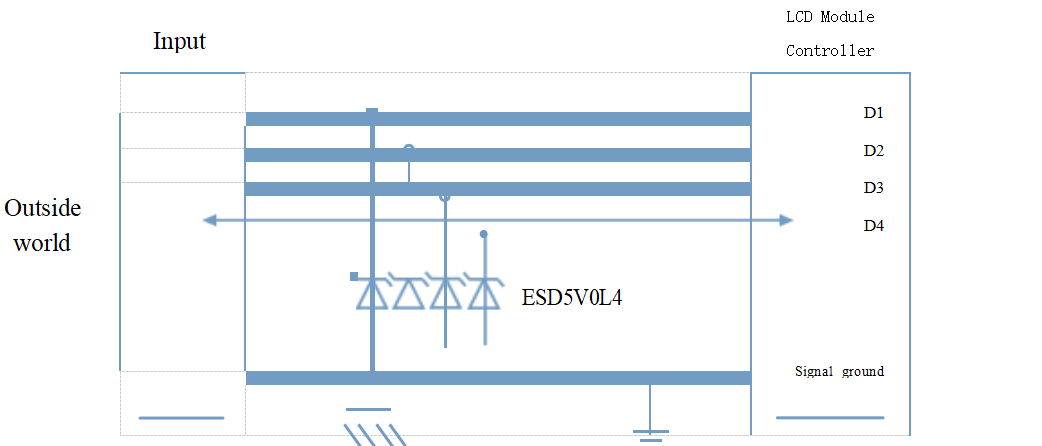

| ESD5V0L4 | 5 | 5 | 6 | 1 | 10.5 | 100 | 32 | SOT-553 |
可使用分立式多層壓敏電阻嗎，以便靈活布局，如需首先考慮減少產品數量，則推薦使用瞬態抑制二極管陣列。如果數據傳輸速度較快(≥200Mbps）,則需要電容值更小的產品，請咨詢我們。
