在工業運動控制領域中，伺服驅動器是一種對響應速度、控制精度與系統可靠性要求極高的關鍵設備——它主要負責根據上位控制指令與編碼器反饋數據生成PWM信號，對伺服電機的位置、速度、轉矩進行高精度、高響應的閉環調節與驅動，是伺服系統中連接上位控制端（PLC/運動控制器/工控機）和伺服電機的核心控制與功率驅動單元。

伺服驅動器

在伺服系統運行過程中，IGBT或MOSFET等功率器件在高頻開關時會產生大量共模噪聲和電磁干擾。

這些干擾不僅存在于功率回路中，還會沿著信號線、地線、寄生電容向控制側擴散。若干擾經模擬前端或數字接口耦合進入控制系統，將導致電流采樣結果抖動、編碼器誤計數或通信異常等不良現象，嚴重可能還會導致控制芯片損壞。

因此，在強弱電交匯的邊界上，在控制輸入、反饋信號與通信鏈路中，構建可靠的電氣隔離屏障已成為設計高端伺服驅動器的主流方案。

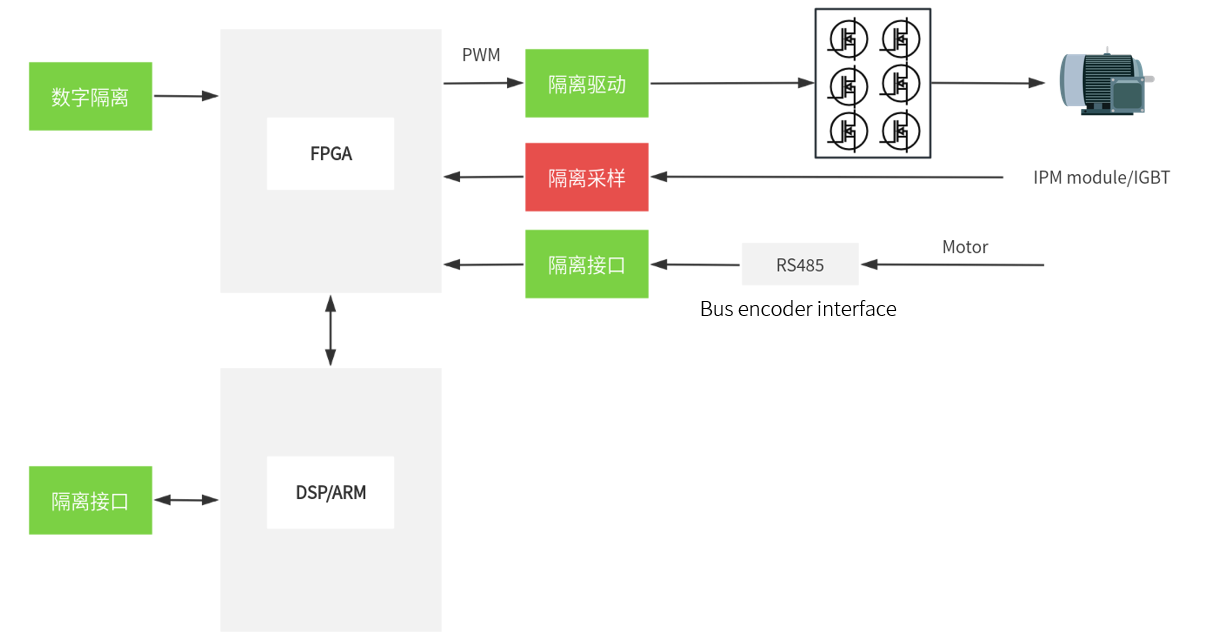

如下圖所示， 在信號輸入/反饋鏈路中 ，當外部低速數字輸入信號、高速同步信號或增量型編碼器脈沖信號進入FPGA時，數字隔離器/隔離接口芯片能夠有效阻斷現場復雜電氣環境中的瞬態過壓、共模噪聲和地電位差，使控制核心接收到的始終是干凈、可信的邏輯信號。

一種常見伺服驅動器的電氣隔離方案示意圖

在功率控制鏈路中 ，F(xiàn)PGA輸出的PWM信號需要跨越強弱電邊界，送入柵極驅動電路并最終驅動IGBT或IPM模塊完成逆變控制。

對于伺服系統而言，隔離驅動芯片能夠在高dv/dt環境下保持可靠隔離，并通過小延遲偏差與穩定的傳播特性，保障PWM時序一致性，從而為伺服系統的高速動態響應提供堅實基礎。

在電流/電壓檢測鏈路中 ，伺服驅動器需要實時獲取電機相電流以及直流母線電壓，用于電流閉環控制和系統保護判斷。

隔離采樣芯片可以在確保電氣隔離的同時，將這些來自高壓、高噪聲環境中的信號，精準、安全地傳遞給FPGA或DSP，從而為算法決策提供可靠依據。

值得一提的是，要實現伺服驅動器全鏈路可靠隔離，工程師需針對不同信號鏈路匹配高抗擾、高耐壓、低延遲的專用隔離器件。

例如，華普微針對伺服系統各鏈路的隔離需求，推出的一系列數字隔離器，就可為伺服系統的穩定運行筑起可靠的隔離防護屏障。

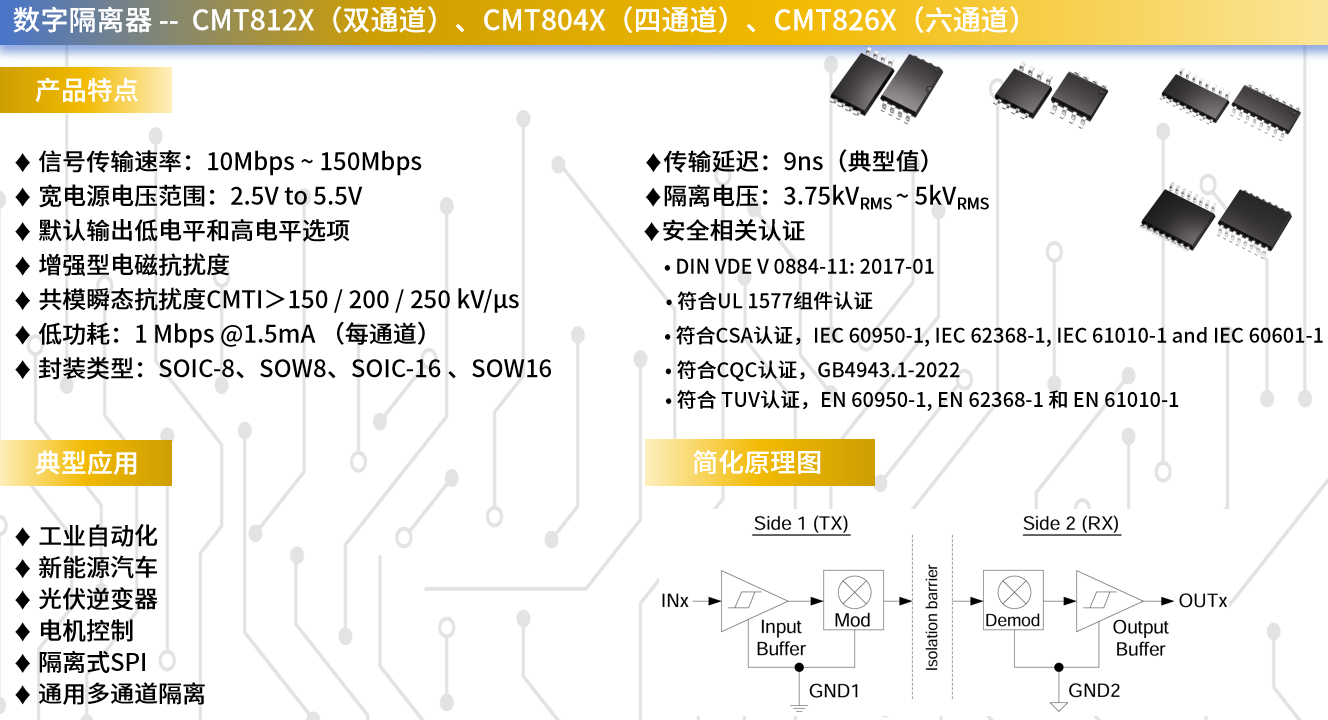

CMT812X、CMT804X、CMT826X是一系列具備不同通道數與方向配置的標準數字隔離器。

它們可靈活適配伺服驅動器多信號隔離需求，其高電磁抗擾度與低輻射特性還可有效抵御功率模塊干擾，配合5kVrms隔離電壓與完善安全認證，能在強弱電混合的伺服系統中構建可靠電氣屏障。

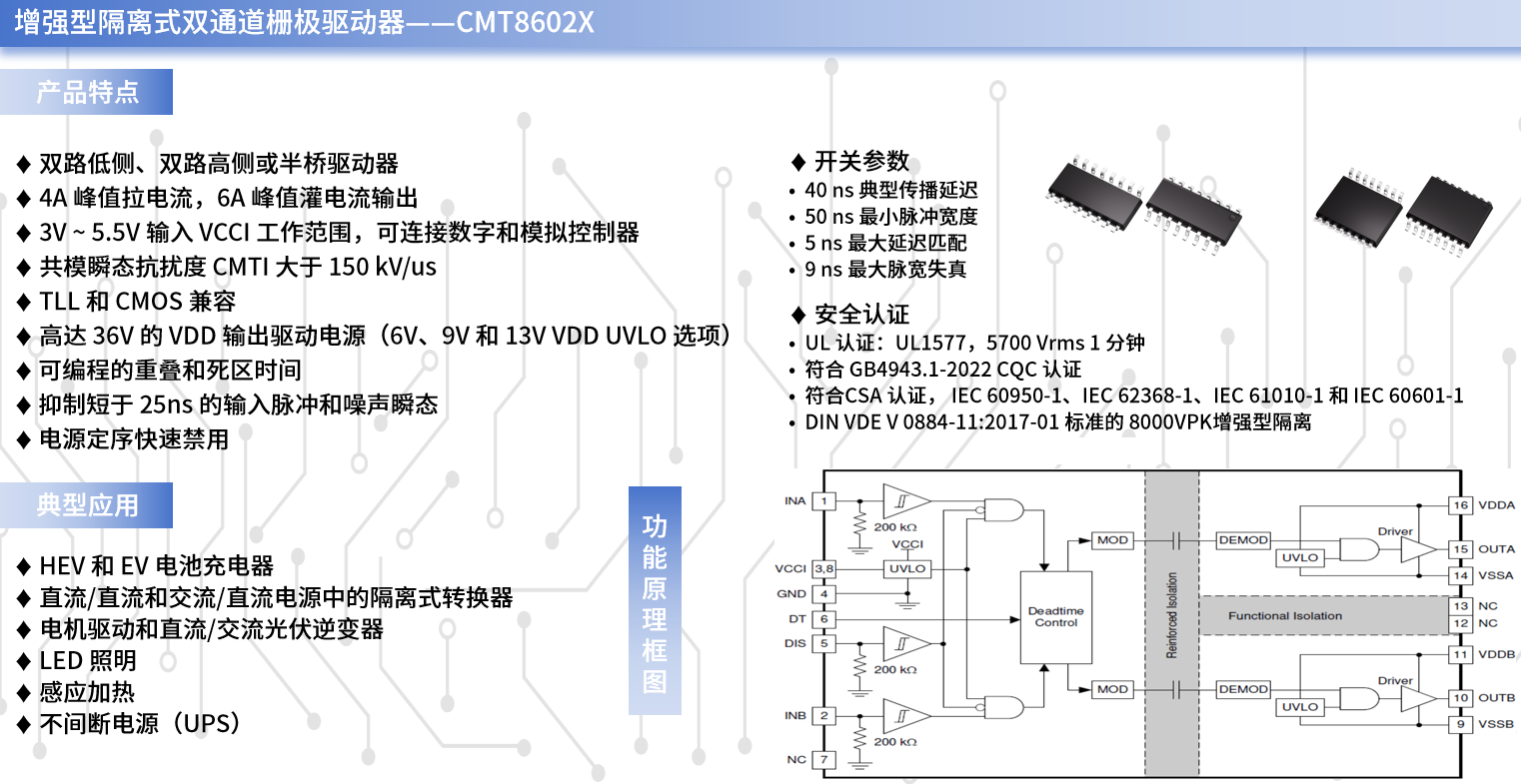

CMT8602X是一系列具備3.75/5.75kVrms隔離耐壓、CMTI≥±150kV/μs，擁有4A峰值拉電流和6A峰值灌電流的隔離驅動芯片。

它們可穩定驅動伺服系統中的功率開關器件，支持最高5MHz開關頻率，配合40ns典型傳播延遲、50ns最小脈沖寬度與5ns最大延遲匹配等參數，能有效降低開關損耗、提升伺服系統的運行效率。

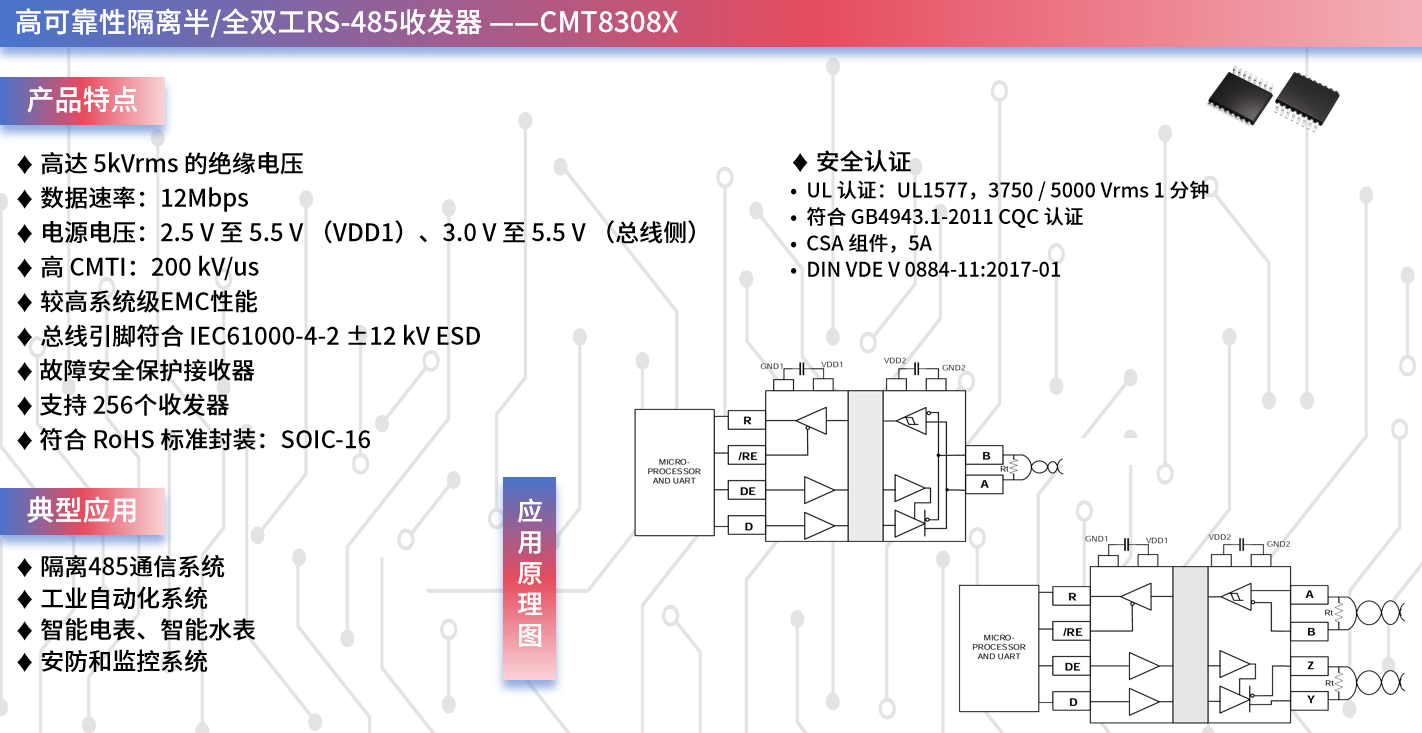

CMT8308X是一系列集成了RS-485接口的隔離接口芯片。它們?cè)趩涡酒瑑?nèi)實現了數字隔離與物理層接口功能的高度集成，可直接構建隔離型通信鏈路，有效抑制共模干擾與地電位差對總線信號的影響，避免高壓側異常電壓經通信線路傳導至控制與外設端口。

其高達5kVrms的絕緣電壓、200kV/μs的共模瞬態抗擾度和12Mbps的高速傳輸能力，既能滿足伺服系統中編碼器反饋信號的高速、穩定傳輸需求，也能在復雜電磁環境下維持差分信號的完整性，確保通信鏈路的可靠性。
