今天小編給大家?guī)硪豢睢煮w式人體工學鍵盤，專為長時間電腦使用者打造，集成高性能軌跡球，讓右手無需在鍵盤與鼠標間頻繁切換，適配 Cherry MX 熱插拔、支持 Vial 固件自定義改鍵。

01前言

針對程序員、Vim 用戶等頻繁敲擊鍵盤的人群，將軌跡球集成在右側鍵盤區，徹底解決鍵鼠切換的手部移動問題，日常光標操作無需鼠標，既提升辦公效率，又減少手腕、手指的勞損，貼合人體工學的縱向交錯布局，讓手指擺放更自然。

項目地址(閱讀原文獲取源文件)：

https://p.eda.cn/d-1343778918498304000

02功能 & 亮點

鍵鼠合一：右側鍵盤區集成軌跡球，搭載 PixArt PMW3360DM-T2QU 高性能光學傳感器，提升效率

分體人體工學：采用分體式設計，搭配 Column-staggered 縱向交錯布局，融合 Keebio Iris 與 ZSA Moonlander 經典設計精髓，手指擺放更貼合人體自然姿勢，長時間敲擊也不易疲勞

全鍵熱插拔，軸體自由換：

支持 Cherry MX 標準軸體熱插拔，無需焊接即可隨意更換軸體，輕松打造專屬手感，適配青軸、紅軸、茶軸等各類主流軸體

硬件多重保護：配備 SRV05-4 USB ESD 靜電放電保護元件 + 自恢復保險絲，有效防短路、過流與靜電損壞;內置 500mA 3.3V LDO 穩壓器，供電穩定，延長硬件使用壽命

深度利用 QMK Combos 功能，預設組合鍵為：

同時按下 J+K：觸發鼠標左鍵

同時按下 K+L：觸發鼠標右鍵

同時按下 J+L：觸發鼠標中鍵(滾輪按下)所有組合鍵均可通過 Vial 固件自由修改，適配個性化的操作習慣。03

硬件設計方案

04實物圖&PCB

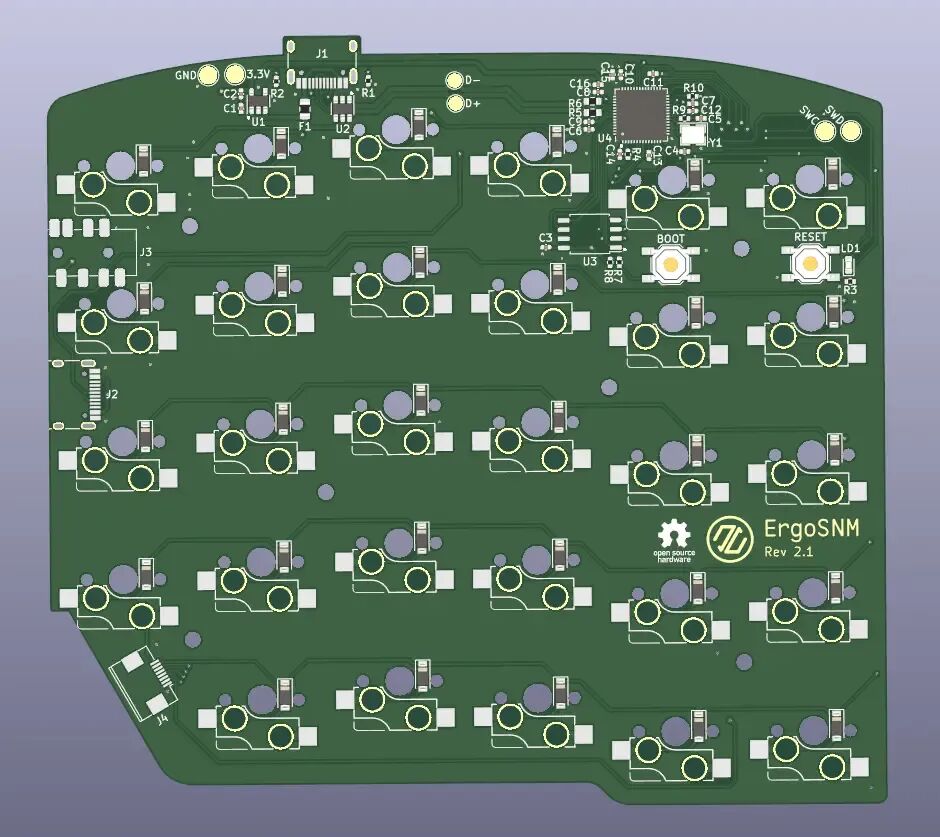

左主板 PCB:

右主板 PCB:

拇指區子板:

軌跡球子板：

閱讀原文可獲取設計文件

05開源資料

想了解更多開源項目的小伙伴去華秋開源硬件社區查看!歡迎大家來復刻，有商業訴求的，請聯系項目的作者。

開源地址：

https://p.eda.cn/d-1343778918498304000

如果對復刻過程感興趣，記得去開源平臺為項目點個Star哦!

06結語

這款分體式人體工學鍵盤，是一款真正為高效辦公、長時間電腦使用打造的客制化產品，它沒有單純追求鍵盤的顏值與炫酷，而是從人體工學和操作效率出發，通過軌跡球鍵鼠合一、分體縱向交錯布局，從根源上減少手部的操作負擔。
