高速PCB工程師必看：用仿真三步法，讓鋪銅從“隱患”變“保障”
23年PCBA一站式行業經驗PCBA加工廠家今天為大家講講在高速PCB設計中，如何通過仿真工具驗證鋪銅對信號完整性的影響。在高速PCB設計中，鋪銅(Plane)并非簡單的“接地”或“鋪滿銅皮”，它本質上是信號回流路徑和參考平面的核心組成部分。通過仿真工具驗證其影響，是確保信號完整性(SI)的關鍵步驟。
高速PCB設計通過仿真工具驗證鋪銅對信號完整性的影響
一、 仿真前的模型準備：如何“畫”出真實的鋪銅
仿真結果的準確性，首先取決于你導入的模型是否真實反映了鋪銅的物理特性。
| 關鍵設置項 | 正確做法（避免坑點） | 錯誤做法（導致仿真失真） |
|---|---|---|
| 銅皮類型 | Dynamic Shape（動態銅皮）：仿真前必須Update to Smooth（更新光順）。靜態銅皮（Static）需檢查是否與過孔/焊盤正確避讓。 | 使用未更新的動態銅皮（存在dummy net或空洞），或忽略銅皮與過孔的短路/斷路。 |
| 介質材料 | 明確指定Core（芯板）和Prepreg（PP片）的Dk（介電常數）和Df（損耗角正切）。鋪銅的粗糙度（Surface Roughness）必須設置（如Huray模型）。 | 使用默認的“理想導體”（Perfect Conductor）或忽略粗糙度，這會導致插損（IL）仿真過于樂觀。 |
| 疊層與厚度 | 精確設置每層鋪銅的厚度（如1oz=35um）。注意：表層鋪銅因蝕刻通常比內層薄，且因綠油覆蓋需修正有效Dk。 | 所有層使用同一厚度，忽略制造工藝帶來的厚度變化。 |
| 過孔反焊盤 | 必須保留。反焊盤（Anti-pad）是鋪銅上的隔離孔，它的尺寸決定了過孔的寄生電容（C_via）。刪除它等于將過孔直接短路到平面，仿真會完全錯誤。 | 為了“好看”或“DRC通過”而刪除反焊盤，或在2D視圖下誤刪。 |
操作提示：在Allegro中，使用Export -> IPC2581 或 Auto Export to Sigrity 通常比傳統的.brd 文件能保留更完整的鋪銅和材料信息。
二、 仿真驗證的三大核心場景
鋪銅對信號的影響主要體現在“回路”上。你需要針對以下三種場景分別設置仿真：
場景1：驗證參考平面連續性(最致命的影響)
問題：信號線在換層時，如果第二層沒有完整的鋪銅(被分割或鏤空)，回流路徑會被迫繞遠路，產生巨大的電感，引發阻抗突變和邊沿振鈴。
仿真方法：
提取拓?fù)洌禾崛“瑩Q層過孔的完整鏈路(Driver -> Via -> Receiver)。
TDR仿真：
工具：Sigrity TDR/TDT, ADS TDR。
觀察點：在阻抗曲線上，重點關注過孔區域。良好的鋪銅會顯示平滑的阻抗曲線(如50Ω±10%)。若出現阻抗尖峰(如飆升至70-80Ω)或塌陷，說明反焊盤過大(電容小)或參考平面不連續(電感大)。
眼圖仿真：
在平面不連續點，眼圖會呈現明顯的閉合(高度減小)或雙線(重影，源于反射)。
問題：相鄰層的信號線會通過鋪銅之間的平板電容耦合電源噪聲。同時，鋪銅的諧振(諧振腔效應)會在特定頻率點放大噪聲。
仿真方法：
Power-Aware SI(如Sigrity PowerSI)：
在提取S參數時，勾選“Include Power/Ground Nets”。
對比“僅考慮GND”和“同時考慮Power/Gnd”兩種模式下的S21(插損)和S11(回?fù)p)。在諧振頻率點(如1GHz附近)，有電源噪聲參與的仿真通常插損會惡化(凹陷更深)。
Z參數(阻抗)分析：
在電源分配網絡(PDN)仿真中，查看VCC鋪銅的Z11阻抗曲線。目標是在目標頻段(如0-100MHz)保持低阻抗。如果鋪銅距離過遠或去耦電容不足，阻抗曲線會過早地“抬頭”。
場景3：驗證跨分割影響(Return Path)
問題：信號線跨越鋪銅的分割間隙(如模擬地AGND和數字地DGND之間的裂縫)。
仿真方法：
場求解器(3D EM)：使用HFSS 3D Layout或CST。
建模時，刻意保留一條跨越分割的微帶線。
結果：觀察電場分布圖(E-Field)。你會看到信號在跨分割點，電場線會“噴射”出來，繞很遠的路才能找到回流點，而不是緊貼信號線下方。這直觀證明了EMI輻射的增大。
量化指標：查看該情況下的差模轉共模(Sdc21/Sdc11)參數，數值會顯著惡化。
三、 關鍵仿真結果解讀與判斷標準
| 仿真類型 | 健康指標（Good） | 危險指標（Bad，需修改鋪銅） | 修改鋪銅的應對策略 |
|---|---|---|---|
| TDR阻抗 | 過孔處阻抗波動 < ±10%（如45Ω-55Ω）。 | 過孔處阻抗 > +20% 或 < -30%（如>60Ω或<35Ω）。 |
1. 減小反焊盤（增加電容，壓低阻抗）。 2. 在換層處附近添加GND過孔（Stitching Via）為回流提供捷徑。 |
| S參數（S21） | 在奈奎斯特頻率（0.5*Data Rate）處，插損 < -3dB。 | 在低頻段（如100MHz）就出現深凹陷（Notch），或整體插損曲線嚴重下移。 |
1. 避免跨分割，確保參考平面完整。 2. 更換低Df的板材，或加粗線寬降低損耗。 |
| 眼圖 | 眼高 > 閾值電壓的20%，眼張 > UI的60%。 | 眼圖完全閉合，或出現明顯的“雙眼皮”（雙線）。 |
1. 修改鋪銅形狀：在敏感信號下方填充“禁布銅”的空白區域。 2. 調整疊層：將信號層夾在兩個實心鋪銅層之間（Stripline），避免表層微帶線參考層太遠。 |
四、 實用技巧與避坑指南
不要迷信“全板鋪銅”：對于>10Gbps的信號，表層的隨機碎銅(Floating Shape)會像天線一樣耦合噪聲。仿真時，如果表層有無關的孤島銅皮，刪除它們往往能改善眼圖。
仿真邊界(Boundary)設置：在3D EM工具中，如果鋪銅是無限大的理想平面，結果會很好;但實際PCB尺寸有限，需將仿真邊界設置為輻射邊界(Radiation)或PML，以模擬邊緣反射，這樣結果更真實。
直流壓降(DC Drop)：對于電源鋪銅，別忘了運行DC仿真。薄的鋪銅在遠距離供電時，電壓會掉到芯片工作電壓以下，導致芯片失效。仿真會直接顯示“紅色”危險區域。
總結：鋪銅仿真的核心邏輯是“讓電子回家(回流)的路更順暢”。通過TDR看阻抗連續性，通過S參數看頻域諧振，通過3D場看路徑分布。一旦仿真發現異常，優先修改的不是走線，而是調整鋪銅的形狀、疊層順序和過孔間距。
關于在高速PCB設計中，如何通過仿真工具驗證鋪銅對信號完整性的影響的知識點，想要了解更多的，可關注領卓PCBA，如有需要了解更多PCBA打樣、PCBA代工、PCBA加工的相關技術知識，歡迎留言獲取!
審核編輯 黃宇
-
仿真
+關注
關注
55文章
4534瀏覽量
138652 -
PCB
+關注
關注
1文章
2351瀏覽量
13204
發布評論請先 登錄

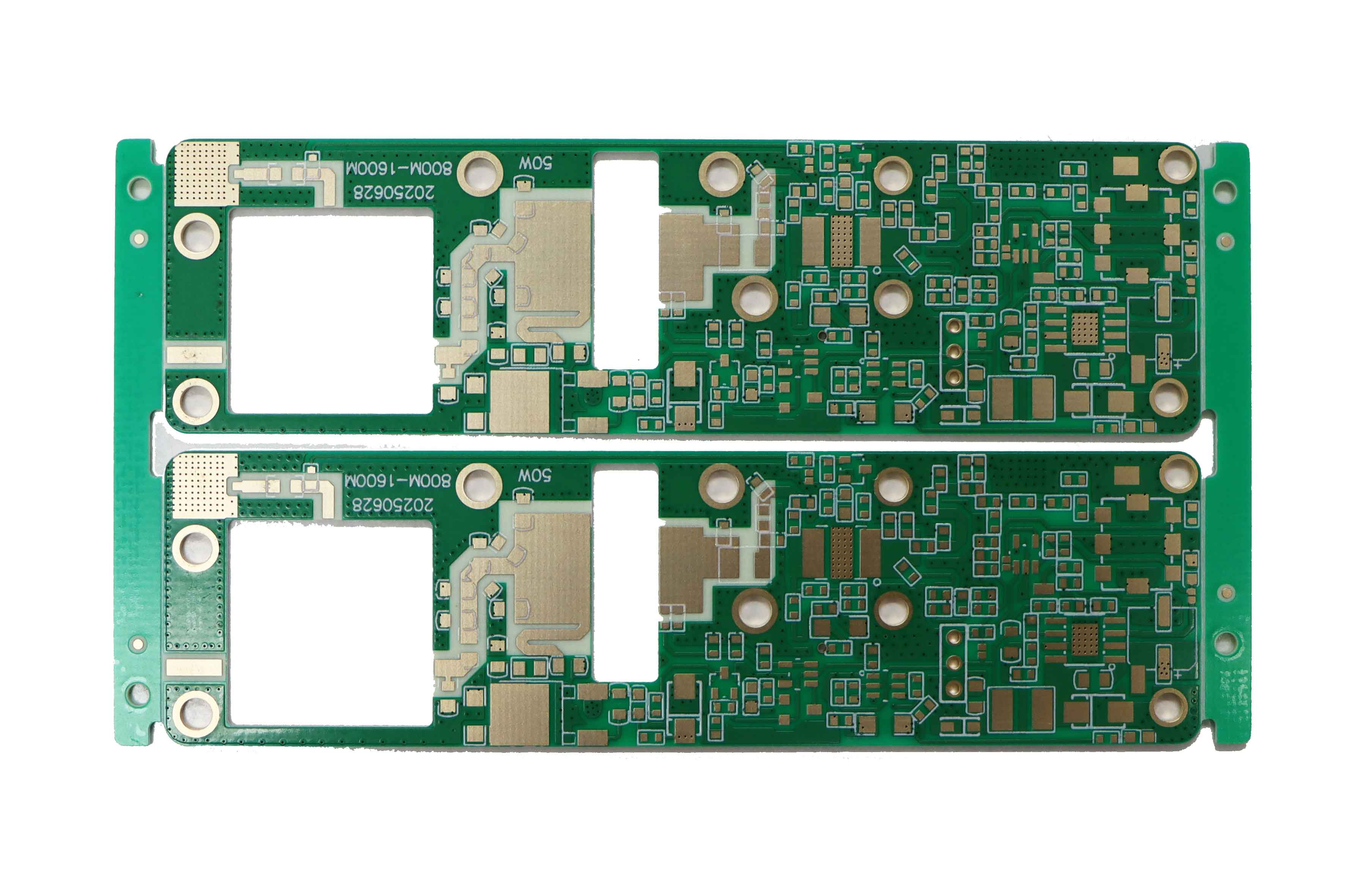

射頻PCB的“隱形殺手”：90%的工程師都忽視的鋪銅細節！
