工業電流測量中，非接觸式監測是電力、新能源等場景的核心需求。羅氏線圈（Rogowski Coil）作為空心環形電流傳感器，憑借帶寬寬、響應快、無磁飽和等優勢，搭配專用電流變送器，成為工業級電流監測的主流選擇。

羅氏線圈電流變送器的核心作用，是將線圈輸出的微弱感應電壓，經調理、轉換與校準后，輸出4-20mA、0-5V、RS485等標準工業信號，實現電流精準采集傳輸。本文結合普科科技PK-CWT系列羅氏線圈特性，拆解變送器設計邏輯、核心技術及實際應用。

羅氏線圈電流變送器的工作邏輯，其實很易懂

羅氏線圈變送器的工作原理可拆解為兩個核心環節，無需死記公式即可理解。

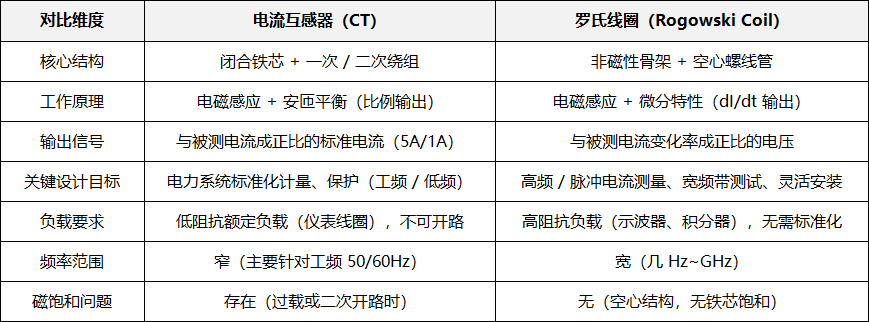

羅氏線圈是纏繞在非磁性骨架上的空心螺線管，被測電流穿過線圈中心時會產生隨電流變化的磁場?；诎才喹h(huán)路定律和法拉第電磁感應定律，線圈兩端會感應出與被測電流變化率相關的電壓信號，這是測量的基礎。

關鍵在于，羅氏線圈輸出的微分信號無法直接反映電流幅值，變送器通過積分電路還原電流波形，經阻抗匹配、放大、濾波、隔離等處理，最終輸出標準化信號，鏈路為：羅氏線圈感應電壓→ 阻抗匹配 → 積分調理 → 放大濾波 → 隔離轉換 → 標準信號輸出。

羅氏線圈電流變送器硬件設計，這5個要點不能忽視

硬件設計決定變送器精度與穩定性，適配普科科技PK-CWT系列羅氏線圈（寬頻帶、高線性度、柔性/剛性可選）的變送器，重點關注以下核心模塊。

積分電路是核心，直接決定電流還原精度。 無源積分電路結構簡單、成本低，但有直流漂移和低頻衰減，適用于變頻器等高頻電流測量; 有源積分電路基于運算放大器，可實現0.1Hz~1MHz寬頻測量，是工業主流方案，需匹配PK-CWT系列線圈50Ω/100Ω典型輸出阻抗，避免信號反射。

信號放大與濾波模塊提升測量準確性。放大電路采用AD620、INA128等高精度儀表放大器，放大倍數需按線圈互感和電流量程校準；濾波電路設二階低通濾波器，濾除電磁噪聲等高頻干擾，截止頻率需高于被測電流最高頻率。

工業現場強電磁干擾突出，隔離與抗干擾設計必不可少。 電源隔離采用≥2.5kV DC-DC隔離模塊，避免高壓竄入; 信號隔離通過光電耦合器或隔離放大器提升抗共模干擾能力; PCB分層接地、外殼金屬屏蔽，符合GB/T 17626電磁兼容標準。

校準與溫度補償保障長期穩定。量程校準通過標準電流源調整增益和零點，確保線性誤差≤±0.5%；溫度補償內置熱敏電阻或采用數字化算法，在-20℃~60℃范圍內保證精度穩定。

輸出接口兼顧通用性，4-20mA、0-5V模擬接口和RS485數字接口，可根據電力監測、智能控制等不同場景靈活選擇。

軟件算法優化，讓變送器更智能、更實用

智能型羅氏線圈電流變送器集成STM32、MSP430等MCU實現數字化處理，優化性能并拓展功能。

數字積分算法替代模擬積分，有效抑制溫漂，提升長期穩定性，適配電網諧波監測等高精度場景；FFT諧波分析功能可精準捕捉諧波含量，為諧波治理、能效評估提供支撐。

故障診斷功能實時監測線圈斷線、信號超量程等異常并報警，提升系統可靠性; RS485遠程參數配置功能，可靈活適配不同規格PK-CWT系列線圈，降低調試成本。

這些典型應用場景，都離不開羅氏線圈電流變送器

依托非接觸測量、寬頻帶、大電流適應能力及PK-CWT系列柔性線圈可開合特性，羅氏線圈變送器廣泛應用于多個工業領域。

電力系統中，柔性羅氏線圈可開合安裝于母線排，無需斷電適配35kV及以下開關柜監測，變送器輸出4-20mA信號至監控系統；其寬頻特性還可用于電網諧波監測，保障電網穩定。

工業電機與變頻器檢測中，可精準測量變頻器0-1kHz寬頻輸出電流，適配電機調速閉環控制；同時能準確捕捉電機5-8倍額定值的啟動電流，為電機保護提供數據支持。

新能源領域，可測量光伏逆變器輸出電流，實現儲能系統功率調節與故障保護；適配充電樁200A/400A大電流測量，柔性安裝且抗干擾，滿足電磁兼容要求。

軌道交通與冶金行業中，可實時監測牽引電機波動電流保障列車安全，也能精準測量電弧爐諧波及沖擊電流，助力冶煉工藝優化。

選型與使用小技巧，避坑更省心

把握以下要點，可確保變送器發揮最佳性能，避免選型使用踩坑。

線圈與變送器需匹配：根據電流量程、頻率選擇PK-CWT系列線圈（柔性PK-CWT-F適配不規則導體，剛性PK-CWT-R適配固定母線），確保輸入阻抗、積分頻率匹配。

安裝需規范：被測導體穿過線圈中心，避免偏心增大誤差；連接線纜用屏蔽線，減少電磁干擾。

關注環境適應性：高溫、高濕、強干擾環境需選擇IP65防護等級、寬溫工作范圍的變送器。

羅氏線圈電流變送器，解鎖工業測量新體驗

羅氏線圈電流變送器是 non-contact 大電流、寬頻測量的理想方案，設計核心是高精度積分調理、抗干擾隔離、溫度補償。普科科技PK-CWT系列線圈與定制化變送器結合，可滿足多領域嚴苛測量需求。

隨著數字化發展，智能型變送器將集成更多功能，拓展應用邊界，為工業數字化監測提供更高效精準的解決方案。
