功率循環壽命曲線是評估功率半導體器件（如IGBT模塊）在溫度交變應力下長期可靠性的核心工具。該曲線通常以結溫波動幅度ΔTj為橫坐標，以器件達到指定失效判據前所經歷的循環次數Nf為縱坐標，直觀反映了器件在熱機械應力作用下的壽命特性。

一、功率循環曲線的基本構成

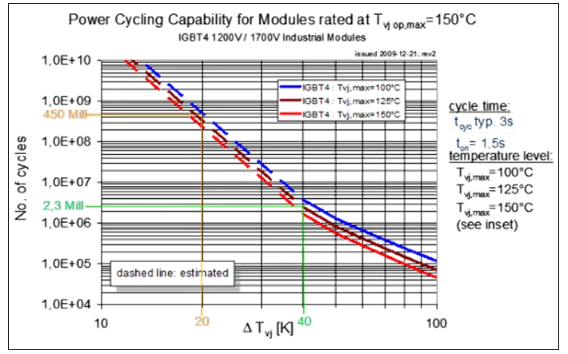

一張典型的功率循環曲線圖（如英飛凌所提供的）包含以下關鍵信息：

橫軸ΔTj：指芯片結溫在一個循環周期內的變化幅度，即ΔTj = Tj,max - Tj,min。

縱軸Nf：通常定義為器件某一電性能參數（如飽和壓降VCE (sat)）漂移超過初始值5%時的循環次數。

實線與虛線：實線代表實驗測量數據，虛線則為基于物理或統計模型的仿真外推結果。

測試條件標注：例如循環周期（如3秒，通斷各1.5秒）、最高結溫Tj,max（如150℃）等，這些條件對曲線的解讀至關重要。

注意：若僅停留在上述基本認知，極易在實際應用中產生誤判。測試條件的設定與失效標準的定義，共同決定了曲線的形態與數值。

二、測試條件對功率循環能力的顯著影響

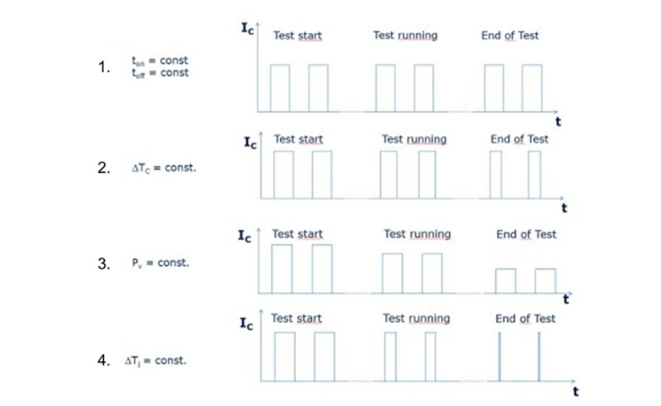

功率循環測試可采用多種控制策略，不同策略下所得壽命結果差異顯著，具體如下表所示：

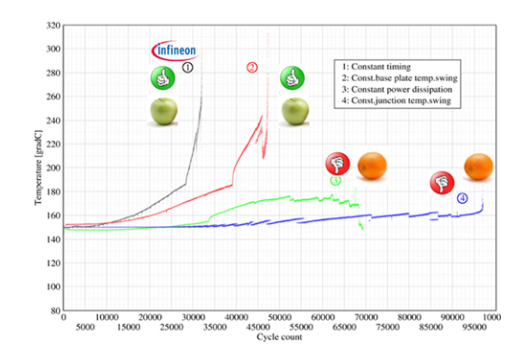

例如，德國Chemnitz大學對600V/50A EasyPACK模塊的研究表明：在相同ΔTj下，恒定通斷時間法（黑線）的壽命遠低于恒定ΔTj法（藍線）。其根本原因在于：前者在老化過程中因?qū)娮枭仙龑?dǎo)致結溫持續升高，熱應力不斷加劇；而后者通過調節條件維持恒定的溫度沖擊，延緩了失效進程。

英飛凌等廠商常采用“恒定通斷時間”法，其結果更具保守性與工程參考價值。

三、失效判據與統計置信度的影響

失效判據：英飛凌以熱阻Rth增加20%或?qū)妷涸黾?%作為失效指標，但基于這一標準 “失效”器件的參數仍在數據表的限值之內,其參數與沒有測試過的器件典型值比較接近。實際上也有廠商使用10%或20%，當然判據寬松則壽命數值增大。

統計置信度：英飛凌通?；诖罅繕颖荆ㄈ?2個芯片），并采用95%置信度進行可靠性評估。也就是說廠家給出的功率循環次數值其實是在某一置信度條件下的概率統計值，如果置信度給的不一樣，那最后的結果也會不一樣。若實際驗證中樣本量小，則結果不具備直接可比性。

四、影響壽命的三個核心物理參數

在功率循環壽命模型中，以下三個參數起決定性作用：

1. ΔTj（結溫波動幅度）

定義：芯片結溫在一個循環中的變化范圍。

影響：ΔTj是最強的影響因子。其增大將導致模塊內部各層材料（芯片、焊料、基板等）承受的熱膨脹失配應力急劇上升，在失效前模塊能夠完成的循環次數越少。壽命通常呈冪律關系下降。

2. Tj,max（最高結溫）

定義：每個循環中芯片達到的峰值溫度。

影響：高溫會顯著加速材料的退化機制，如金屬遷移（電遷移）、焊料層蠕變與疲勞、界面間的熱老化與擴散反應。

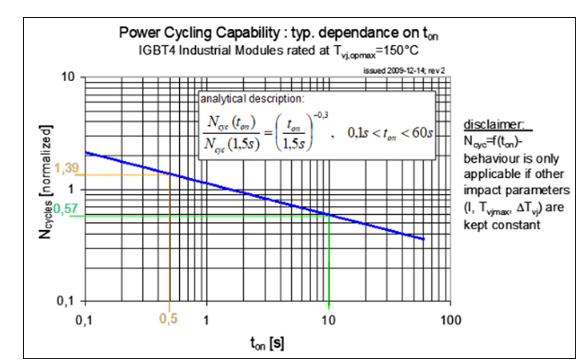

3. t_on（導通時間）

定義：單個循環中電流導通狀態的持續時間。

影響：

短t_on（<100ms）：熱量集中于芯片表層，應力以彈性形變為主，鍵合線受力可控，壽命較長。

長t_on（>1s）：熱量充分傳導至整個封裝體，引發塑性形變與蠕變積累，焊料層與基板界面疲勞加劇，壽命顯著縮短。

英飛凌研究指出：在t_on = 1.5s的條件下，模塊壽命遠低于t_on =幾十毫秒 的場景，原因正是應力機制從“彈性”轉為“塑性”。

五、工程應用建議

在設計過程中使用功率循環曲線時，應嚴格遵循以下原則：

確認測試條件對齊：比對實際工作中的ΔTj、t_on、Tj,max 與冷卻方式是否與曲線測試條件一致。

理解失效判據差異：不同廠商對“壽命終止”的定義不同，直接比較絕對值可能導致誤選。

關注失效模式匹配：根據實際應用的溫度與頻率特征，選擇在該條件下主導失效模式與曲線測試相符的器件。

總結

功率循環曲線不僅是幾個坐標點的集合，其背后是嚴格定義的熱-機械應力場景與統計可靠性模型。正確理解ΔTj、Tj,max與t_on的耦合作用，識別測試條件與失效判據的隱含信息，是實現高可靠性功率系統設計的基石。
