疆鴻智能PROFINET轉PROFIBUS網關，讓匯川伺服聽懂西門子

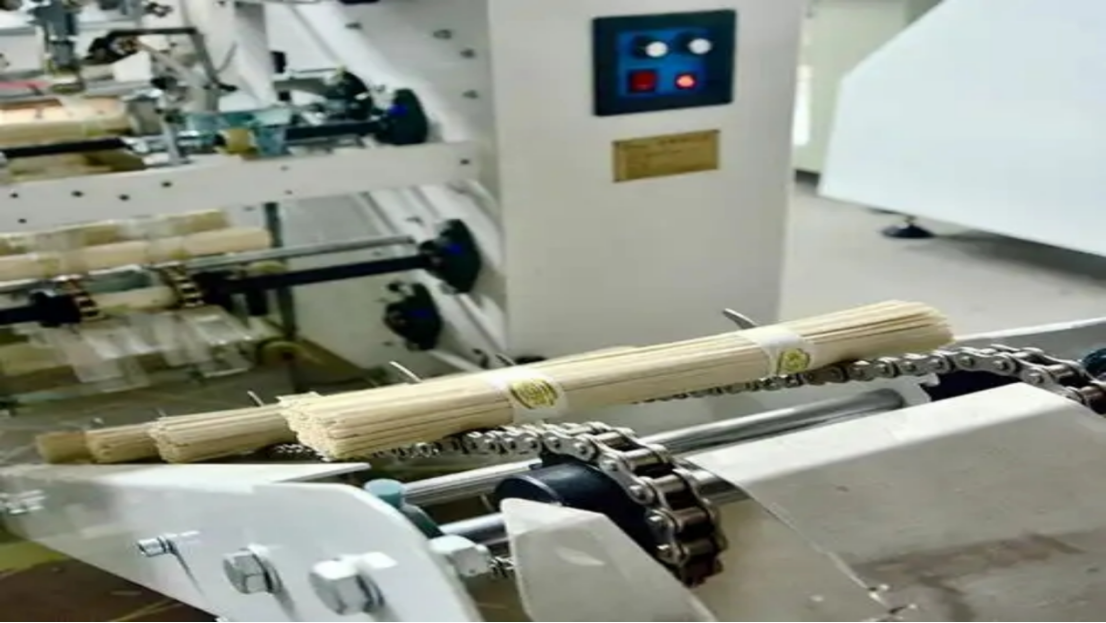

在包裝自動化領域，協議轉換一直是現場級通訊的難點。近期完成的一個自動軋帶機項目中，我們遇到了典型的“主戰設備與執行機構協議不兼容”的問題：主控系統采用西門子S7-1500 PLC，基于PROFINET RT通信；而執行末端匯川伺服驅動器則僅支持PROFIBUS-DP從站接口。

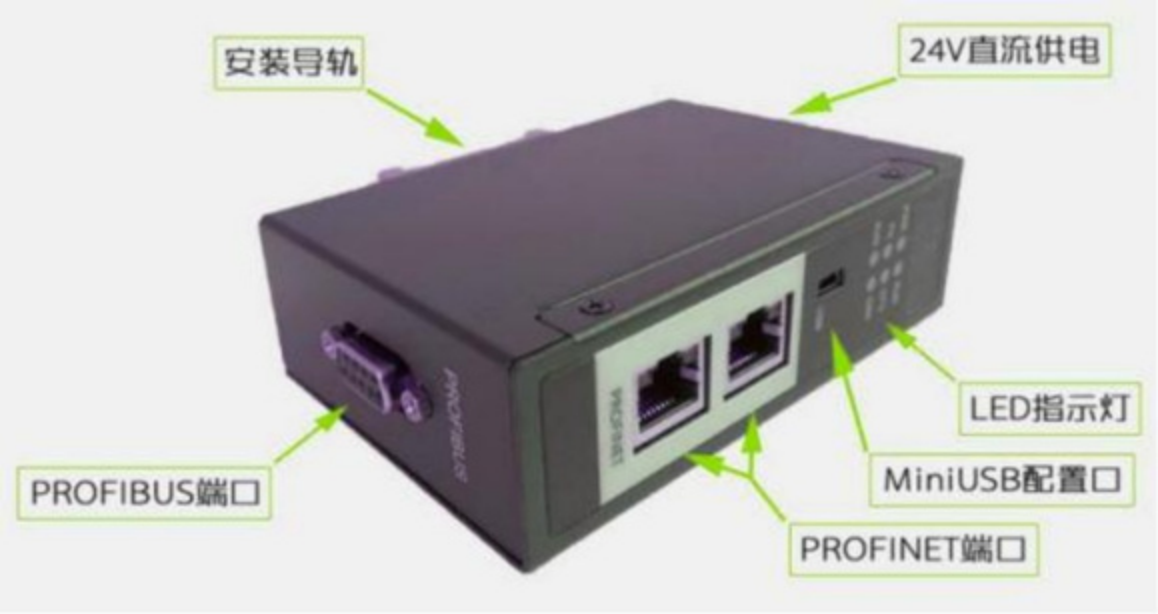

若更換伺服驅動器為PROFINET版本，不僅成本高昂，更會打亂供應鏈的交期。因此，引入疆鴻智能PROFINET轉PROFIBUS網關(JH-PN-MPB）成為了唯一兼顧成本與工期的解決方案。

網關在此項目中起到的關鍵作用主要體現在三個方面：
1. 透明的數據映射與地址轉換
網關內部承擔了協議棧的完整轉換。在TIA Portal組態中，我將網關作為PROFINET IO設備進行配置，輸入輸出數據長度設為16字節。通過網關的GSDML文件，將匯川伺服的位置控制字、狀態字、目標速度及實際位置等參數映射到PROFINET一側。
在PLC程序中，工程師無需關心底層協議差異，直接通過IW/QW訪問這些映射好的數據。網關負責將PROFINET的循環數據實時打包為PROFIBUS-DP的周期性報文，實現了控制端與執行端的無縫銜接。

2. 解決波特率自適應與時序同步問題
軋帶機對切刀和壓輥的同步性要求極高。現場PROFIBUS總線波特率設為12M，而網關在此扮演了“時鐘隔離”的角色。它作為PROFIBUS主站與伺服通信，同時作為PROFINET從站與PLC交換數據，有效避免了因PROFIBUS側總線抖動直接干擾PROFINET側的IRT通信周期，保證了1500PLC精確的軸控制時序。

3. 故障診斷的“透視”作用
該網關具備診斷功能。在一次現場調試中，伺服驅動器偶發性報“總線斷線”，通過讀取網關的PROFIBUS側診斷報文，迅速定位是終端電阻匹配問題，而非PLC程序邏輯錯誤，極大縮短了停機排查時間。
配置模塊
1. 正確連接電源 ，通過網口將 JH-PN-MPB 與 PC 相連 ，給JH-PN-MPB 上電 ；
2. 打開配置軟件 ，根據需求在配置軟件中進行配置 ，包括 DP 主站、從站屬性參數等 ；
3. 點擊工具欄中的“生成程序”、“下載 程序”按鈕 ，將配置下載到 JH-PN-MPB 中 ；
4. 在 TIA Portal 中配置相應的組態 ，包括要配置的模塊 ，目標設備（ JH-PN-MPB ）的 IP地址及設備名稱 ；
5. 將 TIA Portal 的組態配置下載到 PLC 中 ；
6. 等待大約 10 秒 ，JH-PN-MPB 會與 PLC 之間建立連接 ，此時 PN 指示燈燈常亮。
7. 正確連接 DP 從站 ，DP 網絡通訊正常后 ，PB 指示燈常亮。

項目案例簡述：
在某食品包裝線的軋帶機改造中，原方案需更換6臺伺服電機，費用約3.6萬元，貨期4周。采用網關方案后，硬件成本僅2200元，調試耗時2天。通過網關將匯川伺服的PPO類型設置為PPO-4（8字），成功實現了位置閉環控制。設備投運后，軋帶節拍從45包/分鐘提升至62包/分鐘，通訊無中斷。

總結：
在存量設備自動化升級或新舊混搭的項目中，通訊協議網關不再是簡單的“轉接頭”，而是系統的“通訊粘合劑”。它解決了不同代際自動化產品（西門子先進PN與匯川經典PB）之間的互聯難題，保護了既有投資，同時提供了必要的診斷隔離功能。對于自動化工程師而言，靈活運用此類網關，是應對復雜現場總線環境的核心技能之一。
