過去幾年，電子設備開發人員研發出多種方法以避免印刷電路板 (PCB) 的高速信號受到干擾。然而，隨著復雜性和頻率不斷增加，PCB 產生了新的限制要求，并支持 40 GHz 及更高頻率。5G 市場的快速發展推動目前的數字系統在高頻范圍內工作，并引發了全新挑戰。由于斜率陡度僅為數皮秒，因此 PCB 的任何阻抗不連續、電感或電容損耗或背鉆缺陷都會顯著影響信號質量。業界發現，對 PCB 進行功能性高速測試的需求日益增加。為此，MicroCraft? E2V6151 系列與 R&S?ZNB 矢量信號分析儀相結合，可提供全自動解決方案。
設計工程師希望確保用于 5G 或數據中心應用的 PCB 具備所需信號質量，且支持 40 GHz 及更高的信號頻率。他們還希望查看是否成功完成控深鉆孔（CDD，亦被稱為背鉆）；這項技術可用于通過印刷電路板上的通孔移除銅柱中的未用部分或短截線。我們的測試與測量解決方案非常完善，包括高端實驗室設備以及經濟高效的生產解決方案。
MicroCraft 解決方案
MicroCraft? E2V6151 是一款自動化測量系統，適用于頻率高達 40GHz 的 PCB。它采用兩種測量概念，支持測量測試樣板和 PCB 的高速信號線路。測量參數包括實際跡線的回波損耗、插入損耗和阻抗，以及測試樣板的 S 參數。高頻探頭單元采用 180° 旋轉結構，各探頭可相互靠近并測試多種焊盤布局。此系統支持不同供應商制造的高頻探頭，例如 FormFactor 研發的 ACP 系列產品。探頭通過探頭尖端接口使用相應的校準基片進行校準。

對準攝像頭自動識別 PCB 位置以準確接觸 PCB 并進行測量。裝置還配備第二個攝像頭，便于直觀確認接觸情況。壓力傳感器可以測定探頭與電路板的接觸情況，防止探頭因被過度推向電路板而出現損壞。
羅德與施瓦茨解決方案
在更高的數據率下，矢量網絡分析儀 (VNA) 更是逐漸取代傳統的時域反射計 (TDR) 裝置，以用于測試連接器、電纜和 PCB 等無源器件。VNA 有助于提高準確性、速度和靜電放電 (ESD) 穩健性，并且能夠深入測試與測量信號完整性，是這個領域的理想之選。

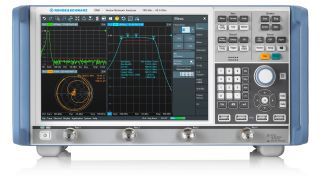

R&S?ZNB 矢量網絡分析儀
在矢量網絡分析領域 60 多年的豐富經驗使我們收獲成功：羅德與施瓦茨憑借 R&S?ZNB 矢量網絡分析儀系列樹立新的標桿。這些分析儀具有出色的測量準確度，且測量速度優于 5 μs/測量點。它們具備一流的溫度和長期穩定性，可確保在數天中進行可靠測量，并且無需重新校準裝置。在 10Hz 中頻帶寬下，分析儀的動態范圍可達 140dB，非常適用于測量高達 40GHz 的高頻 PCB 并驗證信號完整性。
羅德與施瓦茨和合作伙伴公司攜手合作，提供增強型去嵌和嵌入解決方案以用于夾具內測試。這些合作公司提供業內認可的軟件解決方案，并集成到 VNA 用戶界面。R&S?ZNB 測量 PCB 的信號完整性，并考量所需測試夾具和探頭，是一款完整全面的緊湊型解決方案。
