測試設備：函數信號發生器、功率放大器、數字萬用表、ATA-5210前置微小信號放大器、鎖相放大器等。

圖：試驗平臺原理圖

實驗過程：函數發生器輸出正弦激勵信號，一路作為參考信號輸入鎖相放大器，另一路經功率放大器放大（數字萬用表監控放大后的電流）。放大后的信號輸入激勵線圈產生一次磁場，導體感應出渦流并生成反向的二次磁場，兩者合成交變合磁場。信號拾取線圈采集合磁場生成信號，經前置放大器放大后，與參考信號在鎖相放大器中運算，得到實部、虛部及R值（實虛部平方和開根號），數據由電腦存儲。

實驗結果：檢測90°裂紋時，M6-K3傳感器在各激勵頻率下跨阻抗峰峰值最大，為最優傳感器；檢測0°裂紋時，1000kHz頻率下M6-K3性能最優。

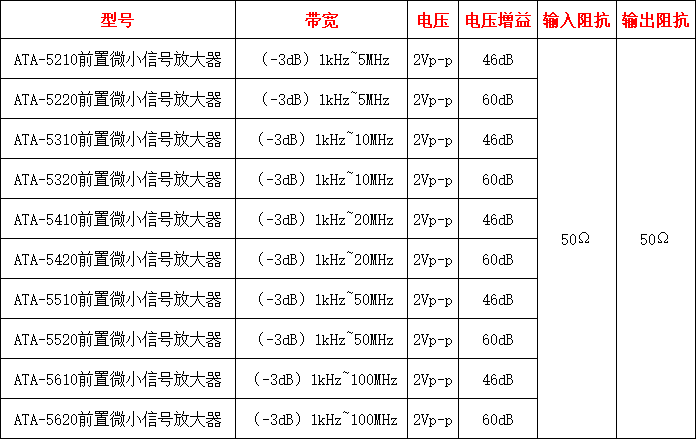

圖：ATA-5000系列前置微小信號放大器
