步驟二：

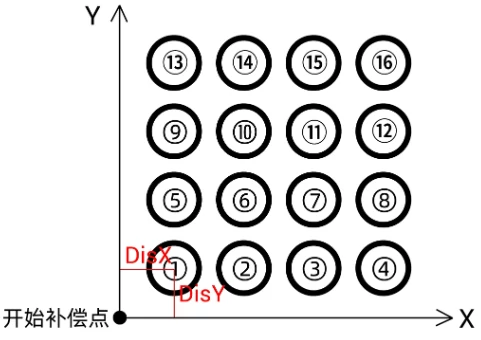

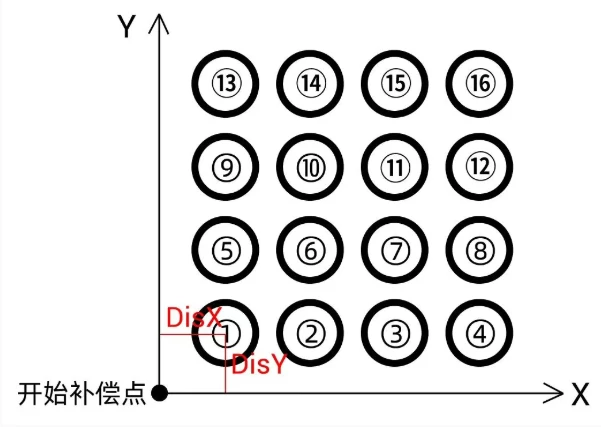

以軸坐標【40,40】作為第一個圓的圓心，然后以陣列的方式通過激光在板子是畫出4行4列的16個圓，陣列X軸方向間距為40mm，Y軸方向間距為40mm，16個圓的大致位置如下：

步驟三：

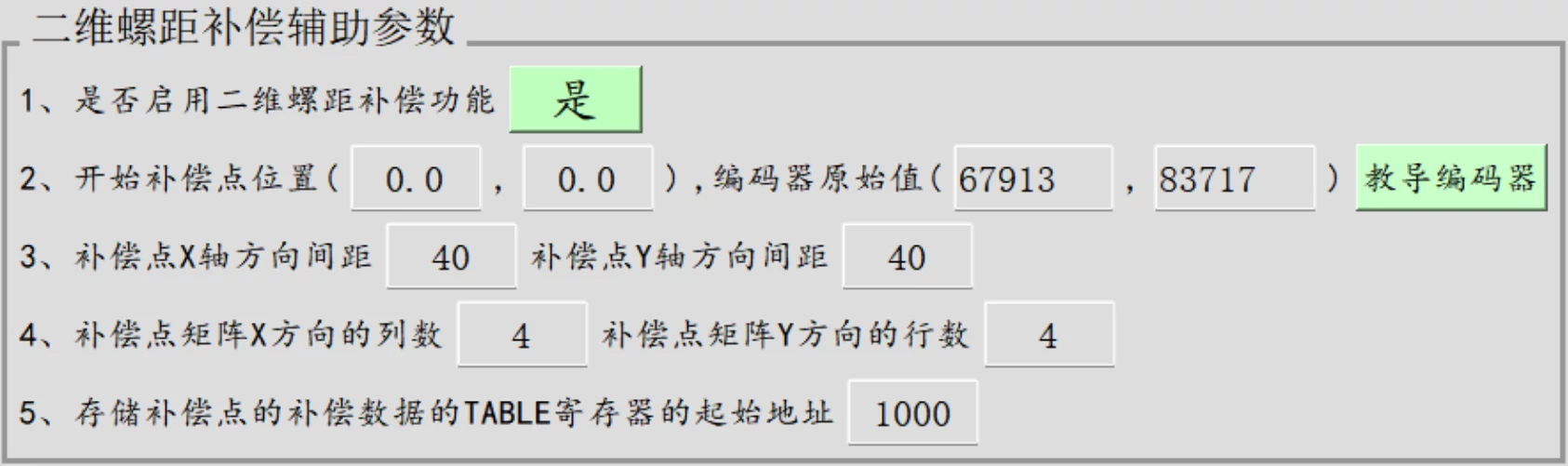

設置二維螺距補償?shù)摹据o助參數】，并運動到【開始補償點】的位置點擊【教導編碼器】，把當前編碼器位置更新到【開始補償點】的編碼器原始值里面。

步驟四：

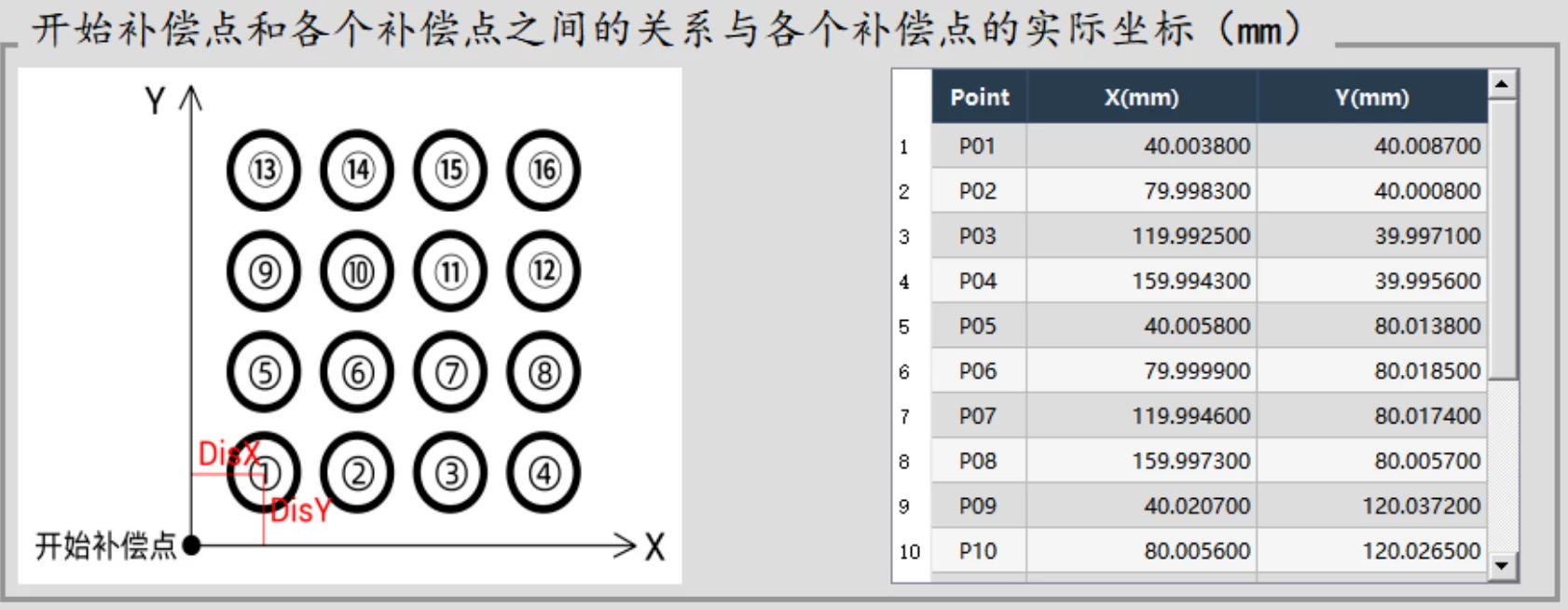

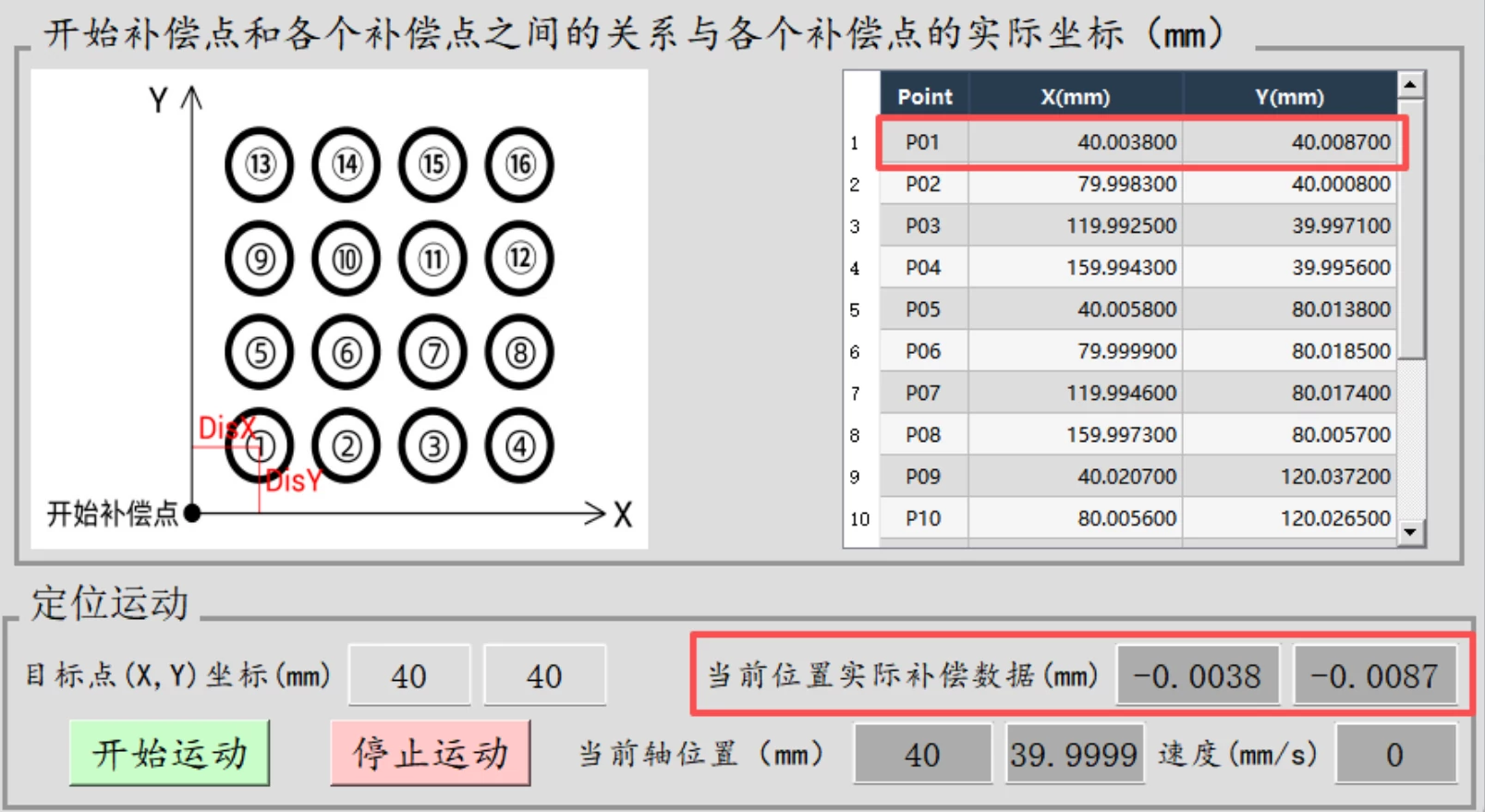

通過視覺找出這16個圓的圓心的實際坐標，并把坐標填入到Ui界面的表格里面。

步驟五：

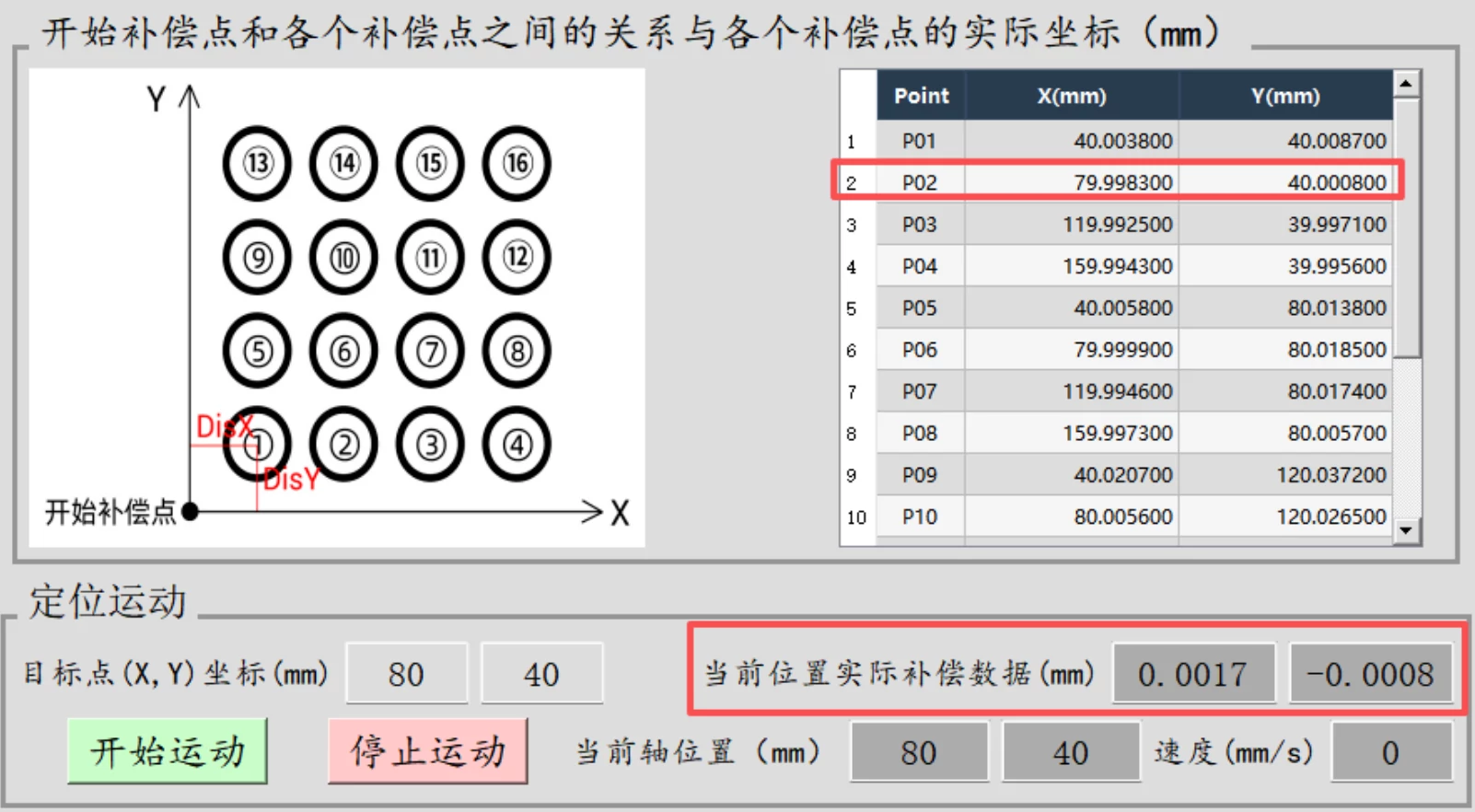

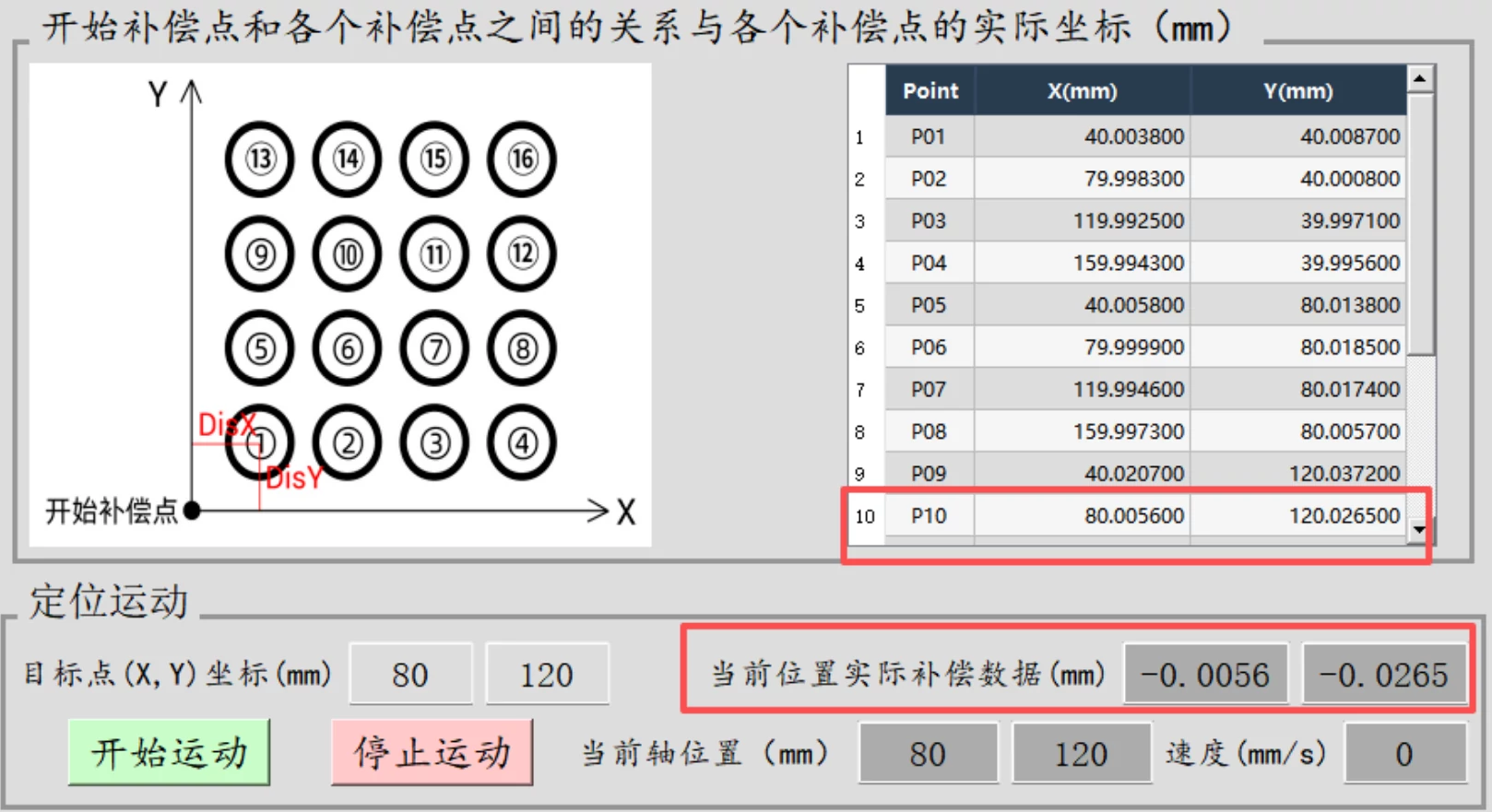

運動到各個補償點驗證效果，具體補償效果如下：

步驟六：
上位機編程詳情。

①如何啟用二維螺距補償功能。

int TimeOut = 3000;
int TempI[AxisNum]={0,0};
int AxisList[AxisNum] = {AxisIdX,AxisIdY};
float PcTable[16*2];
//是否啟用二維螺距補償功能
if((0 == m_Enable)&&(ui->Enable->text() == "是"))
{
  //等待軸停止，軸停下來了才可以打開二維螺距補償功能
  while (TimeOut>0) {
    ZAux_Direct_GetIfIdle(handle,MyAxisInfo[0].AxisId,&TempI[0]);
    ZAux_Direct_GetIfIdle(handle,MyAxisInfo[1].AxisId,&TempI[1]);
    if((TempI[0] != 0 ) &&(TempI[1] != 0))
    {
      break;
    }
    QThread::msleep(10);
    TimeOut = TimeOut -10;
  }
  if(TimeOut ==0)
  {
    qDebug()TableData->rowCount(); row++) {
    QTableWidgetItem *xItem = ui->TableData->item(row, 1); // X列（索引1）
    QTableWidgetItem *yItem = ui->TableData->item(row, 2); // Y列（索引2）
    if (xItem && yItem) {
      // 直接讀取表格顯示的文本值
      QString xText = xItem->text(); // 如 "40.003800"
      QString yText = yItem->text(); // 如 "40.008700"
      // 轉換為浮點數
      bool xOk, yOk;
      float xValue = xText.toFloat(&xOk);
      float yValue = yText.toFloat(&yOk);
      if (xOk && yOk) {
        // 按原邏輯存儲到PcTable數組
        PcTable[i] = xValue;
        i = i + 1;
        PcTable[i] = yValue;
        i = i + 1;
      } else {
        qDebug() text().toUInt();i++) //行
 {
   for(j=0;jMaxPointX->text().toUInt();j++) //列
   {
     PcTable[2*(i*4+j)] = ((1+j)*ui->DisX->text().toFloat()+ui->StartMposX->text().toFloat()-PcTable[2*(i*4+j)])* MyAxisInfo[0].Units;
     PcTable[2*(i*4+j)+1] = ((1+i)*ui->DisY->text().toFloat()+ui->StartMposY->text().toFloat()-PcTable[2*(i*4+j)+1])* MyAxisInfo[1].Units ;
   }
 }
 //啟用二維螺距補償功能
 /*************************************************************
 Description:  //二維螺距補償, 4系列(VERSION_BUILD > 230511)特殊固件支持. 比較占CPU, 標準固件不支持.
 Input:     //handle 句柄連接
 Input:     //AxisList	 軸號列表
 Input:     //iEnable 0- 關閉補償, 1- XY補償，2- XYX補償，3- XYY補償
 Input:     //StartMposX 起始補償MPOS位置X,
  Input:     //StartMposY 起始補償MPOS位置Y,
 Input:     //DisX	每個補償點間距X,
 Input:     //DisY	每個補償點間距Y,
 Input:     //MaxPointX 補償區間總點數
 Input:     //MaxPointY 補償區間總點數
 Input:     //TableStartId  螺距補償表存儲的table位置，從startpos下一個點開始存儲，脈沖數單位, 每個點存儲兩個數據,表示X方向偏差值與Y方向偏差值. 先存儲第一行(X方向), 再存儲第二行.總共占用 maxpointx*maxpointy*2 個TABLE位置.
 Input:     //PcTable 區間補償值列表
 *************************************************************/
 ZAux_Direct_Pitch2set(handle,AxisList,2,1,ui->StartMposX->text().toFloat(),ui->StartMposY->text().toFloat(),
            ui->DisX->text().toFloat() ,ui->DisY->text().toFloat(),
            ui->MaxPointX->text().toUInt(),ui->MaxPointY->text().toUInt(),
            ui->TableStartId->text().toUInt(),PcTable);  m_Enable=true;}

②定時器如何實時計算實際補償數據到UI界面。

float TempDpos[AxisNum]={0,0};
float TempActuaPul[AxisNum]={0,0};
//理論上發的脈沖數
ZAux_Direct_GetDpos(handle,MyAxisInfo[0].AxisId,&TempDpos[0]);
TempDpos[0] = (TempDpos[0] - ui->StartMposX->text().toFloat() )*(MyAxisInfo[0].Units);
ZAux_Direct_GetDpos(handle,MyAxisInfo[1].AxisId,&TempDpos[1]);
TempDpos[1] = (TempDpos[1] - ui->StartMposY->text().toFloat() )*(MyAxisInfo[1].Units);
//實際上發的脈沖數
ZAux_Direct_GetEncoder(handle,MyAxisInfo[0].AxisId,&TempActuaPul[0]);
TempActuaPul[0] = (TempActuaPul[0] - ui->StrarEncoderX->text().toFloat());
ZAux_Direct_GetEncoder(handle,MyAxisInfo[1].AxisId,&TempActuaPul[1]);
TempActuaPul[1] = (TempActuaPul[1] - ui->StrarEncoderY->text().toFloat());
//實際上發的脈沖數 -理論上發的脈沖數 = 實際補償?shù)拿}沖數 （除以脈沖當量后表示實際補償?shù)木嚯x）
ui->CompenDataX->setText(QString("%1").arg((TempActuaPul[0]-TempDpos[0])/(MyAxisInfo[0].Units)));
ui->CompenDataY->setText(QString("%1").arg((TempActuaPul[1]-TempDpos[1])/(MyAxisInfo[1].Units)));

完整代碼獲取地址

▼

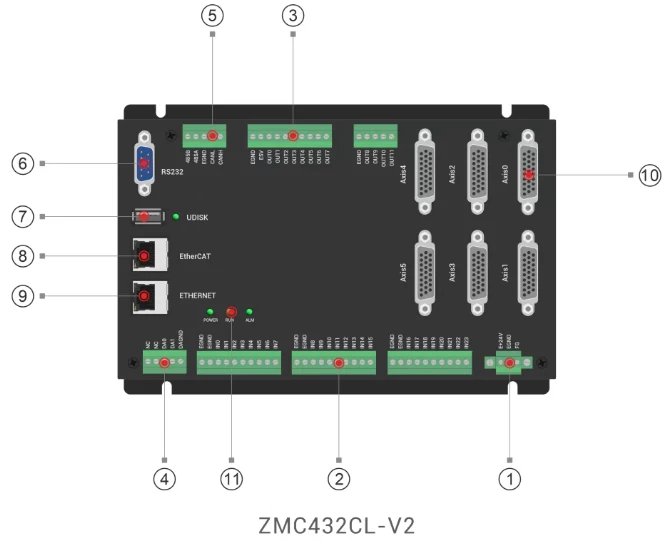

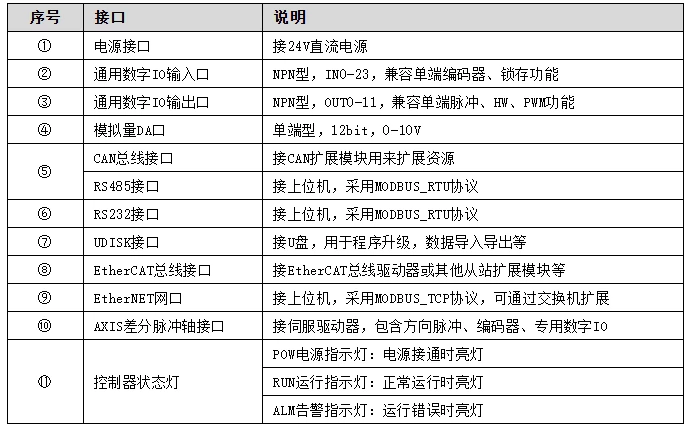

本次，正運動技術步進控制的光柵尺全閉環EtherCAT運動控制器ZMC432CL-V2快速入門：二維螺距補償(下)，就分享到這里。
