ICL111A | 矽典微毫米波傳感器AiP芯片
特征
超小尺寸：支持6 mm窄邊框，可集成于各種緊湊空間；
便捷開發：無需天線開發和高頻板材加工，大幅縮短開發周期；
無憂量產：無需毫米波模組量產經驗，快速實現產品量產；
超低功耗：可實現電池供電的μA級工作電流；
功能
ICL111A是獨具優勢的24GHz單發單收毫米波AIP傳感器芯片，獨特專利保護的小型化AIP天線設計，具備μA級超低功耗。芯片完整集成了毫米波傳感器的天線、射頻收發機和信號處理系統。外圍元器件更少，模組尺寸更小，開發生產更便利，環境適配性更強。
產品規格
通道數 | 1T1R |
典型工作頻率 | 24 ~ 24.25 GHz |
調頻帶寬 | 250 MHz |
等效全向輻射 功率EIRP | 9 dBm |
波束寬度 | 90° @-3 dB 120° @-6 dB |
調頻斜率 | 最快20 MHz/us |
調頻誤差 | 0.45‰ @250 MHz SRRC/FCC/CE合規 |
等效全向噪聲 系數EINF | 10 dB |
PLL相位噪聲 | -97 dBc @1 MHz |
2.5 MHz/16 bit | |
超分辨率/濾波/CFAR目標檢測等 | |
工作電壓 | 3.0 ~ 3.6 V |
平均電流 | 55 μA @0.3％占空比 |
高精度發射功率 控制/檢測 | 支持 |
封裝形式及尺寸 | 5.5 x 5.5 mm FCCSP |

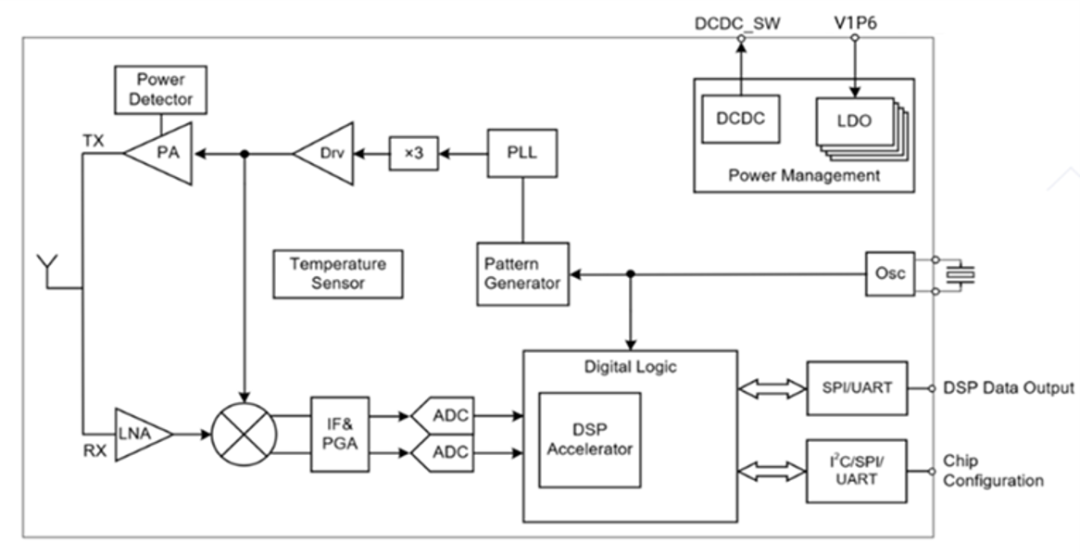

ICL111A芯片系統框圖
適配豐富的應用場景
智能家電
屏幕喚醒
空間管理
人機交互
