項目背景與核心需求

某機械加工企業在智能化產線升級過程中，遭遇工控網絡跨網段、跨協議的通訊壁壘問題，成為制約產線高效運行的核心痛點。該企業控制層采用西門子 S7-1200/1500系列 PLC，基于 S7/TCP協議組建控制網絡，部署于 192.168.1.0/24網段，承擔產線整體的邏輯控制、數據匯總與指令下發功能；現場設備層則配備多臺 Profinet總線型變頻器、伺服驅動器及數據采集模塊，分布在 192.168.2.0/24網段，負責執行具體的生產動作與現場數據采集。

因原有網絡規劃未考慮跨網段協議互通，控制層與設備層無法實現直接數據交互，傳統硬接線方案不僅布線繁雜、維護難度大，還存在數據傳輸滯后、指令響應不及時的問題。結合企業生產實際，提出明確的通訊需求：一是無需重構現有工控網絡拓撲，最大化利用現有網絡資源，降低改造成本；二是實現 PLC對 Profinet現場設備的實時數據采集，采集周期≤100ms，指令下發延遲≤50ms，滿足產線高精度、高實時性控制要求；三是保障通訊系統穩定可靠，適配產線 7×24h連續生產模式，通訊中斷率降至最低；四是具備良好的擴展性，支持后期新增 Profinet設備的無縫接入，無需大幅調整現有系統。

解決方案：基于以太網通訊處理器的跨網段互聯架構搭建

針對企業面臨的跨網段、跨協議通訊痛點，本項目摒棄傳統網絡重構與硬接線改造的思路，采用以工業級 S7/TCP轉 Profinet以太網通訊處理器為核心的互聯架構搭建方案，打造適配企業現有網絡環境的高效通訊鏈路，從根本上解決控制層與設備層的數據互通難題。

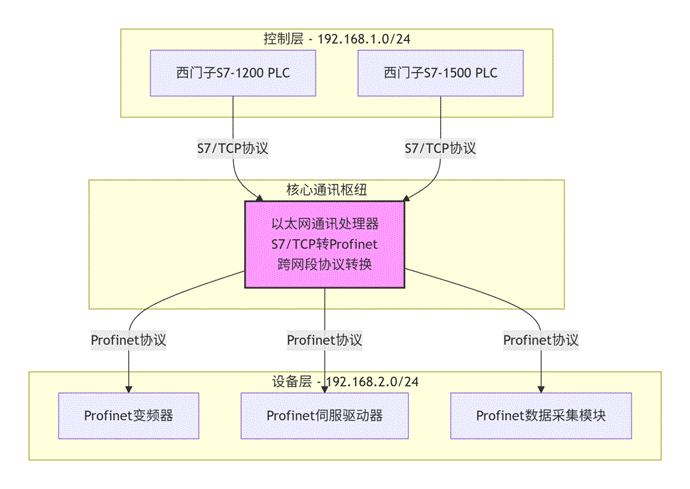

本方案將以太網通訊處理器作為控制層與設備層之間的核心通訊樞紐，其核心設計邏輯為在保留現有兩個網段獨立運行的基礎上，搭建專屬的跨網段通訊橋梁，既不破壞原有工控網絡的安全性與獨立性，又能實現協議的雙向轉換與數據的高速轉發。以太網通訊處理器分別與控制層 S7/TCP網段、設備層 Profinet網段建立穩定連接，作為中間節點承擔協議解析、數據轉換、跨網段轉發的核心功能，實現 S7/TCP與 Profinet協議的透明化轉換，讓控制層 PLC與現場 Profinet設備無需適配對方協議，即可完成無縫的數據交互。

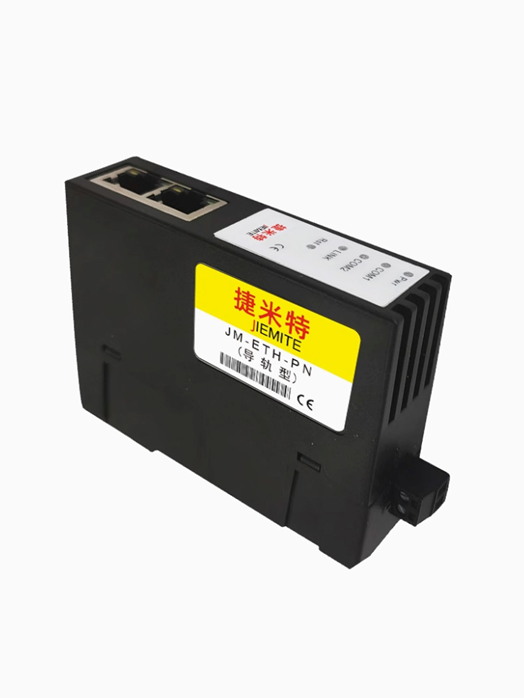

該架構充分兼顧部署便捷性與系統兼容性，僅需在現有網絡中完成以太網通訊處理器的部署與基礎邏輯配置，無需修改 PLC原有程序、調整現場設備參數，也無需重構工控網絡拓撲，完全適配企業現有設備布局與運維習慣。同時，架構設計預留充足的擴展接口，支持后期新增 Profinet設備的快速接入，僅需在處理器中完成簡單的設備信息配置，即可實現新設備與控制層的互聯互通，為企業后續產線升級提供靈活的拓展空間。此外，PLC以太網模塊的工業級設計可適配車間復雜的工業環境，具備強抗電磁干擾、寬溫穩定運行的特性，為跨網段通訊提供可靠的硬件支撐。

項目落地運行效果

方案完成部署后，經 72小時全流程、滿負荷連續測試，以及后續 6個月的常態化穩定運行，各項性能指標均達到并超出企業預期，成功解決跨網段通訊難題，為產線高效運行提供了堅實的通訊保障。

通訊性能上，跨網段數據傳輸延遲穩定在 10-25ms，PLC對現場設備的指令下發響應時間≤10ms，100ms的數據采集周期精準執行，全程無丟包、無延遲抖動問題，完全滿足工業現場對實時性、精準性的控制要求。運維效率上，替代傳統硬接線方案后，現場布線量減少 60%，設備布線更加簡潔規范，同時PLC以太網模塊自帶可視化診斷界面，可快速定位通訊故障點，設備故障排查時間從原來的 1.5小時大幅縮短至 10分鐘，產線整體通訊故障率降低 70%，大幅減少因通訊問題導致的生產停機時間。

擴展適配性上，企業后期新增 5臺 Profinet數據采集模塊時，僅在以太網通訊處理器中新增設備映射表，無需修改 PLC控制程序，也無需調整現有網絡拓撲，30分鐘內即完成全部部署與調試，實現新設備的無縫接入，充分驗證了該架構的靈活擴展性。運行穩定性上，以太網通訊處理器在車間 - 20℃~60℃的溫度環境下穩定運行，抗變頻器、伺服等設備的電磁干擾能力符合工業標準，連續 6個月無任何通訊中斷，保障了產線 7×24h連續生產的需求。

項目價值總結

本項目依托以太網通訊處理器搭建跨網段互聯架構，在不改動現有網絡拓撲、不修改原有設備程序的前提下，完美解決了 S7/TCP與 Profinet協議跨網段通訊的行業痛點，實現了控制層與設備層的無縫互聯與高效數據交互。相比傳統的網絡重構方案，本方案將改造成本降低 80%，部署周期縮短至 1個工作日，大幅減少了企業的時間與資金投入；同時，PLC以太網模塊的協議透明化轉換功能，降低了 PLC編程與現場調試的技術門檻，無需專業的 Profinet協議調試經驗即可快速上手，降低了企業的運維技術成本。

從行業應用角度，該方案為制造業智能化產線升級中面臨的跨網段、跨協議通訊問題，提供了一套低成本、高可靠、易部署、可擴展的落地范本，其設計思路與實施方法可廣泛適配汽車零部件、機械加工、倉儲物流、電子制造等多個行業的工控網絡改造需求，為工業企業打通工控網絡數據壁壘、實現設備互聯互通與數據高效流轉提供了實用的解決方案，助力企業加快智能化升級步伐。
