測試設備：ATA-2041高壓放大器、壓電MFC執行器致動的柔性懸臂梁、計算機、測振儀控制器、實時仿真系統、測振儀光學頭。

實驗過程：搭建了壓電MFC執行器致動的柔性懸臂梁主動控制實驗裝置，先通過MPSO算法確定基于MPI模型的前饋和復合線性化控制器，在低頻驅動信號下測試并驗證其對遲滯特性的補償效果；再建立基于EMD綜合模型的控制方法，將動態力學模型簡化為四階模型并構建偽逆模型，整定PI反饋參數，在5-30Hz寬頻帶諧波信號下測試，對比未控制、前饋及復合控制的滯回曲線與線性化誤差，驗證兩種控制方法在低頻和寬頻帶場景下的有效性。

圖1：系統控制框圖

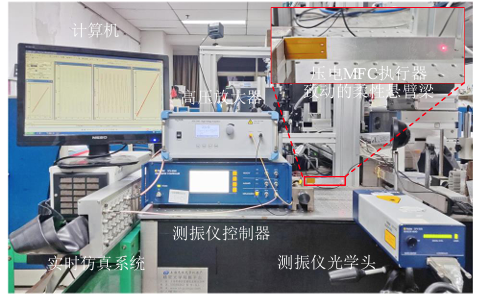

圖2：實驗平臺

實驗結果：

1、基于MPI模型的前饋和復合線性化控制均能有效降低壓電MFC執行器低頻遲滯特性對柔性懸臂梁輸出位移精度的影響，且復合控制的非線性度降低效果更優。

2、基于EMD綜合模型的前饋和復合線性化控制可有效補償寬頻帶內遲滯、蠕變及結構動力學特性的綜合影響，實現柔性懸臂梁寬頻帶輸入-輸出關系的線性化。

3、基于EMD綜合模型的復合控制相較于前饋控制，在不同驅動電壓頻率下非線性度最大降低50.69%、最小降低22.19%，寬頻帶線性化控制精度更優。

4、柔性懸臂梁動態力學模型由七階簡化為四階后，與實驗數據在幅頻和相頻響應上仍保持較高吻合度，可穩定用于寬頻帶線性化控制。

5、反饋回路的引入能有效消除前饋控制中因模型誤差和外界干擾產生的偏置誤差，但在驅動電壓頻率較高時，反饋控制的實時性會對控制精度產生一定影響

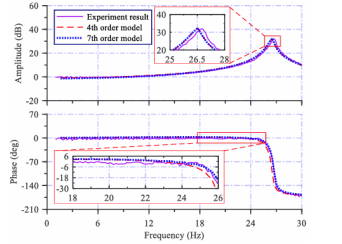

圖3：七階系統、四階系統和實驗數據的頻率響應對比曲線

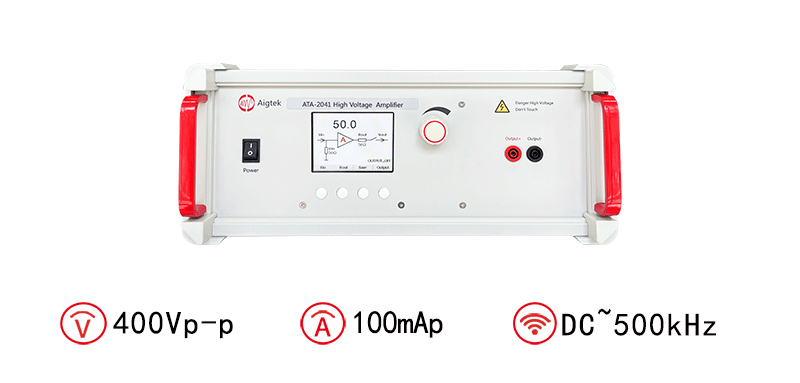

圖：ATA-2041高壓放大器指標參數
