應用

在航空航天、大型風電裝備及重型機械的實驗室測試中，對大型復雜結構進行全尺寸、高密度的振動響應監測已成為驗證結構強度與疲勞壽命的關鍵環節。

本案例客戶針對此類應用場景下，對測試系統通道密度與同步精度提出的嚴苛要求，簡儀基于PXIe-2519G2機箱與PXIe-3161a控制器，構建了超大規模振動測試系統。該方案核心采用了6塊PXIe-9516高性能動態信號分析儀，利用其卓越的抗混疊濾波性能與ICP傳感器適配能力，擴展實現了96路同步振動信號采集。系統充分發揮了PXIe架構的高帶寬與低抖動特性，能夠精準捕捉結構在激振下的微小振動細節，為大型結構的模態分析、沖擊響應譜 (SRS) 計算及疲勞損傷評估提供了高保真度的數據基礎。

挑戰

構建96通道的大型振動測試系統，主要面臨以下核心挑戰：

多物理場同步難題：大型結構測試往往需要同時采集振動、聲學及應變信號。如何確保分布在幾十米范圍內的96路傳感器信號在時間軸上嚴格對齊，消除因采樣時鐘偏差導致的相位誤差，是獲取準確模態振型的關鍵。

海量數據吞吐與實時性：96路通道以高采樣率 (如每通道51.2 kS/s) 持續運行時，會產生巨大的數據流。這對系統的總線帶寬、控制器的處理能力以及存儲介質的寫入速度提出了極高的要求，必須避免因數據阻塞導致的丟幀。

電磁干擾與信號保真：實驗室環境中存在各種動力電纜與變頻設備，強電磁干擾極易耦合進高阻抗的振動傳感器信號中。如何在復雜的電磁環境下保持微伏級信號的純凈度，是測試成功與否的另一大挑戰。

解決方案

為應對上述挑戰，本系統采用了高性能的模塊化硬件架構與精密的同步機制：

高密度采集前端：核心采用6塊PXIe-9516動態信號分析儀。每塊板卡具備16路IEPE/ICP信號調理能力，內置24位Delta-Sigma ADC與可編程抗混疊濾波器。通過級聯6塊板卡，系統實現了96路同步采集，所有通道共享同一時鐘源，相位偏差控制在極低水平。

高性能系統平臺：

機箱：選用PXIe-2519G2 9槽全混合機箱，提供穩定的供電系統與高效的散熱風道，確保長時間滿負荷運行的穩定性。

控制器：搭載PXIe-3161a伺服器等級的高性能嵌入式控制器，利用其多核處理器與大容量?jī)?nèi)存，實時處理96路數據的頻譜分析、階次跟蹤及數據流盤任務，保證了系統的實時響應能力。

硬件級同步技術：利用PXIe-2519G2機箱背板固有的觸發總線與100 MHz PXIe_CLK100系統參考時鐘，將所有PXIe-9516模塊鎖定在同一個時基上。這種硬件觸發方式消除了軟件觸發的不確定性，實現了96個通道間的同步。

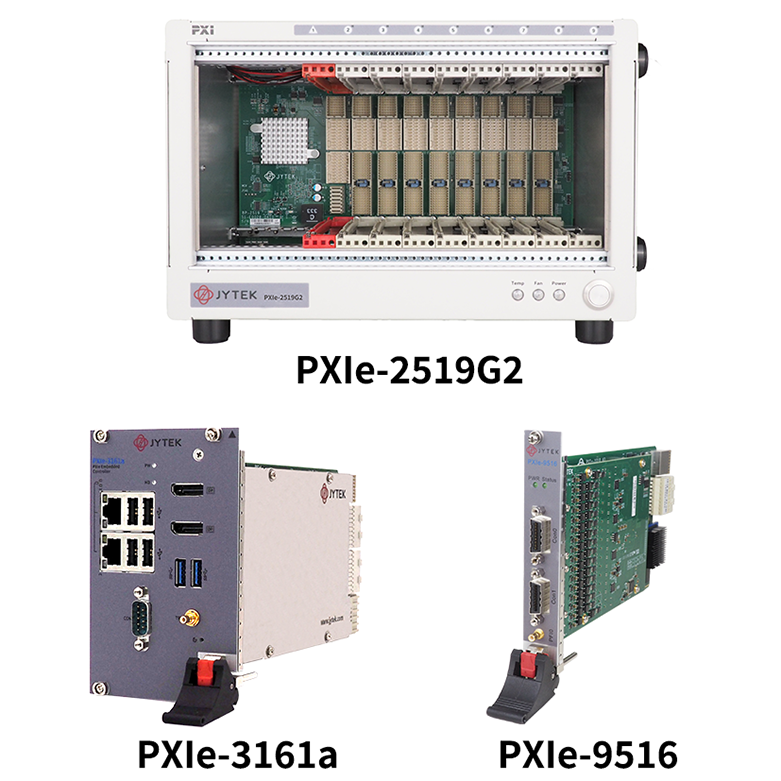

使用的簡儀產品

硬件

PXIe-2519G2：9槽全混合PXIe機箱

PXIe-3161a：服務器級第11代IntelXeon高性能PXI Express控制器

PXIe-9516：精度0.12%，24位分辨率，16通道，256 kS/s 動態信號采集模塊

軟件

SeeSharpTools：銳視測控軟件開發工具包

系統優勢

超高通道密度：?jiǎn)蜗到y(tǒng)支持96路同步采集，滿足大型結構測試需求

卓越同步性能：硬件級同步技術確保數據相位一致性

專業軟件支持：銳視測控軟件平臺，幫助客戶快速搭建測試測量解決方案

高可靠性設計：工業級硬件平臺，適合長時間穩定運行

擴展性強：基于PXIe架構，便于未來系統升級

為什么選擇簡儀

銳視測控平臺：銳視測控平臺使用C# 語言開發，提供了一個強大且易于使用的開發環境，幫助客戶快速實現項目開發。

成熟的產品：簡儀產品經過長期市場驗證，具有可靠的性能和穩定性。

POC驗證服務：簡儀提供售前的POC(原理驗證)服務，幫助客戶驗證產品性能和適用性。

高精度：簡儀的產品滿足了客戶對測試精度和可靠性的高要求。

成本效益：相比國外品牌，簡儀的解決方案不僅性能更優，而且在成本上具有明顯優勢，降低了客戶的整體制造成本。

供貨速度：簡儀能夠快速供貨，確保項目按時進行。

技術支持和快速響應能力：簡儀提供優質的本地化技術支持，快速響應客戶需求，幫助客戶解決問題，確保了測試任務的順利進行。

該96通道振動測試儀成功應用于客戶的某大型風電裝備實驗室，實現了對風力發電機塔架在不同風速條件下的全尺寸振動監測。系統運行穩定，采集數據質量?jī)?yōu)異，為設備的結構優化設計提供了可靠的數據支撐。
