在現代工業設施中，特別是涉及易燃易爆介質的儲存和處理領域，雷電災害已成為一項重大安全隱患。智能防雷接地電阻在線監測系統作為一種先進的技術手段，能夠?qū)崟r監控接地系統的性能，確保設備在雷擊環境下的穩定運行。該系統不僅能及時發現接地電阻異常，還能與雷電預警機制結合，形成全面的防雷防護網絡。根據相關規范，如針對石油庫和油氣儲存企業的要求，這種監測系統在多雷區或土壤腐蝕嚴重的地區尤為關鍵，能有效降低事故風險，提高運營效率。

地凱防雷智能防雷接地電阻在線監測系統概述

智能防雷接地電阻在線監測系統通常由接地電阻檢測儀、通信網絡、監控平臺和連接線纜等組件構成。其核心功能是實時測量儲罐或設備的接地電阻值，確保不超過10Ω的閾值。一旦電阻異常，系統會立即報警，避免潛在的靜電積累或雷擊誘發的事故。同時，該系統需具備高精度測量能力，不干擾被監測接地系統的正常運作。

與此配套的雷電預警系統是不可或缺的補充。它包括雷電探測模塊、數據處理模塊和應用終端，能實時監測地面雷電特征參數，提供臨近預警信息，如預警級別、時間、區域和解除通知。預警提前時間不少于10分鐘，平均有效報警率不低于80%。系統分為預警啟動、持續和結束階段，不能替代傳統的雷電保護裝置，但能為操作人員提供寶貴的響應窗口。在大型油氣儲存企業中，如單罐容積超過100000m3的原油庫或總庫容不小于50000m3的成品油庫，應優先部署此類系統，尤其在地屬多雷區或強雷區的二級以上石油庫。

供電線路的設計也需注重防護。當線路跨越不同防雷分區時，應在首端或末端安裝與設備耐壓水平匹配的過電壓保護裝置。若使用電涌保護器（SPD），則需實時監測其運行狀態及后備保護裝置，確保整體可靠性。

產品選型與參數分析

針對不同應用場景，市場上有多款智能防雷接地電阻在線監測產品可供選擇。這些產品通常支持多種通信接口，如RS485、LoRa或4G，確保數據傳輸穩定。以下基于典型型號的參數，總結選型要點。

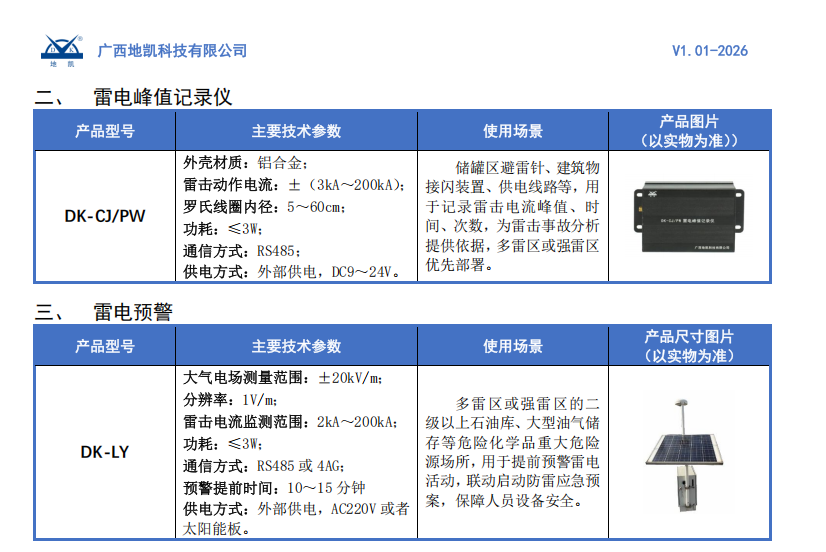

首先，考慮雷電預警與接地監測一體化的設備。例如，地凱DK-CJ/PW型號適用于戶外安裝，支持±3kA~200kA的雷電流監測，尺寸為5~60cm，通信方式為RS485，提供DC9~24V供電。該設備內置存儲單元，能記錄雷擊事件，并通過多區段預警功能，提升響應速度。類似地，DK-LY系列針對太陽能供電場景，輸出功率為±20kV/m，分辨率1V/m，電流范圍2kA~200kA，支持≤3W功率消耗，通信接口包括RS485和4mA，供電為10~15V分中。該型號特別適合偏遠地區的石油儲罐監測，能集成大氣電場傳感器，實現雷電臨近預警。

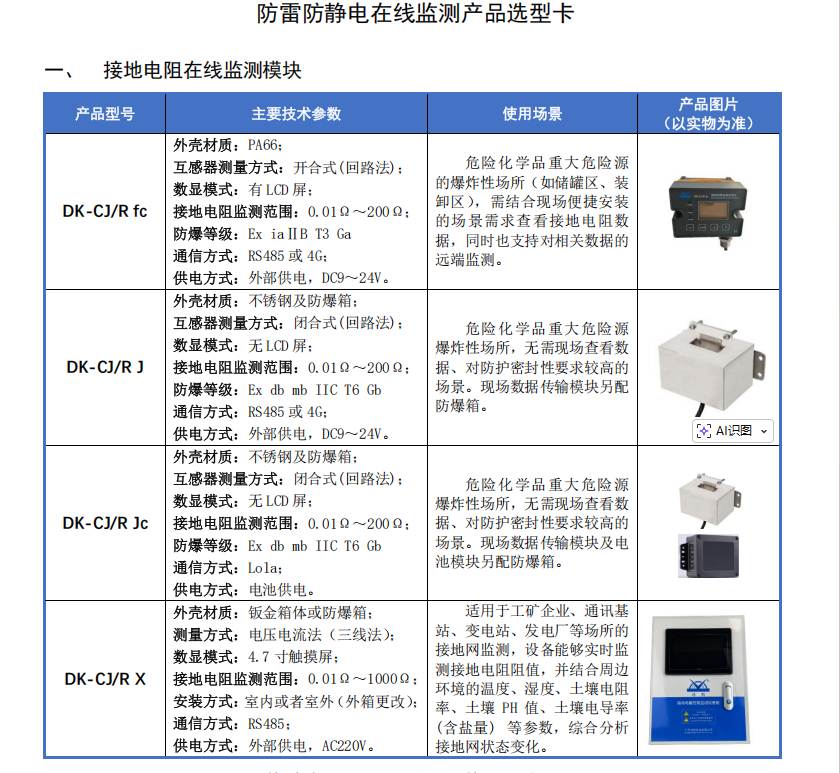

在防雷接地電阻監測方面，地凱DK-CJ/R fc系列提供P466外殼防護，直流測量方式，支持LCD顯示，電流范圍0.01Ω~200Ω，供電為ia IIB T3 Ga。測量精度高，適用于易爆環境，能實時顯示電阻值并報警。DK-CJ/R J型號類似，支持無LCD版本，mb IIC T6 Gb供電，LoRa通信，確保在腐蝕性土壤中的長期穩定。

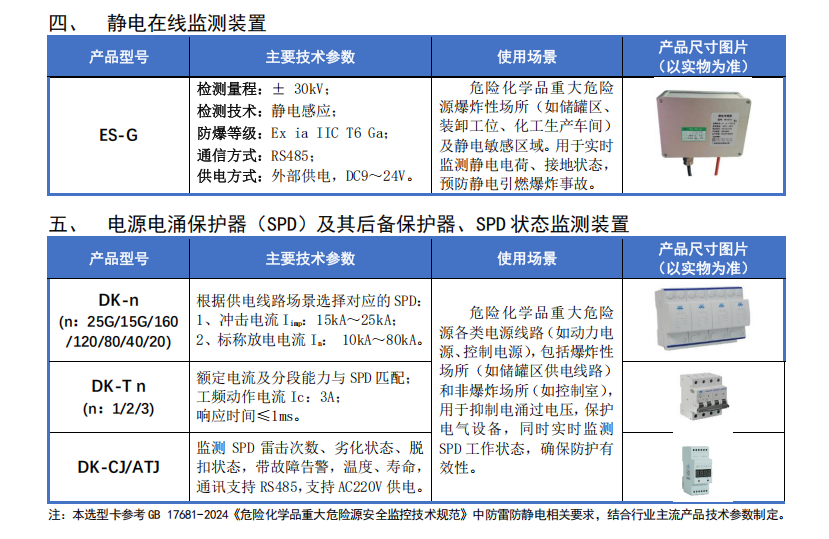

對于更高級的SPD監測，地凱DK-n系列（如25G/15G/160/120/80/40/20）提供根部供電，電流1.5kA~25kA，適用于工業級SPD保護。DK-T n (n=1/2/3)則聚焦于分段式監測，Ic為3A，支持多路輸入。DK-CJ/ATJ型號集成SPD狀態監測，支持RS485、AC220V供電，適用于綜合防雷系統。

此外，ES-G系列強調低功耗，監測電壓±30kV，供電Ex ia IIC T6 Ga，RS485通信，DC9~24V。該系列適合地面儲罐群，能統計雷電歷史數據，支持遠程查詢。

選型時，應根據現場環境匹配參數：多雷區優先高精度預警模塊；腐蝕土壤地區選耐候性強的設備；易爆介質儲罐需Ex防爆認證。同時，考慮集成性，如與現有SCADA系統的兼容。

智能防雷接地電阻在線監測，石化防爆接地電阻 智能防雷接地電阻在線監測，石化防爆接地電阻 智能防雷接地電阻在線監測，石化防爆接地電阻

地凱防雷智能防雷接地電阻在線監測系統應用方案設計

在實際部署中，智能防雷接地電阻在線監測的應用方案需因地制宜，聚焦于高風險行業如石油化工、天然氣儲存和電力設施。

方案一：大型石油庫防雷監測網絡

對于總庫容超過1000000m3的原油庫，建議構建全覆蓋監測網絡。每個儲罐安裝接地電阻檢測儀，如DK-CJ/PW，實時監測接地電阻。若電阻超過10Ω，系統通過4G網絡向中央監控平臺發送報警。結合雷電預警模塊（如DK-LY），在雷云接近時（提前10min）啟動預警，操作人員可暫停高風險作業，如罐區充裝。供電線路配備SPD，如DK-CJ/ATJ，確?？缭椒览追謪^(qū)的安全。實際案例中，這種方案可將雷擊事故率降低30%以上，通過歷史數據分析優化接地樁維護周期。

方案二：多雷區液化天然氣接收站防護

針對單罐容積不小于10000m3的LNG站，在強雷區部署分布式監測。使用DK-CJ/R J設備監測儲罐接地，集成LoRa通信，實現無線組網，減少布線成本。雷電探測模塊置于高點，監測大氣電場變化，提供分級預警（例如，黃色預警為20km內雷擊，紅色為5km內）。當SPD狀態異常時，系統自動切換后備保護。優勢在于實時性強，能與應急響應系統聯動，確保人員疏散和設備隔離。

方案三：土壤腐蝕嚴重地區的儲罐群監測

在腐蝕性土壤環境中，如沿海或酸性土壤區，優先選用耐腐蝕外殼的產品，如ES-G系列。每個儲罐接地點安裝傳感器，監測電阻波動。若異常，報警至移動終端。結合DK-n SPD保護器，監測過電壓事件。該方案強調預防維護，通過數據趨勢分析預測腐蝕加劇，提前更換接地材料。適用于成品油庫（總庫容不小于50000m3），能顯著延長設備壽命。

方案四：綜合工業園區應用

對于混合設施，如包含液化石油氣儲存（總庫容不小于10000m3）的園區，采用模塊化方案。核心是DK-CJ/R fc與DK-T n的組合，支持多協議集成。雷電預警覆蓋整個園區，接地監測針對關鍵節點。供電線路SPD實時監測，確保不影響正常生產。數據處理模塊可生成報告，支持遠程訪問，便于監管部門審核。

總體而言，智能防雷接地電阻在線監測的應用能顯著提升安全水平，符合國家標準要求。在高風險行業中，它不僅是合規工具，更是主動防護策略。
