你是否曾經想過，在不接觸身體的情況下，就能實時監測自己的呼吸和心跳？如今，這項科幻電影中的技術已經悄然走進現實。海凌科電子推出的LD6002系列生命體征監測雷達模組，正在讓無接觸式健康監測成為可能。

一、工作原理

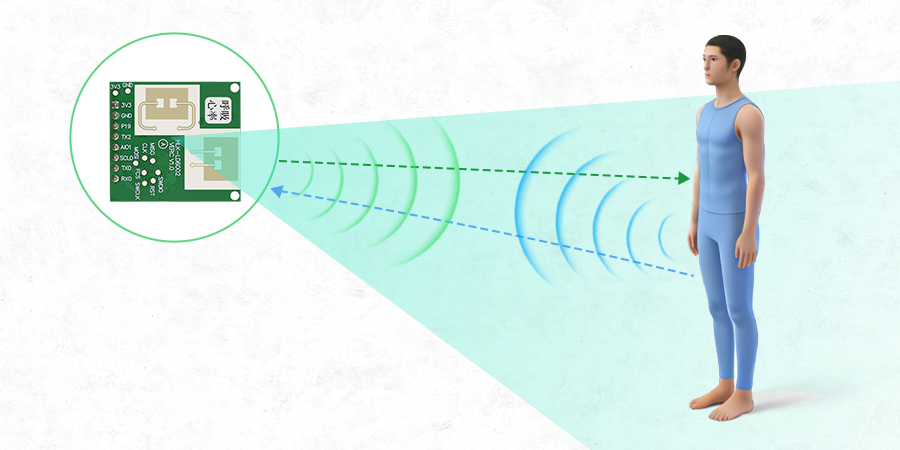

LD6002系列雷達模組采用60GHz毫米波技術，基于FMCW（調頻連續波）工作機制，通過發射電磁波并接收人體反射的回波信號，實現對人體生命體征的精準感知。

當人體保持靜止時，呼吸和心跳引起的胸腔微小起伏，都會導致雷達回波的相位發生變化。雷達內置的信號處理單元通過分析這些微小的相位變化，結合先進的算法，就能實時計算出呼吸率和心率。這一過程完全無接觸，不受溫度、濕度、噪聲、氣流、灰塵、光照等環境因素的影響。

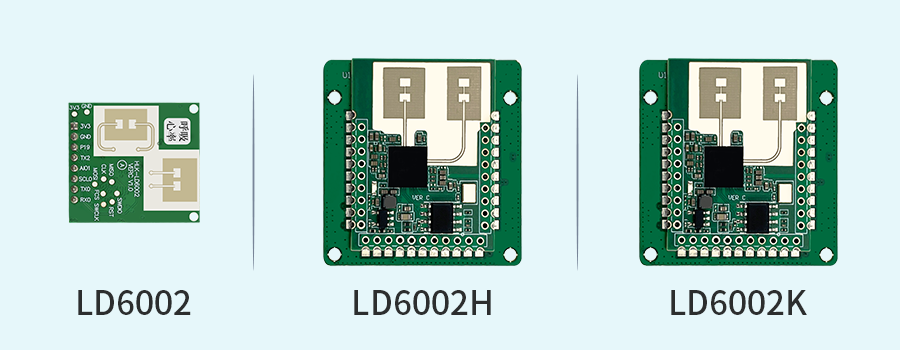

目前海凌科推出了三款各具特色的產品：LD6002（通用款）、LD6002H（兒童看護款）和LD6002K（專業款）。LD6002工作電壓為3.3V，LD6002H和LD6002K則采用5V供電，三款產品均能在1.5米范圍內實現單人呼吸心率的精準監測。

二、產品選型

LD6002系列三款模組核心功能一致，均支持呼吸心率監測，但在電氣規格、硬件接口和功能側重上存在明顯差異，適合不同的應用場景。

LD6002（通用款）：采用3.3V供電，工作電流約600mA，對電源紋波要求極高（≤50mV）。配備UART及多組IO口，支持二次開發，適合有自主開發能力的制造商集成到智能家居設備中。天線波束水平垂直均為±60°，安裝靈活。

LD6002H（兒童看護款）：采用5V供電，工作電流100-200mA，紋波要求≤100mA。接口簡化，僅引出GND、RX、TX、5V四針，即插即用。天線波束擴大至水平垂直±60°，覆蓋范圍廣。除呼吸心率監測外，支持翻身檢測（小孩）、家長可實時了解孩子的睡眠狀態和安全狀況，無需開門打擾。

LD6002K（專業款）：同樣5V供電，電流60-150mA，功耗更低。天線波束為水平垂直±50°，指向性更強，可減少環境雜波干擾。功能最豐富，除呼吸心率外，支持有無人檢測、體動檢測、焦慮指數、距離輸出，并提供排針和焊接兩種連接方式。適合成人醫療康養等對數據維度要求較高的場景。

選型建議：若需要二次開發和多接口，選LD6002；兒童看護、需要翻身體動檢測，選LD6002H；成人醫療級監測、需要豐富數據輸出，選LD6002K。

參考資料：HLK-6002規格書

HLK-6002H規格書

HLK-6002K規格書

三、應用場景

智慧康養：在家庭或社區健康中心，雷達可安裝在床頭或座椅附近，長期跟蹤用戶的靜息心率、呼吸頻率等基礎生命體征。數據可輔助了解身體狀態變化趨勢，為日常健康管理提供參考，無需佩戴設備，不影響正常生活。

兒童睡眠監測：安裝在兒童床附近，實時監測孩子的呼吸、心率及翻身情況。家長通過手機即可查看孩子的睡眠狀態，無需頻繁開門打擾，讓父母更安心。

智能家居：與家居聯動，監測到入睡后自動調節空調、窗簾、燈光。監測到呼吸心率，早上推送睡眠報告?？梢愿鶕?jù)報告了解到自己的睡眠情況。

車載辦公：辦公室監測員工疲勞適時提醒。車內監測駕駛員呼吸心率，疲勞駕駛時發出警報，降低事故風險。

四、總結

LD6002系列生命體征監測雷達模組通過60GHz毫米波技術，實現了對人體呼吸、心率的精準感知，具有不受環境影響、安裝靈活、易于二次開發等優勢。隨著人口老齡化加劇和人們對健康管理的重視，這類無接觸式生命體征監測技術將發揮越來越重要的作用。毫米波雷達正在用它的“無形之手”，為我們的健康保駕護航。
