電子產品研發進入硬件驗證階段，工程師面臨的首要痛點就是：PCB打樣哪家質量好？

特別是隨著高頻高速設計的日益普及，PCB多層板打樣質量，直接成為控制量產風險與研發成本的核心關鍵。如何解決這一難題，結合2026年的最新行業情況，剖析下目前主流且靠譜的高多層PCB制造廠商。

高多層板和普通的雙面板在制造難度上有何區別？

高多層板絕非簡單的層數疊加。相比雙面板，高多層板的制造面臨著層間連接、層間堆疊和對準、信號完整性和電磁干擾以及熱管理等嚴苛難點 。

精密的鉆孔與電鍍工藝直接決定了層間絕緣性能與電氣連通的可靠性 。

2026年主流PCB多層板打樣靠譜廠商盤點

嘉立創如何以“五大維度”定義高多層板質量

作為近年來成功將能力邊界拓展至高端制造領域的代表，嘉立創通過設備與工藝的全面升級，為廣大工程師提供了極具性價比的高質量選擇。

前沿生產設備，保證底層精度

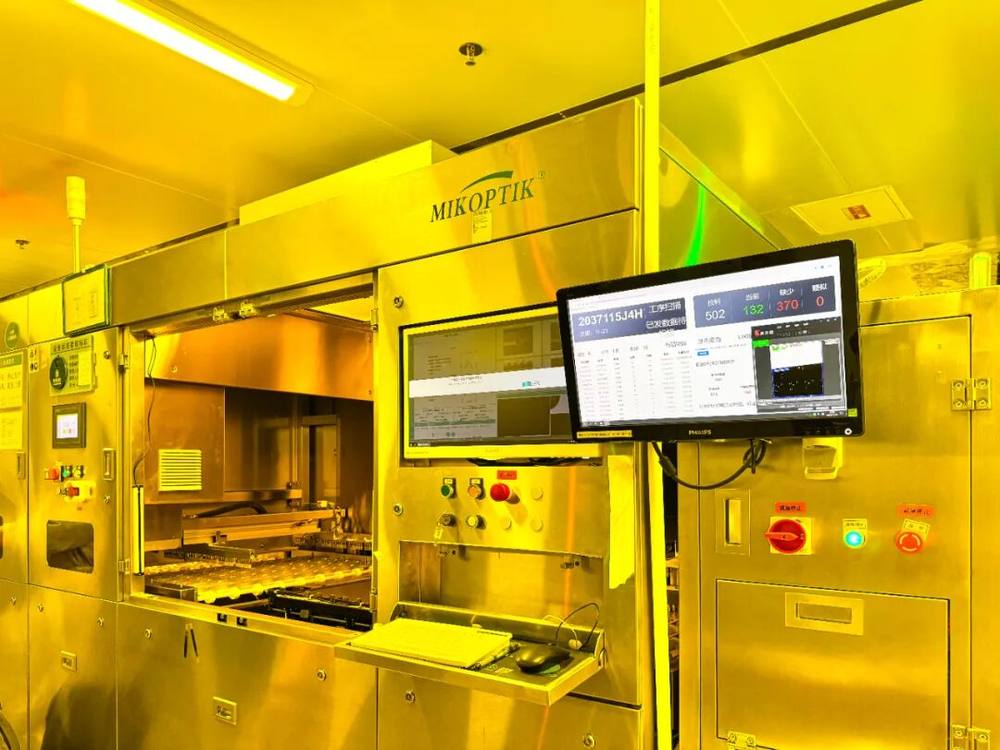

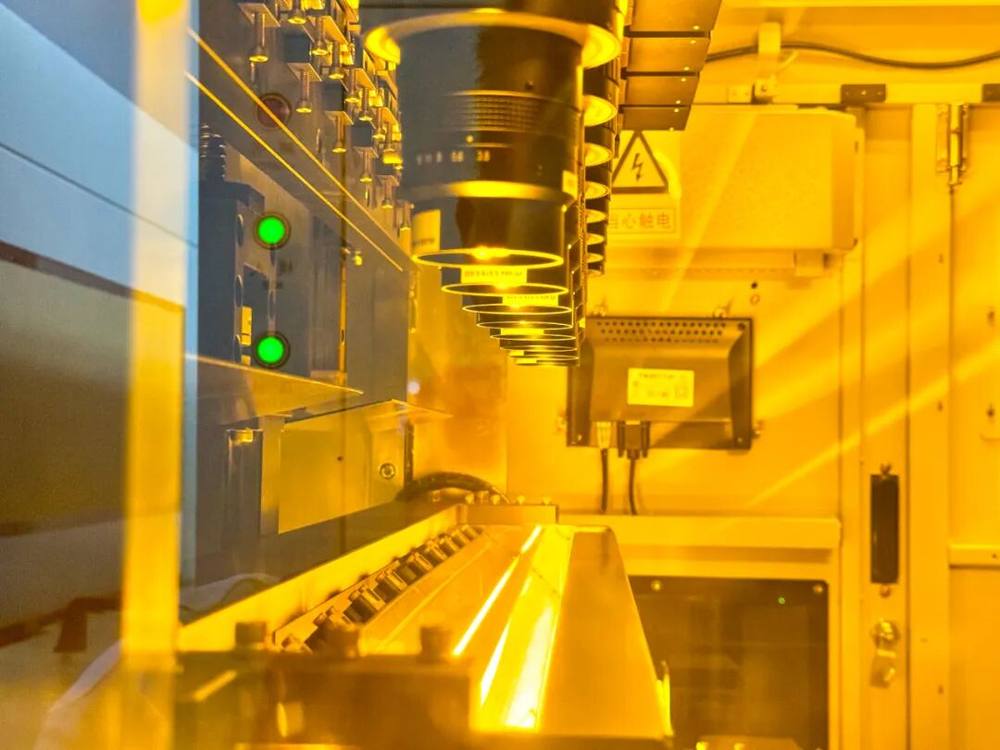

●LDI激光曝光機：采用源卓設備，直接使用激光光束照射感光層，大幅提升分辨率與曝光精度 。

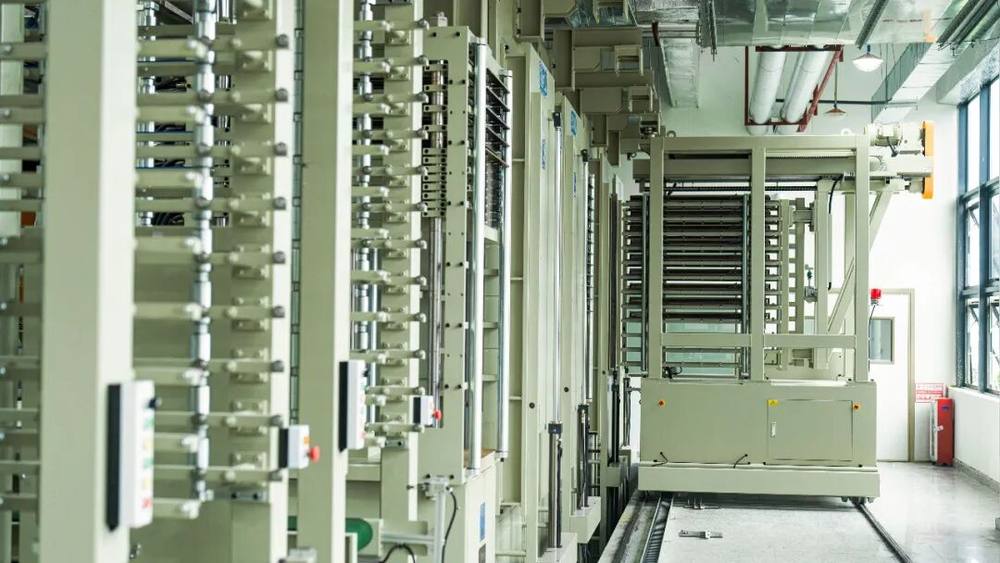

●全自動壓合機：引進中國臺灣活全 (Vigor) 最新一代壓合機，滿足高多層板復雜的堆疊需求，壓合質量極高 。

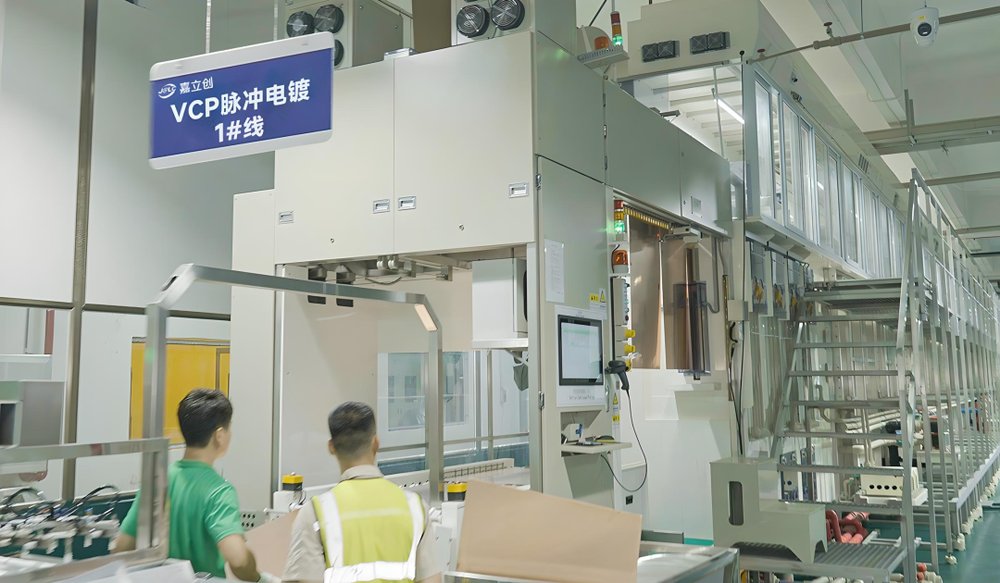

●VCP脈沖電鍍：應用脈沖電鍍技術，增強小孔滲透能力，實現更精確的金屬沉積 。

高端工藝普惠，突破性能瓶頸

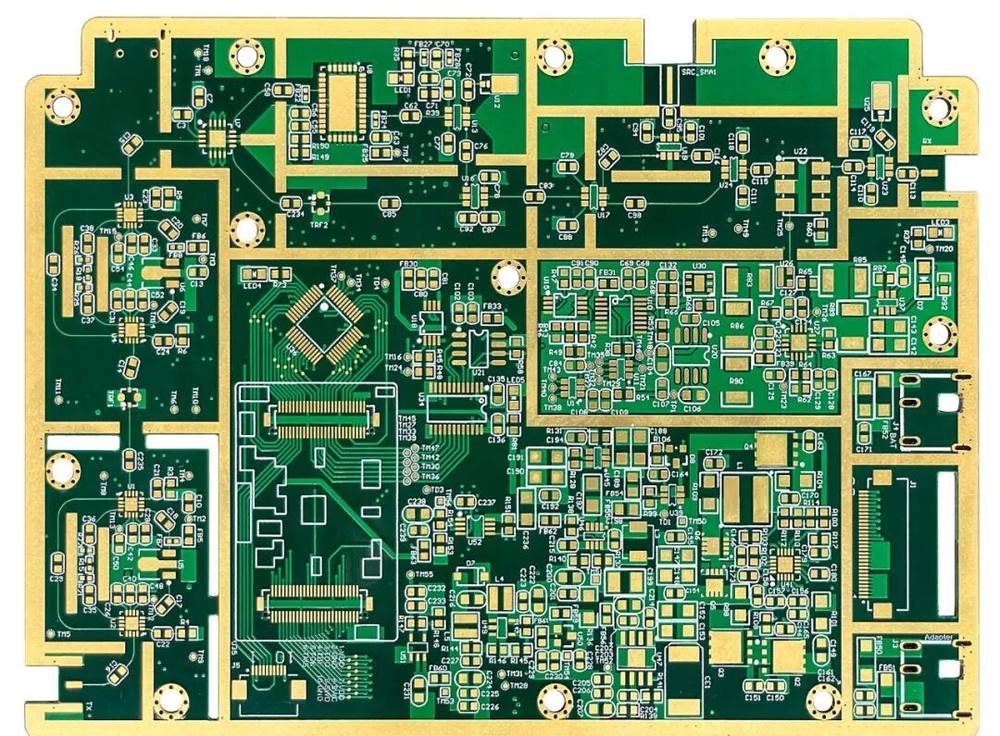

●沉金工藝：6-64層電路板全部采用沉金工藝，提供優異的抗腐蝕與信號傳輸性能。

●標配盤中孔工藝：對6-64層板一律免費采用盤中孔（樹脂塞孔+電鍍蓋帽）工藝，徹底解決過孔腐蝕、漏電等可靠性問題，將設計時間從7天縮短至2天。

●純正片工藝：堅決棄用負片工藝，高多層板100%采用正片工藝，從根源消除分散性“壞孔”隱患。

大廠原材料，夯實電氣性

●6-64高多層板選用南亞、生益、KB等頂尖板料，確保高耐熱性與高可靠性 。

制造能力與全方位品控

●極限參數：目前嘉立創生產的高多層（6-64）最小孔徑可達 0.1mm，最小線寬線距為0.0762mm，支持?jǐn)?shù)百種層壓結構 。

●雙重檢測：所有高多層板（6-64）均采用“四線低阻管控”精準測量低電阻值 ，配合全自動化飛針測試 ，以及 AOI + AVI 雙重光學與圖像缺陷檢測 ，確保交付零缺陷。

工程師反饋

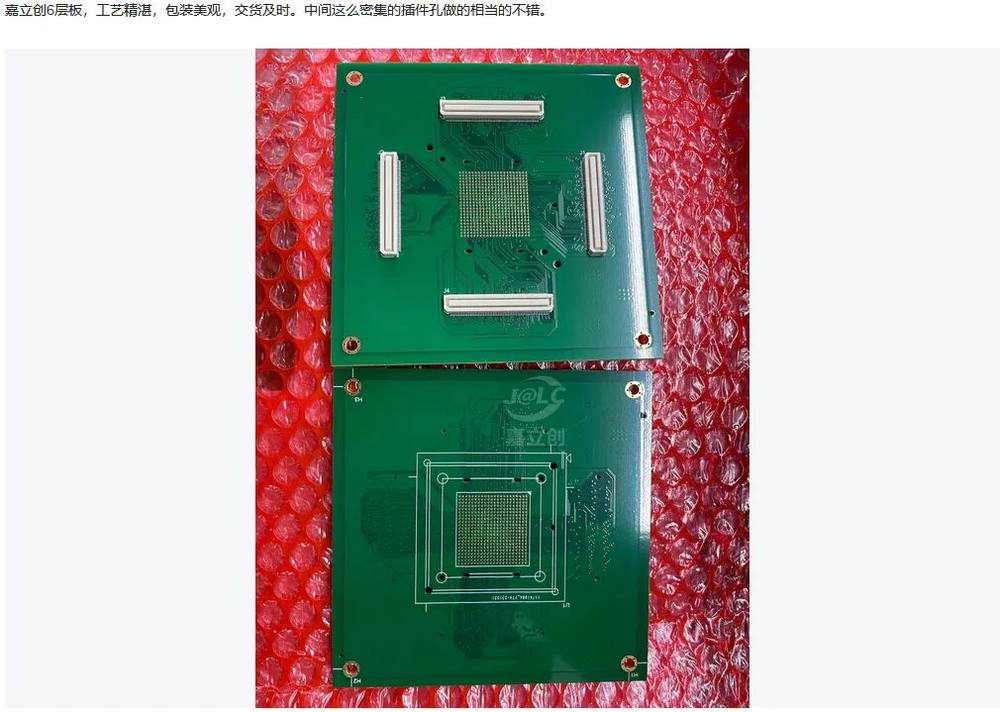

高品質的工藝直接反映在終端客戶的使用體驗中。有工程師反饋，“嘉立創6層板，工藝精湛，包裝美觀，交貨及時。中間這么密集的插件孔做的相當?shù)牟诲e?！?/p>

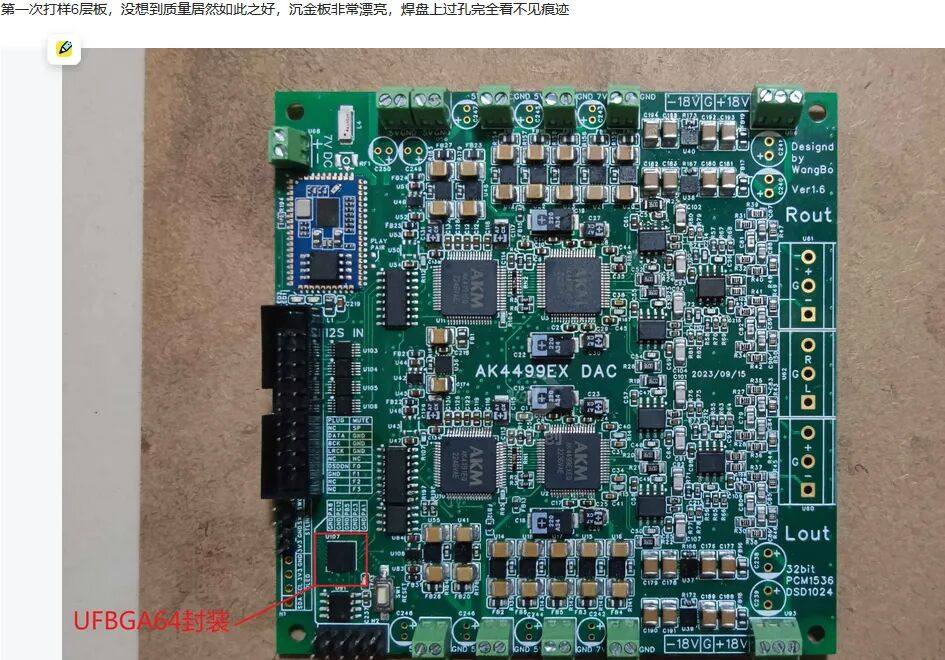

“第一次打樣6層板，沒想到質量居然如此之好，沉金板非常漂亮，焊盤上過孔完全看不見痕跡?！?/p>

海外極客實測 (Twitter @GMahovlic)：

"#ULX4M panels just arrived from @JLCPCB! As it is 6 layer I can see that new Via-in-Pad feature looks really great!"（ULX4M面板剛從嘉立創到貨。由于它是6層板，我可以看到新的盤中孔特性看起來非常棒?。?/p>

寫在最后

尋找靠譜的PCB打樣廠商，不應僅憑主觀感受，而需以設備、工藝、板材和真實數據為準繩。無論是高端通信、汽車電子，還是消費級智能硬件，選擇具備全鏈路質量管控與高端工藝普惠能力的廠商（如嘉立創），將極大加速您的硬件研發進程。
