光伏設備

作為新能源發電核心裝備，光伏設備長期部署于戶外屋頂、山地、荒漠等開闊且復雜的環境，常年經受日曬雨淋、風沙侵襲。為保障電連接的穩定性、安全性與耐久性，當下光伏系統多采納高可靠工業級連接器。

光伏設備對連接器提出哪些要求？

由于運行環境惡劣、可靠性要求高，且事關發電效率和安全，故而光伏連接器均有著非常嚴苛的技術訴求：

訴求分析

電源傳輸高效：要求高導電、低接觸電阻，從而功率耗損低，傳輸效率高

防水防塵強：光伏設備部署戶外，面臨暴雨、沙塵等不時侵襲

耐溫阻燃：可適應戶外酷暑與隆冬的溫度，且具備阻燃防火能力

防腐耐蝕：沿海、鹽堿地、養殖場等場景下，鹽霧等會對連接器構成腐蝕

牢靠的連接鎖定：戶外強風等載荷會對連接器的連接牢靠性構成潛在風險

高插拔壽命：滿足安裝、檢修、擴容的反復使用，且插拔后接觸電阻保持穩定

DL28系列連接器

滿足光伏電氣連接訴求

凌科旗艦產品——引領替代IEC60309插頭新風向的DL28系列工業級大電流連接器，已獲TUV、CE專業認證，現被大量客戶應用于光伏設備之上。其優勢主要有：

01

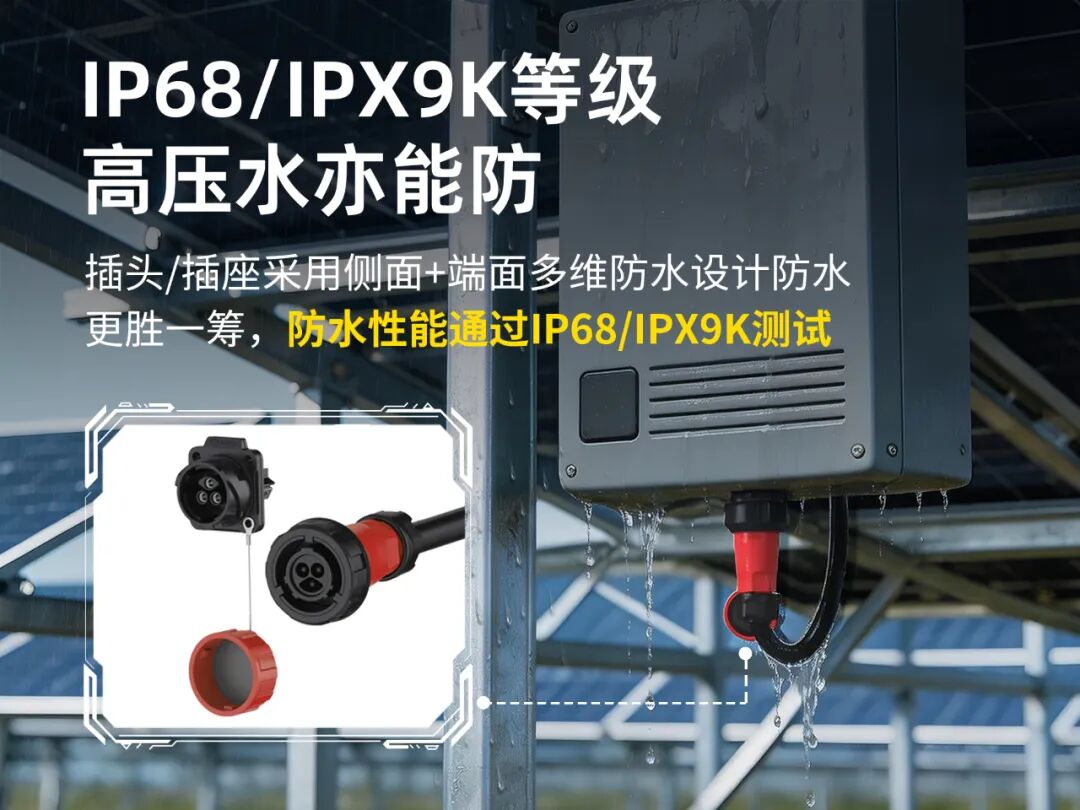

旗艦級IP68/IPX9K

讓水塵無懈可擊

光伏設備長期暴露在戶外，面臨水塵的直接侵襲，高防護等級的連接器顯得相當重要。凌科DL28系列連接器通過IP68/IPX9K雙重測試，IP68意味著防較長浸水，IPX9K意味著能防高壓高溫水，即便在光伏設備戶外部署的條件下，亦能起到水塵隔離和防護的作用。

02

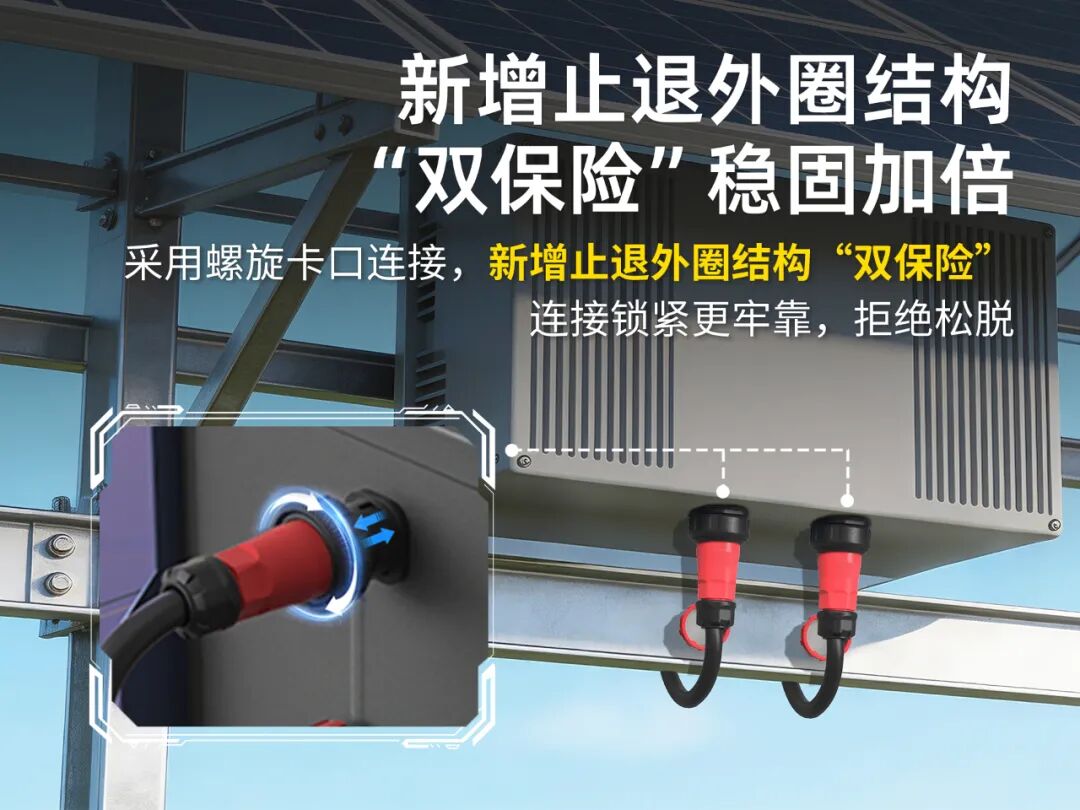

“雙保險”鎖定結構

穩固加倍拒意外松脫

光伏設備多處于露天開放場合，強風波及多，連接器連接穩固很關鍵。這款DL28系列連接器采用了“螺旋卡口+止退外圈”的“雙保險”鎖定設計，牢靠性遠勝于單一鎖定結構，因而更抗風載等外力的沖擊，能保障連接牢靠，不易松脫或斷連。

03

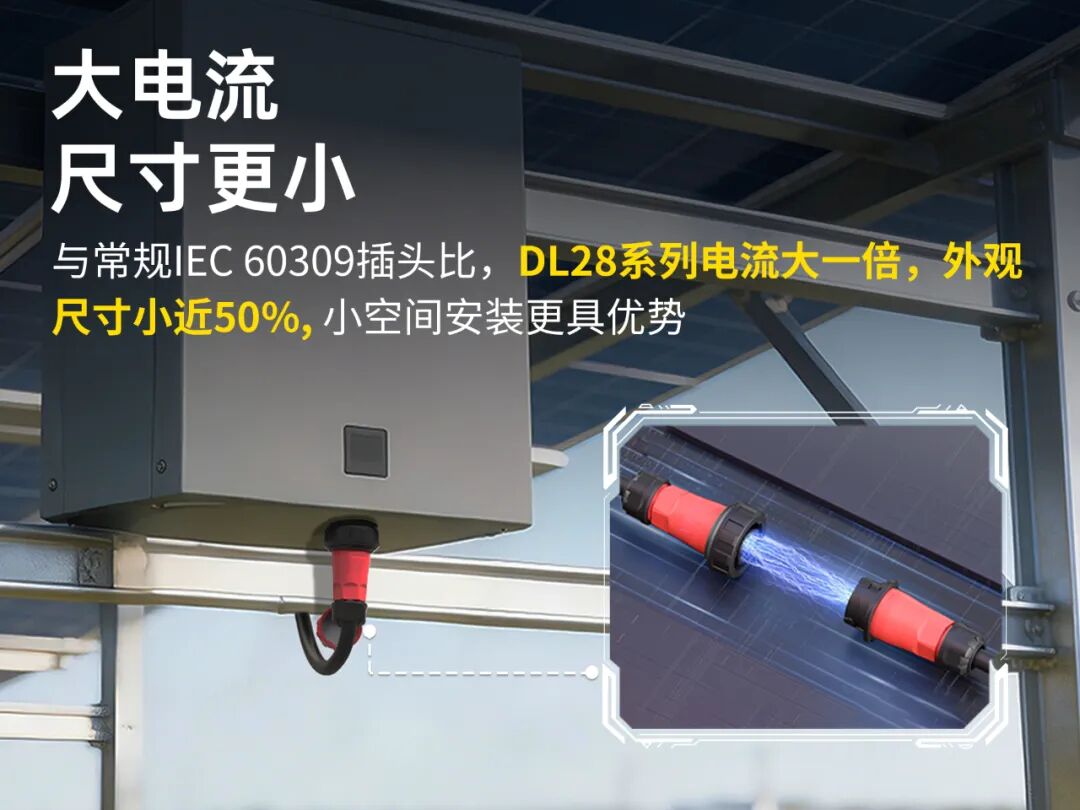

大電流小尺寸

突破布線空間難點

傳統的IEC60309插頭普遍外觀臃腫，要求光伏設備預留過大的安裝空間。而DL28系列連接器則與之相比，傳輸電流大一倍，尺寸縮減近一半，既能滿足大電流承載要求，更能匹配緊湊安裝的訴求，能為光伏設備優化設計提供更有利的正向支持。

04

更多優勢

低接觸電阻：鎳底鍍銀銅合金接觸件，接觸阻抗為1.0mΩ，電流穩定，耗損微弱；

抗UV：外殼采用F1級工程塑膠，抗紫外線很優異，有效防老化、防脆化；

耐溫阻燃：耐溫范圍（-40℃~+120℃）；阻燃等級（UL–94V0）；

強耐腐蝕：鹽霧測試≥72H，可抵御戶外環境中腐蝕因子侵蝕；

≥2000次插拔壽命：優于常規500次標準，耐久性更優異，久用性能不減。

DL28系列連接器產品參數

01

電氣特性

額定電流：50A

工作電壓：500V AC (2芯/3芯);690V AC (4芯/5芯)

耐壓：2000V AC (2芯/3芯);3000V AC (4芯/5芯)

接觸阻抗：1.0mΩ

絕緣阻抗：500MΩ

02

機械特性

機械壽命：大于2000次

線規：

10.0~16.0mm2/8~6AWG (2芯/3芯);

10.0mm2/8AWG (4芯/5芯)

線徑：

Φ12.5~Φ15.0mm/Φ15.0~Φ17.5mm/Φ17.5~Φ20.5mm(2芯)

Φ17.5~Φ20.5mm(3芯/4芯/5芯)

接線方式：

鎖線(2芯/3芯);鎖線、壓接和焊接(4芯)插頭鎖線，插座和對接壓接(5芯)

03

環境特性

耐溫范圍：-40℃~+120℃

鹽霧：72H（連接狀態下720H）

防護等級：對接狀態下IP68/IPX9K
