沒有流水線，卻能“量身定制”——手把手教你繞制一臺小功率工頻變壓器

變壓器小到家用電器的供電轉換，大到工業設備的動力支撐，都是不可或缺的核心部件。
手搓變壓器，是指從參數測算、材料篩選到繞組繞制、鐵芯裝配全流程手工操作制造變壓器。與機器生產相比，它沒有標準化流水線，卻擁有“量身定制”的精準；沒有冰冷的機械運轉，卻飽含工匠傾注的專注。每一臺手搓變壓器，都是獨一無二的匠心之作。

那要如何手搓一個變壓器呢？以下為詳細制作步驟，全程以 220V 轉 12V、5W 小功率工頻變壓器為例，其他電壓/功率規格可按對應公式換算。

一、明確核心參數

手工制作變壓器需先確定 4 個核心參數，是后續選材和制作的基礎：

①輸入輸出電壓：初級 220V（工頻交流），次級 12V（工頻交流）；
②額定功率：P=5W（小功率更易手工控制，大功率需專業工具，不建議手工制作）；
③鐵芯規格：手工優先選擇 EI 型硅鋼片（磁導率高、易拼接、磁路閉合效果好），5W 功率適配 EI28/35 規格（鐵芯中心柱截面積 S≈1.5~2cm2，硅鋼片厚度 0.35mm，為工頻專用款）；

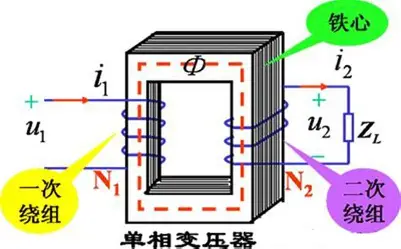

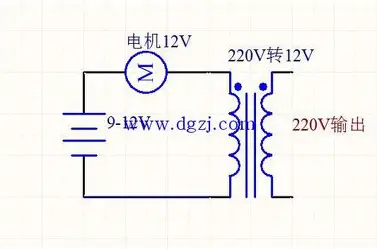

④匝數比：理想狀態下變壓器匝數比 = 電壓比，即 N?/N?=U?/U?；工頻環境下需加匝數系數（抵消漏磁與損耗），計算公式為每伏匝數 N? = 45/S（S 為鐵芯中心柱截面積，單位 cm2）。

示例計算：

• S=2cm2 時，N?=45/2=22.5 匝/V
• 初級每伏繞 22.5 匝，次級每伏繞23 匝（次級多繞 5% 抵消壓降）
• 最終匝數：
  N? = 220 × 22.5 =4950 匝
  N? = 12 × 23 =276 匝

二、準備工具和材料

（一）核心材料

（二）專用工具

• 繞線機（手動手搖款，帶匝數計數器）
• 剝線鉗（細頭款）
• 萬用表
• 尖嘴鉗、剪刀
• 熱熔膠槍
• 砂紙（打磨鐵芯毛刺）

三、分步手工制作

1. 骨架預處理

在骨架的繞線槽內貼兩層絕緣紙，兩端貼絕緣擋邊（防止繞線時漆包線滑出），絕緣紙邊緣超出繞線槽 2~3mm，用熱熔膠輕輕固定（避免膠過多粘連繞線機）；將骨架安裝在手動繞線機的轉軸上并擰緊，確保繞線時骨架無晃動。

2. 初級引線固定

取 0.12mm 漆包線，線頭剝?nèi)?5~8mm 漆皮（可用剝線鉗細頭或細砂紙輕輕打磨，避免刮斷銅線），穿入骨架初級引線孔，繞 2~3 圈打結固定后套上黃蠟管。

3. 初級繞制

勻速手搖繞線機，使漆包線緊密、整齊排列在骨架槽內；一層繞完后貼一層薄絕緣紙，再繞下一層（層間絕緣，防止層間擊穿），繞制時避免漆包線交叉、疊壓（否則會增加漏磁）。

4. 匝數核對

將繞線機計數器清零，繞至4950 匝時停止，再次核對匝數（手工繞制易數錯，為重點檢查步驟）。

5. 初級收尾與絕緣加強

• 次級線頭剝?nèi)?5~8mm 漆皮，穿入另一初級引線孔，打結固定后套黃蠟管，用絕緣膠帶纏緊線頭處；
• 用萬用表測通斷，確認無斷線，5W/220V 變壓器初級電阻約800~1000Ω（正常范圍）；
• 加強絕緣處理：在初級繞組外層貼3 層絕緣紙 + 1 層黃蠟布，邊緣超出繞組上下各 5mm，用熱熔膠固定，確保無空隙、無露銅（此步驟為防止觸電和擊穿的核心，不可省略）。

6. 次級繞制與收尾

• 取 0.5mm 漆包線，線頭剝?nèi)?8~10mm 漆皮，穿入骨架次級引線孔，打結固定后套黃蠟管；
• 勻速繞線，緊密排列在絕緣層外，無需層間絕緣（匝數少，一般 1~2 層即可），繞至276 匝時停止并核對匝數；
• 次級線頭剝漆皮，穿入另一引線孔，打結固定后套黃蠟管，用絕緣膠帶纏緊；
• 用萬用表測通斷，5W/12V 變壓器次級電阻約0.5~1Ω（正常范圍）；
• 整體絕緣：在最外層貼2 層絕緣紙 + 1 層絕緣膠帶，將整個繞組包裹嚴實，確保無任何漆包線外露；引線處的黃蠟管貼緊繞組，用熱熔膠固定引線（防止拉扯引線導致繞組斷線）。

7. 鐵芯裝配

• 用砂紙輕輕打磨 EI 硅鋼片邊緣，去除毛刺（防止刺破絕緣層），分開 E 片和 I 片并擦拭干凈；
• 將 E 型硅鋼片交錯插裝到骨架的鐵芯孔中（一片左插、一片右插），疊厚至15~20mm，輕輕推入，避免用力過猛刺破繞組絕緣；
• 將 I 型硅鋼片貼在 E 片的開口端并全部插滿，確保鐵芯無縫隙、無松動（氣隙過大會增加空載損耗，導致變壓器發熱）。

8. 鐵芯夾緊

用絕緣扎帶或薄鐵皮夾將鐵芯夾緊，力度適中（過緊會壓裂骨架，過松會產生運行噪音），夾緊后變壓器無松動，晃動時無硅鋼片異響。

9. 固定加固

用熱熔膠將鐵芯和骨架的結合處、引線處輕輕固定，防止使用時鐵芯松動、引線被拉扯。

10. 引線整理

將初級（220V）和次級（12V）引線分開整理，套上不同顏色的黃蠟管（區分高低壓，如紅色套初級、黑色套次級），避免引線接觸鐵芯。

11. 整體防護

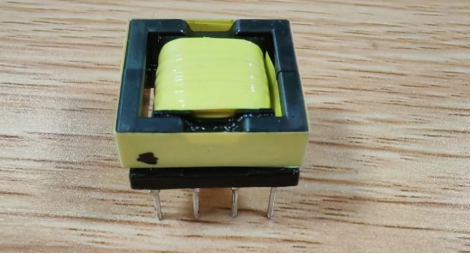

用黃蠟布將整個變壓器包裹 1~2 層，起到防潮、防磕碰的作用，至此手工變壓器主體制作完成。

總結

手搓變壓器雖然耗時，但能讓你深入理解電磁轉換的本質，并且得到一臺完全符合自己需求的“專屬電源”。
從參數計算到繞線裝配，每一步都需要細心與耐心。如果你也想挑戰這項手藝，不妨從 5W 小功率開始試手，體驗一次純手工的匠心之旅。

小提示：初次制作務必反復核對匝數，做好絕緣防護，安全第一！
