摘要：本文針對儲能系統PCS與BMS深度集成場景，對比分流器、開環霍爾、閉環霍爾、磁通門四種電流檢測技術方案，提供詳細的參數對比表、選型決策邏輯，并結合50MWh電站實案分析，給出工程實施建議。

1. 儲能系統電流監測需求變化

2026年儲能行業進入“價值元年”，1500V直流系統成為主流，電流監測面臨四大核心要求：

PCS與BMS深度集成要求硬件級數據交互，響應速度相比傳統CAN總線通信提升10倍以上，電流傳感器成為系統安全與效率的核心。

2. PCS直流側大電流檢測方案對比

儲能變流器直流側電流檢測（典型量程±500A~±2000A）面臨高壓隔離、大電流沖擊、高頻響應三大挑戰。

2.1 技術方案參數對比表

2.2 選型決策邏輯

優先選擇分流器的場景

?成本極度敏感（單通道BOM<10元）

?空間極度受限（PCB面積<25mm2）

?環境溫度穩定（變化<20℃）

優先選擇閉環霍爾傳感器的場景

?高壓系統（直流側≥1000V）

?大電流檢測（連續電流≥200A）

?構網型控制（響應時間要求≤2μs）

?戶外惡劣環境（溫度范圍-40℃~85℃）

優先選擇磁通門傳感器的場景

?精密測量（精度要求≤0.1%）

?微電流檢測（量程≤10A）

?長期免維護（使用壽命≥10年）

?安全等級高（ASIL-C/D級要求）

3. BMS電池組內部分布式電流監測技術路徑

3.1 三級監測體系架構

3.2 同步采樣與數據融合方案

技術挑戰：

?多點采樣同步誤差

?傳感器個體差異

?環境溫度梯度

解決方案：

?硬件同步：CAN總線廣播觸發，同步誤差<10μs

?軟件校準：每季度標定零點與增益

?溫度補償：內置NTC實時修正

?數據融合：卡爾曼濾波，提升精度30%

4. 50MWh儲能電站傳感器選型實案分析

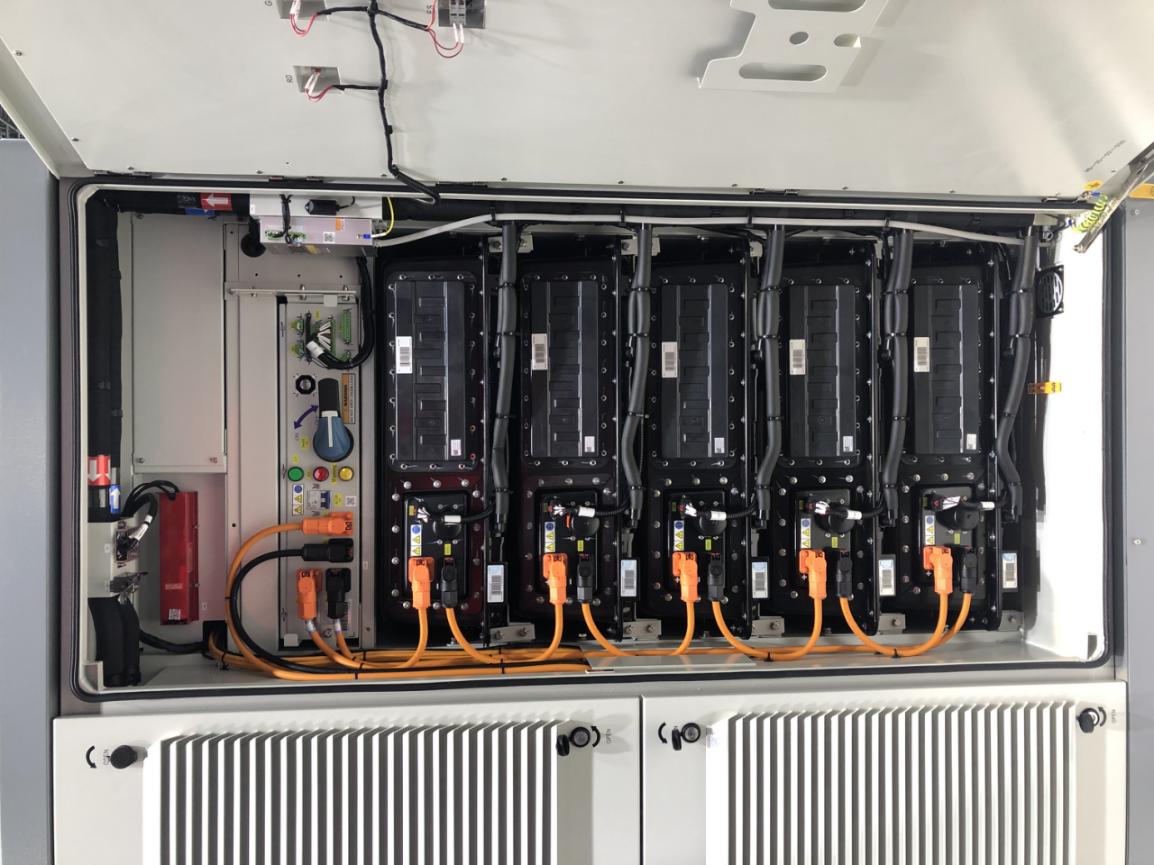

4.1 項目概況

4.2 傳感器配置方案

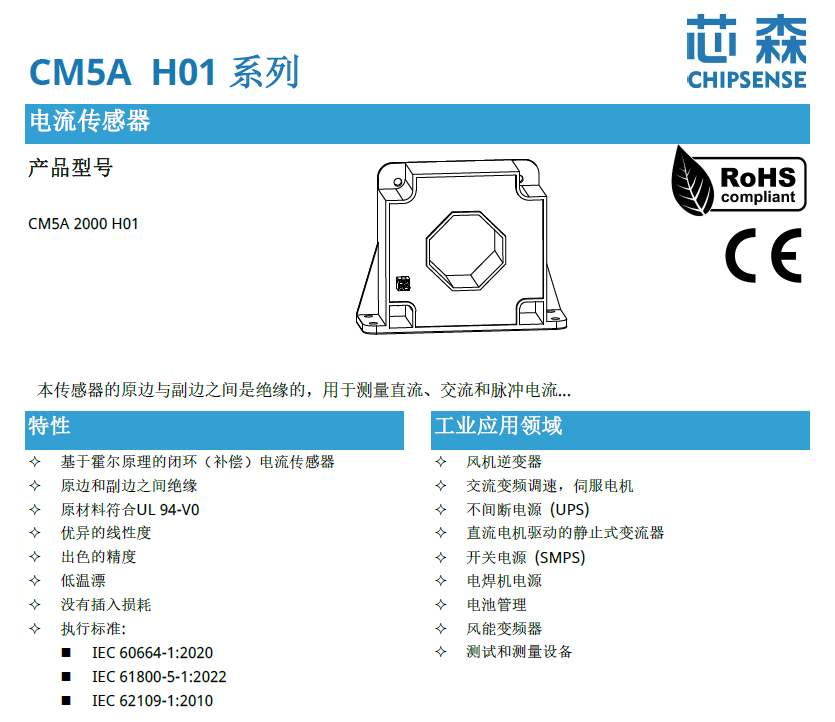

PCS直流側檢測（11臺5MW變流器）

?傳感器型號：芯森CM5A 2000 H01

?量程：±2000A（預留20%裕量）

?精度：±0.2%

?響應時間：≤1μs(典型值0.5μs)

?隔離耐壓：6kV

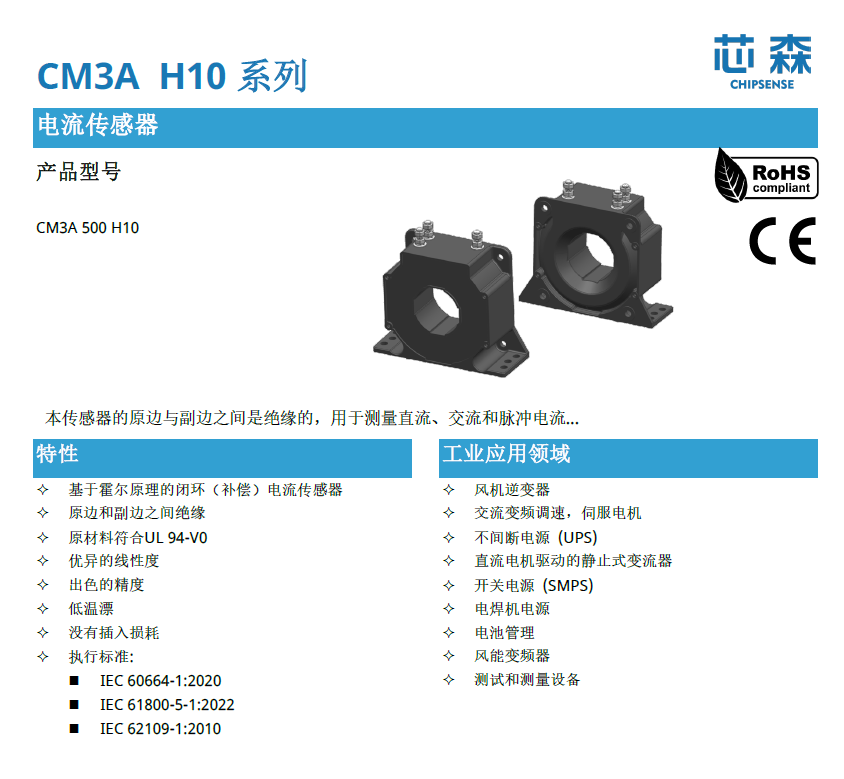

BMS總回路監測（32個電池簇）

?傳感器型號：芯森CM3A 500 H10

?量程：±500A（覆蓋1.2C充放電）

?精度：±0.5%全溫區

?響應時間：≤1μs

?安裝配置：每簇獨立傳感器

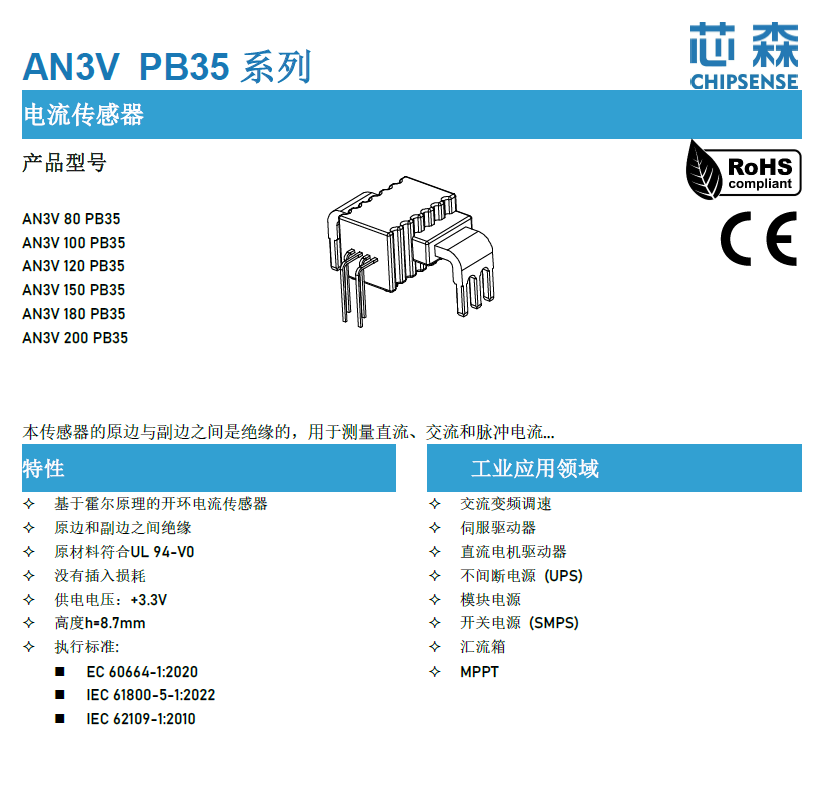

電池模組級監測（128個模組）

?傳感器型號：芯森AN3V 100PB35

?量程：±100A（模組額定電流）

?精度：±1.0%

?響應時間：≤2.5μs

?輸出帶寬：250kHz

?封裝：ASIC，尺寸22.2×13.3mm

4.3 性能驗證數據

精度測試結果（25℃環境）

全溫區精度測試

動態響應特性

?階躍響應：0A→500A，響應時間0.8μs，建立時間3.2μs，過沖<1.5%

?帶寬：-3dB帶寬187kHz，相位裕度45°@100kHz

長期穩定性（1000小時）

4.4 現場應用效果

系統性能提升

?SOC估算精度：從±5%提升至±2.3%

?電池簇一致性：支路電流不均衡度從15%降至5%以內

?故障響應時間：從200ms縮短至40ms

經濟效益

?發電量提升：年多消納新能源電量800萬千瓦時，增收320萬元

?運維成本降低：年節約人工成本45萬元，減少停機損失80萬元

?投資回收期：傳感器額外投資120萬元，年凈收益增加445萬元，回收期3.2個月

5. 選型決策指南

5.1 七大維度評分表

5.2 典型場景推薦

5.3 混合架構設計策略

?主從式冗余：主通道閉環霍爾，從通道分流器，提升安全等級

?分段量程切換：大電流段閉環霍爾，小電流段磁通門，兼顧精度與分辨率

?多點數據融合：PCS、BMS總回路、模組支路多點采樣，卡爾曼濾波提升精度

6. 工程實踐建議

設計階段

?明確檢測需求：區分PCS直流側、BMS總回路、模組支路的不同要求

?預留技術裕量：量程預留20%裕量，精度按最惡劣工況設計

?考慮全生命周期：選擇年漂移≤0.1%的傳感器，減少定期校準

實施階段

?嚴格安裝規范：確保傳感器方向正確、母線居中、緊固力矩符合要求

?優化電磁兼容：信號線采用屏蔽線、單端接地，遠離強干擾源

?建立校準體系：安裝后零點校準，每季度精度驗證

運維階段

?實施預測性維護：基于電流監測數據預測電池衰減趨勢

?建立故障數據庫：積累典型故障特征，提升診斷效率

?持續技術迭代：跟蹤傳感器技術進展，適時升級
