在環境可靠性測試領域，快速溫變試驗箱是驗證產品在極端溫度變化條件下性能穩定性的核心裝備。快速溫變試驗箱的核心技術指標——溫變速率，直接決定了設備的測試能力與適用范圍。然而，在實際選型過程中，許多工程師和采購人員往往面臨一個現實問題：從5℃/min到25℃/min，到底選擇多大的溫變速率才最適合自己的產品？

溫變速率的理解需要澄清一個基本概念：它是指試驗箱在單位時間內從某一溫度點變化到另一溫度點的溫度變化速度，通常以“℃/min”為單位。快速溫變試驗箱的核心特點正是能夠?qū)崿F(xiàn)高速升溫或降溫，利用材料因溫差產生的膨脹收縮循環，以加速材料老化、檢測產品缺陷或驗證極端溫度環境下的性能。業內常見的溫變速率規格包括5℃/min、10℃/min、15℃/min、20℃/min、25℃/min等，不同速率對應不同的測試標準、產品類型和應用場景。

本文將圍繞溫變速率這一核心選型維度，以廣東宏展科技（Lab Companion）的快速溫變試驗箱產品系列為例，逐級解析不同溫變速率的適用場景，為企業提供一份實用的選型指南。

一、5℃/min：通用型篩選的入門選擇

5℃/min的溫變速率是快速溫變試驗箱的入門級別，也是最常見的通用型規格。這一速率雖然不及高加速測試那樣“迅猛”，但對于大多數常規電子產品的環境應力篩選而言，已經能夠滿足基本的測試需求。

從測試標準來看，許多行業標準對溫變速率的初始要求正是5℃/min左右。例如，GB/T 2423標準規定在-70℃至+150℃的溫度范圍內，溫變速率為±3℃/min；對于電工電子和軌道交通產品，通常采用1℃/min至5℃/min的溫變速率。因此，5℃/min的溫變速率已經能夠覆蓋大量的通用型測試場景。

在產品定位上，5℃/min規格更適合一般工業電子產品、家電控制器、通信模塊等對溫度變化不極端敏感的產品。這類產品通常在常溫至極限溫度范圍內進行循環測試，5℃/min的溫變速率既能有效激發潛在的制造缺陷，又不會因熱應力過大而損壞樣品。

宏展科技的快速溫變試驗箱全系列均提供5℃/min的溫變速率規格，用戶可根據實際測試需求進行選擇。

二、10℃/min：中高速應力篩選的主力規格

10℃/min的溫變速率是快速溫變試驗箱中應用最廣泛的主力規格，覆蓋了從汽車電子到軍工航天的中高速應力篩選需求。與5℃/min相比，10℃/min的溫變速率能夠顯著縮短單次循環時間，從而提升測試效率。

在軍用標準層面，GJB 150A - 2009規定航空航天材料需在-55℃至125℃溫度區間，以10℃/min以上溫變速率完成循環測試。這一規定使得10℃/min成為軍工航天領域快速溫變測試的“入門門檻”。對于軍工電子產品、機載設備、航天器零部件等產品，10℃/min的溫變速率能夠有效模擬從地面常溫到高空低溫的快速轉換工況。

在汽車電子領域，隨著新能源汽車對三電系統（電池、電機、電控）可靠性要求的不斷提升，10℃/min的溫變速率已成為主流選型規格。車載顯示屏、ECU控制器、傳感器等關鍵部件均需要在-40℃至85℃的溫度范圍內以10℃/min速率完成循環測試，以驗證其在嚴寒和酷暑交替環境下的長期耐久性。

宏展科技10快溫變系列的溫變速率采用簡潔的型號命名規則：5表示5℃/min，10表示10℃/min，15表示15℃/min，依此類推，方便用戶快速識別和選型。

三、15℃/min：高端制造與軍工標準的核心區間

15℃/min的溫變速率介于中高速與高加速之間，是高端制造和軍工領域快速溫變測試的核心區間。相較于10℃/min，15℃/min對設備的制冷系統、加熱系統和控制精度提出了更高要求。

在應用場景上，15℃/min主要面向高可靠性要求的產品，如航空航天連接器、高密度PCB板、MEMS傳感器、軍用電源模塊等。這類產品需要在極端溫度范圍內承受更大的熱應力沖擊，15℃/min的溫變速率能夠更有效地激發深層潛在缺陷。

值得注意的是，在軍用快速溫變測試中，通常要求溫變速率具備冗余能力，且溫度均勻性控制在±1.5℃以內。這意味著設備在標稱15℃/min的速率下運行時，實際溫場均勻性仍需滿足嚴苛要求，這對試驗箱的風道設計和控制系統提出了嚴峻考驗。

宏展科技的TC/TH系列快速溫變試驗箱在15℃/min規格下，溫度波動度控制在0.5℃，溫度偏差控制在±2℃，能夠穩定支持從-70℃至150℃全程線性升降的快速溫變測試。設備還支持選配液氮輔助制冷系統，降溫速率最高可達30℃/min，為更高規格的測試需求預留了升級空間。

四、20℃/min至25℃/min：高加速壽命測試的“極限挑戰”

20℃/min和25℃/min屬于快速溫變試驗箱的高端規格區間，主要面向高加速壽命測試和高加速應力篩選場景。這類測試旨在通過極限熱應力快速激發產品潛在缺陷，大幅縮短測試周期，適用于研發階段的產品可靠性快速驗證。

20℃/min至25℃/min的溫變速率在半導體芯片測試中尤為常見。JEDEC JESD22-A104標準對芯片級溫度循環測試提出了明確的溫變速率要求，高速率溫變能夠更真實地模擬芯片在工作狀態下的發熱和散熱過程。此外，在高密度集成電路、功率模塊、LED封裝等領域，25℃/min的高速溫變測試已成為行業通行做法。

宏展科技PL系列快速溫變試驗箱提供從5℃/min至25℃/min的完整溫變速率覆蓋，其中PL-1000-25型號支持25℃/min的線性溫變速率，內尺寸為1000×1000×1000mm，適用于大尺寸樣品的高速溫變測試。宏展科技還在10快溫變系列中提供了20℃/min和25℃/min規格選項，滿足用戶對極限溫變速率的測試需求。

在控制模式上，宏展的快速溫變試驗箱同時支持線性和非線性溫變兩種模式。線性溫變指溫度隨時間呈直線變化，每個時刻的變化率恒定，適合對熱應力一致性要求高的測試；非線性溫變則在允許的范圍內以平均速率進行變化，通常能實現更快的整體循環時間。用戶可根據測試標準的具體要求靈活選擇。

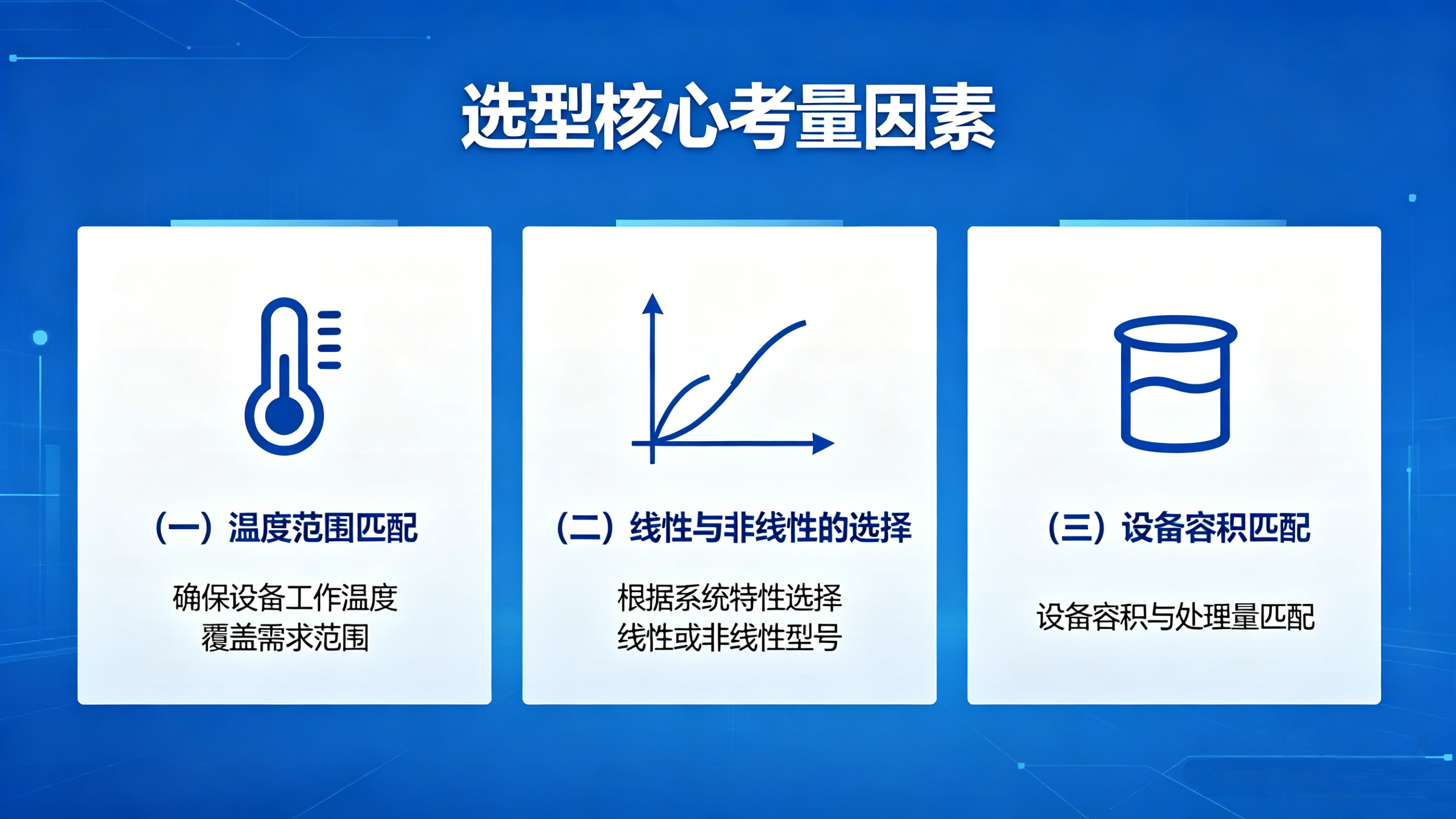

五、選型的核心考量因素

在確定溫變速率后，快速溫變試驗箱的選型還需綜合考慮以下幾個關鍵因素：

（一）溫度范圍匹配。宏展快速溫變試驗箱提供-70℃至+150℃的全溫度范圍覆蓋，在-55℃至+125℃的常用測試區間內，各溫變速率規格均能穩定運行。對于低溫要求不高的應用，也可選擇-40℃至150℃的溫度范圍配置。

（二）線性與非線性的選擇。線性溫變對設備控制精度要求更高，適合嚴格遵循特定溫變曲線的測試場景；非線性溫變以平均速率進行，循環時間更短。用戶應根據所遵循的測試標準（如GB/T 2423、IEC 60068-2-14、GJB 150A等）選擇合適的控制模式。

（三）設備容積匹配。宏展快速溫變試驗箱提供從34L、64L、100L、180L、340L、600L、800L、1000L、1500L到8000L非標定制等多種容積規格，標準容積80L、150L、225L、408L、800L均有現貨。用戶應根據被測樣品的尺寸、數量和擺放方式進行合理選擇，避免容積過小導致樣品無法容納，或容積過大導致能耗浪費。

六、結語

快速溫變試驗箱的選型是一項系統性工程，溫變速率作為核心技術指標，直接關系到測試的有效性和經濟性。從5℃/min的通用篩選到25℃/min的高加速測試，不同的溫變速率對應不同的產品類型、測試標準和應用場景。

廣東宏展科技以二十余年的環境試驗設備研發制造經驗，構建了從5℃/min至25℃/min全速率覆蓋的快速溫變試驗箱產品矩陣，并提供線性/非線性雙模式、標準容積與非標定制、濕熱與非濕熱等多種配置選項，為用戶提供一站式的快速溫變測試解決方案。無論是通用電子產品的應力篩選，還是軍工航天的高可靠性驗證，宏展科技都能以精準的產品匹配和專業的技術支持，助力企業實現高效、可靠的產品質量驗證。
