前言：構筑智能熱管理的“能量基石”——論功率器件選型的系統思維
在汽車電動化與智能化深度融合的今天，一套高效、可靠的熱管理系統（TMS）不僅是保障電池、電驅及座艙舒適性的關鍵，更是一部需要精密電能轉換與分配的“車載能量調度中心”。其核心性能——精準快速的溫度控制、極致的運行效率、以及苛刻環境下的高可靠性，最終都深深植根于一個底層硬件模塊：功率開關與驅動系統。

圖1: 汽車熱管理系統水泵 風扇控制器方案功率器件型號推薦VB4610N與VBC2333與VBQF3316與產品應用拓撲圖_01_total

本文以系統化、協同化的設計思維，深入剖析汽車熱管理系統在水泵、風扇等執行器驅動上的核心挑戰：如何在滿足高效率、高可靠性、緊湊空間布局和嚴苛成本控制的多重約束下，為低壓直流負載的智能驅動與分配，甄選出最優的功率MOSFET組合。
一、 精選器件組合與應用角色深度解析
1. 高效動力核心：VBQF3316 (Dual-N+N, 30V, 26A, DFN8) —— 散熱風扇三相/雙路驅動
核心定位與拓撲深化：專為驅動大電流、低電壓的散熱風扇（尤其是無刷直流BLDC風扇）而優化。其雙N溝道集成設計，完美適配H橋或三相逆變橋的下管或同步整流應用。30V耐壓為12V/24V車輛電氣系統提供了充足的裕量，應對負載突降（Load Dump）等瞬態電壓沖擊。
關鍵技術參數剖析：
極低導通電阻：在10V驅動下僅16mΩ的Rds(on)，能顯著降低導通損耗，直接提升驅動效率，減少自發熱，這對于發動機艙內高溫環境下的持續運行至關重要。
大電流能力：26A的連續電流能力，足以驅動中大型散熱風扇，滿足高功率散熱需求。
封裝優勢：DFN8(3x3)封裝具有極佳的熱性能和緊湊的占板面積，適合在空間受限的控制器PCB上實現高功率密度布局。

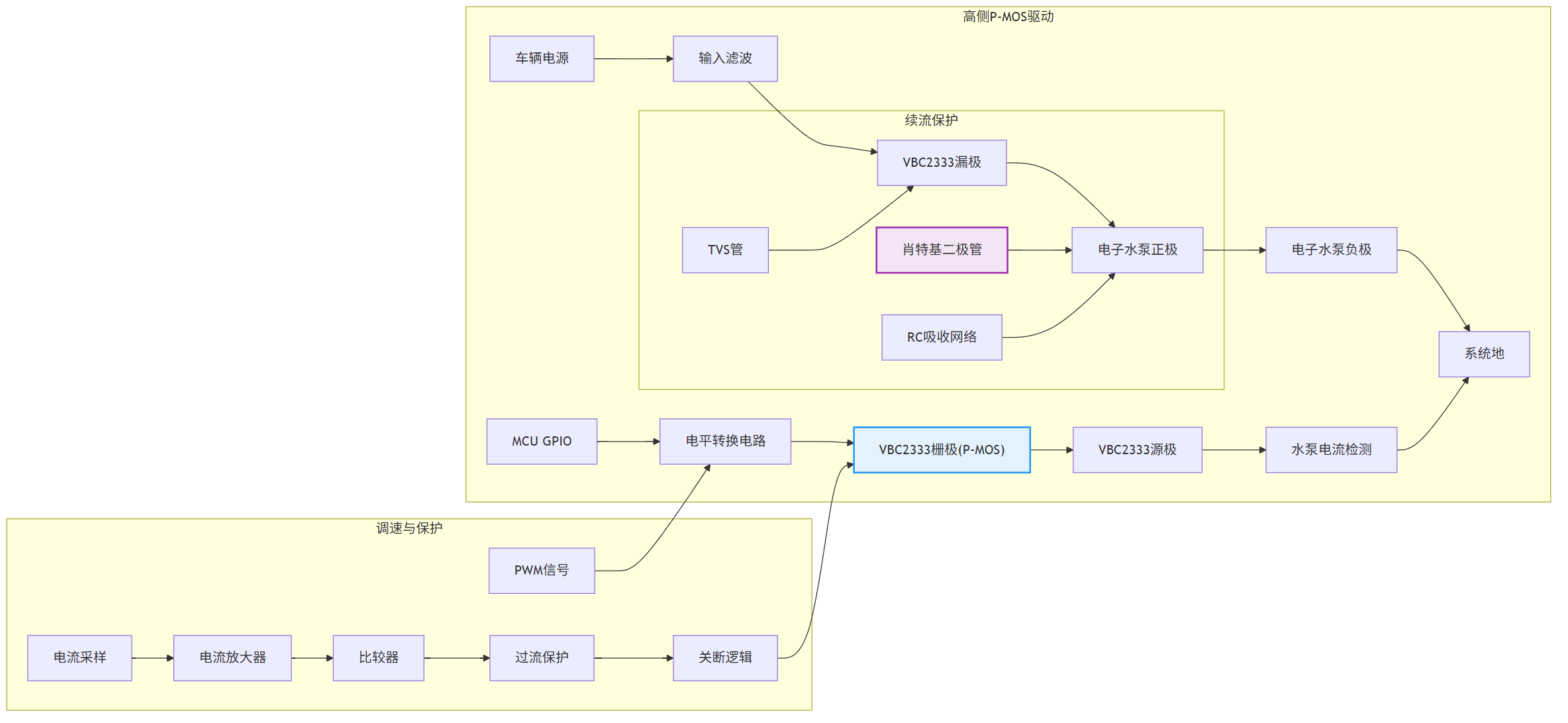

2. 智能流體控制：VBC2333 (Single-P, -30V, -5A, TSSOP8) —— 電子水泵高側開關
核心定位與系統收益：作為電子水泵（通常為有刷直流或簡單無刷電機）的高側理想開關。采用P溝道MOSFET，可由微控制器（MCU）GPIO通過簡單電平轉換直接驅動（拉低導通），省去了N溝道高側開關所需的電荷泵或自舉電路，極大簡化了驅動電路，提升了可靠性并降低了成本。
關鍵技術參數剖析：
平衡的性能：-30V耐壓滿足車輛系統電壓要求。在4.5V驅動下45mΩ的Rds(on)，在導通損耗和成本間取得良好平衡。
寬驅動電壓范圍：VGS支持±20V，且Vth為-1.7V，確保在電池電壓波動和低溫環境下仍能可靠開啟。
封裝與集成：TSSOP8封裝便于焊接和散熱，單管設計為水泵的獨立PWM調速控制提供了靈活且簡潔的解決方案。

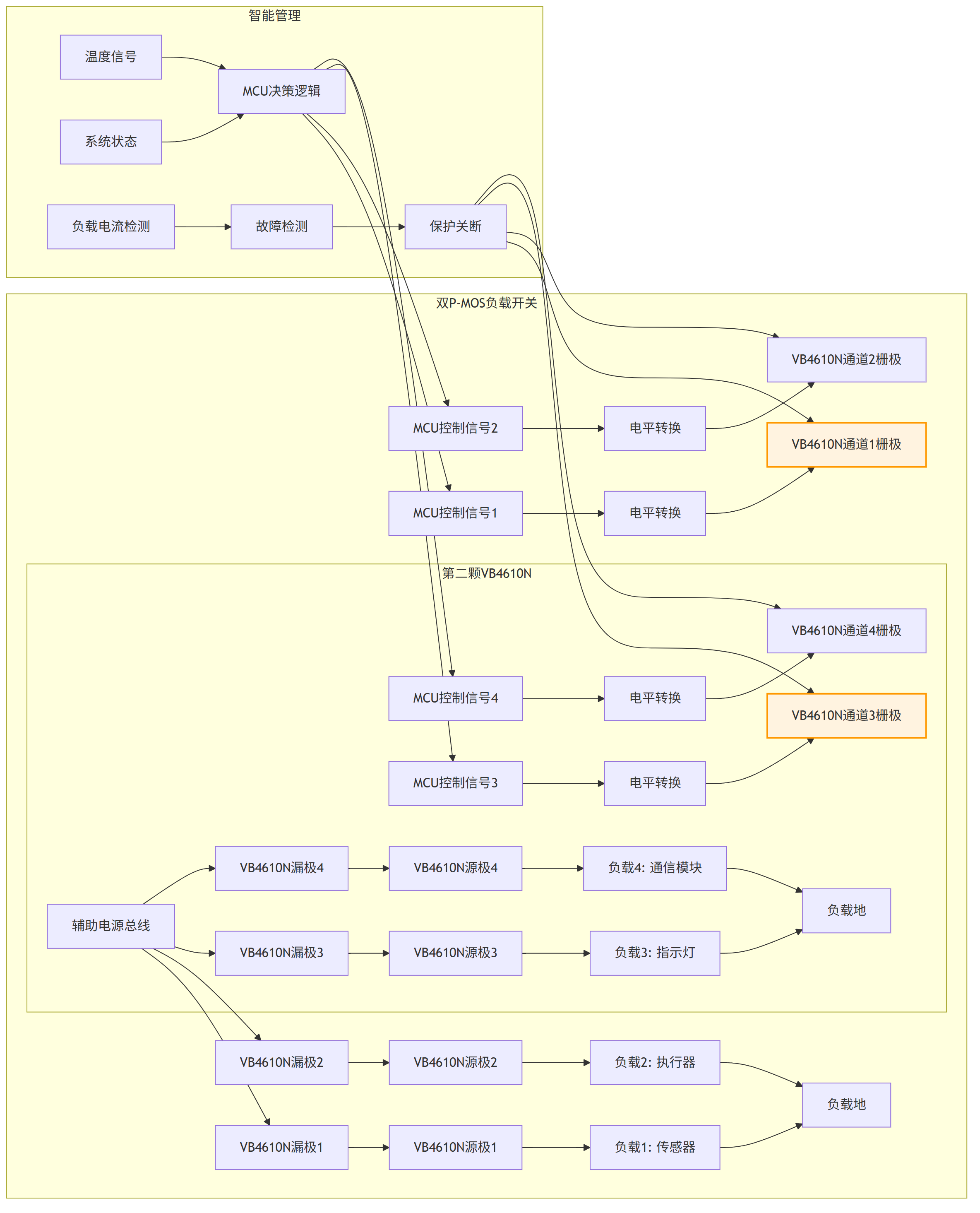

3. 精密輔助管理：VB4610N (Dual-P+P, -60V, -4.5A, SOT23-6) —— 多路輔助負載開關
核心定位與系統集成優勢：雙P-MOS集成封裝是實現熱管理系統中各類輔助負載（如傳感器供電、小功率風門執行器、指示燈、通信模塊電源等）智能獨立控制的“微型配電樞紐”。其核心價值在于高集成度與空間節省。
關鍵技術參數剖析：
高耐壓與緊湊封裝：-60V的高耐壓提供了強大的過壓保護能力，而SOT23-6是業界最小的雙MOS封裝之一，極大節省了PCB空間。
良好的導通特性：70mΩ (10V)的導通電阻足以應對數安培的輔助負載電流，損耗可控。
設計簡化：同樣利用P-MOS實現高側開關，簡化了多路電源的MCU直接控制邏輯，便于實現負載的時序上電、節能關斷和故障隔離。
二、 系統集成設計與關鍵考量拓展
1. 拓撲、驅動與控制閉環

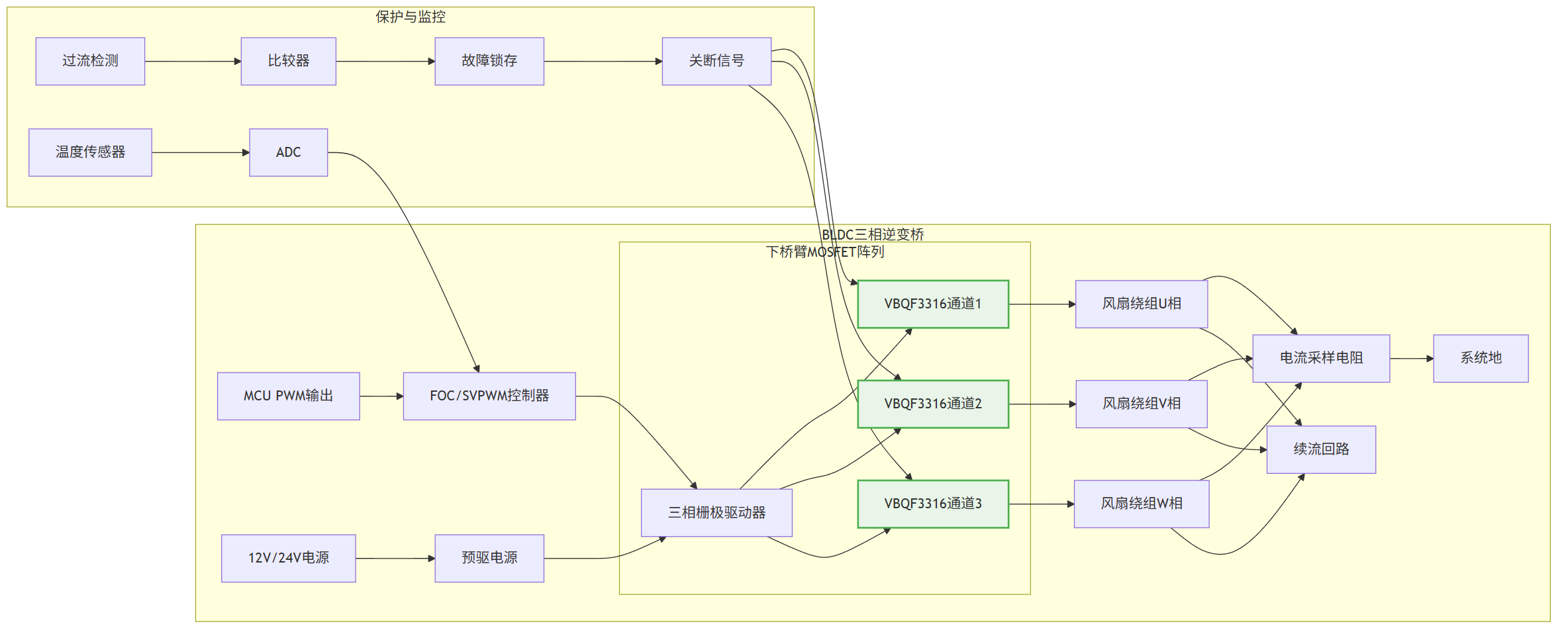

風扇的先進控制：VBQF3316作為風扇BLDC驅動FOC/SVPWM算法的最終執行單元，其開關特性的一致性直接影響電流控制精度與電機噪音。需配備具有足夠驅動能力的預驅芯片，并優化柵極電阻以平衡開關速度與EMI。

圖2: 汽車熱管理系統水泵 風扇控制器方案功率器件型號推薦VB4610N與VBC2333與VBQF3316與產品應用拓撲圖_02_fan

水泵的PWM調速：VBC2333可直接由MCU的PWM信號通過電平轉換電路驅動，實現對水泵流量的無級調節，響應熱管理系統的實時需求。
智能配電管理：VB4610N的每一路通道均可由MCU獨立控制，實現基于溫度、系統狀態（如行車/駐車）的負載智能投切，優化整車能耗。
2. 分層式熱管理策略
一級熱源（主動散熱）：VBQF3316驅動大功率風扇時自身是主要熱源。其DFN封裝底部散熱焊盤必須連接到精心設計的PCB散熱銅箔區域，并充分利用系統氣流或散熱殼體進行冷卻。
二級熱源（傳導散熱）：VBC2333的功耗相對較低，但其TSSOP8封裝的散熱依賴于PCB敷銅。需確保其開關回路面積最小化，并利用過孔將熱量傳導至其他銅層。
三級熱源（自然冷卻）：VB4610N控制的輔助負載電流較小，依靠良好的PCB布局和其封裝本身的散熱能力即可滿足要求。
3. 可靠性加固的工程細節
電氣應力防護：
感性負載處理：為水泵、風扇等感性負載必須配置續流二極管或利用MOSFET體二極管（需評估反向恢復特性），并在負載兩端并聯RC吸收或TVS，以抑制關斷電壓尖峰，保護VBQF3316和VBC2333。
電源瞬態防護：在VB4610N的輸入側增加TVS管，箝制來自車輛電源線的浪涌電壓（如ISO 7637-2標準定義的脈沖）。
柵極保護深化：所有MOSFET的柵極需串聯電阻，并就近在GS之間并聯穩壓管（如18V）和泄放電阻（如10kΩ），防止Vgs過沖并確保可靠關斷。
降額實踐：
電壓降額：在24V系統中，確保VBQF3316的Vds峰值應力低于24V（30V的80%）；VBC2333的Vds峰值應力低于-24V（-30V的80%）。
電流與溫度降額：根據實際工作結溫（Tj），查閱器件SOA曲線，對連續電流和脈沖電流進行降額使用。特別是VBQF3316，需在最高環境溫度下評估其電流能力。
三、 方案優勢與競品對比的量化視角
效率提升可量化：采用VBQF3316（16mΩ）驅動風扇，相較于傳統方案（如40mΩ的MOSFET），在相同20A電流下，單管導通損耗降低可達60%，直接轉化為更低的溫升和更高的系統效率。
空間與BOM成本節省可量化：使用一顆VB4610N替代兩顆分立P-MOSFET用于輔助負載開關，可節省超過60%的PCB面積和1個貼片位號。VBC2333簡化了水泵驅動電路，節省了電荷泵IC及相關外圍元件。

圖3: 汽車熱管理系統水泵 風扇控制器方案功率器件型號推薦VB4610N與VBC2333與VBQF3316與產品應用拓撲圖_03_pump

系統可靠性提升：精選的汽車級適用器件（耐壓裕量足、封裝可靠），結合針對汽車電氣環境的強化保護設計，可顯著提升熱管理控制器在振動、高溫、電壓波動等惡劣條件下的工作壽命與可靠性。
四、 總結與前瞻
本方案為汽車熱管理系統的水泵、風扇及輔助負載控制提供了一套高效、緊湊、可靠的功率開關解決方案。其精髓在于 “按需分配，精準匹配”：
風扇驅動級重“高效與功率”：采用極低內阻的雙N溝道器件，應對核心散熱單元的大電流需求。
水泵控制級重“簡化與可靠”：利用P-MOS簡化高側驅動，在滿足性能的前提下優化成本和可靠性。
負載管理級重“集成與智能”：通過高集成度雙P-MOS實現多路負載的微型化、智能化管理。
未來演進方向：
更高集成度：考慮將電機預驅、MOSFET、保護電路集成于一體的智能功率模塊（IPM），進一步提升功率密度和可靠性。
更寬溫度范圍：針對新能源汽車對-40°C至150°C甚至更高工作溫度的需求，需選用更耐高溫的芯片工藝和封裝材料。
功能安全集成：面向ASIL-B/C等級的功能安全需求，選用支持故障診斷（如短路、過溫、開路檢測）的智能開關或集成方案。

圖4: 汽車熱管理系統水泵 風扇控制器方案功率器件型號推薦VB4610N與VBC2333與VBQF3316與產品應用拓撲圖_04_auxiliary

工程師可基于此框架，結合具體車型的電壓平臺（12V/24V/48V）、散熱功率需求、安裝空間限制及功能安全目標進行細化和調整，從而設計出滿足下一代汽車熱管理苛刻要求的控制器。
