最近培訓時，有學員做了一個可編程信號源，遇到了三個很有意思的現象，記錄分享給大家。

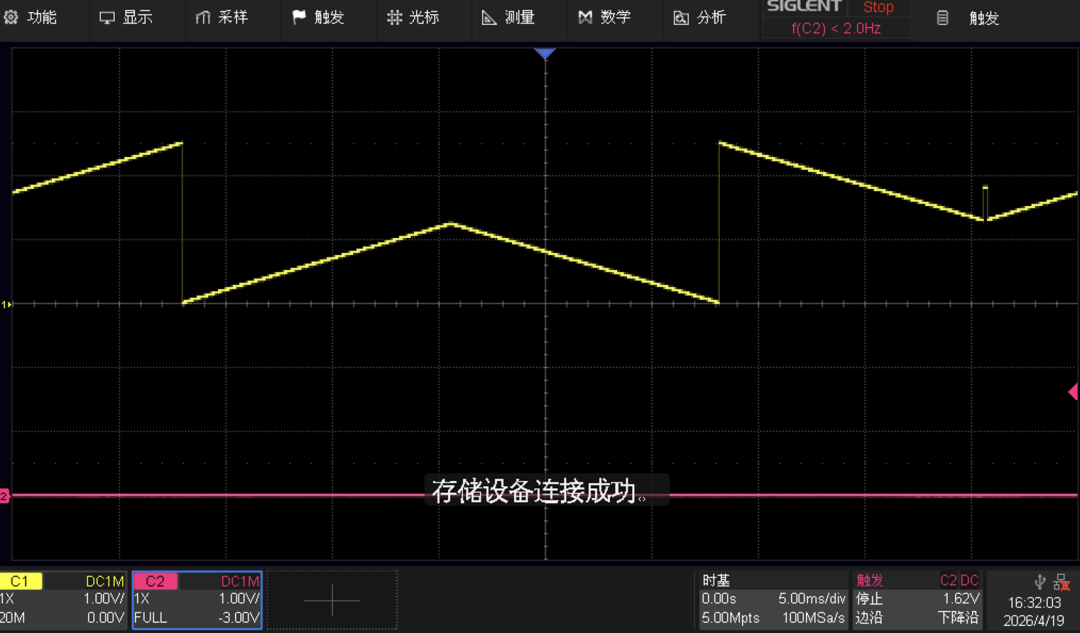

第一個現象是，可編程信號源本來應該輸出鋸齒波，但是實測卻是雜亂無章，見下圖。

從上圖中看，很像數據亂碼，很可能是數字電路或軟件邏輯的問題，因此就讓學員就用示波器掛SPI接口看了下SPI波形。

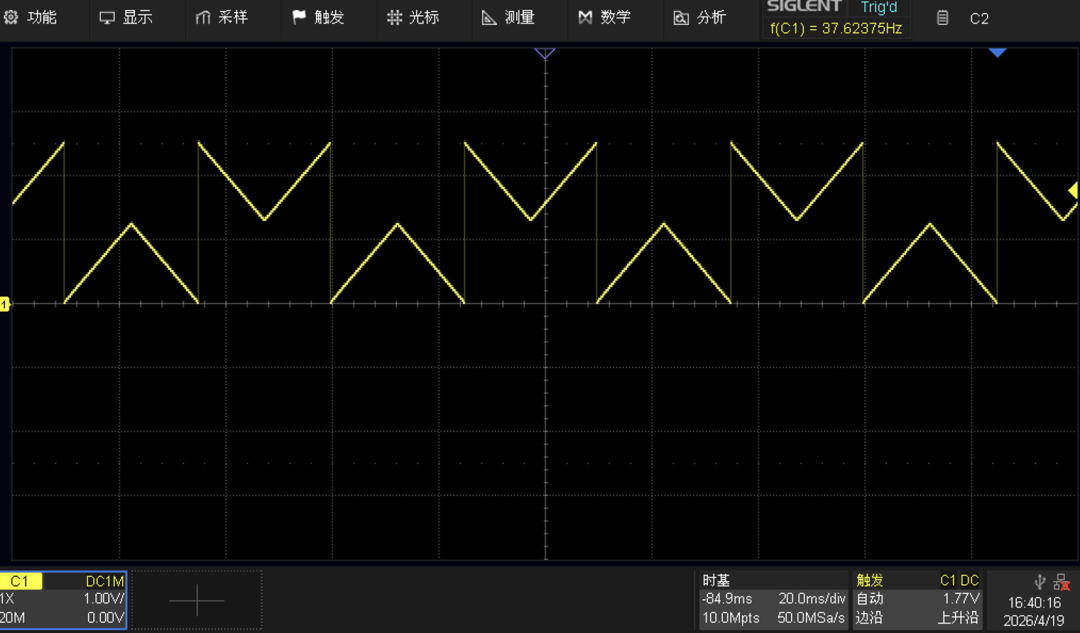

第二個現象是學員發現，一旦SPI接口連接了示波器探頭，信號源波形就正常了，正常波形見下圖。

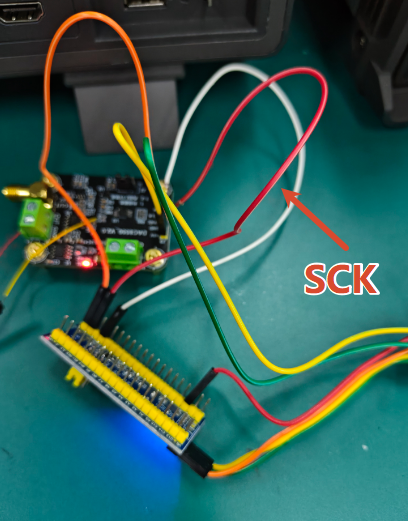

第三個現象是，一旦用手摸下圖SPI的SCK時鐘線（紅色線為SCK），信號也會變得正常。

鎖定是SPI的CLK時鐘信號線引起的。

結合上面的現象：用示波器測試SCK信號線時正常、用手摸SCK信號線時也正常，大概率是兩種操作引入了容性負載。

考慮到杜邦線很長，而且杜邦線質量未知，信號亂碼很可能是信號完整性方面出了問題（SPI速率2.4MHz），而加入容性負載后，會濾除掉一些振鈴，吸收高頻噪聲，使得信號平緩。

整改思路有下面3個：

1 降低SPI速率。我們評估降低速率會影響系統功能，此條方案不通過。

2 串聯電阻調理波形。杜邦線和板子上沒有位置，而且手邊沒有合適電阻，此條方案不通過。

3 sck信號線和地之間增加pF電容。最終選擇此整改方案。

在SCK和地之間增加51pF電容后，波形如下，輸出正常，非?？梢浴?/p>

最終方案：在制作PCB時，在SPI接口預留RC位置，方便調理信號。而且，PCB走線可控，環境更理想，大概率不需要使用RC。
