動態扭矩傳感器

動態扭矩測量，毫厘之間見功夫

在持續振動與高速旋轉的嚴苛環境中

連接穩定性是數據精準的基石

凌科LP20系列連接器

以可靠電氣連接，保障信號精準如一

動態扭矩傳感器用連接器有哪些要求？

訴求分析

抗振防松脫：傳感器常安裝于電機等旋轉機構，長期承受高頻振動與慣性沖擊

信號無損傳輸：扭矩信號要求傳輸可靠，連接器需確保接觸電阻穩定，防止信號失真

水塵雙防：工業現場常有冷卻液、粉塵等，連接器應具備良好密封性和水塵防護能力

耐插拔易維護：設備調試、維護需頻繁插拔，連接器應具備高插拔壽命與便捷的操作性能

寬溫適應能力：從車間高溫到戶外低溫，連接器需在嚴酷的溫度環境范圍內穩定工作

凌科面向動態扭矩傳感器的連接方案

實拍圖

凌科應用案例分享項目名稱：動態扭矩傳感器應用產品：LP20系列7芯連接器

功能簡述：用于傳輸傳感器采集的動態扭矩信號

客戶為何選擇凌科連接方案？

凌科面向用戶設備連接解決方案

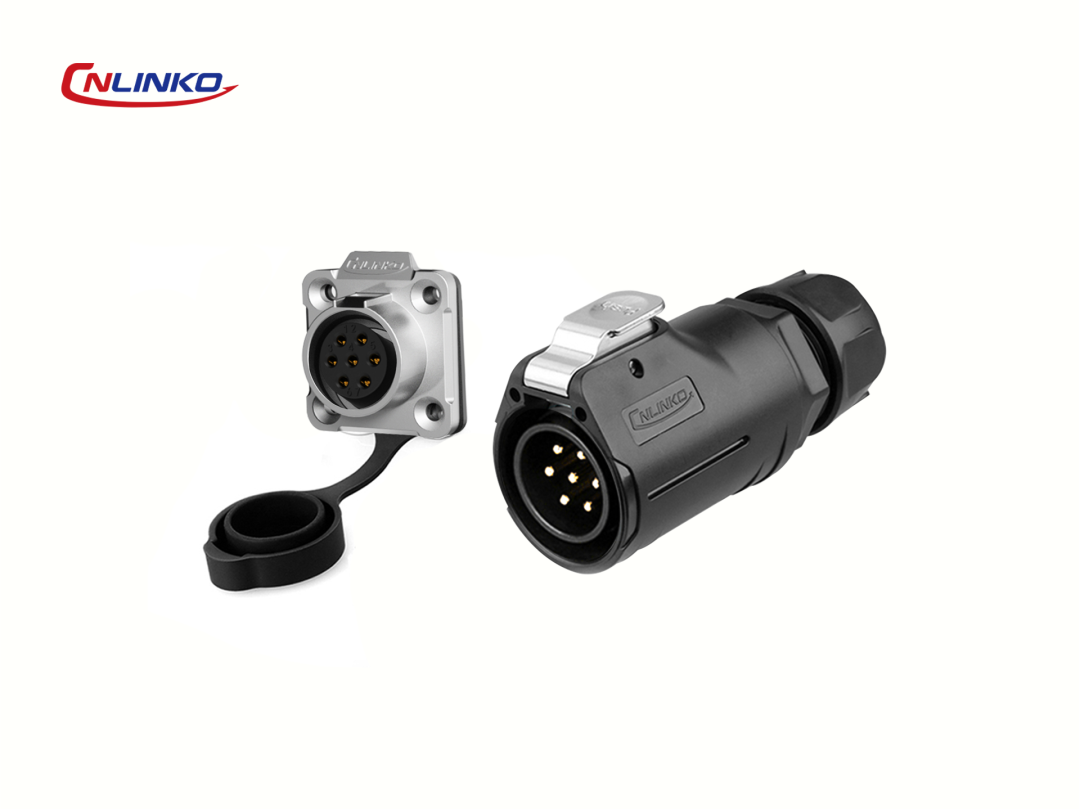

凌科LP20系列7芯防水連接器，作為一款采用按扣式插拔方式的連接器，非常契合高動態、高精度傳感場景，具備高速信號傳輸、防振鎖緊、IP68/IPX9K防護等特性，為扭矩測量系統提供穩定、高速的信號連接支持。

01

工業級鎖緊機制

工業級按扣彈簧式鎖緊結構，分離力大，在扭矩傳感器持續振動環境下仍保持連接穩固，避免信號瞬斷。

02

信號無損高保真

接觸件采用鍍金工藝，電阻低且穩定，確保扭矩信號傳輸無失真。

03

IP68/IPX9K防護

接口密封圈與線纜出線口密封，實現IP68/IPX9K防護等級，耐受粉塵、濺水等工業常見介質影響。

04

快速插拔安裝

按扣直插式設計，支持單手快速插拔；插拔壽命達2000次以上，降低長期維護成本。

05

具備寬域耐溫能力

外殼材質與內部絕緣材料均耐高低溫，耐溫：-40℃~+120℃，適應從寒冷環境到高溫電機周邊的溫度變化。
