光伏發電易受光照、溫度影響，功率波動明顯。通過儲能電池平抑波動、穩定并網，是分布式光儲系統的核心需求。本篇中我們基于 EasyGo 實時仿真設備EGBox Mini，對光儲交流側互補并網系統進行仿真實驗。通過離線與實時仿真對比，充分驗證EasyGo 仿真平臺可精準復現光儲交流側并網動態過程，在科研與教學場景中可替代真實設備開展測試。

一、光儲交流側并網系統

光伏儲能并網根據拓?fù)浣Y(jié)構可分為交流側互補并網和直流側互補并網兩種形式。

▌交流側互補并網：光伏與儲能在交流側并聯，儲能需配置獨立并網變流器，多用于大功率場景。

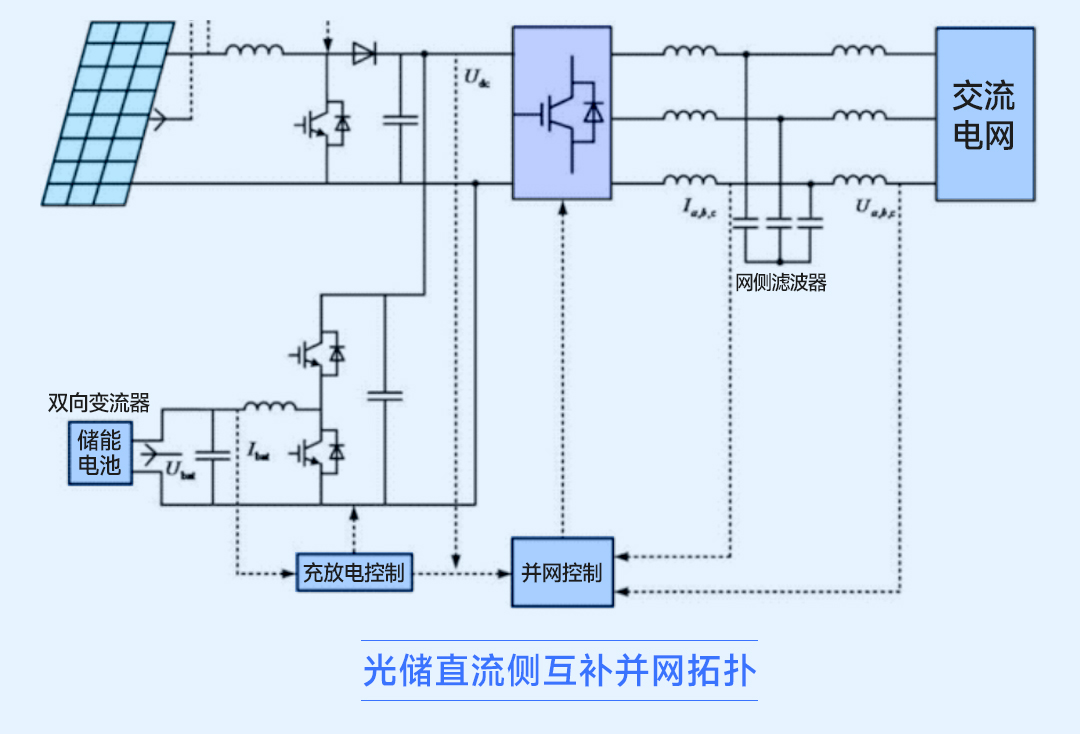

▌直流側互補并網：儲能接入DC/DC變換環節的直流高壓側，只需DC/DC電路，電池電壓無需很高，拓?fù)浜唵?、功率密度高、能量利用率更高?/p>

本次我們主要是研究光儲交流側互補并網拓?fù)?。光伏與儲能在交流側并聯接入電網，通過協調控制實現并網點總功率恒定輸出。整體系統運行過程中，光伏并網系統采用MPPT（最大功率點跟蹤）控制，并網變流器采用直流電壓外環+交流電流內環的雙閉環控制；儲能變流器采用PQ外環+電流內環的雙閉環控制。

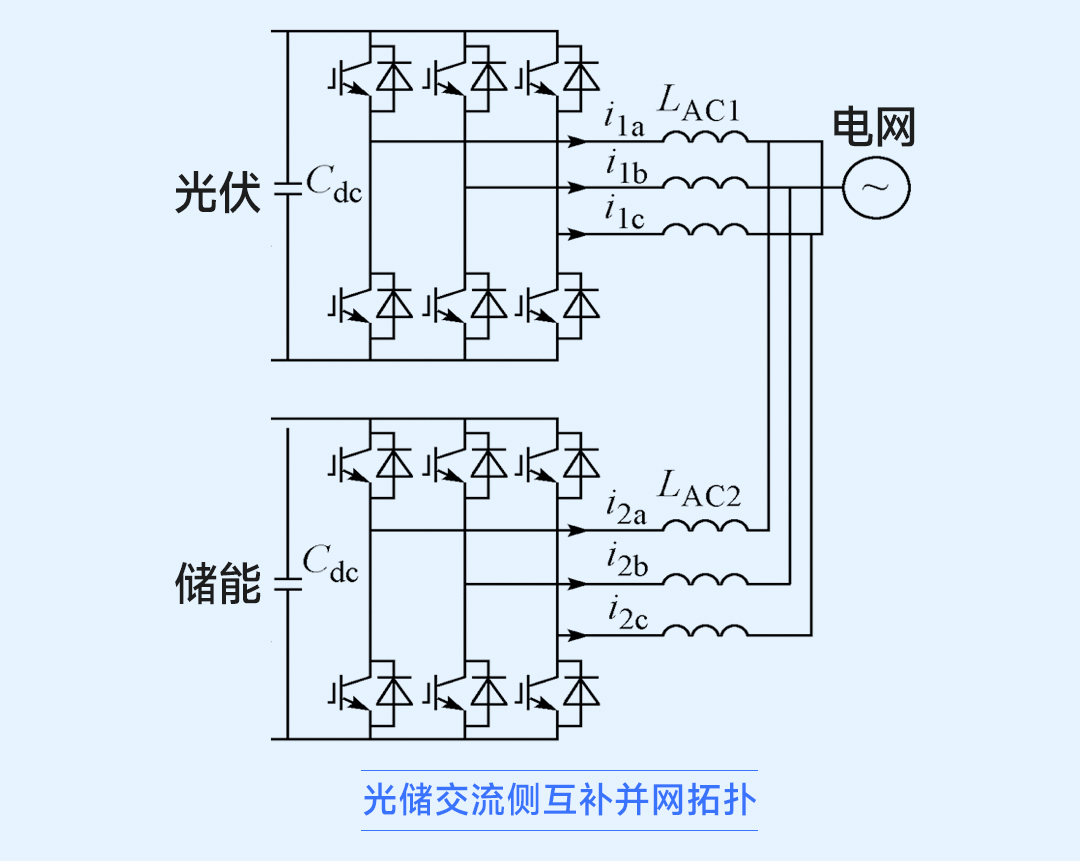

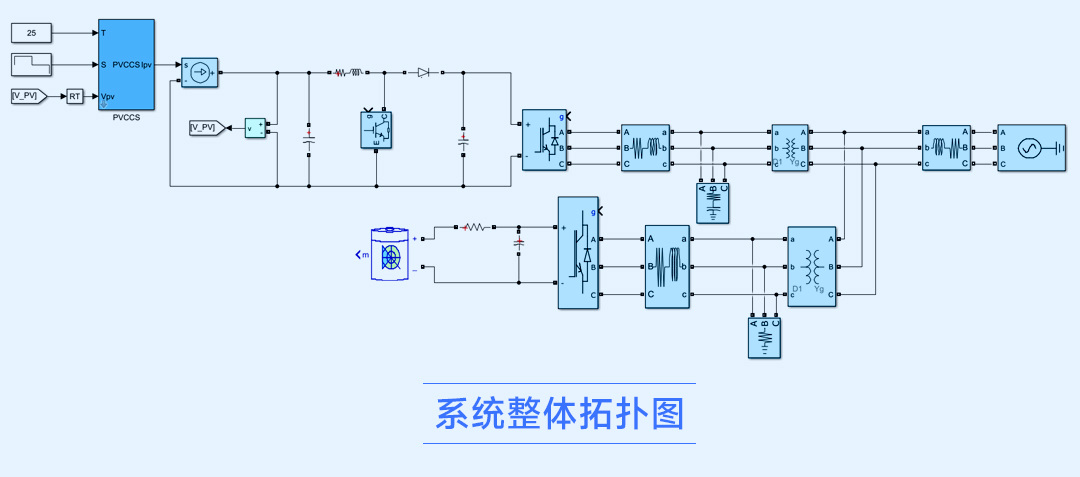

系統整體拓?fù)浣Y(jié)構如下圖：

二、離線仿真

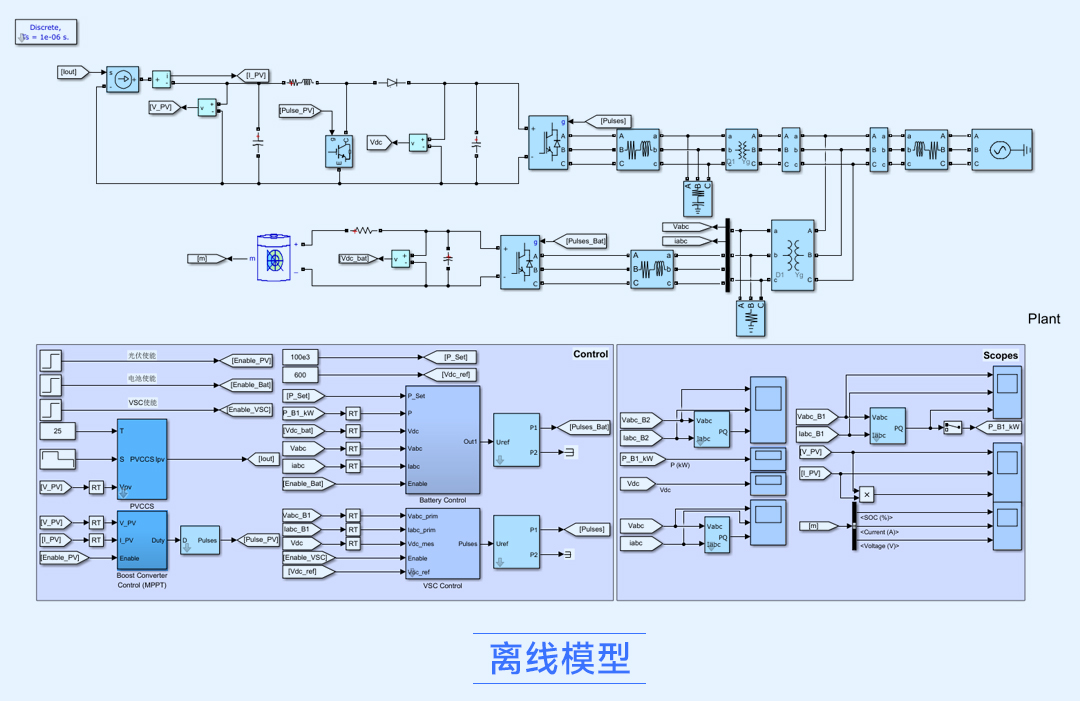

本次實驗搭建光儲互補模型如圖：光伏采用三相雙級式并網模型，系統額定功率(光照1000W/㎡，溫度25℃）100kW；儲能系統采用單級式儲能并網拓?fù)洌瑑?chǔ)能變流器額定功率50kW。光儲系統在交流側并聯接入電網，設定系統總并網額定有功功率為100kW。當外部條件發生變化時，通過對儲能的控制，使整體系統交流并網側輸出功率始終保持在100kW，整體仿真模型如圖。

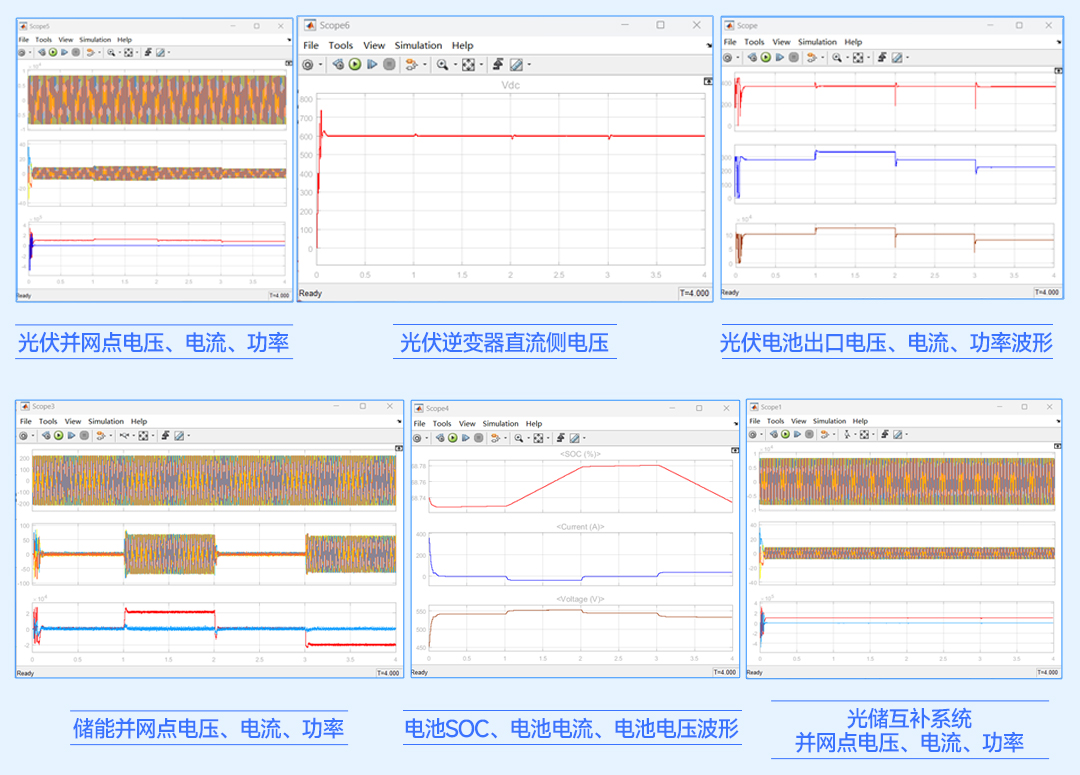

運行模型，0.01s 啟動電池控制，0.03s啟動光伏控制，0.05s啟動VSC控制。有功參考值為100kW，直流側電壓參考值為600V。為驗證光儲互補系統整體控制性能，給定光照強度分別為1000-1200-1000-800W/㎡，得到仿真結果如圖。

從波形可以看出：在控制啟動后，Vdc在短時間被控制到設定值600V，有功功率也穩定在設定值100kW，在光照強度設定值變化后，系統也能快速跟隨變化。

三、EasyGo 實時仿真

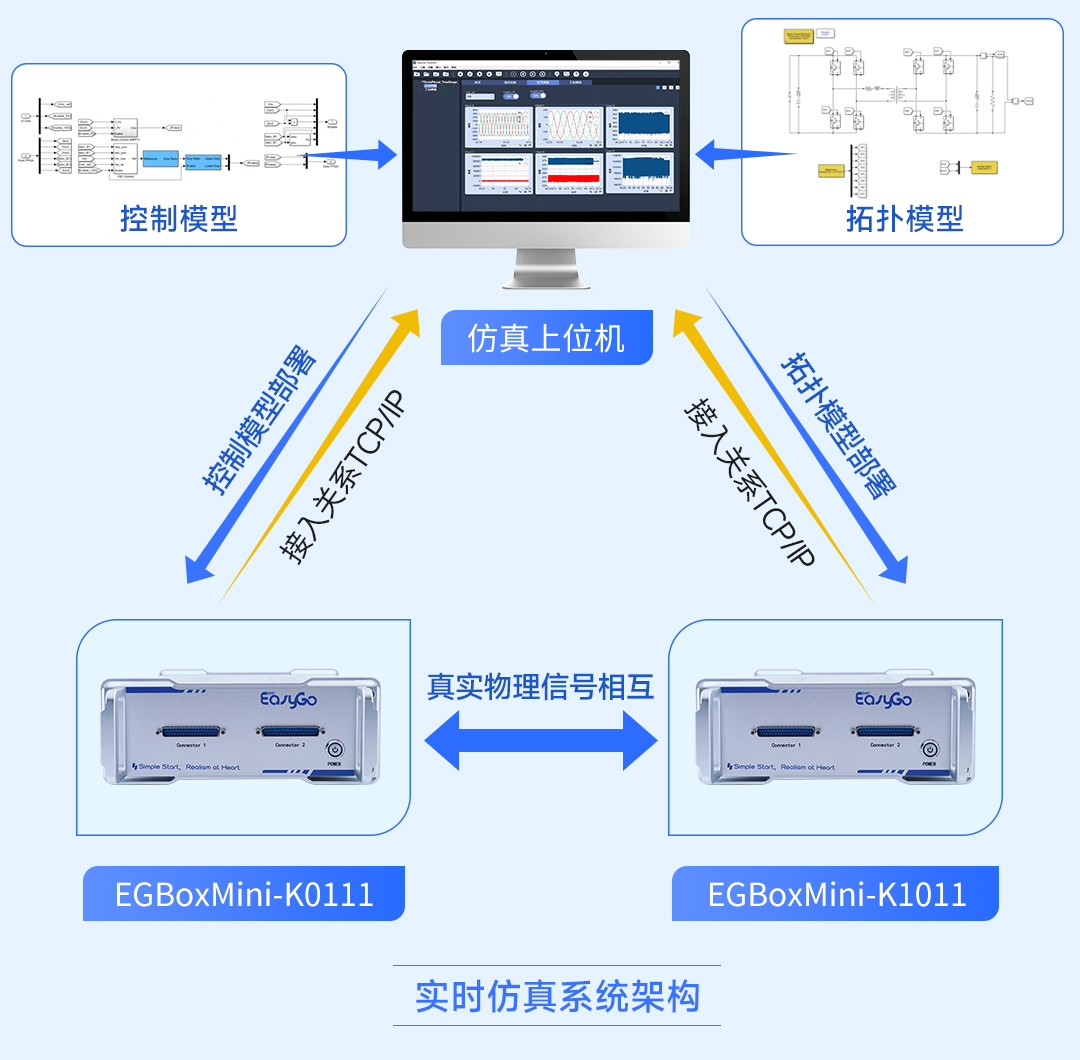

EGBox Mini產品系列是基于CPU+FPGA硬件架構設計的一體式緊湊型實時仿真產品，屬于EGBox系列實時仿真器的入門級產品。其不同型號可完成硬件在環測試系統（HIL）或者快速控制原型系統（RCP）。將控制模型和拓?fù)淠Ｐ头謩e通過仿真上位機部署進兩個實時仿真器（EGBox Mini），整體架構如下圖所示。

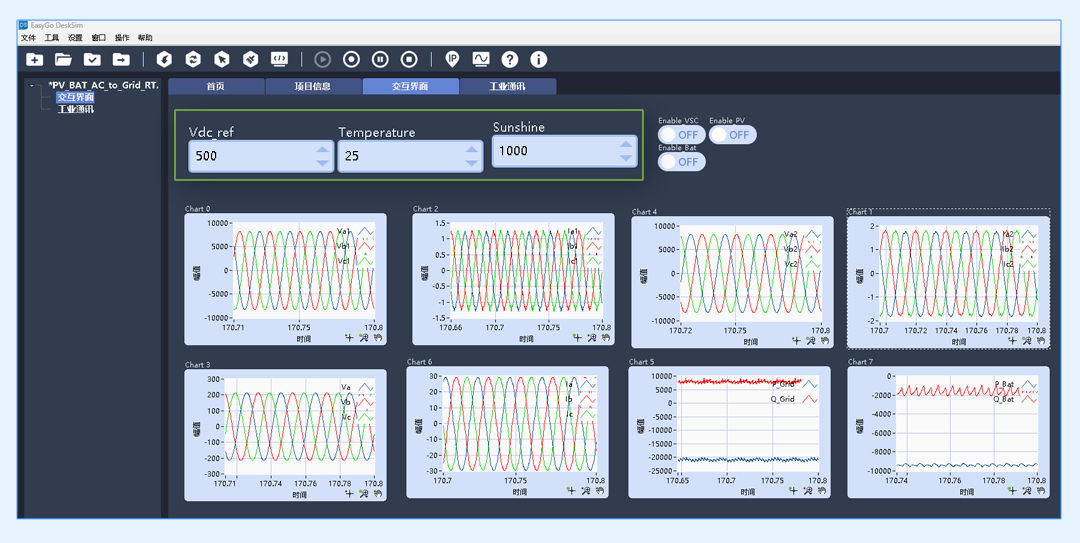

實時模型參數與離線模型一致，直流電壓參考設為500V，光照1000W/㎡，溫度25℃。

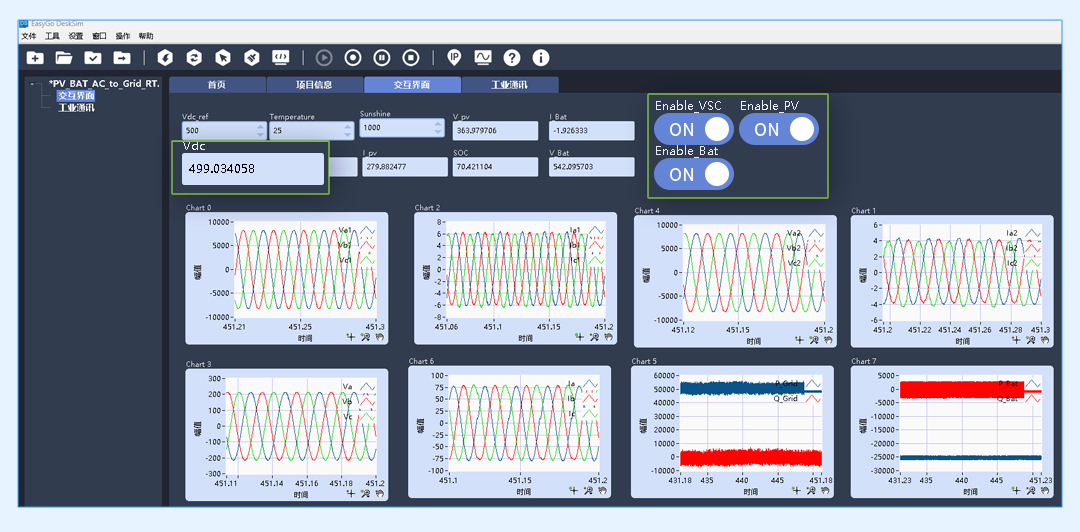

運行模型，啟動電池、光伏及VSC控制，Vdc穩定在500V，系統功率平衡。

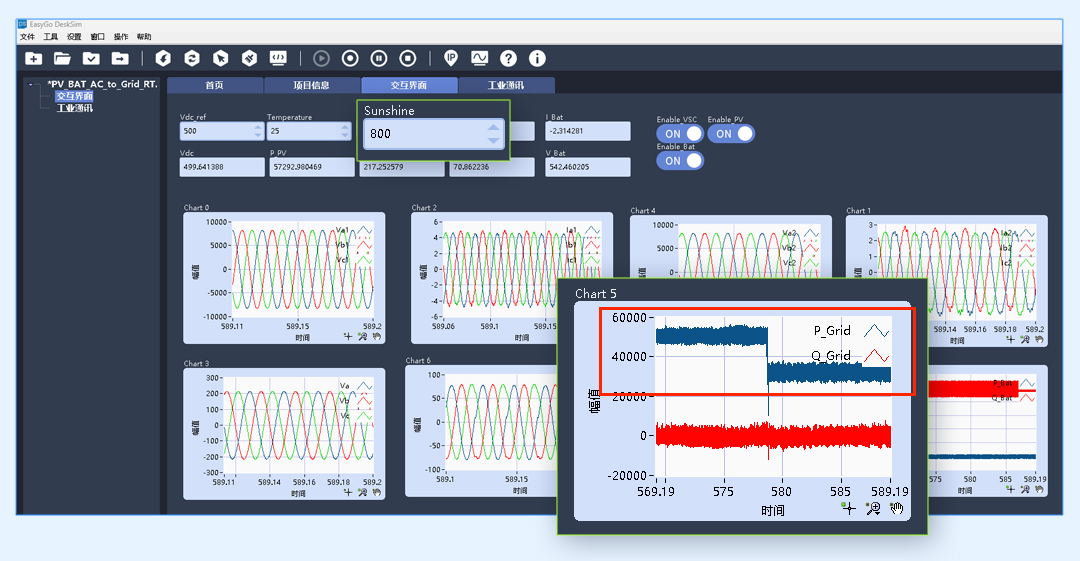

將光照強度降至 800W/㎡，光伏出力下降，儲能放電進行補能。

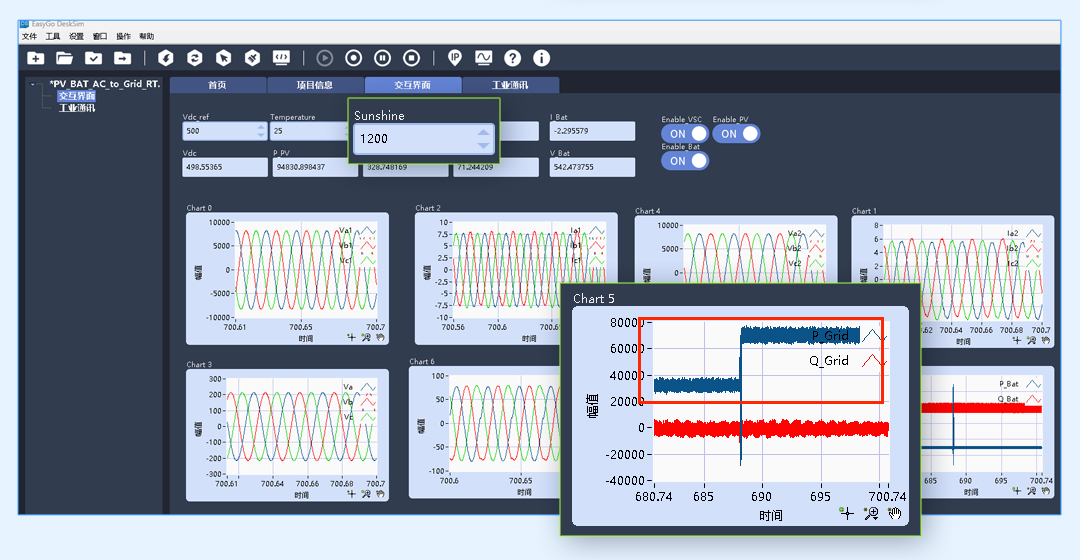

將光照強度升至1200W/㎡，光伏出力上升，儲能充電以吸收盈余功率。

可以觀測到：在控制啟動后，Vdc在短時間被控制到設定值500V，在光照強度設定值變化后，系統也能快速跟隨變化。實時仿真波形與離線結果高度一致，系統動態響應快、穩壓穩功效果優異。實驗證明，EasyGo 實時仿真平臺可精準復現光儲交流側互補并網動態過程，仿真結果準確可靠，可替代真實設備完成控制算法驗證、動態性能測試與系統調試。

基于EasyGo實時仿真平臺的光儲交流側互補并網實時仿真就分享到這里了，歡迎感興趣的工程師們留言溝通。
