在汽車電子安全與智能化需求日益提升的背景下，汽車防盜系統作為保障車輛資產安全的核心設備，其性能直接決定了威懾響應速度、執行機構可靠性及系統耐久性。高壓驅動模塊是防盜系統的“神經與肌肉”，負責為聲光報警器、高壓脈沖發生器、電機鎖止機構等關鍵負載提供精準、高效且具有高瞬態沖擊能力的電能轉換與控制。功率MOSFET的選型，深刻影響著模塊的響應速度、負載驅動能力、電磁兼容性及在惡劣車載環境下的長期可靠性。本文針對汽車防盜系統高壓驅動模塊這一對瞬態響應、環境耐受性及空間布局要求嚴苛的應用場景，深入分析關鍵功率節點的MOSFET選型考量，提供一套完整、優化的器件推薦方案。

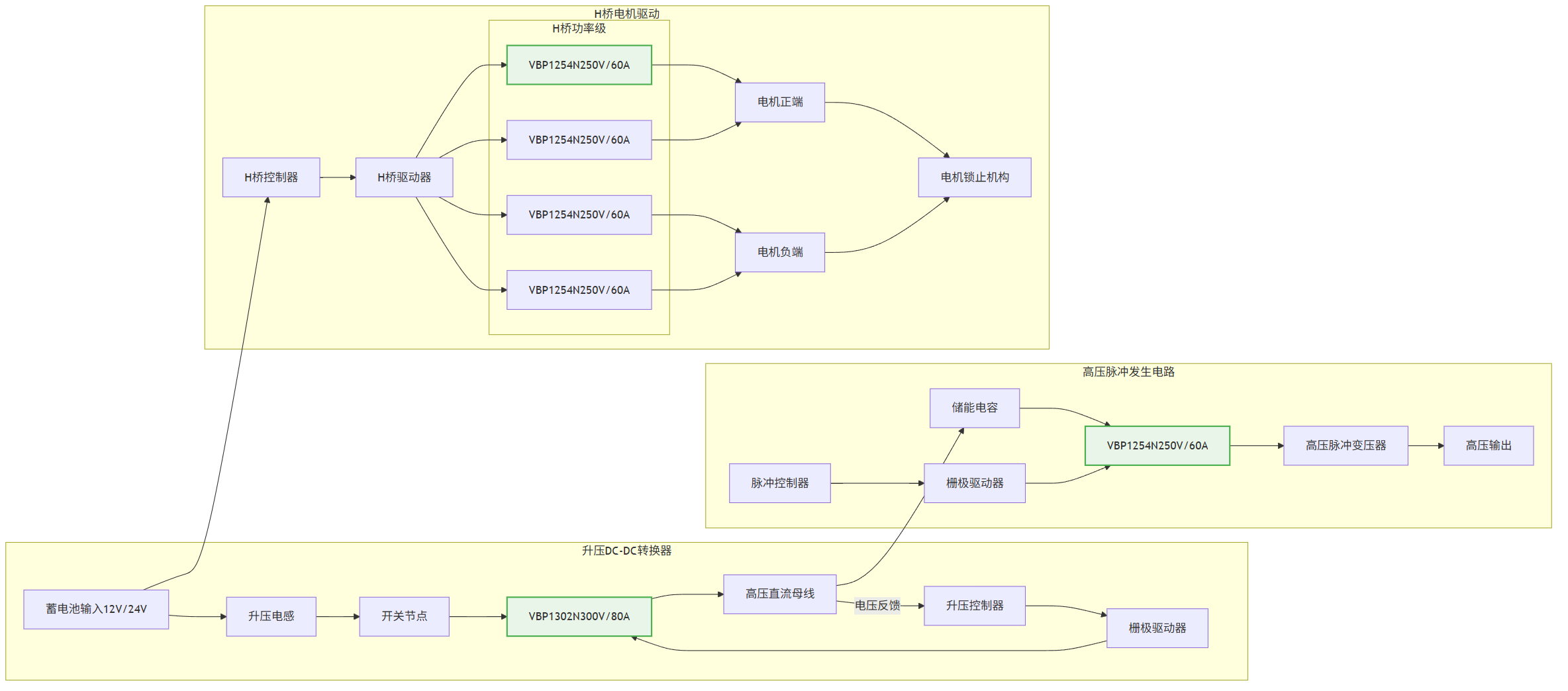

圖1: 汽車防盜系統高壓驅動模塊方案功率器件型號推薦VBQF4338與VBP1254N與VBP1302N與產品應用拓撲圖_01_total

MOSFET選型詳細分析
1. VBP1254N (N-MOS, 250V, 60A, TO-247)
角色定位：高壓脈沖發生電路的主開關或電機鎖止機構驅動橋臂
技術深入分析：
電壓應力與瞬態可靠性：在12V/24V車輛電源系統中，負載關斷及感性反沖會產生遠高于母線電壓的尖峰。選擇250V耐壓的VBP1254N，為驅動高壓脈沖線圈或電機等感性負載提供了充足的安全裕度，能有效吸收并承受負載突變及拋負載（Load Dump）等車載惡劣工況下的電壓應力，確保驅動核心在瞬態沖擊下的絕對可靠。
大電流驅動與快速響應：得益于Trench技術，其在10V驅動下Rds(on)低至40mΩ，配合60A的連續電流能力，可實現極低的導通壓降與損耗。這直接提升了驅動電路的效率與輸出功率，確保報警器或執行機構能獲得瞬時大電流，實現快速、強勁的觸發動作。TO-247封裝具備卓越的散熱能力，能應對短時大電流脈沖工況下的熱沖擊。
系統集成：其高耐壓與大電流特性，使其能夠直接作為高壓發生電路中的開關管或構成H橋驅動的一部分，簡化電路拓撲，提升模塊的功率密度與可靠性。
2. VBP1302N (N-MOS, 300V, 80A, TO-247)
角色定位：升壓型DC-DC轉換器主開關或高功率負載總線開關
擴展應用分析：
高效能功率轉換核心：為驅動更高電壓的負載（如某些特殊的高壓聲光報警單元），系統可能需要升壓拓撲。VBP1302N采用SJ_Multi-EPI（超級結多外延）技術，在300V耐壓下實現了僅15mΩ (@10V)的超低導通電阻。這使其在升壓電路中開關損耗和導通損耗極低，轉換效率高，有助于在有限的蓄電池能量下提供更強的輸出。
極致功率處理能力：80A的連續電流與300V的耐壓組合，賦予了該器件處理千瓦級峰值功率的能力?？勺鳛橄到y(tǒng)主電源路徑的總開關或保護器件，在發生非法入侵信號時，瞬間接通大功率負載回路，實現高威懾力的響應。其優異的品質因數（QgRds(on)）也利于高頻開關，有助于減小升壓電感等無源元件體積。

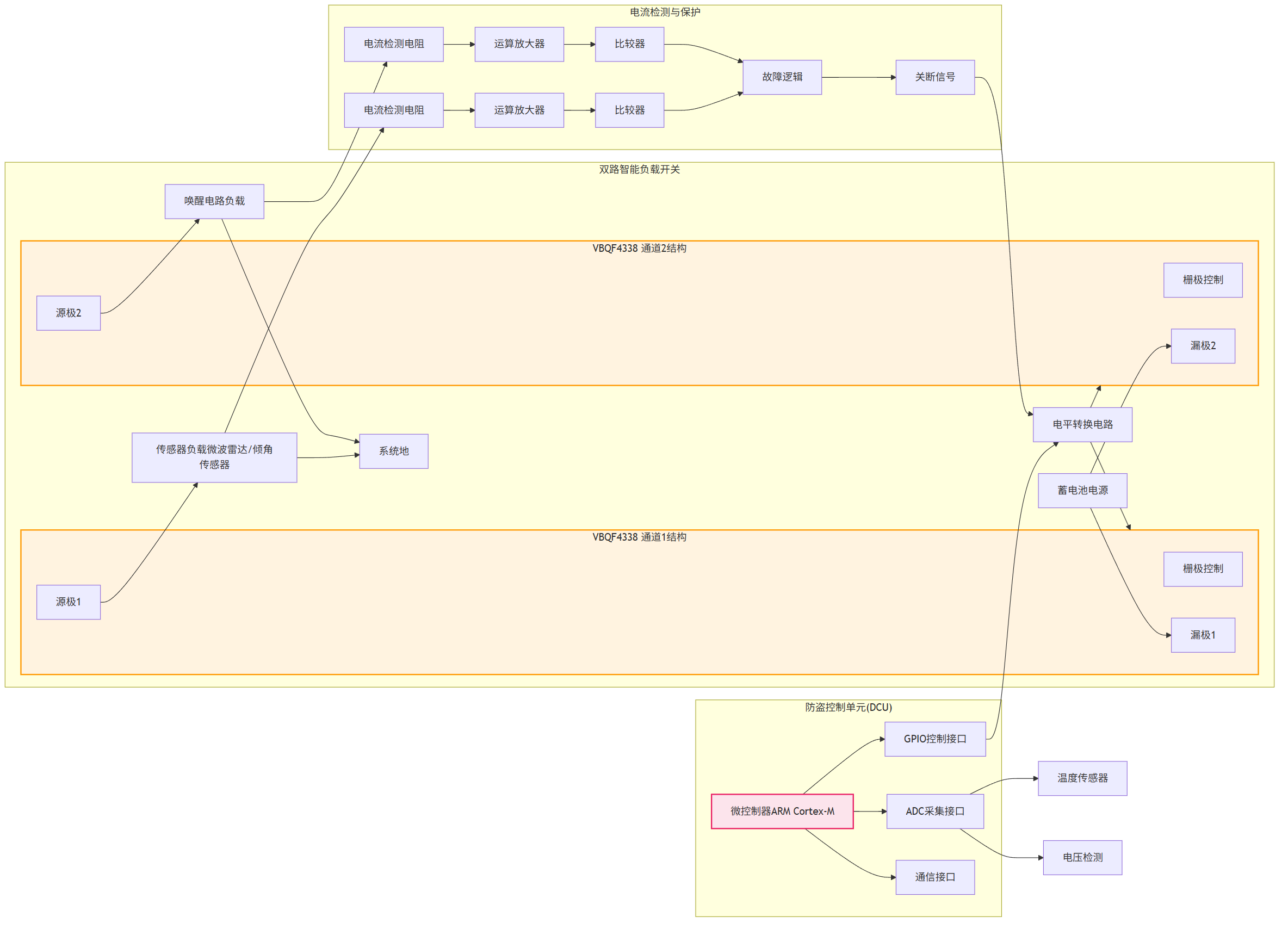

圖2: 汽車防盜系統高壓驅動模塊方案功率器件型號推薦VBQF4338與VBP1254N與VBP1302N與產品應用拓撲圖_02_highpower

環境適應性：TO-247封裝機械強度高，導熱路徑明確，非常適合在車載振動、高低溫循環環境下工作，通過散熱器或殼體實現高效熱管理。
3. VBQF4338 (Dual P-MOS, -30V, -6.4A per Ch, DFN8(3X3)-B)
角色定位：多路低壓負載的智能電源分配與靜默管理（如傳感器供電、控制器喚醒電路）
精細化電源與狀態管理：
高集成度空間優化：采用超緊湊的DFN8(3X3)-B封裝的雙路P溝道MOSFET，集成兩個參數一致的-30V/-6.4A MOSFET。其-30V耐壓完美適配12V/24V車用總線。該器件可用于獨立控制兩路低壓輔助負載（如微波雷達傳感器、傾角傳感器的電源），實現基于車身網絡指令或自身邏輯的智能休眠與喚醒，極大節省了在防盜控制單元（DCU）內寶貴的PCB空間。
低靜態功耗與高側控制：利用P-MOS作為高側開關，可由微控制器GPIO直接進行低電平有效控制，電路簡潔。其較低的導通電阻（低至38mΩ @10V， 60mΩ @4.5V）確保了在導通狀態下，電源路徑上的壓降和功耗極低，特別適合對靜態電流要求嚴苛的常電（B+）供電線路，避免車輛停放時蓄電池過度放電。
安全與診斷：雙路獨立控制允許系統對每路負載進行獨立的過流檢測與切斷，當某一路傳感器或電路發生短路故障時，可單獨隔離，防止故障擴散，同時上報診斷信息，符合汽車電子功能安全的設計思路。
系統級設計與應用建議
驅動電路設計要點：
1. 高壓大電流驅動 (VBP1254N/VBP1302N)：需搭配具有足夠峰值電流輸出能力的柵極驅動器（如1-2A驅動能力），確?？焖匍_關以降低瞬態損耗，同時需注意柵極回路布局以最小化寄生電感，防止振蕩。
2. 負載路徑開關 (VBQF4338)：驅動簡便，微控制器可通過電平轉換或直接驅動（若IO電壓匹配）。建議在柵極增加RC濾波與下拉電阻，以提高在汽車電氣環境下的抗干擾能力，防止誤觸發。
熱管理與EMC設計：
1. 分級熱設計：VBP1254N與VBP1302N必須安裝于專用散熱器或利用金屬外殼（如鋁制外殼）進行傳導散熱，并考慮導熱硅脂與絕緣墊的選用。VBQF4338依靠PCB的多層敷銅及散熱過孔即可滿足散熱需求。
2. EMI抑制：在VBP1254N/VBP1302N的漏極或驅動回路中，可考慮使用RC緩沖電路或TVS管，以抑制開關過程尤其是關斷感性負載時產生的高壓尖峰和輻射噪聲，滿足CISPR 25等汽車EMC標準。
可靠性增強措施：
1. 充分降額設計：高壓MOSFET工作電壓建議不超過額定值的70%（針對拋負載工況評估）；電流根據最高環境溫度（如85°C或105°C）下的結溫進行降額選用。
2. 多重保護電路：為VBQF4338控制的每路負載增設電流采樣與限流保護電路；在VBP1254N/VBP1302N的電源輸入端必須設置熔斷器或電子保險絲，并提供過流、過溫關斷保護。
3. 環境防護與加固：所有MOSFET的選型均需滿足AEC-Q101車規可靠性標準。PCB布局應避免功率回路與敏感信號交叉，對關鍵柵極驅動信號可采取包地保護。對VBQF4338等小封裝器件，建議采用三防漆涂覆以抵御潮濕、鹽霧等腐蝕。
在汽車防盜系統高壓驅動模塊的設計中，功率MOSFET的選型是實現快速響應、高可靠性、低靜態功耗與高集成度的關鍵。本文推薦的三級MOSFET方案體現了精準、穩健的設計理念：

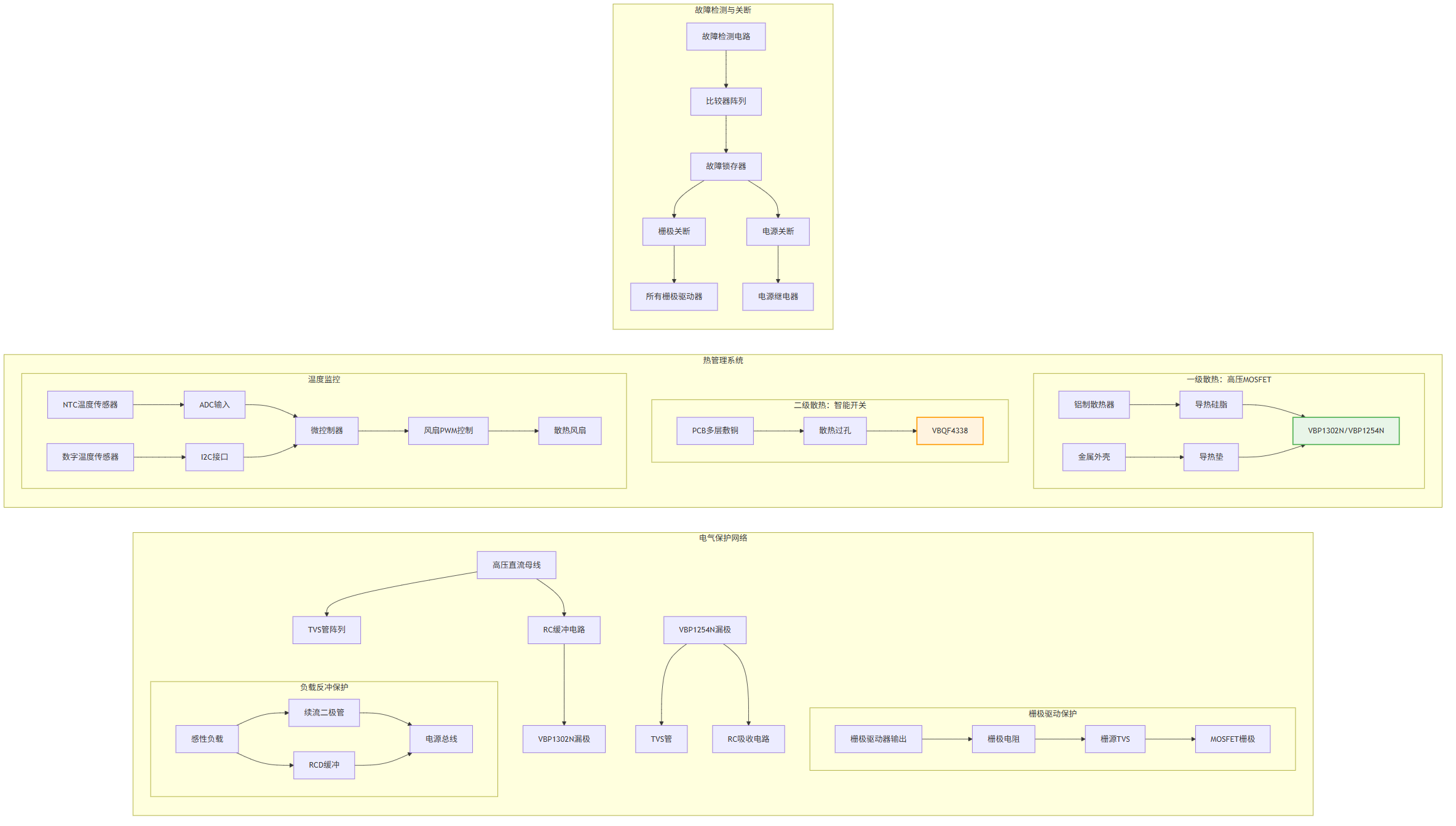

圖3: 汽車防盜系統高壓驅動模塊方案功率器件型號推薦VBQF4338與VBP1254N與VBP1302N與產品應用拓撲圖_03_loadmgmt

核心價值體現在：
1. 全鏈路驅動能力優化：從高壓大功率負載的瞬時強力驅動（VBP1254N/VBP1302N），到多路低壓輔助負載的精細智能管理（VBQF4338），構建了層次分明、各司其職的功率執行體系，確保了從威懾到偵測的全方位性能。
2. 高可靠性與環境耐受性：所選器件均具備充足的電壓電流裕量，封裝形式適合車載振動與熱環境，配合嚴格的車規級設計規范與保護措施，保障了系統在極端溫度、電壓波動及機械應力下的長期穩定運行。
3. 智能化電源管理：雙路P-MOS實現了傳感器等負載的獨立電源域控制，支持復雜的休眠喚醒策略與故障診斷，顯著降低了系統靜態功耗，提升了智能化水平。
4. 空間效率與集成化：緊湊封裝的VBQF4338與高性能的TO-247器件結合，實現了在有限空間內的高功率密度布局，適應了汽車電子模塊小型化趨勢。
未來趨勢：
隨著汽車防盜系統向網聯化、集成化（與BCM、PEPS融合）及更高功能安全等級（ASIL）發展，功率器件選型將呈現以下趨勢：
1. 對具有更低導通電阻和更優開關特性的先進Trench或SGT MOSFET的需求增加，以進一步提升效率與功率密度。
2. 集成電流采樣、溫度監控及狀態反饋的智能開關（Intelligent Switch）在負載管理中的應用，以簡化設計并增強診斷能力。

圖4: 汽車防盜系統高壓驅動模塊方案功率器件型號推薦VBQF4338與VBP1254N與VBP1302N與產品應用拓撲圖_04_protection

3. 符合AEC-Q101標準的寬禁帶半導體（如GaN）器件在需要極高開關頻率的特定應用中的探索。
本推薦方案為汽車防盜系統高壓驅動模塊提供了一個從高壓執行到低壓管理、從功率開關到智能分配的完整功率器件解決方案。工程師可根據具體的負載功率（如報警器功率、電機扭矩）、電源系統電壓（12V/24V/48V）及環境等級要求進行細化調整，以打造出響應迅捷、穩定可靠、滿足車規要求的下一代防盜系統產品。在汽車智能化與安全深度融合的時代，穩健而高效的硬件設計是構筑車輛安全防線的物理基石。
