便攜式手持示教器ZHD301X

ZHD301X手持示教器是正運動新推出的一款便攜式網絡顯示觸摸屏示教器，需配套正運動帶HMI功能的運動控制器使用。

ZHD301X采用輕量化結構設計、單手可握的人體工程學設計，集顯示+觸控+按鍵操作于一體，適用于小型的工業機器人、工業自動化設備與教學實驗等多場景的調試與維護。

ZHD301X示教盒功能特性

可通過腳本程序來實現各種顯示界面。

繪圖功能：中英文字符，直線，圓弧，圖片。

帶28個按鍵，按鍵功能可定制。

RJ45水晶頭(標準帶2m連接線)，U盤接口。

支持HMI組態協議。

適用于各種機械或機械手控制。

支持觸摸屏，可以按鍵和觸摸配合使用。

480*272分辨率觸摸屏。

更多關于ZHD301X詳情點擊→便攜式手持示教器ZHD301X。

示教器ZHD500XB

ZHD500XB是一款網絡顯示的觸摸屏示教盒，示教盒必須和支持ZHMI功能的控制器配合使用。

ZHD500XB手持示教盒帶有直流24V電源，帶有1024*600分辨率的真彩顯示屏，16個按鍵，配急停開關，鑰匙選擇開關，外加一個可以按的手輪。

ZHD500XB示教盒功能特性

可編程示教盒，可以通過腳本程序來實現各種顯示界面。

繪圖功能：中英文字符，直線，圓弧，圖片。

帶急停按鈕、鑰匙選擇開關、手輪。

帶16個按鍵，按鍵功能可定制。

RJ45水晶頭，U盤接口。

支持HMI組態協議。

適用于各種機械或機械手控制。

支持觸摸屏，可以按鍵和觸摸配合使用，可使用觸控筆，便于一些場景下更方便的操作。

1024*600分辨率觸摸屏。

優美的外觀+符合人體工程學的外形設計，有效提升操作員的舒適感。

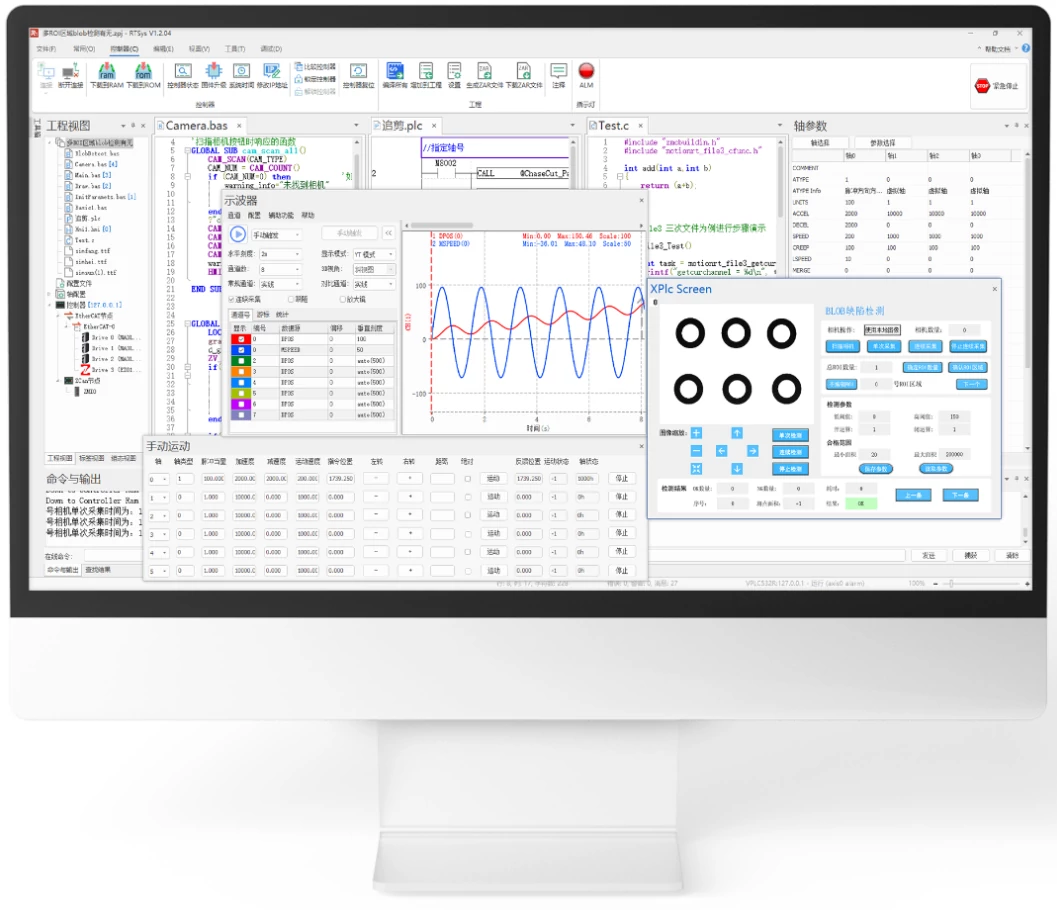

ZHD301X和ZHD500XB都可通過配套正運動帶HMI功能的運動控制器結合RTSys開發軟件進行RTBasic和RTHmi語法來創建界面、編寫調試程序，采用直觀的圖形化顯示界面布局，兼容觸摸與實體按鍵操作。

操作人員可以通過示教盒的顯示屏查看設備的運行狀態監測、報警及在線跟蹤調試等，簡單易用，提升現場操作的靈活性與便捷性。

為什么你的工控界面，更需要RTHmi?

痛點清單：

多軟件切換：組態、編程、通信工具來回跑，耗時易錯。

數據延遲：協議“翻譯”拖慢響應，界面卡成PPT。

開發割裂：邏輯與界面脫節，維護成本高。

正運動方案：RTHmi組態編程一體化開發

一體化平臺：邏輯+界面統一開發。

原生數據互通：變量直接調用，告別映射繁瑣。

開發高效：周期從月級縮至周級，時間聚焦功能與體驗優化。

系統穩定：架構簡化，故障點銳減，可靠性倍增。

體驗專業：界面美觀、指引清晰。

RTHmi能做什么？有什么？

01.豐富的可視化控件庫

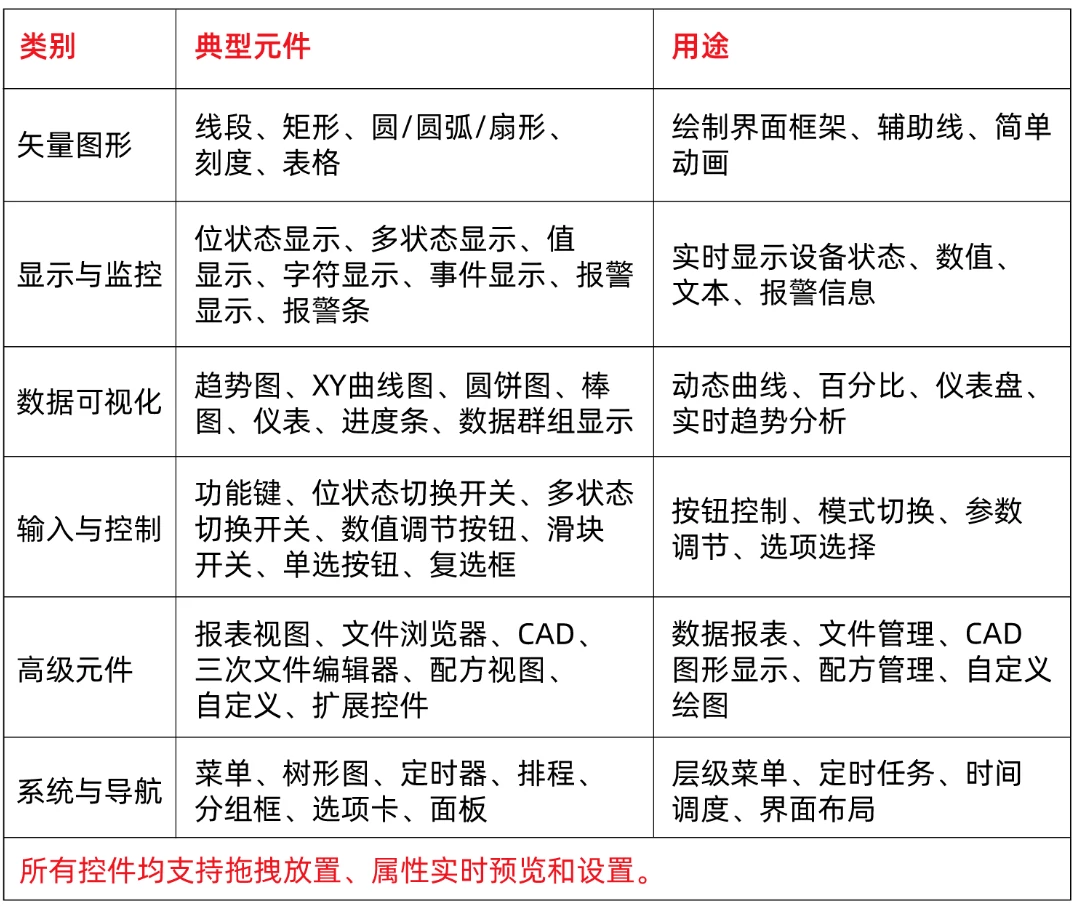

RTHmi提供了50多種組態元件，可覆蓋大部分工業場景，滿足不同的市場需求。

02.強大的界面美化能力

RTHmi都提供了靈活的美化工具及屬性，讓工業界面告別“灰頭土臉”：

?圖片庫系統：內置系統圖片庫提供多種風格的按鈕、圖標，也支持導入外部圖片（包括GIF動圖）。

?文本庫與多語言：通過文本庫一次性設置多語言文本，可一鍵切換系統的顯示語言，輕松實現中英文多語言界面。

?外觀自由定制：每個控件可獨立設置顏色、字體、邊框、圓角、背景顏色/圖片等。

系統界面展示如下：

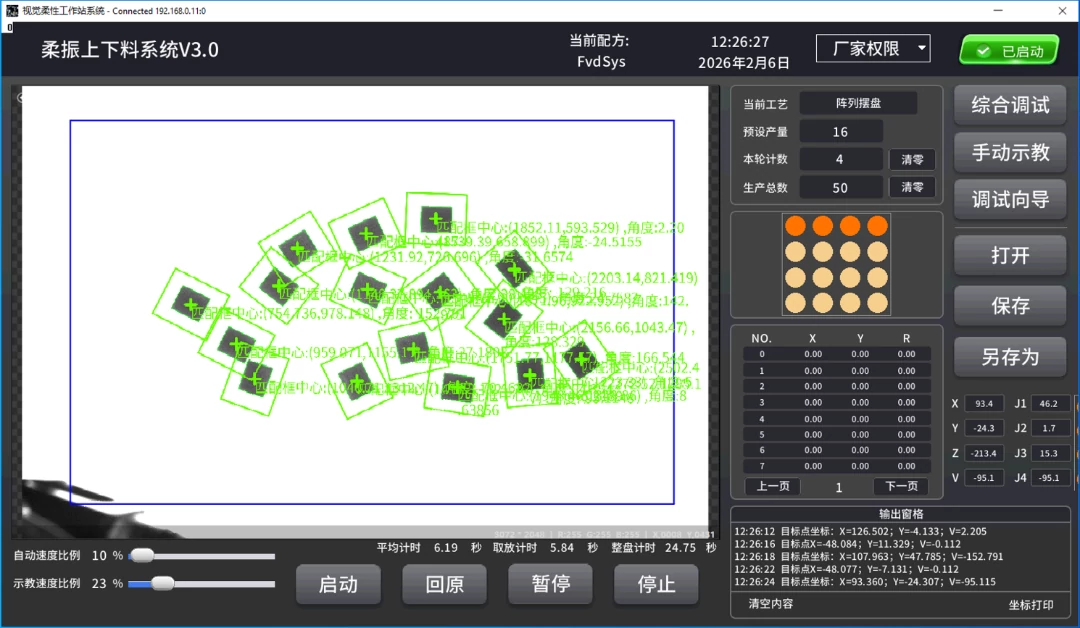

DELTA/SCARA視覺柔振上下料系統

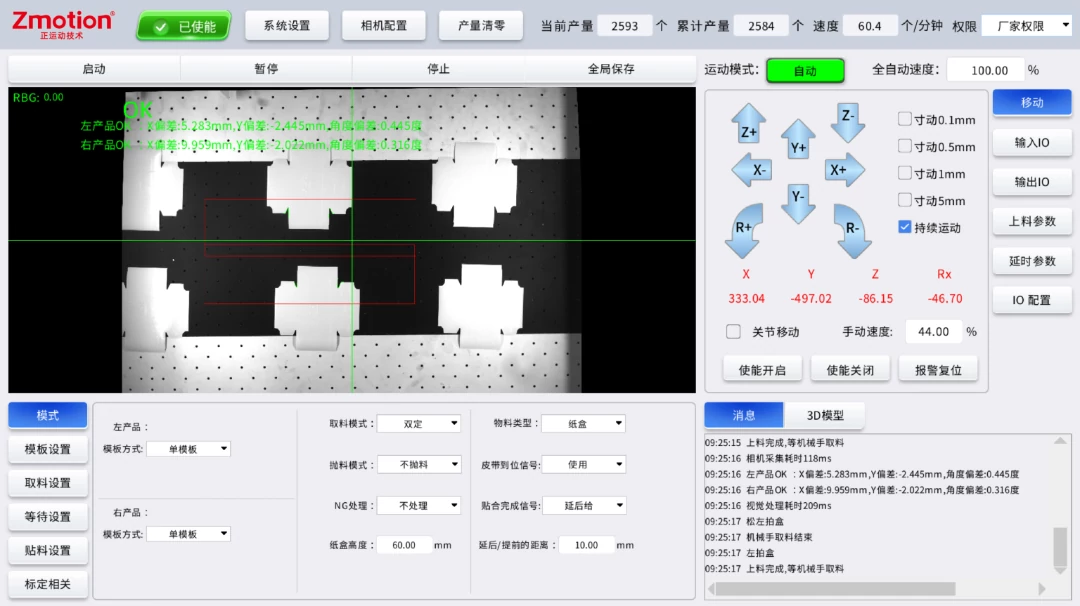

視覺天地蓋貼合系統

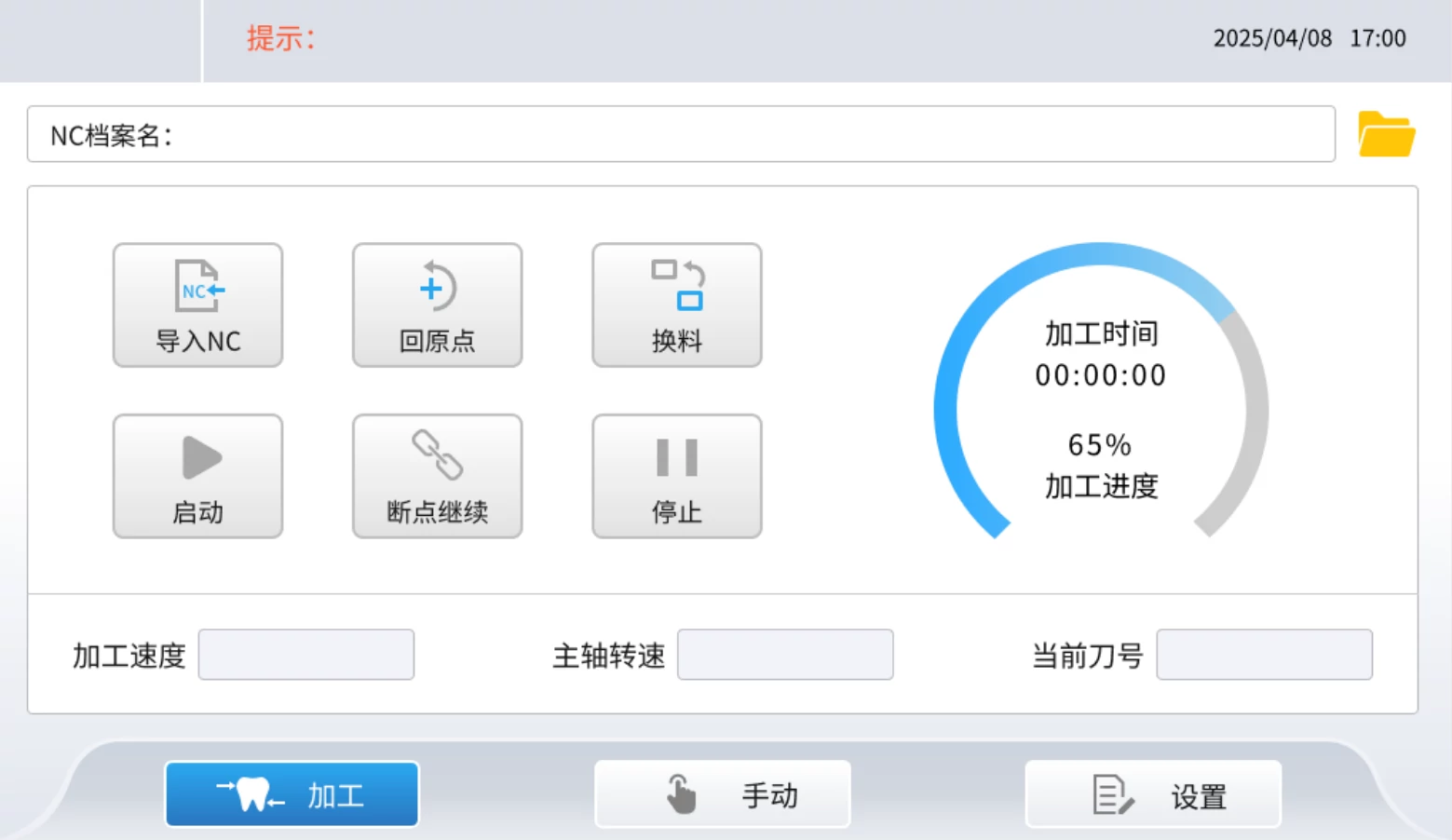

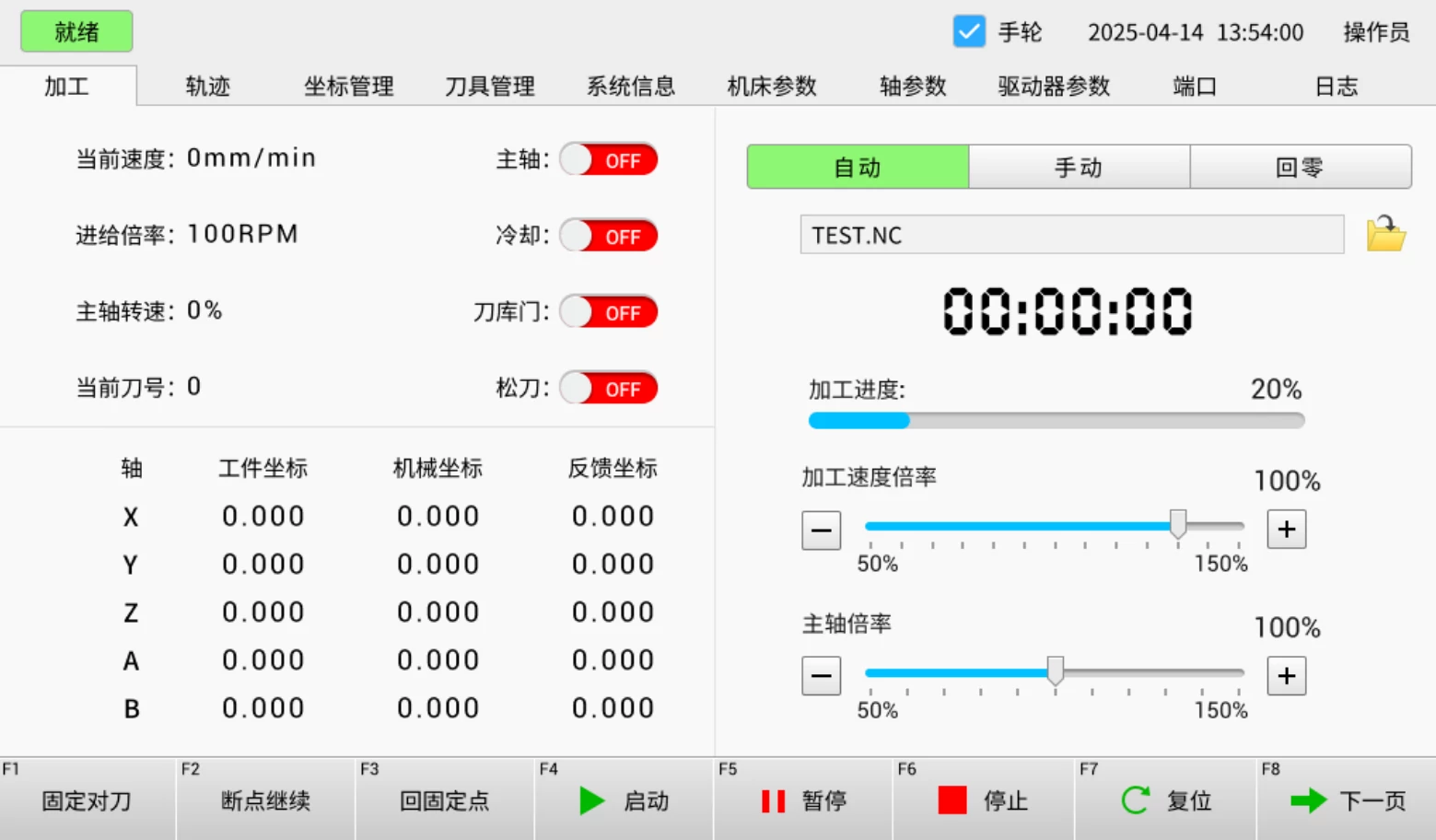

五軸義齒雕銑機系統

03.便捷的數據綁定

RTHmi實現了控件與控制器變量的靈活綁定方式，可適應不同開發習慣：

直接綁定寄存器：在控件屬性中直接選擇寄存器類型（X、Y、M、S、D、DT等）和編號，即可完成綁定。另外也支持綁定自定義變量。

批量修改地址：對于多個需要連續地址的控件，可簡單設置后一鍵完成批量綁定且不沖突。

04.靈活的邏輯控制

從簡單交互到復雜邏輯，RTHmi提供了多層次的控制手段：

內置動作：部分控件內置了常用交互的動作，如：打開/關閉窗口、切換狀態等。

函數調用：支持控件與Basic程序聯動調用，讓控件實現更多的功能。

事件與報警：支持記錄并顯示觸發事件與報警信息。

自定義元件與擴展控件：對于特殊需求，支持自定義實現復雜的動畫、功能等。

05.深度適配示教盒、控制器

支持多種示教盒型號：ZHD300X、ZHD400X、ZHD500X等型號均支持HMI組態，分辨率覆蓋480×272、800×480、1024×600。

物理按鍵映射：示教盒上的物理按鍵可通過“按鍵轉換”功能自由映射到虛擬鍵，輕松實現一鍵操作，程序可移植性強。

程序下載到控制器：HMI程序可直接下載到控制器，示教盒連接控制器后自動顯示界面，無需單獨給示教盒下載程序，維護更簡單。

實戰：如何快速搭建一個電機控制界面

準備工作：

①硬件（可選）：正運動技術的運動控制器、示教盒。

②軟件：RTSys開發環境（可到正運動技術官網下載）。

功能模塊：

01 新建項目

首先，需要在電腦里新建一個文件夾用來保存即將要建立的工程。打開RTSys編程軟件，當前說明例程的RTSys軟件版本為V1.3.02，更新軟件版本請前往正運動官方網站下載。

網址：www.zmotion.com.cn。

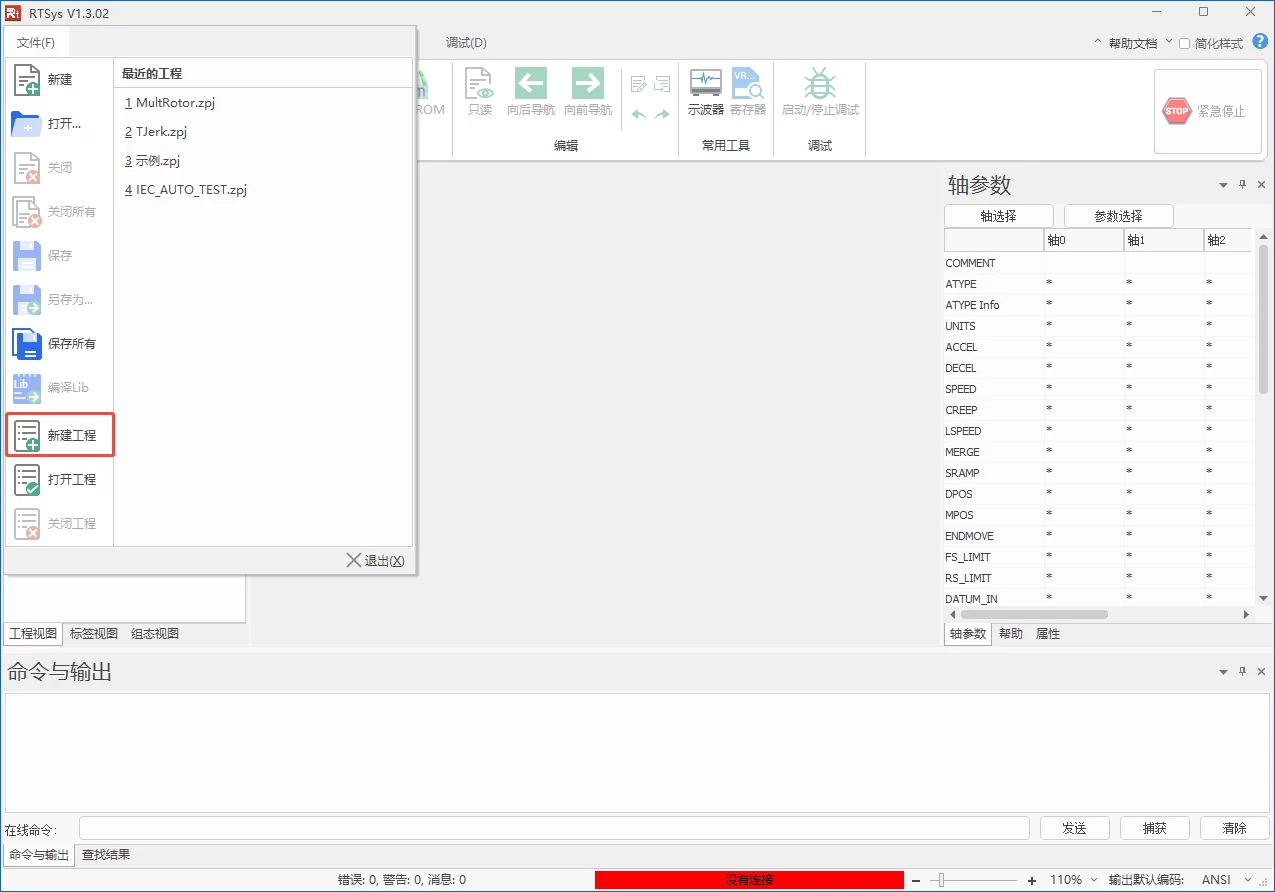

新建項目：菜單欄“文件”→“新建工程”。

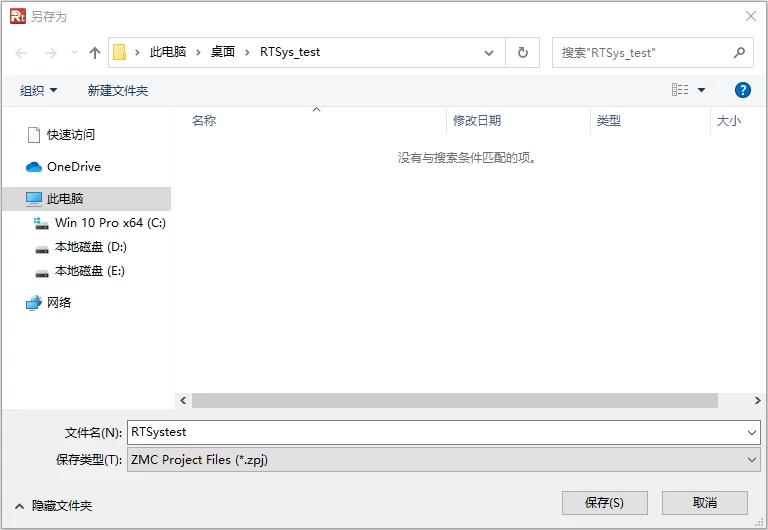

點擊“新建工程”后彈出“另存為”界面，選擇開頭已建好的文件夾并打開，輸入項目名后保存項目，后綴為“.zpj”。

02 新建程序文件

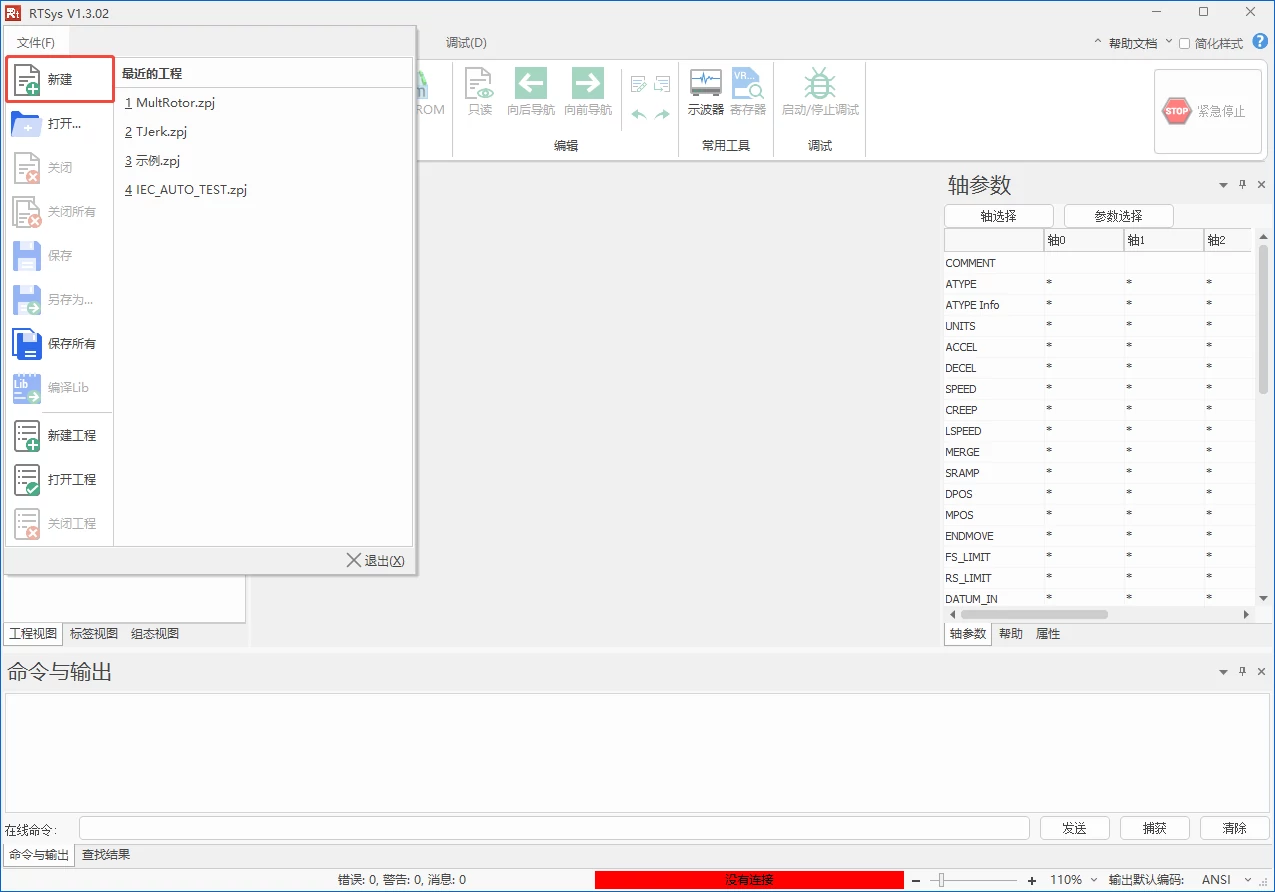

新建文件：菜單欄“文件”→“新建”或 菜單欄“常用”→“新建”。

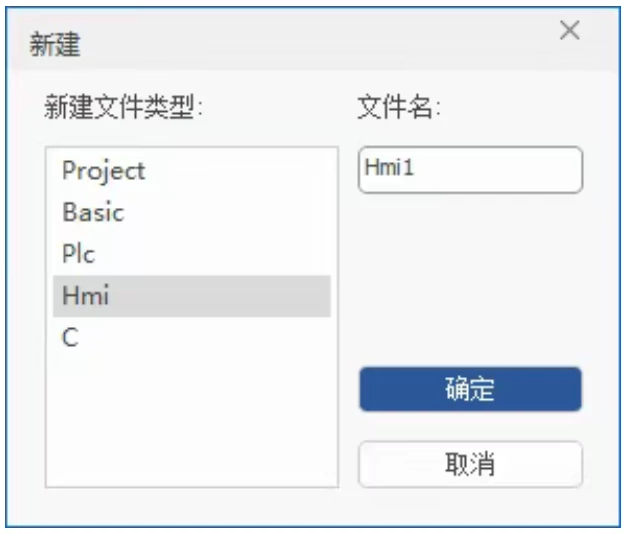

點擊“新建文件”后，出現下圖所示的彈窗，分別新建一個Basic文件和一個Hmi文件，Hmi控件可通過調用Basic函數實現功能。

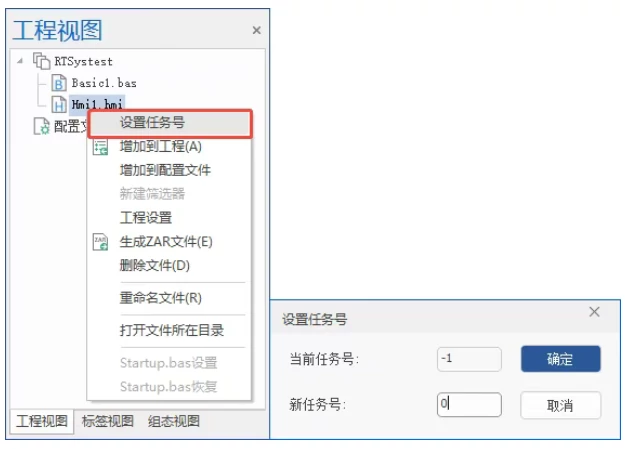

分別給Hmi和Basic文件設置自動運行任務號：如下左圖，右鍵單擊Hmi文件，選擇“設置任務號”，彈出如下右圖窗口，輸入新任務號“0”，點擊確定即可設置成功。Basic程序的任務號同樣操作即可，任務號設置不與其他編號沖突即可。

注：

* Hmi文件必須有任務調用，否則無法運行程序！

* 設置了任務號的文件會自動同時運行，任務號數值不分優先級。

03 組態界面編輯 - Hmi設置

1.在編輯組態程序之前，首先要打開“Hmi設置”窗口。

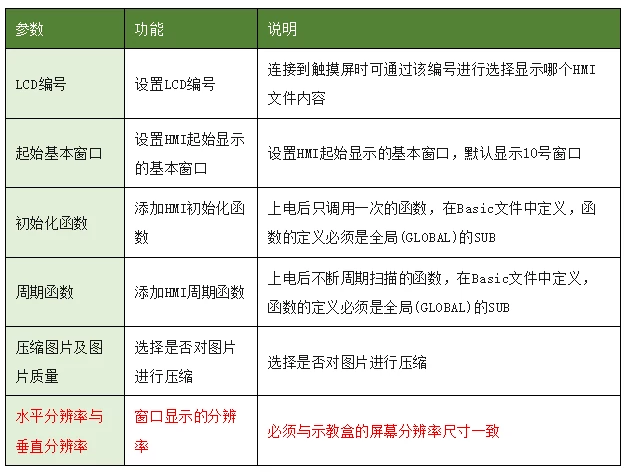

雙擊工程視圖中的“Hmi文件”切換到Hmi編程窗口，菜單欄“HMI”-“Hmi設置”打開如下窗口，必備設置參數如下：

其中，初始化函數和周期函數需要先在Basic文件中定義全局SUB子函數，函數內容需根據項目實際需求進行編寫。

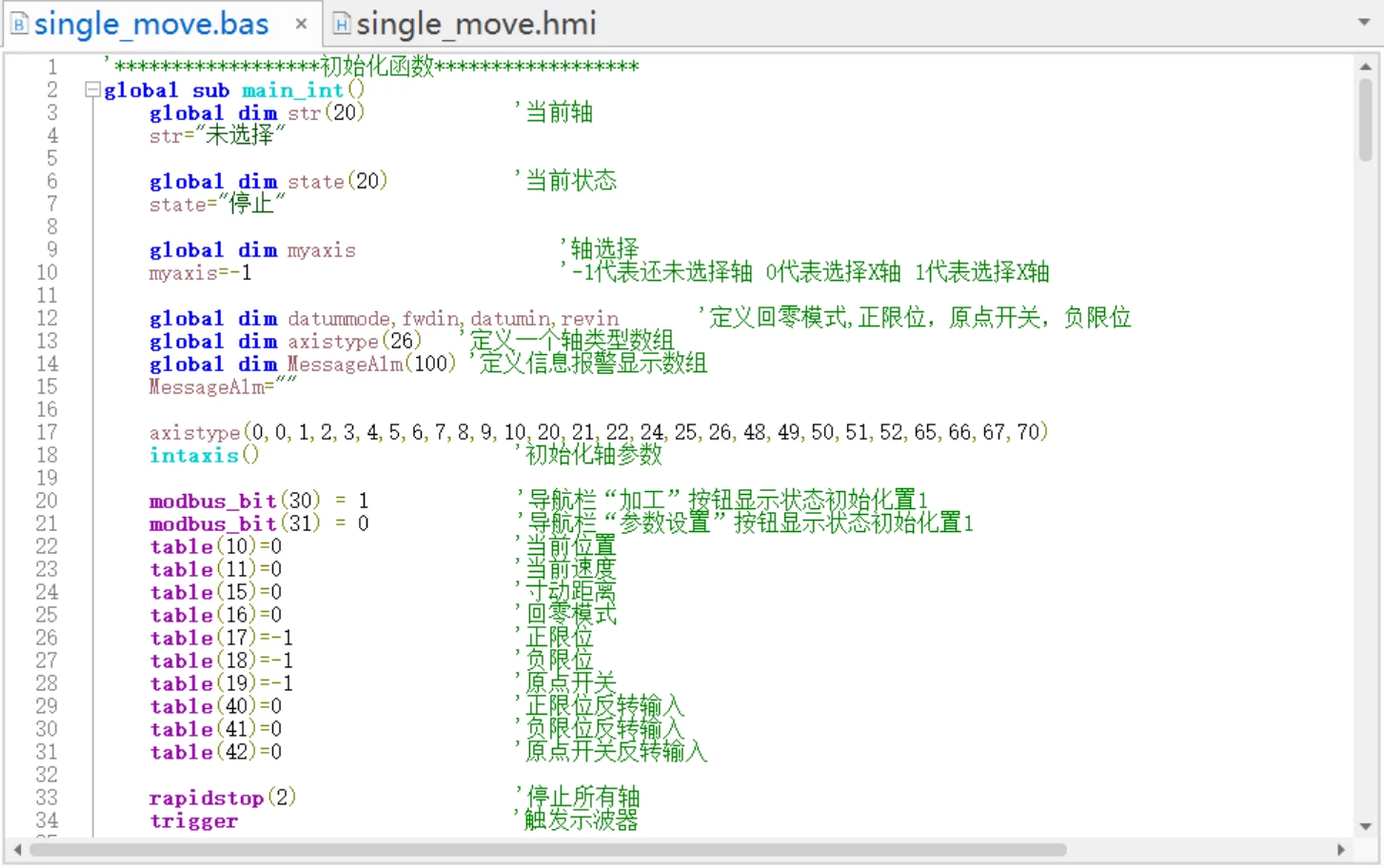

本例單軸電機運動的初始化函數和周期函數的Basic代碼如下，將以下代碼直接復制到前面新建的basic文件中。

'******************初始化函數******************
global sub main_int()
    global dim str(20)				'當前軸
    str="未選擇"
    global dim state(20)			'當前狀態
    state="停止"
    global dim myaxis					'軸選擇
    myaxis=-1'-1代表還未選擇軸 0代表選擇X軸 1代表選擇X軸
    global dim datummode,fwdin,datumin,revin       '定義回零模式,正限位，原點開關，負限位
    global dim axistype(26)   '定義一個軸類型數組
    global dim MessageAlm(100)	'定義信息報警顯示數組
    MessageAlm=""
    axistype(0,0,1,2,3,4,5,6,7,8,9,10,20,21,22,24,25,26,48,49,50,51,52,65,66,67,70)
    intaxis()						'初始化軸參數
    modbus_bit(30) = 1             '導航欄“加工”按鈕顯示狀態初始化置1
    modbus_bit(31) = 0             '導航欄“參數設置”按鈕顯示狀態初始化置1
    table(10)=0						'當前位置
    table(11)=0'當前速度
    table(15)=0						'寸動距離
    table(16)=0'回零模式
    table(17)=-1					'正限位
    table(18)=-1'負限位
    table(19)=-1					'原點開關
    table(40)=0'正限位反轉輸入
    table(41)=0						'負限位反轉輸入
    table(42)=0'原點開關反轉輸入
    rapidstop(2)                   '停止所有軸
    trigger                        '觸發示波器
end sub
周期函數如下：
'******************周期函數******************
global sub main_scan()
    slcaxis()					'選擇軸
    if idle=-1 then			'只有在停止?fàn)顟B(tài)，軸參數才生效
        setaxis()              '重新設置軸參數
        openwindow11()         '若是持續運動模式，則彈出窗口11選擇持續運動方向
        closewindow11()        '若是寸動運動模式，則關閉窗口11
    endif
    if table(16)>=200 or table(16)%10=7 then
        table(16)=0             '防止錯誤輸入，沒有超過200的回零模式以及個位數為7的回零模式
    endif
    datummode=table(16)         '通過table(16)選擇回零模式
    table(10)=dpos              'table(10)顯示dpos的值
    table(11)=mspeed            'table(11)顯示實際反饋速度
    fwd_in=table(17)           '通過table(17)選擇正限位
    rev_in=table(18)           '通過table(18)選擇負限位
    datum_in=table(19)         '通過table(19)選擇原點開關
    if table(17) -1 then
    invert_in(table(17),table(40))   '反轉信號
    endif
    IF table(18) -1 THEN
    invert_in(table(18),table(41))   '反轉信號
    endif
    IF table(19) -1 THEN
    invert_in(table(19),table(42))   '反轉信號
    endif
    if idle=-1 then            '若軸運動狀態為-1，軸狀態則顯示停止
        state="停止"
    endif
end sub

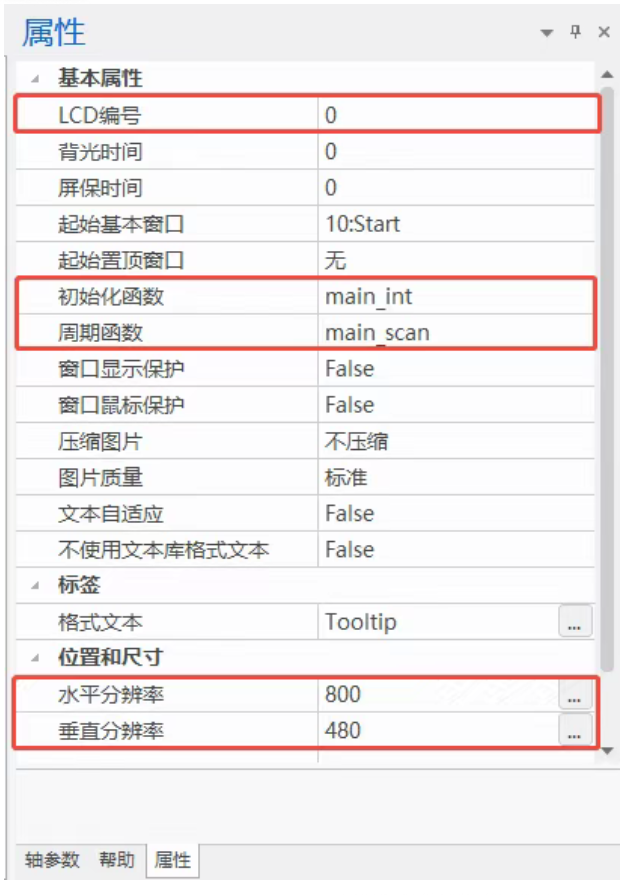

2.初始化函數和周期函數編寫完成后，在“Hmi設置”屬性窗口中即可直接調用該函數，如下圖所示：

04 組態界面編輯 - 新建窗口與元件

1.建立Hmi文件后，自動新建三個軟鍵盤窗口和一個起始基本窗口10:Start。

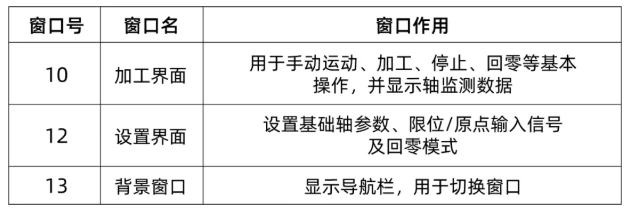

2.新建窗口：在菜單欄“HMI”→“新建窗口”添加窗口。本例新建了3個窗口，具體作用如下：

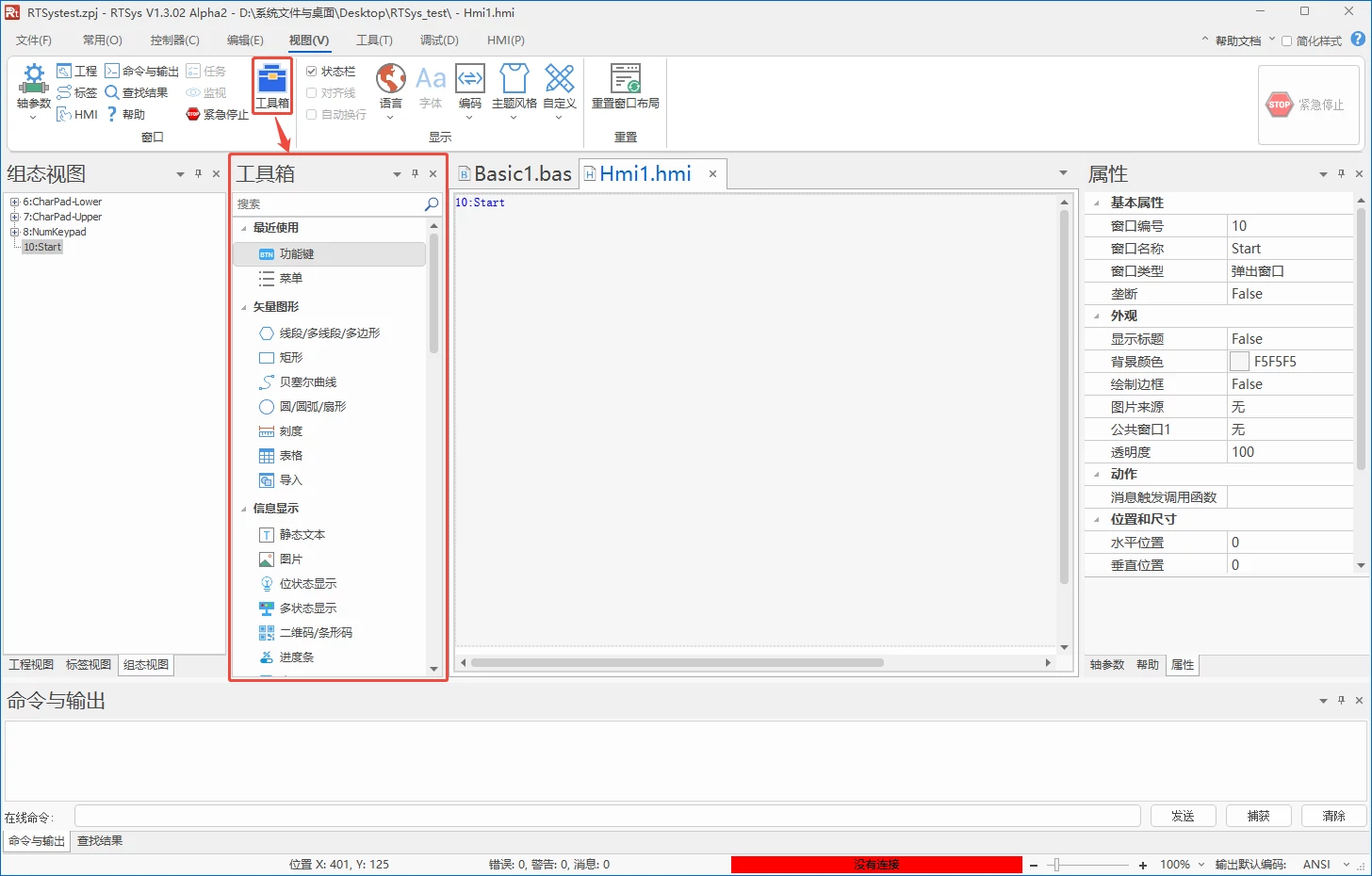

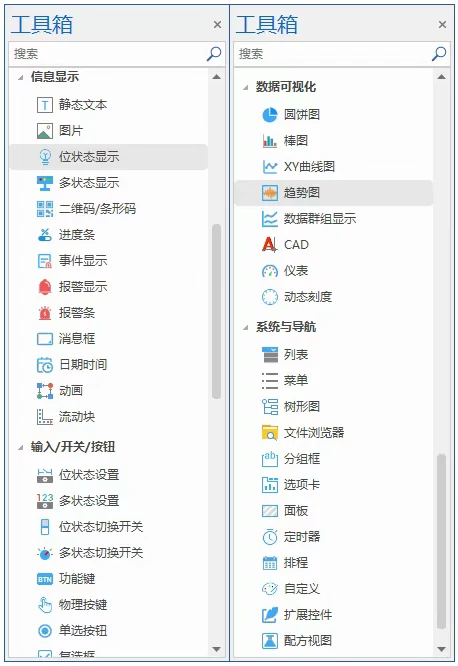

3.添加組態元件：在菜單欄“視圖”→“工具箱”里進行選擇。

05 組態界面編輯 - 添加并布局元件

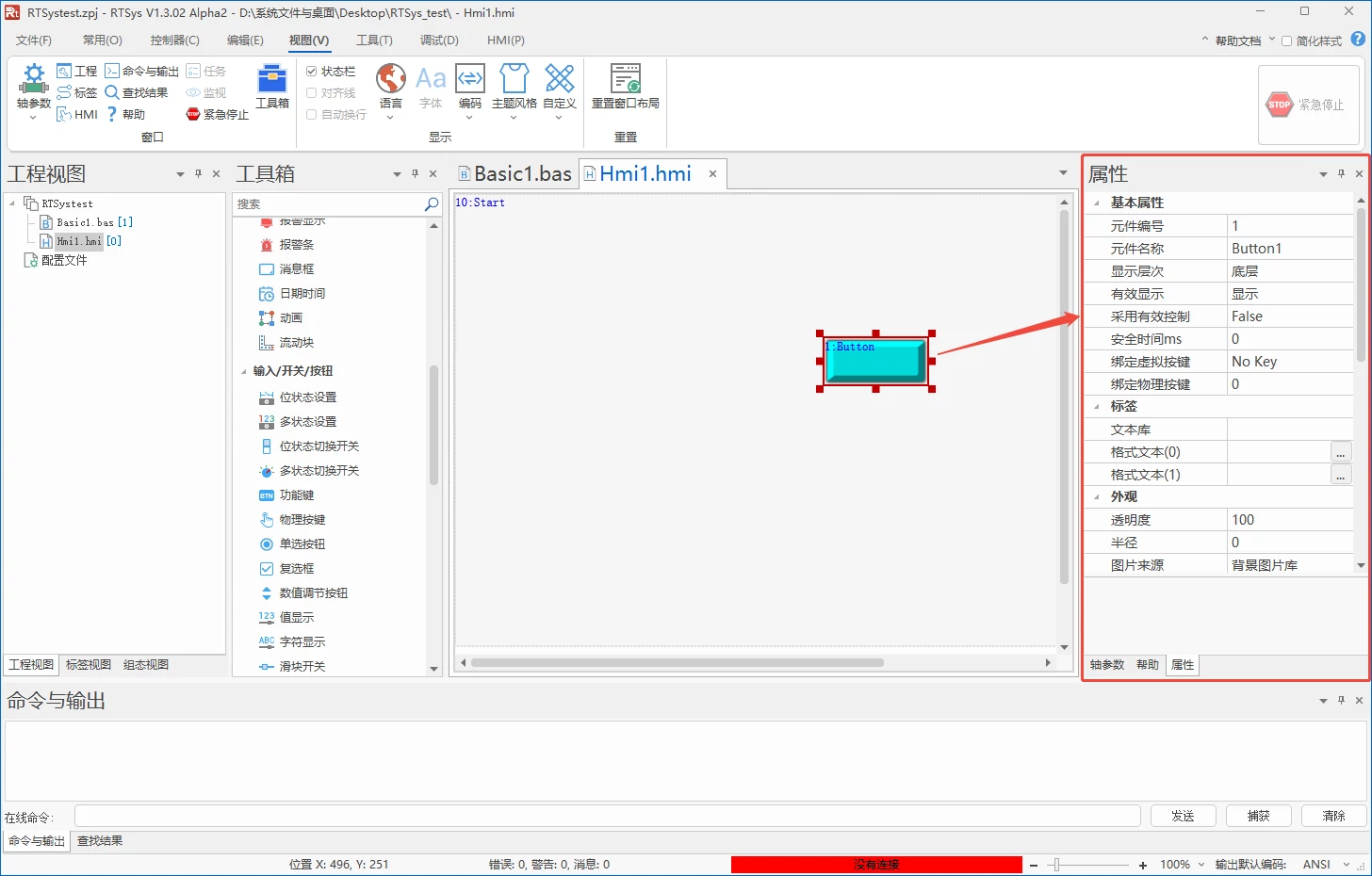

添加元件：在“工具箱”中選擇元件后，直接拖拽到Hmi窗口中放置即可。單擊元件即可打開“屬性”窗口進行設置相關參數，如下圖。元件的樣式、大小等屬性均可通過該元件的“屬性”窗口設置。

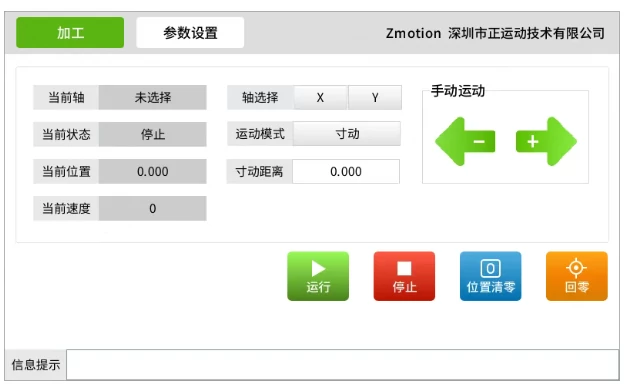

本例所用元件及布局如下圖所示（可根據自己喜好調整布局）：

窗口10和窗口13：

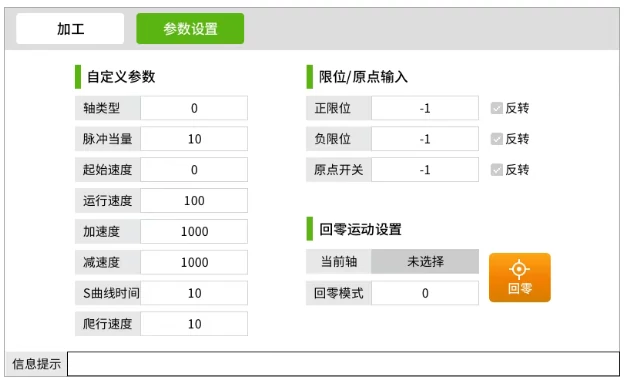

窗口12和窗口13：

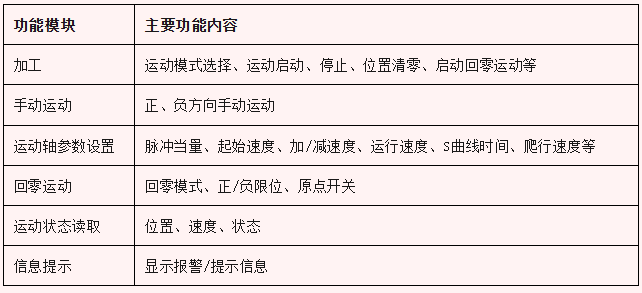

各功能模塊使用元件清單如下：

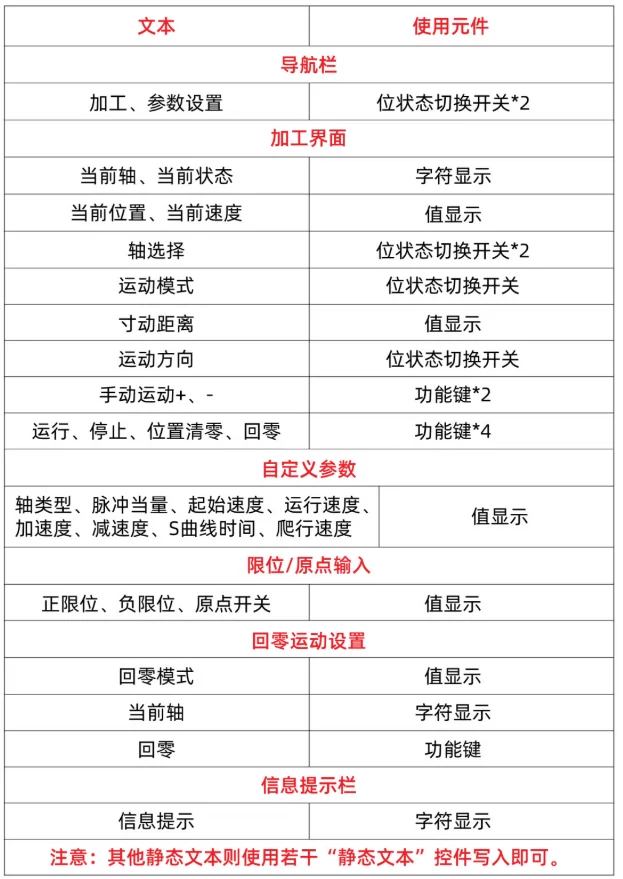

本例中靜態文字顯示均采用“靜態文本”元件，每個靜態文本對應所使用的元件如下表：

06 組態元件屬性設置

1.對于“字符顯示”與“值顯示”元件需要綁定對應寄存器，其地址對應關系如下表：

2.將各元件與寄存器綁定關系后，即可通過basic編程對寄存器進行賦值與動作功能編寫。Hmi調用Basic程序均以全局SUB子函數的方式調用，完整Basic程序可于文末下載源碼。

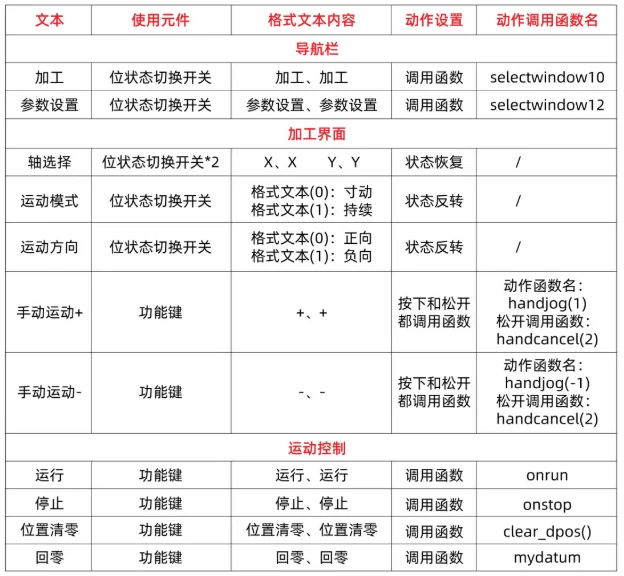

3.編寫完成Basic程序后，對于“位狀態切換開關”、“功能鍵”元件需要設置其“動作”屬性，其對應關系如下表：

07 編寫動作程序

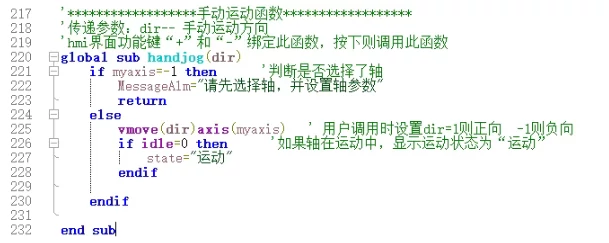

1.打開創建的basic文件，創建全局SUB子函數，根據需求編寫各控件的動作程序，并于HMI控件的“屬性”中調用函數即可。（以手動運動按鈕舉例，其動作程序如下：）

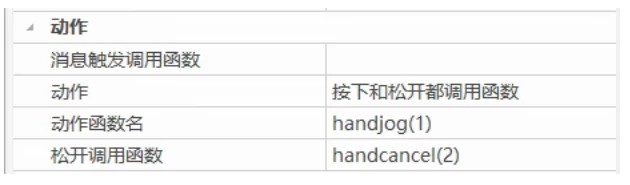

2.在HMI界面中，點擊已添加的“手動運動”控件，在其屬性窗口中的“動作”調用上圖的子函數即可。

更多動作程序可到文末下載程序源碼。

08 組態元件外觀美化

RTHmi提供了多種美化方式，具體如下：

方式一：使用元件“屬性”中的“格式文本”點擊“”即可進入設置字體和元件背景顏色、漸變樣式、跑馬燈等狀態。

方式二：直接使用元件“屬性”中的“外觀”進行設置。

方式三：使用元件屬性中“圖片來源”-“背景圖片庫”，可使用系統默認的圖片樣式，或自定義導入圖片調用；（具體操作方法可參考《RTHmi編程手冊》）

若想要HMI界面更有設計性，更推薦使用方式三。本例采用方式三對控件進行美化，具體變化如下圖。

09 連接控制器/仿真器

編輯好Basic程序和Hmi程序，點擊“常用”/“控制器”-“連接”控制器或仿真器。連接方法具體可參考《自主自研運動控制集成開發平臺RTSys（一）：快速入門》。

10 下載程序到控制器

RTSys軟件中菜單欄點擊“常用”→“下載RAM/ROM”，即可下載程序。

下載RAM：掉電后程序不保存。

下載ROM：掉電后程序保存。

11 HMI界面顯示

? 使用軟件工具仿真模擬顯示：

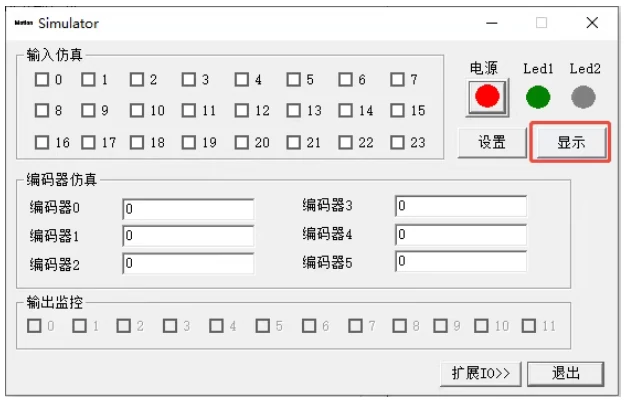

若連接到仿真器，下載后點擊“顯示”即可顯示已創建好的HMI界面；

若連接到控制器，下載后點擊RTSys菜單欄“工具”-“插件”-“Xplc screen”即可；

? 使用示教盒連接控制器顯示：

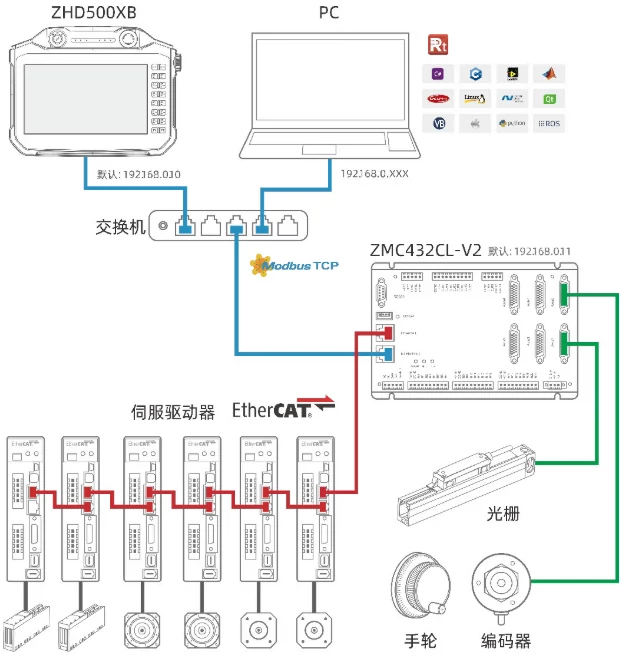

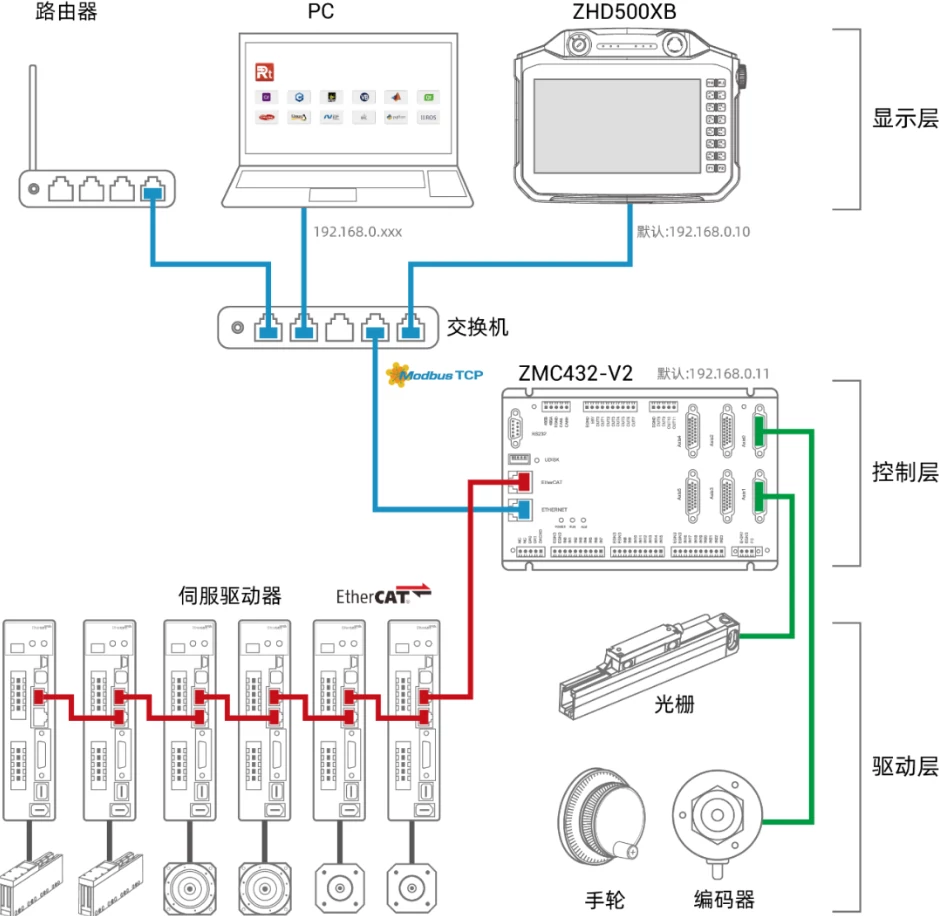

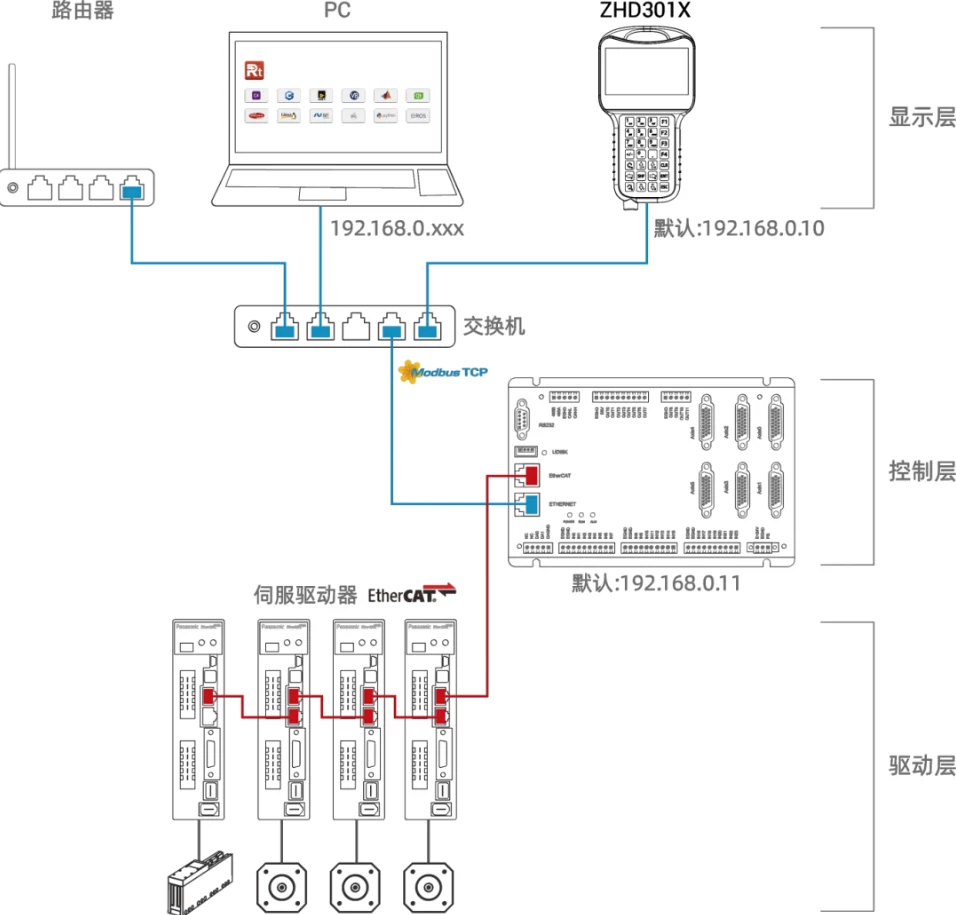

參考下圖接線：

完成接線后，操作步驟如下：

①控制器與PC使用網口/串口連接，使用RTSys軟件將程序下載到ROM中掉電保存，程序下載成功后可以斷開控制器與PC的連接。

②用網線將示教盒和控制器連接，當使用網口通訊時，需確認示教盒與控制器IP在同一網段上。若兩者不在同一網段，可通過修改控制器IP實現?？刂破髂J(rèn)IP為192.168.0.11，示教盒默認IP為192.168.0.10。

③上電后即可在示教盒的屏上四個角，按畫Z字順序點擊，連續兩次，喚醒屏幕，彈出設置窗口。

④在彈出的窗口上自動獲取到當前所連接的控制器IP地址，點擊IP顯示顯示欄可以切換IP地址，確認IP無誤后，點擊Connect即可連接使用。

具體使用操作及視頻可參考往期推文《EtherCAT運動控制器配套用手持示教器快速入門》。

讓我們一起來看看最終效果吧！

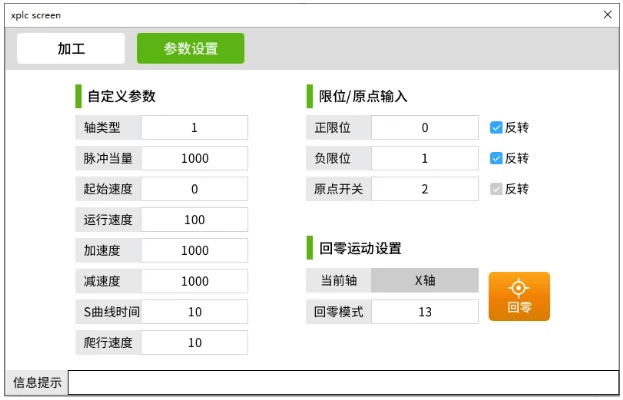

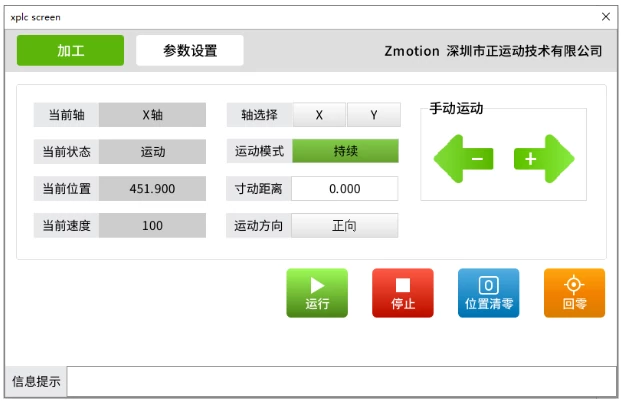

展示圖效果如下，演示視頻和源碼在文末獲??！

教學視頻請點擊→所見即所得，快速實現運動控制與界面組態開發！

完整代碼獲取地址

▼

本次，正運動技術所見即所得，快速實現運動控制與界面組態開發！就分享到這里。
