1gst_dec_display案例

1.1案例說明

本案例使用GStreamer API實現ARM端從本地導入H.264/H.265編碼格式的4K分辨率視頻文件，然后進行H.264或H.265(NV12)解碼，將解碼后的圖像以60fps的幀率實時顯示至HDMI顯示屏。

備注：播放視頻時，本案例的H.264解碼功能僅支持H.264編碼格式的視頻，H.265解碼功能僅支持H.265編碼格式的視頻。

程序流程圖如下圖所示：

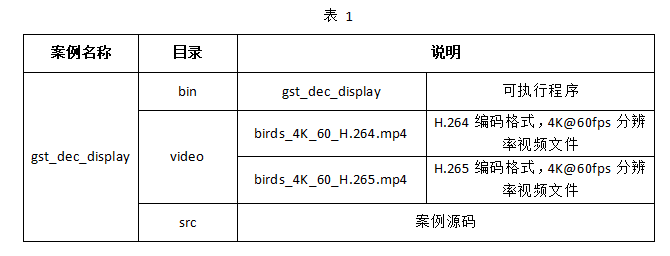

案例目錄說明如下表所示。

1.2案例測試

請通過HDMI線將4KHDMI顯示屏連接至單板機HDMIOUT接口。將案例video目錄下的birds_4K_60_H.264.mp4、birds_4K_60_H.265.mp4視頻文件和bin目錄下的可執行程序gst_dec_display拷貝至單板機系統任意目錄下，并進入可執行程序所在目錄，執行如下命令查看程序參數信息。

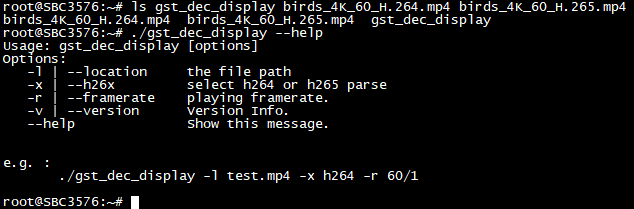

Target# ./gst_dec_display --help

參數解析：

-l：選擇要播放視頻的路徑。

-x：選擇H.264或H.265格式解碼。

-r：選擇播放視頻時的幀率。

-v：版本信息。

--help：幫助信息。

1.2.1解碼H.264格式視頻

執行如下命令，以H.264格式對視頻進行解碼，并將4K@60fps的視頻在HDMI顯示屏上播放。

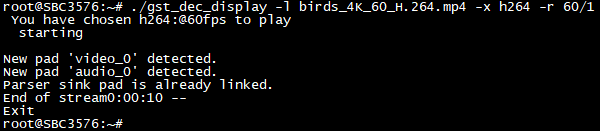

Target# ./gst_dec_display -l birds_4K_60_H.264.mp4 -x h264 -r 60/1

HDMI顯示屏將會播放birds_4K_60_H.264.mp4視頻文件，如下圖所示。

視頻播放完后將自動退出。

1.2.2解碼H.265格式視頻

執行如下命令，以H.265格式對視頻進行解碼，并將4K@60fps的視頻在HDMI顯示屏上播放。

Target# ./gst_dec_display -l birds_4K_60_H.265.mp4 -x h265 -r 60/1

HDMI顯示屏將會播放birds_4K_60_H.265.mp4視頻文件，如下圖所示。

視頻播放完后將自動退出。

1.3案例編譯

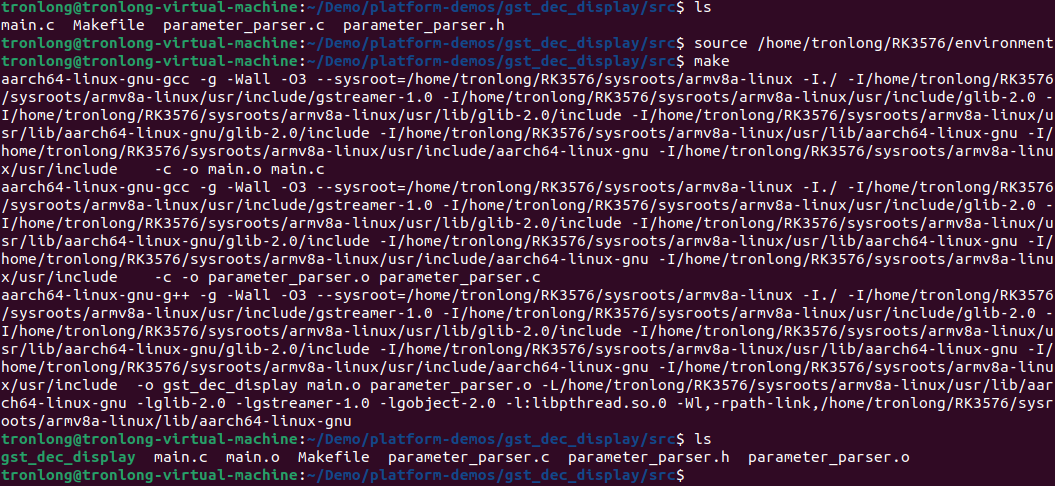

將案例src目錄拷貝至Ubuntu工作目錄下，進入src目錄，執行如下命令配置交叉編譯工具鏈，并執行make命令進行案例編譯。編譯完成后，將在當前目錄下生成可執行文件。

Host# source /home/tronlong/RK3576/environment

Host# make

1.4案例解析

1.4.1GStreamer管道示意圖

管道命令示例如下。

備注："filesrc location=test.mp4"請根據實際情況修改視頻路徑。

Appsink： gst-launch-1.0 filesrc location=test.mp4 ! qtdemux ! h264parse ! mppvideodec ! xvimagesink

1.4.2關鍵代碼說明

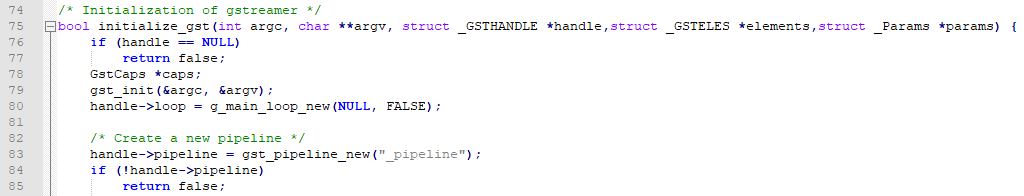

（1）初始化GStreamer，創建Pipeline。

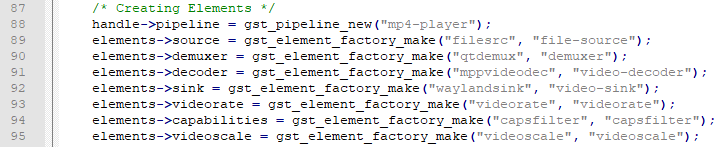

（2）初始化GStreamer元件。

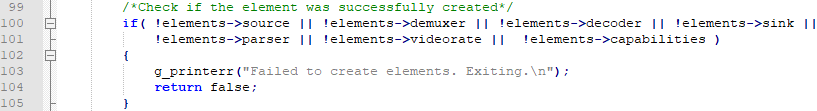

（3）檢查元件初始化情況。

（4）配置各元件參數。

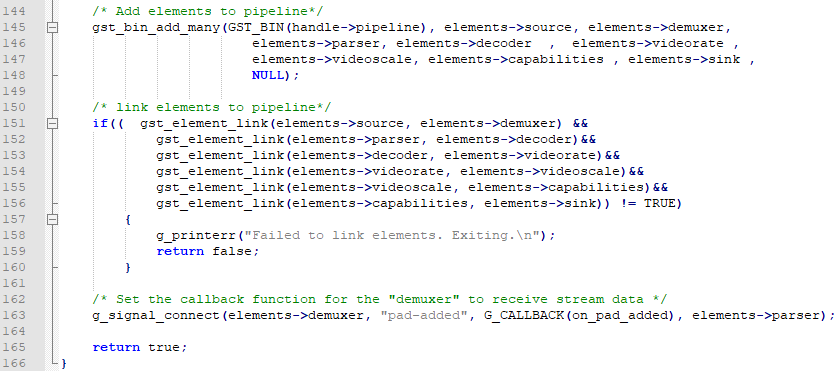

（5）將元件加入并鏈接到Pipeline中。

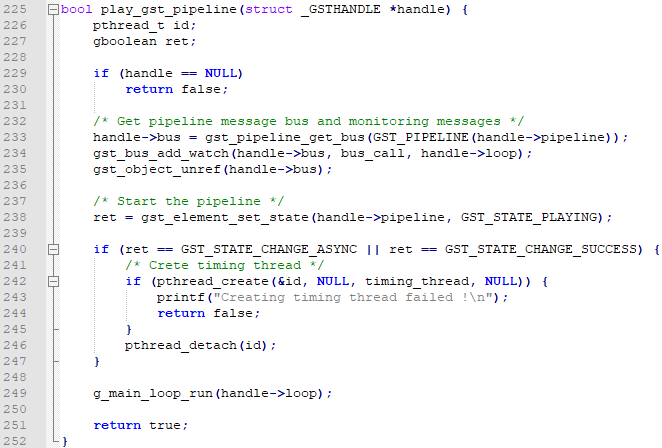

（6）更改Pipeline狀態為playing，使其開始工作。

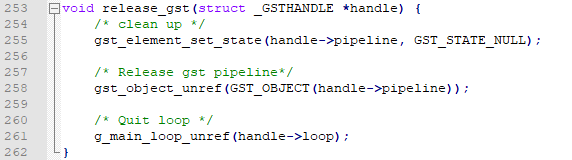

（7）停止Pipeline，并釋放資源。
