在以高壓、高頻開關為典型特征的功率電子系統中，電磁干擾（EMI）與噪聲從來不是“附帶問題”，而是直接影響系統穩定性與安全性的核心變量——無論是在逆變器、電機驅動，還是在高性能電源與儲能系統中，功率器件在快速導通與關斷過程中所產生的高dv/dt與di/dt，都有可能通過寄生電容、雜散電感與地回路耦合路徑，將強烈的共模瞬態干擾傳導至低壓控制域。

而數字隔離器作為一種基于CMOS工藝制造的高性能電氣隔離芯片，不僅能切斷不同電源域之間的直接電氣聯系，從根源上阻斷干擾傳導路徑，還能精準、高速地傳輸來自低壓控制側的數字信號，同時兼具體積小、傳輸速度快、功耗低、可靠性高和抗干擾能力強等優勢，高度契合各類高、低壓混合和強、弱電共存系統的高效運行需求。

高CMTI、高耐壓，數字隔離器如何守護高、低壓混合系統的安全通信？

CMTI（共模瞬態抗擾度）是衡量數字隔離器在高壓、高頻干擾環境下能否可靠工作的核心指標，深度影響著系統的安全性與穩定性。主流容耦路線的數字隔離器采用OOK調制技術，通過電容電場來傳輸數字信號，還采用了先進的電路技術，可最大限度地提高CMTI性能并最大限度地減少由于高頻載波和IO緩沖器切換引起的輻射，從而為系統提供了一層“抗擾屏障”，使其能夠在高壓、高頻干擾環境中穩定運行。

數字隔離器中的信號傳輸示意圖（主流容耦路線）

與抗干擾性能同樣重要的，是數字隔離器的隔離電壓能力；在各類工業控制、汽車電子與能源設備中，不同電源域之間往往存在較高電位差，這要求數字隔離器不僅能承受持續工作電壓，還需具備應對瞬態過壓和浪涌沖擊的能力。

在實際應用中，數字隔離器（主流容耦路線）多采用高質量SiO?絕緣介質，并結合封裝結構以提升芯片耐壓能力、降低芯片擊穿風險，為系統層面提供更高的安全裕量，從而滿足嚴苛的工業與車規應用需求。

多通道通用數字隔離器，更高效、可靠的電氣隔離方案

當前，在各行各業不斷追逐智能化、數字化的行業背景下，單通道數字隔離器已難以滿足現代高集成度系統對于成本、空間與性能的多重需求，而多通道數字隔離器通過在單芯片內集成多路隔離通道，不僅能有效減少外圍器件數量、優化布局布線，還能顯著降低通道之間的時序偏差，提高多路信號傳輸?shù)囊恢滦裕瑥亩隍?qū)動控制、接口隔離等場景中展現出更高的系統可靠性。

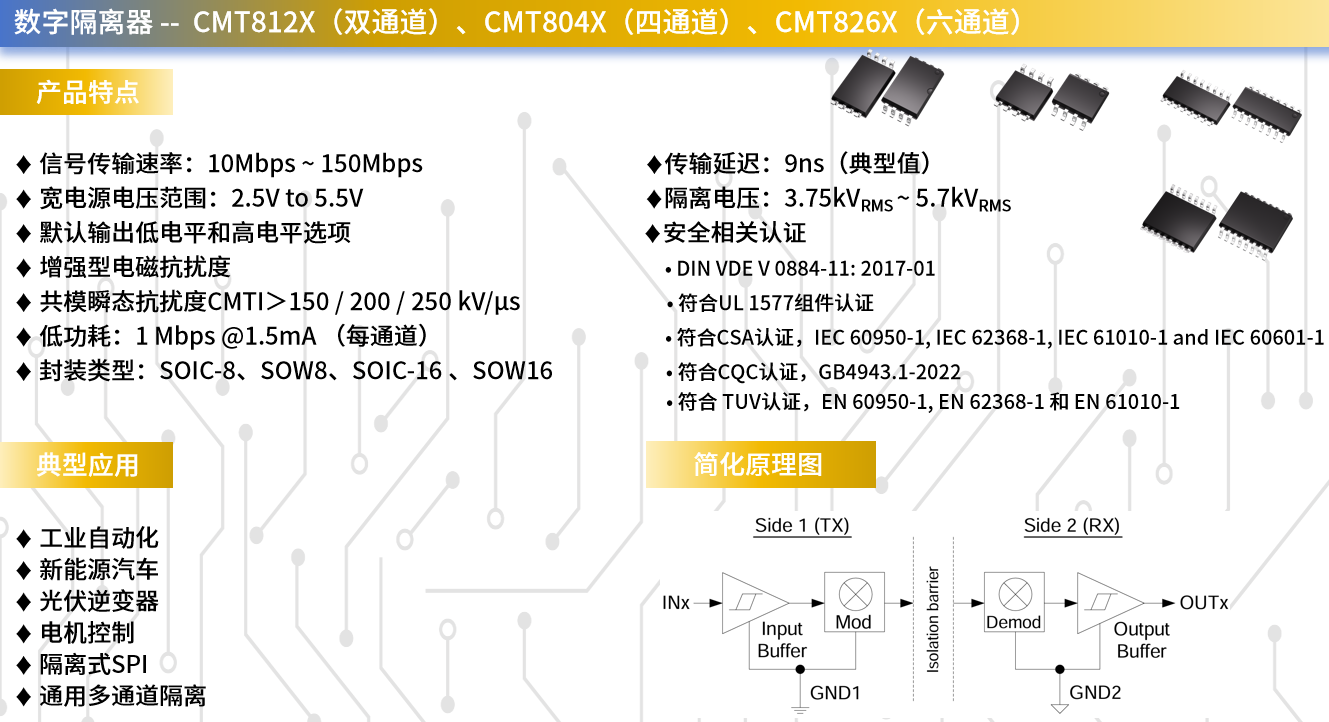

例如，由華普微自主研發的CMT812X、CMT804X、CMT826X就是一系列采用多通道設計的通用數字隔離器，可靈活適配2/4/6通道的不同拓?fù)浣Y(jié)構需求。

其采用二氧化硅（SiO2）絕緣柵，不僅支持高達3.75Vrms（窄體封裝）/5kVrms（寬體封裝）隔離電壓、8kV浪涌能力以及40年以上的可靠運行，還可顯著增強器件電磁兼容性（EMC），有效滿足系統級ESD、EFT、浪涌和輻射方面的合規要求。

同時，這些通用數字隔離器還具備VDE、UL、CSA、CQC、TUV等多項認證資質，支持高達150/200/250kV/μs的瞬態共模抑制值、10/150Mbps的傳輸速率與SOP8、SOW8、SOP16、SOW16等多種封裝類型，可穩定應對工業現場、車載環境與戶外能源設備的極端溫度變化，長期運行不失穩、不誤觸發。

此外，這些通用數字隔離器的典型傳播延遲低至9ns，在高頻開關場景下仍能保持精準時序，可有效避免信號畸變而引發的控制邏輯異常。
