電子發燒友網報道（文/梁浩斌）“第一，激光雷達正經歷一場和攝像頭當年幾乎一樣的底層遷移；第二，數字化之后，感知產業下一步一定會走向圖像化；第三當行業進入圖像化階段之后，真正定義未來的是芯片?！? 這是速騰聚創CEO邱純潮在4月21日2026技術開放日上表達的三個核心觀點。他認為，當前激光雷達的數字化轉型，正在復刻當年影像行業從CCD轉向CMOS的“劇本”。激光雷達也正在從過去的模擬架構轉向SPAD圖像化，未來激光雷達會像攝像頭一樣用“像素”來定義。

而越來越高“像素”的數字化激光雷達，并不像過去模擬架構的一樣，增加“線數”帶來的成本上升是呈線性的，因?yàn)椤熬€(xiàn)數”決定了相應的APD、VPM等分立器件堆疊數量，硬件成本難以忽略。

與此同時，過去模擬架構的激光雷達，要實現高線數，由于分立器件堆疊的硬件架構瓶頸，體積也會隨著線數提高而提高。邱純潮表示，模擬架構的激光雷達，128線是堆料的終點；數字架構的激光雷達，192線才是性能的起點。

因此，數字化平臺打破了過去“高線數=高成本+大體積”的認知，從技術和產業上，數字化激光雷達與CMOS工藝技術同源，在享受CMOS成熟技術紅利的同時，也享受了半導體行業大規模制造紅利，實現激光雷達的“摩爾定律”時刻。 而這次速騰聚創發布的“創世”架構就是這樣一款面向新一代激光雷達應用的SPAD-SoC芯片級解決方案平臺。官方將其定義為可批量孵化芯片家族的標準化平臺，目標是將“單點芯片突破”轉化為可持續代差。

“創世”架構包含四大核心體系：

基礎工藝層是整個芯片平臺的物理根基，為 SPAD-SoC 芯片實現規模化量產提供核心保障?！皠?chuàng)世”架構在工藝上采用 28 納米車規級制程，相比行業主流的 40 納米工藝，可將芯片核心面積縮小 40% 以上、整體功耗降低約 30%，同時搭載第三代超敏 SPAD 感光層，把光子探測效率提升至 45% 的全球頂尖水平。再配合基于晶圓級混合鍵合的 3D 堆疊工藝，實現感光單元與處理電路的高密度垂直集成，以更短的信號傳輸路徑、更低的噪聲表現，充分承接半導體產業的摩爾定律紅利，為芯片的高性能與高可靠性筑牢底層基礎。

核心計算層作為芯片的運算大腦，承擔著海量點云數據的核心處理任務，是支撐激光雷達性能上限的關鍵支撐。“創世”架構核心計算層搭載可靈活配置的 4320 核異構計算陣列，能夠根據芯片定位做彈性配置與算力縮放，精準平衡算力輸出與功耗控制。同時配備支持每秒 4950 億次點云采樣處理的高帶寬片上數據公路，確立了芯片內部海量數據的互聯傳輸標準，保障數億級點云數據能夠高速無阻地流通，再疊加集成超距感知、高動態微光解析、皮秒級精度測量能力的感知增強引擎，可穩定支撐數百萬至千萬級別像素的高分辨率感知需求。

算法加速層是內嵌于芯片硬件的感知處理核心，將抗干擾與信號處理能力硬件化，把抗陽光噪聲、抗對抗干擾能力均提升至 99%，同時搭載智能像素管理引擎，可智能分配算力、優化感知效率，支持光子合成、自適應分辨率、分區并行感知等先進算法功能，讓芯片能夠根據車載、機器人等不同場景的差異化需求，動態優化感知精度與效率，大幅降低后端系統的運算壓力。

安全與可靠層嚴格遵循車規級可靠性標準開發，在芯片內部搭建了符合 ASILB功能安全等級的架構，并集成抗干擾智能引擎、工業級可靠接口，實現車規級安全標準。

基于“創世”架構，速騰聚創本次推出了兩款旗艦芯片，“鳳凰”和“孔雀”。

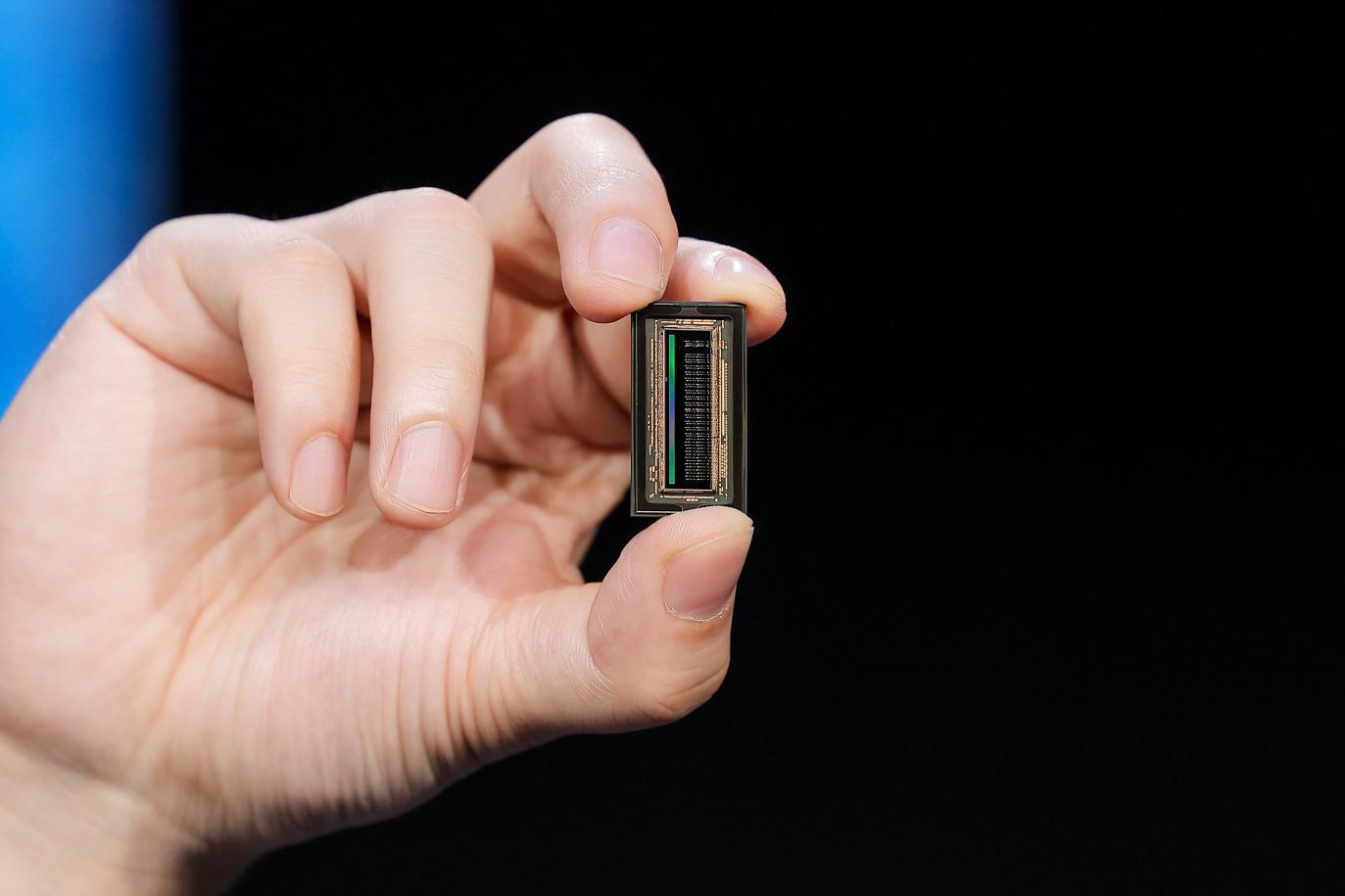

“鳳凰”芯片作為創世架構孵化出的首款旗艦級芯片，是面向高端車載前向主雷達打造的車規級 SPAD-SoC，也是本次發布會中定義激光雷達圖像化時代的核心產品。這款芯片以原生單芯片單光路實現真實垂直2160線的探測能力，無需多芯片拼接即可配合掃描部件輸出2160×1900的超高分辨率，達成超過400萬真實像素的前向三維感知，將激光雷達正式帶入圖像級感知階段。 在探測性能上，鳳凰芯片支持600米的超遠探測距離，能夠在150米距離內穩定識別 13×17 厘米的小型障礙物，為高速場景下的智能駕駛提供充足的安全冗余與反應時間。同時該芯片已順利通過AEC-Q100車規認證，具備完整車載量產資格，基于鳳凰芯片打造的400萬像素高清激光雷達方案已獲得頭部車企定點，將在2026年內實現量產上車，為高階智能駕駛筑牢遠距離、高精度、高可靠的感知底座。

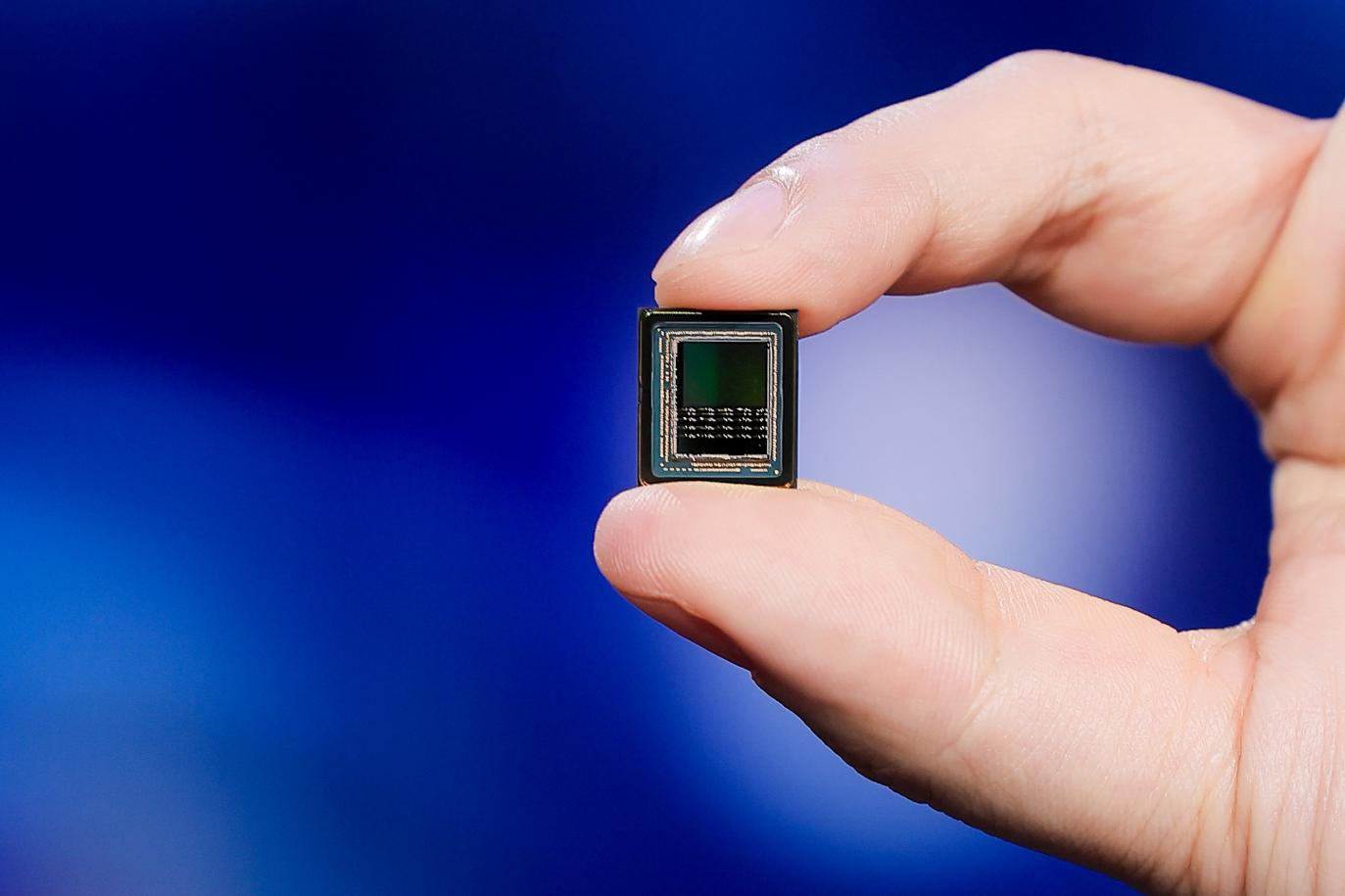

“孔雀”芯片是創世架構面向車載補盲、機器人及空間智能領域推出的全固態超大面陣SPAD-SoC，同樣是當前行業內可量產的最高規格面陣芯片，承擔著推動物理AI感知從傳統二維視覺走向三維圖像化的重要使命。 該芯片集成640×480的超高密度面陣，達到VGA級圖像化規格，可直接輸出具備語義信息、可被算法高效理解的三維圖像，視場角達到180°×135°的超廣范圍，能夠一次性覆蓋車身周邊與機器人作業環境中的盲區、低矮障礙物及邊緣物體，無需多顆傳感器拼接即可實現全域感知。

在近距離性能上，孔雀芯片將最近探測距離控制在5厘米以?xún)?nèi)，真正實現進深零盲區，同時支持10到30赫茲的高幀率可調，首次讓激光雷達在幀率上與攝像頭高度對齊，保障動態場景下障礙物實時更新與穩定跟蹤。內置的高精度 TVC 與測距處理引擎更讓探測精度提升至毫米級，使激光雷達在機器人場景中從基礎移動感知躍升至精密操作感知，打開更廣闊的應用空間。目前孔雀芯片已進入小批量交付階段，計劃在2026年第三季度迎來規模化量產，全面賦能車載補盲、服務機器人、工業機器人及新型空間智能終端等多元場景。

One More Thing：SPAD彩色成像，能取代CMOS？

早在2021年，ADAS激光雷達剛剛正式大規模上車的時候，行業內已經有一些聲音認為激光雷達的最終目標是實現完整的成像，即激光雷達在獲取深度信息的同時，還能夠識別顏色信息，將攝像頭和激光雷達的功能融合到一個激光雷達內。最近，業內也有廠商宣稱推出RGBD激光雷達，可輸出帶有色彩信息的深度點云圖。

那么為什么激光雷達要實現彩色成像？邱純潮解釋稱：“如果每個像素不僅能提供精確的幾何信息，還能提供對應的色彩信息，那么馬斯克所擔心的是否應信賴攝像頭還是激光雷達的問題就不再存在。因?yàn)檫@從根本上解決了數據源融合的難題。從此，汽車能夠自信地通過有倒影的水坑，機器人能夠自如地拿起鏡面反射的物體，安防攝像頭也能在同樣的環境下運作，這將開啟無數新的應用空間，推動行業進入更廣泛的消費級市場，甚至可能取代CMOS在許多攝像頭中的應用?！?br />

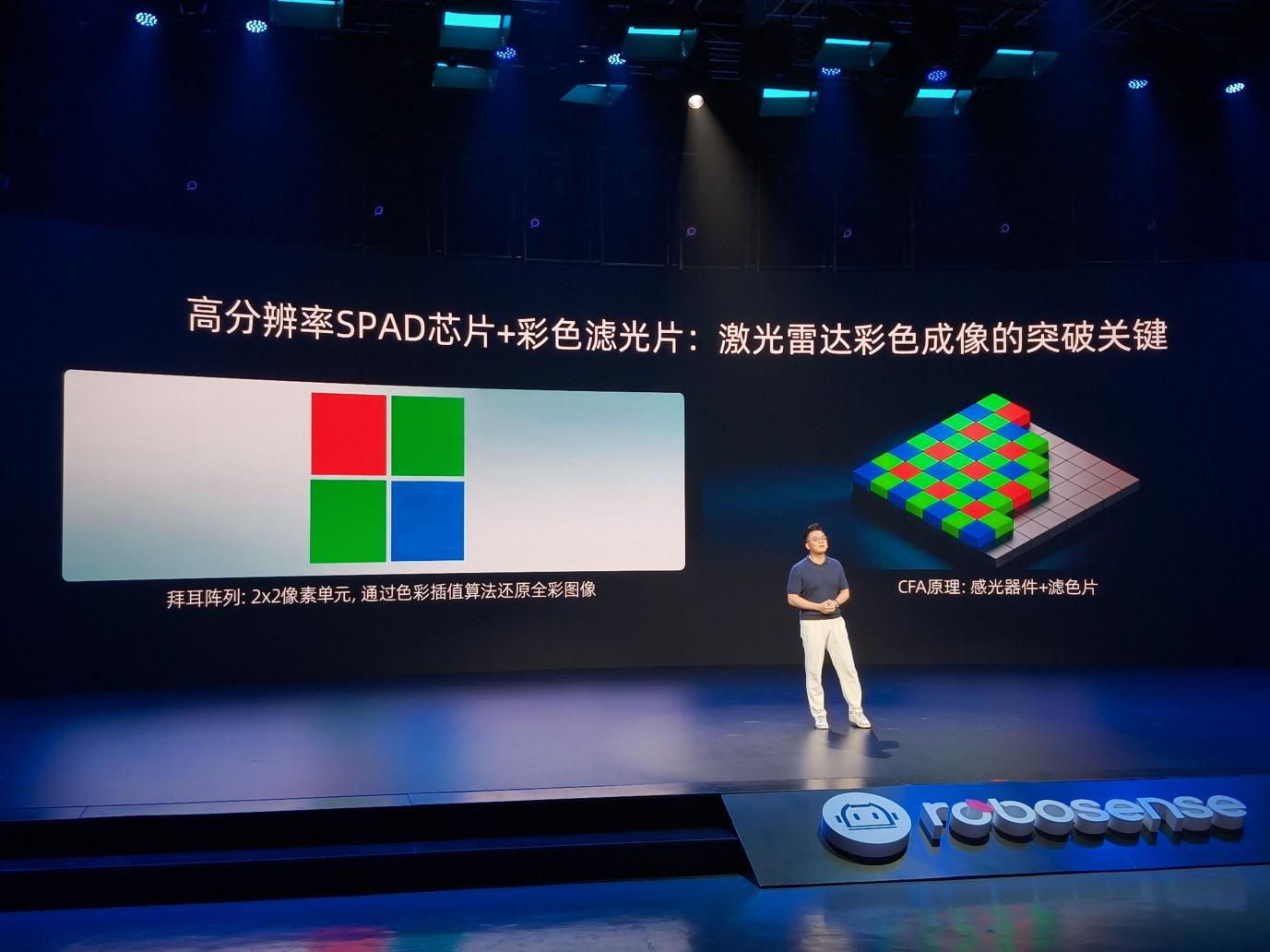

激光雷達實現彩色成像，其實核心就是兩個部分：高分辨率SPAD和彩色濾光片。無論是CMOS芯片還是SPAD芯片，本質上都無法直接看到顏色，它們輸出的是灰度圖。過去CCD和CMOS真正實現彩色圖像輸出，其實都需要加入一個重要的光學器件——彩色濾光片，同樣SPAD想要實現彩色圖像輸出，也需要加入彩色濾光片。 而在過去幾十年里，CCD和CMOS的大規模應用，讓彩色濾光片陣列早已成為一項非常成熟的技術。邱純潮也在演講中提到這一點：“彩色濾光片陣列并不是什么嶄新的技術或工藝，而是CMOS和CCD留給SPAD領域的行業紅利?！?br />
那么既然彩色濾光片本身就是一種經過數十年發展的成熟技術，要讓激光雷達真正實現像CMOS圖像傳感器一樣的成像，關鍵就在于SPAD本身的分辨率。

回顧過去CCD、CMOS成像的技術演進路徑，我們可以發現，彩色成像不能單獨存在，必須建立在成熟灰度成像的基礎上。

這是因?yàn)檫@類傳感器本質上是只對光強敏感，光線越強，產生的電荷越多，電信號數值越高。這個數值對應的是黑白灰度，亮處高值、暗處低值，天然形成灰度圖像。在輸出灰度圖像之前，還需要做到精準的亮度采集、信號讀取、降噪、模數轉換等步驟，經歷這些步驟后，在灰度圖上疊加濾色陣列、色彩插值算法、白平衡、色彩校準等，才能輸出真正高質量的彩色圖像。

所以，我們可以得出一個結論：SPAD彩色成像的前提，是輸出足夠高質量的灰度數據。 這次發布會上，速騰聚創就展示了由“鳳凰”芯片直接感光，實時掃描生成的2K近紅外成像圖片，其灰度信息與三維距離信息同源同步輸出，分辨率2160×1900。值得一提的是，這可能是人類歷史上第一次展示由SPAD芯片拍攝的2K影像，證明了SPAD實現高質量成像的潛力。

但另一方面，對于激光雷達應用而言，如果像素密度不足，強行在低密度SPAD上集成濾光片陣列，會導致視場信息細節嚴重不足，同時可能因?yàn)楣庾永寐实慕档投绊懮疃刃畔⒌恼w質量和可靠性，難以發揮作用。

速騰聚創認為，即使“鳳凰”芯片分辨率已經達到業內最高水平，但目前在芯片級集成RGBD仍不成熟，這也是目前速騰聚創堅持深耕高分辨率SPAD的原因。

實際上，早前速騰聚創推出的Active Camera系列機器人傳感器就是一款融合感知傳感器，比如AC2針對機器人的操作感知需求，集成全固態dToF激光雷達、雙目RGB相機、IMU的超級傳感器系統，能靈活輸出融合或獨立的深度、圖像與運動姿態信息，通過多傳感器獲取的信息進行融合處理后輸出彩色點云圖。

速騰聚創認為“融合方案是積累經驗的務實路徑”，通過Active Camera積累彩色三維視覺的經驗以及打造AI-Ready生態，而未來等待SPAD像素密度邁入一個奇點后，則有望將多傳感器融合的方案進一步簡化，加速物理AI時代的到來。

邱純潮透露，速騰聚創目前研發的RGBD傳感器進展順利，預計將在明年年底正式發布?！斑@款傳感器極有可能成為下一代物理AI的超級傳感器，通過提供像素級彩色和深度的雙重信息，它將極大地提升機器和人類感知和記錄世界的方式。”
