我們現在使用的 GPU 服務器可能很快就會告別風冷散熱。舉個例子，目前的風冷系統可能占據 8U 機架空間，如果在前方部署 8 塊 SSD，充足的氣流可確保所有設備均在規格要求范圍內運行。而在新推出的服務器中，由于標配液冷系統，同樣的 8 路 GPU 配置所占空間已縮減至 2U。1突然之間，機箱之內已經沒有足夠?qū)挸ǖ目臻g來從容部署 8 塊 SSD 了。這 8 塊 SSD 只能擠在一個狹小的空間內，熱量聚集，溫度很快上升，如果不能及時排出，很容易引發問題。

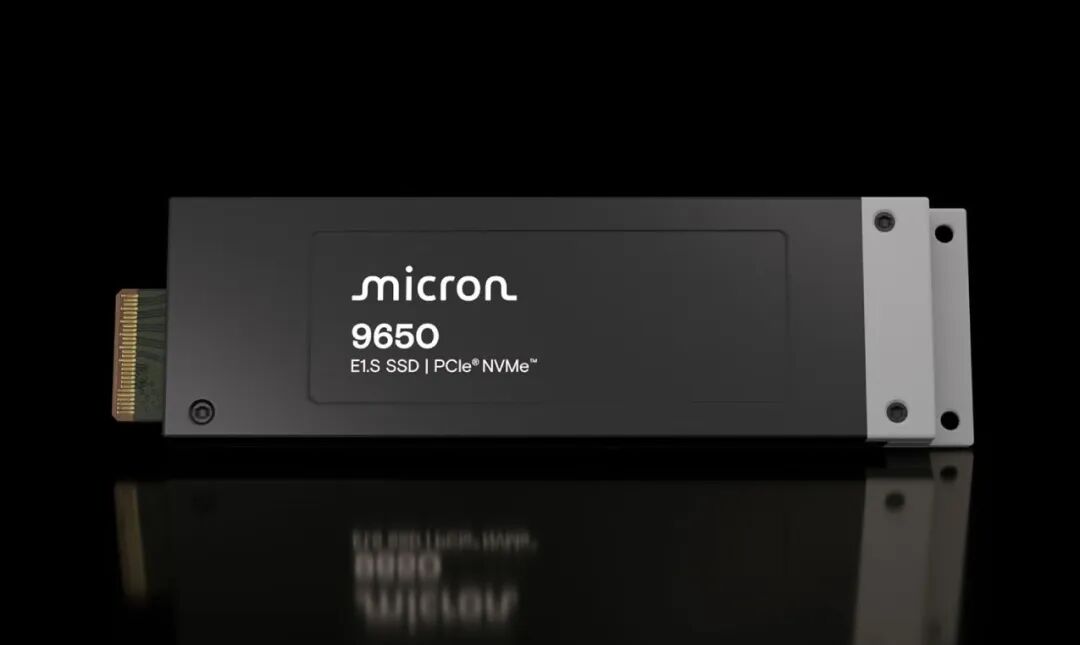

面對這一新現實，美光開始進行液冷 SSD 設計。存儲設備必須主動接入冷卻回路，不能被動等待。采用 E1.S（9.5 毫米）外形規格的美光 9650 NVMeSSD，正是美光為了上述目的從零開始打造的新一代液冷 SSD 產品。

在本博客中，我會詳細介紹液冷技術對 SSD 的重要性、冷板散熱的工作原理，以及為何 9650 SSD 的單面架構是實現高效冷板接觸的理想設計。

有關散熱效率的數學計算

在我們的技術簡報中，我們針對配備 32 塊 NVMe SSD（每塊功耗 25W，總功耗 800W）的服務器，在兩種溫度場景下進行了建模。對于風扇驅動的氣流和泵驅動的液冷系統，我們使用了標準的傳熱方程，并結合了與實際相符的效率假設。我們模擬了兩種情況：一種情況下，數據中心環境溫度與 SSD 溫度相差 11.1°C，另一種情況溫差較小，為 8.3°C。如果溫差較大，風冷的效率會提高，這也意味著風冷系統對數據中心環境溫度的變化更為敏感。

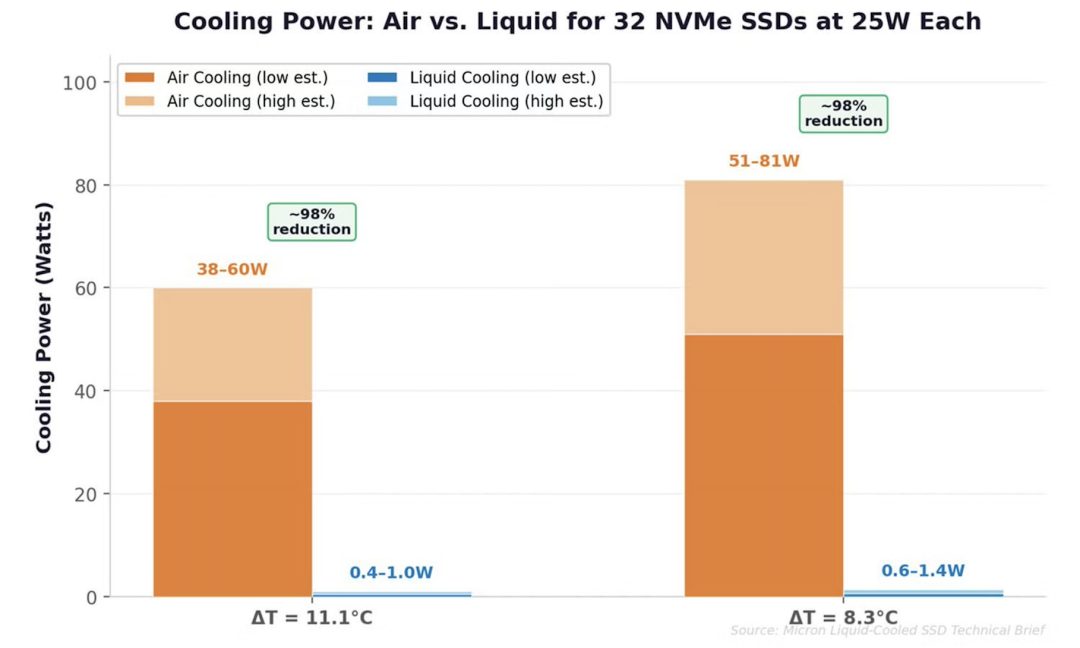

圖 1：風冷散熱需要 38-81W 功耗才能帶走 32 塊 SSD 產生的熱量；而液冷系統僅需 0.4-1.4W 即可完成相同任務——功耗降低了約 98%

冷板可將高導熱性金屬塊和高速流動的冷卻液放在盡可能靠近熱源的位置，而風冷系統只能在插滿 SSD 的硬盤托架上方向 SSD 吹送空氣。液冷系統既能降低組件溫度，又能大幅減少將熱量從服務器中排出所需的能耗。

而且，液冷系統還能擴展。Vertiv 的一份案例研究跟蹤了四種數據中心配置（液冷采用率逐步增加）。2當液冷比例從 0% 提升至 75%，設施總能耗降低了 10.7%！這不僅包括計算功耗，還涵蓋了所有其他方面：暖通空調、風扇、照明，等等。

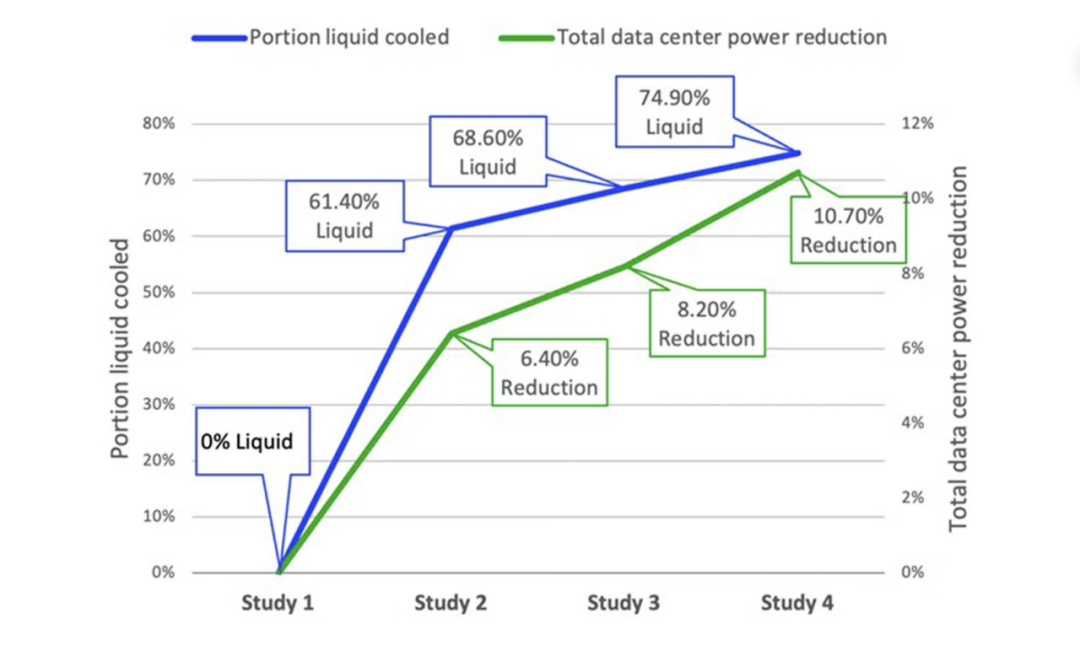

圖 2：隨著液冷采用率從 0% 升至 75%，數據中心總能耗下降了 10.7%（來源：Vertiv）

SSD 冷板散熱工作原理

冷板是一種經過機械加工的金屬塊，內部帶有微通道，通過熱界面材料 (TIM) 安裝在 SSD 外殼上。水-乙二醇等冷卻液流過冷板，直接從器件上吸收熱量，然后將熱量輸送到設施的冷卻回路中。

新設計普遍采用帶彈簧的冷板，并配備盲插式快速斷開集合管。拔出 SSD 后，冷卻液管路會自動斷開。將替換件插入到位，它們就會重新連接。這種設計完全保留了熱插拔維護能力，對企業級和超大規模部署而言，這種能力是不可或缺的。

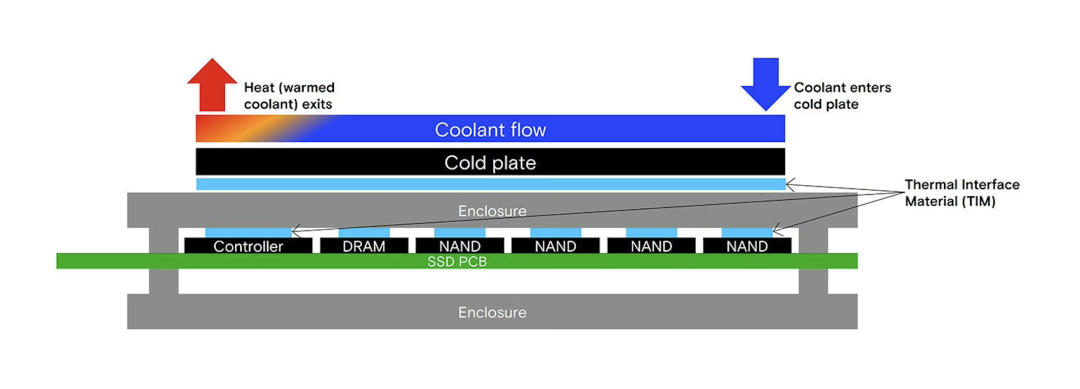

圖 3：SSD 冷板組件的橫截面圖，展示了冷卻液流動、冷板、熱界面材料 (TIM)，以及搭載了控制器、DRAM 和 NAND 的印刷電路板 (PCB)

美光 9650 NVMe PCIe 6.0 SSD：

專為液冷設計

在傳統 SSD 設計中，控制器、DRAM 和 NAND 等發熱器件分散在 PCB 的兩個面上。如果冷板只接觸其中一側，另一側的熱量就必須穿過 PCB 板才能傳導至冷板。這種設計會增加熱阻，降低散熱效率，并導致各 NAND 芯片的溫度出現差異。諸如雙冷板、加厚外殼和輔助散熱片等解決方案，不僅會增加成本和復雜性，而且無法從根本上解決問題。這是一個磁盤層面的設計問題，而非系統層面的散熱管路架設問題。

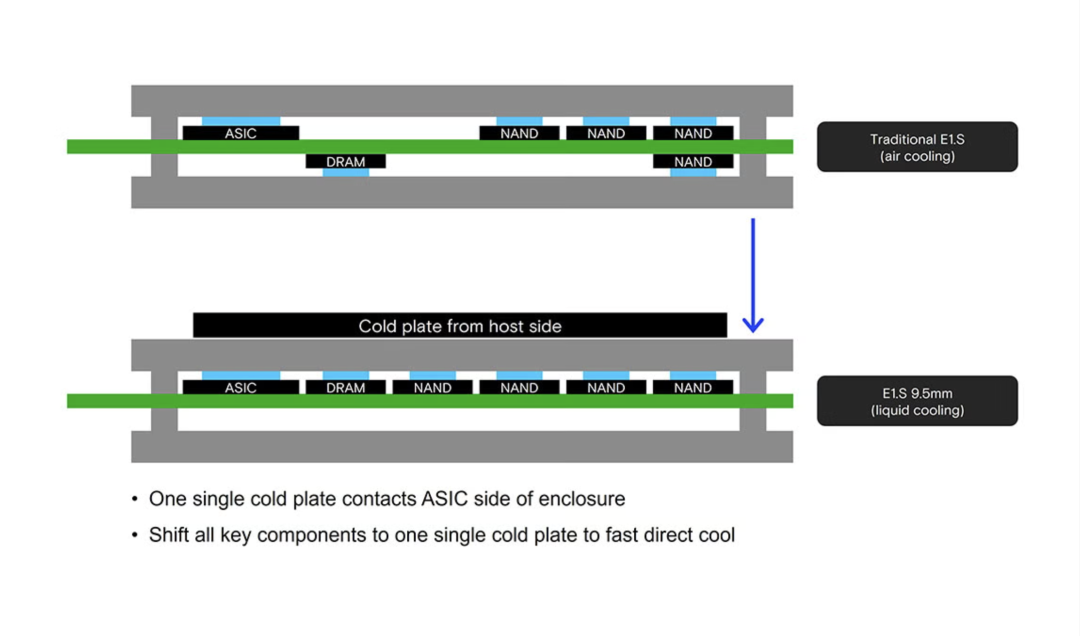

圖 4：概念設計——傳統的雙面 E1.S 設計與美光 9650 SSD 的單面液冷優化設計

美光 9650 SSD 采用了一種創新方案。從上面的示意圖中，您可能已經注意到了——我們將大約 90% 的發熱器件集中在 PCB 的一側，而傳統設計中這一比例僅為大約 60%。這種創新設計，只需搭配一塊冷板，便可讓整個散熱架構開始工作，并具備以下優勢：

冷板直接接觸：在主要發熱表面上覆蓋一層均勻的傳熱界面，最大限度降低熱阻

更均勻一致的 NAND 溫度：芯片間溫差減小，從而提升耐用性和可靠性

充分釋放 PCIe 6.0 速度：即使在更高帶寬和功耗下，散熱性能仍可與搭配液冷系統的上一代 PCIe 5.0 SSD 相媲美

標準 E1.S 外形規格：兼容現有 9.5 毫米 EDSFF 液冷機箱，支持熱插拔

對系統層的影響

磁盤層的設計固然重要，但這種設計的真正價值在于為系統層帶來的回報。當 SSD 能夠主動接入液冷回路，而非依賴流過自身的氣流時，系統設計師便獲得了從未擁有過的全新選擇：

存儲區域內風扇數量減少（或者完全取消）：可以減少為磁盤散熱的風扇數量，或者完全取消風扇，從而節省功耗并降低噪音。

更高的每服務器 SSD 密度：沒有了氣流間距限制，可以在更小的機架空間內放置更多磁盤。

對于持續運行的 AI 工作負載，熱特性更可預測：液冷系統消除了因 GPU、CPU 和存儲設備共享氣流而產生的溫度波動。

這些優勢，并非停留在理論上。臺達電子等生態系統合作伙伴已經開始出貨 集成 SSD 冷板的全液冷服務器平臺。3美光 9650 支持這些平臺，其 E1.S（9.5 毫米）外形規格專為冷板環境設計。ASHRAE TC 9.9 發布的工業環境熱指南定義了數據處理設備的允許溫度范圍?，而液冷技術可確保即使在高磁盤密度下，設備的運行溫度也低于建議限值。

還有一個很容易被忽視的因素：效率倍增。人們通常從散熱余量角度來討論液冷技術，但該技術的更大益處體現在每瓦性能上。當數據中心不再因高轉速風扇而消耗電力，并且降低了系統級散熱開銷時，這些節約下來的電力就能轉而供其他資源使用。憑借液冷架構，9650 在能效方面較前幾代產品顯著提升，這不僅有助于實現可持續發展目標，還可直接降低總擁有成本。

展望未來

在高密度 AI 基礎設施中，SSD 液冷系統正逐漸成為必備配置。Uptime Institute 的《2024 年全球數據中心調查報告》指出，約 20% 的運營商正在部署或計劃部署液冷系統。?美光 9650 采用的單面架構專為冷板接觸而設計，能讓 SSD 液冷系統充分發揮作用。

還有一點：當我們?yōu)?SSD 營造出更適宜的工作環境溫度時，我們便有可能獲得更高的控制器時鐘頻率、寫入吞吐量，以及持續穩定的工作負載性能。美光正在朝著這一目標努力，敬請期待。
