隨著低空經濟產業的迅猛發展與人才培養體系的專業化升級，高端低空飛行人才培訓基地已成為保障飛行安全、提升訓練效能的核心設施。其訓練模擬器、地面支持設備、通信導航及環境控制系統作為基地的“神經與血脈”，需為各類精密電子負載提供穩定、高效、潔凈的電能，而功率MOSFET的選型直接決定了電源系統的轉換效率、功率密度、電磁兼容性及在嚴苛工況下的長期可靠性。本文針對培訓基地對供電連續性、設備安全性、空間緊湊性與能效的嚴苛要求，以場景化精準適配為核心，重構功率MOSFET選型邏輯，提供一套可直接落地的優化方案。
一、核心選型原則與場景適配邏輯

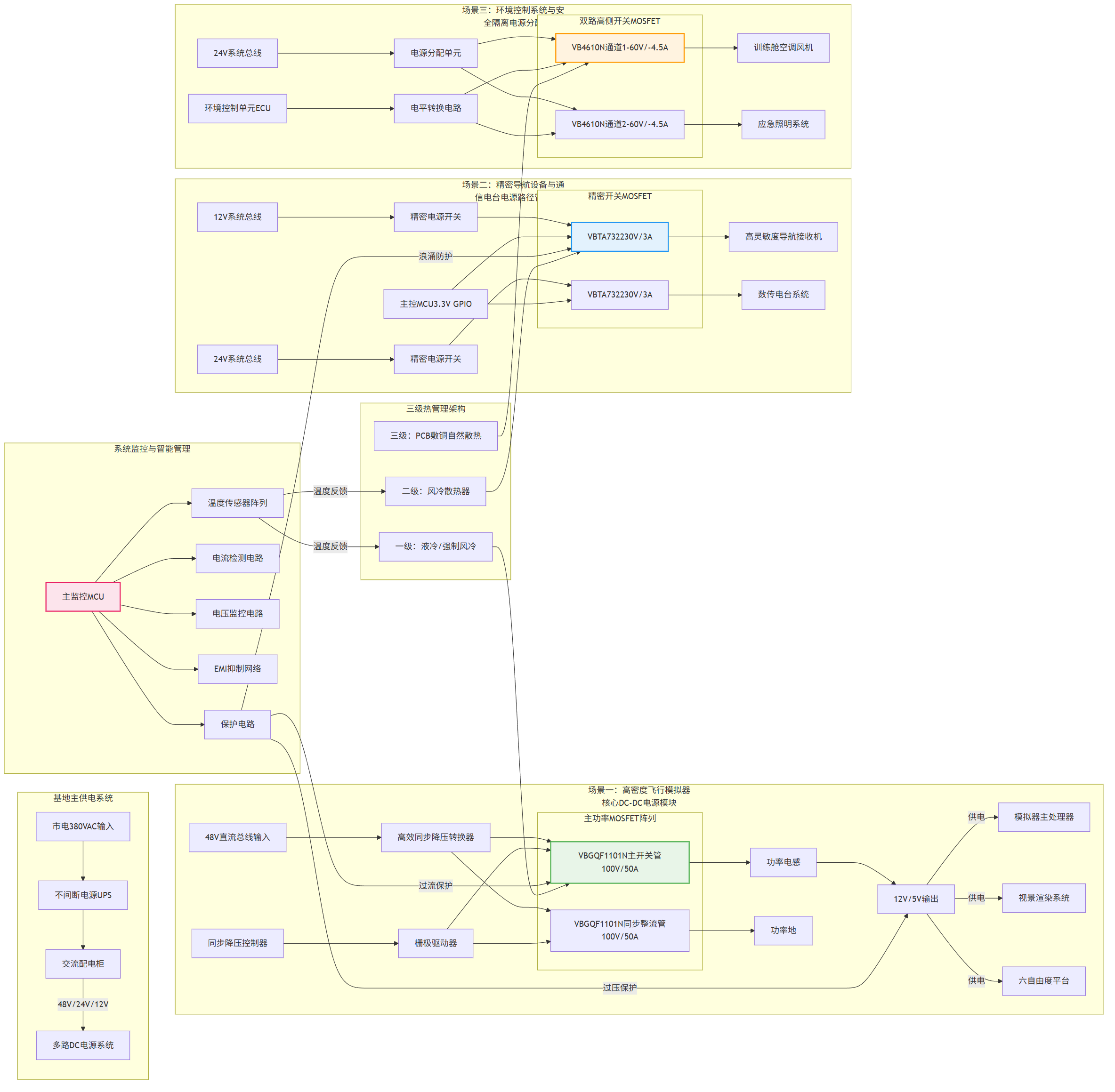

圖1: 高端低空飛行人才培訓基地方案與適用功率器件型號分析推薦VBTA7322與VB4610N與VBGQF1101N與產品應用拓?fù)鋱D_01_total

選型核心原則
高可靠性與長壽命： 針對7x24小時不間斷運行及頻繁啟停的工況，MOSFET需具備充足的電壓/電流裕量、優異的熱穩定性與抗沖擊能力。
高效能與低損耗： 優先選擇低導通電阻（Rds(on)）與低柵極電荷（Qg）器件，降低系統整體功耗與溫升，提升能源利用效率。
高集成度與小型化： 根據設備模塊化、緊湊化設計趨勢，優選先進封裝（如DFN、SOT723、SC75），實現高功率密度與簡化PCB布局。
寬電壓適配與易驅動： 兼容12V、24V、48V等多種系統總線，部分場景需支持低電壓邏輯直接驅動，簡化控制電路。
場景適配邏輯
按培訓基地核心用電設備類型，將MOSFET分為三大關鍵應用場景：高密度模擬器核心供電（高功率）、精密儀器與通信模塊電源管理（中低功率）、環境控制與安全系統開關（多功能集成），針對性匹配器件特性。
二、分場景MOSFET選型方案
場景1：高密度飛行模擬器核心DC-DC電源模塊（48V總線，高效降壓）—— 高功率密度核心
推薦型號：VBGQF1101N（N-MOS，100V，50A，DFN8(3x3)，SGT技術）
關鍵參數優勢： 采用先進的SGT（屏蔽柵溝槽）技術，在10V驅動下Rds(on)低至10.5mΩ，100V耐壓為48V系統提供充足裕量，50A連續電流滿足大功率多相降壓轉換需求。
場景適配價值： DFN8超薄封裝具有極低熱阻與寄生電感，利于高頻高效開關。極低的導通與開關損耗可大幅降低電源模塊溫升，保障模擬器主處理器、視景系統等核心負載的長期穩定供電，提升整體能效與可靠性。
適用場景： 48V至12V/5V的高效同步整流降壓轉換器（Buck Converter）主開關管。

圖2: 高端低空飛行人才培訓基地方案與適用功率器件型號分析推薦VBTA7322與VB4610N與VBGQF1101N與產品應用拓?fù)鋱D_02_scene1

場景2：精密導航設備與通信電臺電源路徑管理（12V/24V系統）—— 高精度、低噪聲控制
推薦型號：VBTA7322（N-MOS，30V，3A，SC75-6）
關鍵參數優勢： 30V耐壓適配主流低壓總線，1.7V的低柵極閾值電壓（Vth）可由3.3V MCU直接驅動，10V下Rds(on)僅23mΩ，平衡了低損耗與易驅動性。
場景適配價值： SC75-6微型封裝節省寶貴PCB空間，特別適合高密度集成的通信主板。低導通電阻確保電源路徑壓降最小化，為高靈敏度導航接收機、數傳電臺等設備提供純凈電壓，其快速開關特性支持精準的電源時序管理與節能模式切換。
適用場景： 精密儀器電源開關、負載點（PoL）轉換器、低噪聲LDO旁路開關。
場景3：環境控制系統（溫控/照明）與安全隔離電源分配—— 多功能、高側集成開關
推薦型號：VB4610N（Dual P+P MOS，-60V，-4.5A per Ch，SOT23-6）
關鍵參數優勢： SOT23-6封裝內集成兩個獨立-60V/-4.5A的P-MOSFET，10V驅動下Rds(on)低至70mΩ，-1.7V的Vth便于邏輯控制。
場景適配價值： 雙路P-MOS集成實現了高側開關的緊湊化設計，可直接控制訓練艙空調風機、應急照明等負載的正極電源。獨立雙路設計支持多路負載的集中管理與故障隔離，當單一支路故障時不影響其他系統運行，提升了環境控制與安全系統的整體可靠性。
適用場景： 多路高側電源開關、環境控制單元（ECU）功率輸出級、安全隔離電源分配模塊。
三、系統級設計實施要點
驅動電路設計

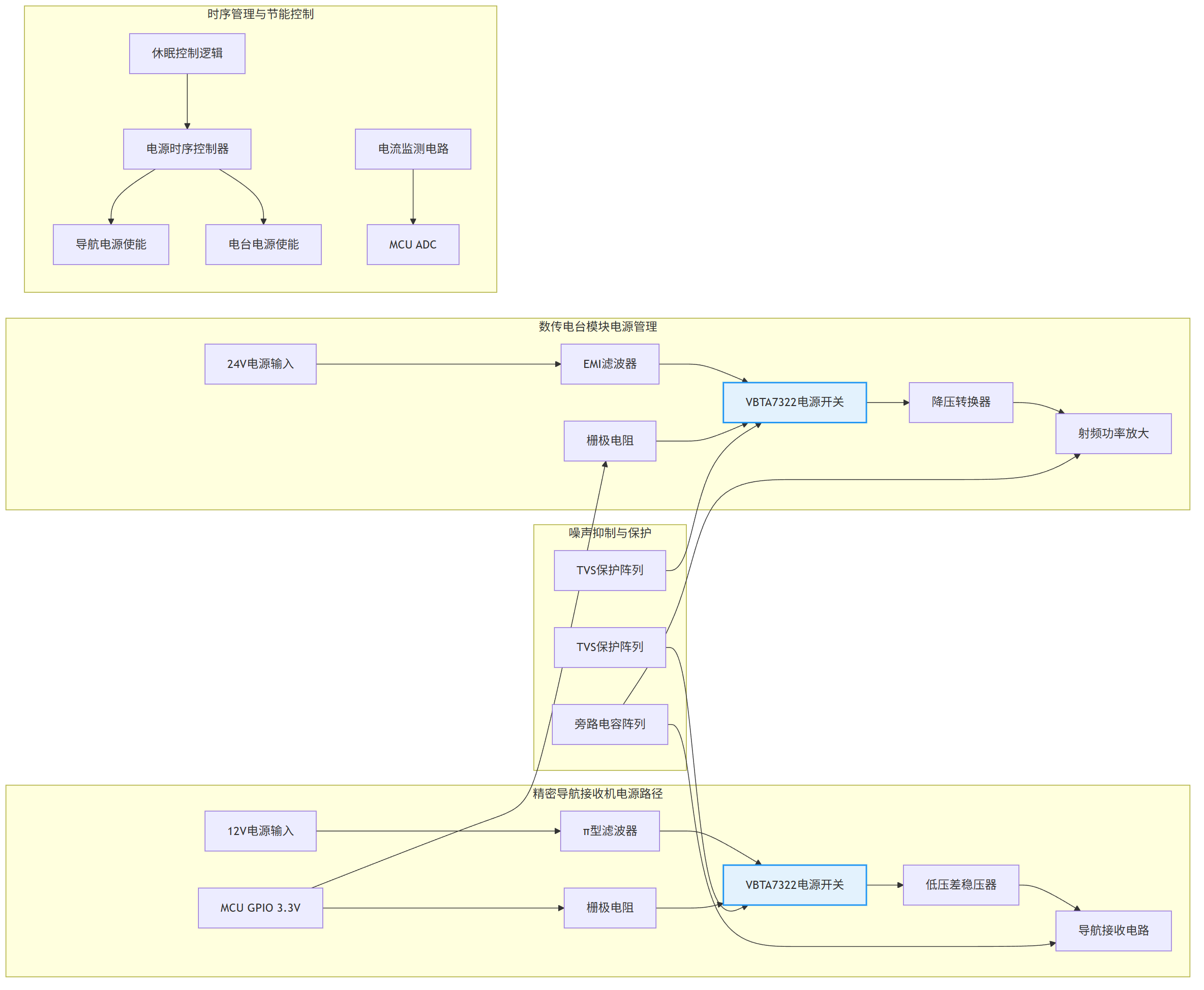

圖3: 高端低空飛行人才培訓基地方案與適用功率器件型號分析推薦VBTA7322與VB4610N與VBGQF1101N與產品應用拓?fù)鋱D_03_scene2

- VBGQF1101N： 需搭配高性能同步降壓控制器與專用柵極驅動器，優化功率回路布局以降低寄生電感和開關振鈴。
- VBTA7322： 可直接由MCU GPIO驅動，建議柵極串聯小電阻（如10Ω）并就近放置下拉電阻，確保開關狀態明確。
- VB4610N： 每路柵極推薦采用NPN三極管或小信號N-MOS進行電平轉換與驅動，增加RC濾波以增強抗干擾能力。
熱管理設計
- 分級散熱策略： VBGQF1101N需依托大面積PCB敷銅并考慮附加散熱措施；VBTA7322與VB4610N依靠封裝自身散熱及局部敷銅即可滿足多數應用。
- 降額設計標準： 在培訓基地可能存在的較高環境溫度下，持續工作電流建議按器件額定值的70%-80%使用，確保結溫留有足夠裕量。
EMC與可靠性保障
- EMI抑制： 在VBGQF1101N的開關節點并聯高頻吸收電容；對VB4610N控制的感性負載（如風機）添加續流二極管。
- 保護措施： 各電源路徑輸出端建議設置過流檢測電路或自恢復保險絲；所有MOSFET柵極可并聯TVS管以防護靜電及電壓浪涌沖擊。
四、方案核心價值與優化建議
本文提出的高端培訓基地專用MOSFET選型方案，基于嚴苛工況下的場景化適配，實現了從核心大功率轉換到精密電源管理，再到多路安全分配的全鏈路覆蓋，其核心價值主要體現在：

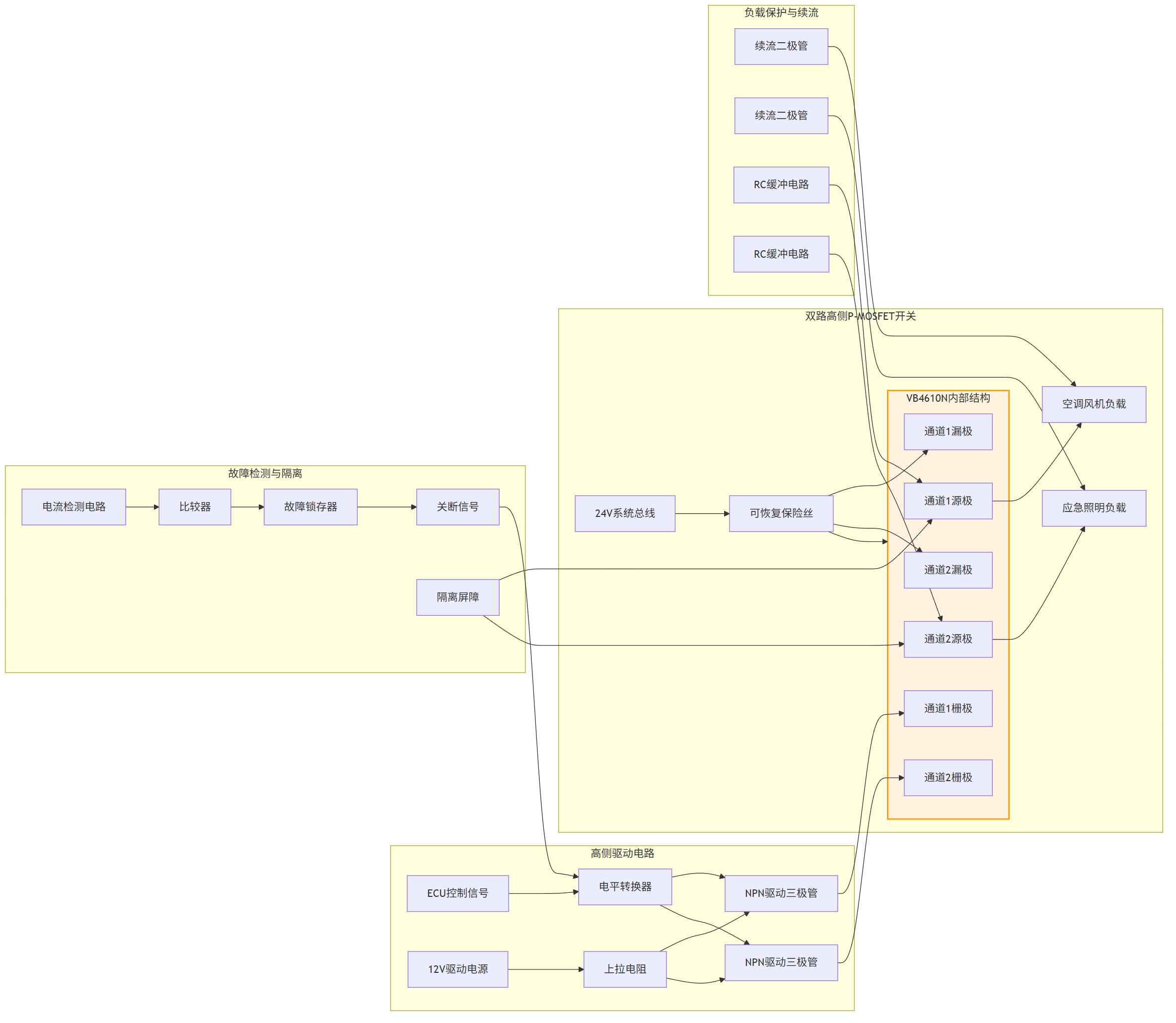

圖4: 高端低空飛行人才培訓基地方案與適用功率器件型號分析推薦VBTA7322與VB4610N與VBGQF1101N與產品應用拓?fù)鋱D_04_scene3

1. 極致可靠與能效提升： 通過選用SGT技術、低Rds(on)及適宜封裝的器件，系統整體轉換效率顯著提高，功耗與發熱降低。這不僅減少了設備散熱壓力，更確保了在連續高負荷訓練周期內電源系統的超穩定運行，為關鍵訓練設備提供“零中斷”電能保障。
2. 空間優化與智能集成： 采用SC75、SOT23-6等超小型封裝及集成化雙路器件，極大提升了控制板的功率密度與集成度，為訓練設備小型化、模塊化設計奠定基礎。同時，易驅動的特性簡化了與主控MCU的接口，便于實現復雜的電源時序管理、狀態監控與智能節能策略。
3. 安全冗余與維護便利： 雙路獨立P-MOS設計實現了負載間的電氣隔離與故障隔離，增強了環境控制與安全系統的容錯能力。選用工業級成熟量產器件，保證了長期供貨穩定性與成本可控性，降低了基地設備的全生命周期維護成本。
在高端低空飛行人才培訓基地的電氣系統設計中，功率MOSFET的選型是構建高可靠、高效率、高集成度供電網絡的關鍵基石。本文提出的場景化選型方案，通過精準匹配模擬器、精密儀器及環境控制等不同負載的特定需求，結合系統級的驅動、散熱與保護設計，為培訓基地關鍵設備的電源研發提供了一套全面、可落地的技術參考。隨著培訓設備向更高仿真度、更強互聯性與更綠色節能的方向發展，功率器件的選型將更加注重與智能管理系統的深度融合。未來可進一步探索集成電流傳感、溫度監控等智能功能的功率模塊，以及寬禁帶器件在超高開關頻率場景的應用，為打造世界一流的高端低空飛行人才培訓基地奠定堅實的硬件基礎。在低空經濟蓬勃發展的時代，卓越可靠的電力支撐是保障飛行訓練安全與高效的第一道防線。
